Плюси бачу такі:
-чітка і надійна робота - доведено на передніх колесах
-гідроручник
-простота і жорсткість конструкції — не треба нічого підводити, нічого не бовтається, пружинки не рвуться і т.Д.
Після тривалих вимірів, прикладів було вирішено зупинитися надисках від ТАЗ-класики, та супортах рідних москвичівських, милішихза них я не знаю супортів)), від цього і танцював
>
Етап 1.Напівосі.
Придбані норм б/в півосі розбираємо і відносимо до токаря, він їхточить під діаметр ЦО диска

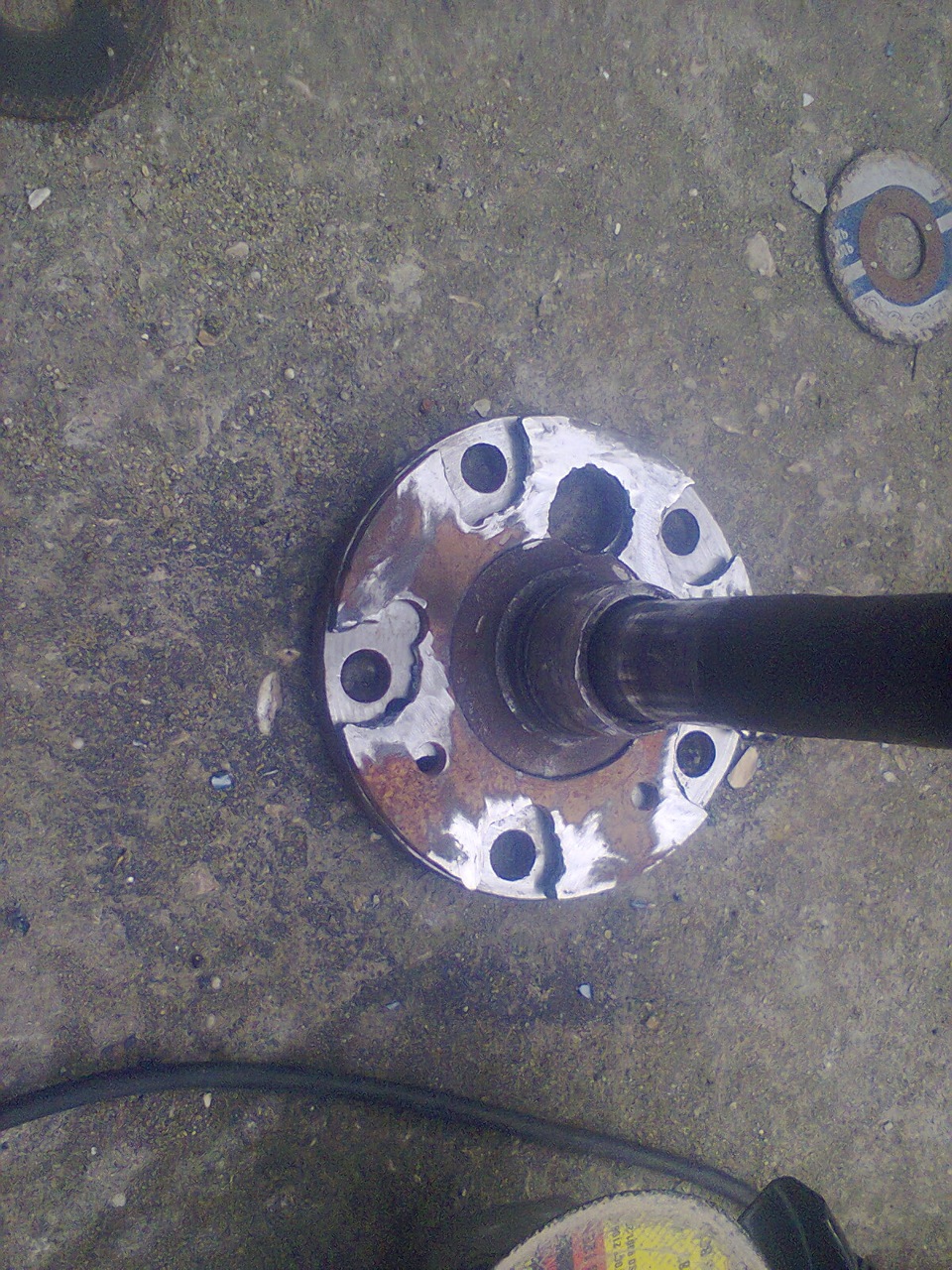

Вдягаємо диск на п/вісь, після довгої та нудної розміткивизначаємо розболтування, свердлимо наскрізь діаметром 6 мм 6отворів

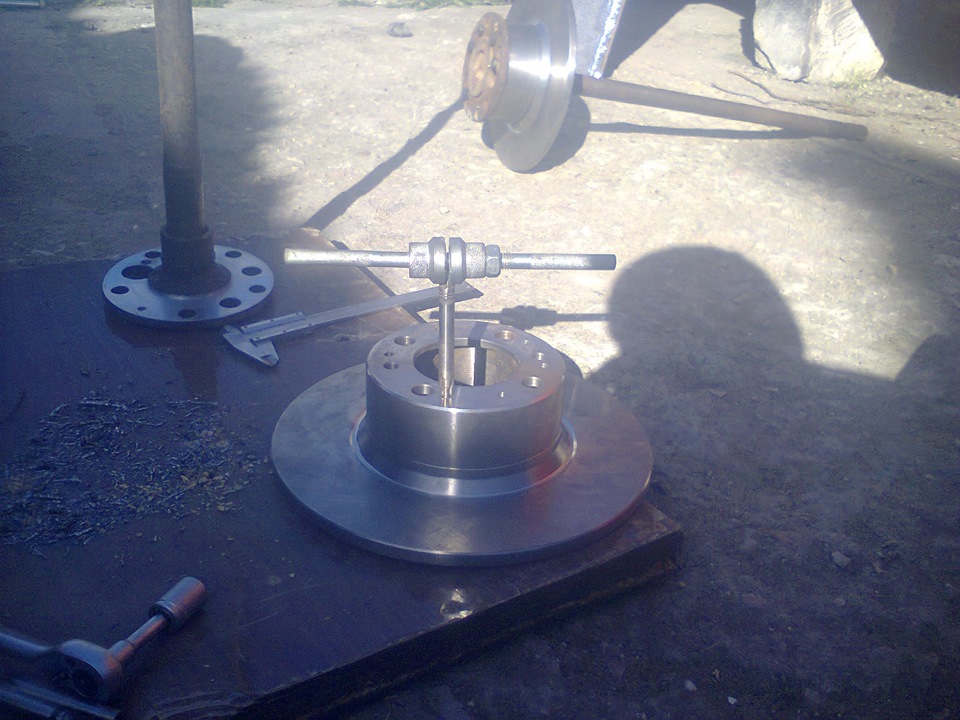

> Знімаємо диск, свердлимо діаметром 6, 8мм і режим в ньомурізьблення М8, в п/осі свердлимо отвір діаметром 8 мм під болтики, що центрують

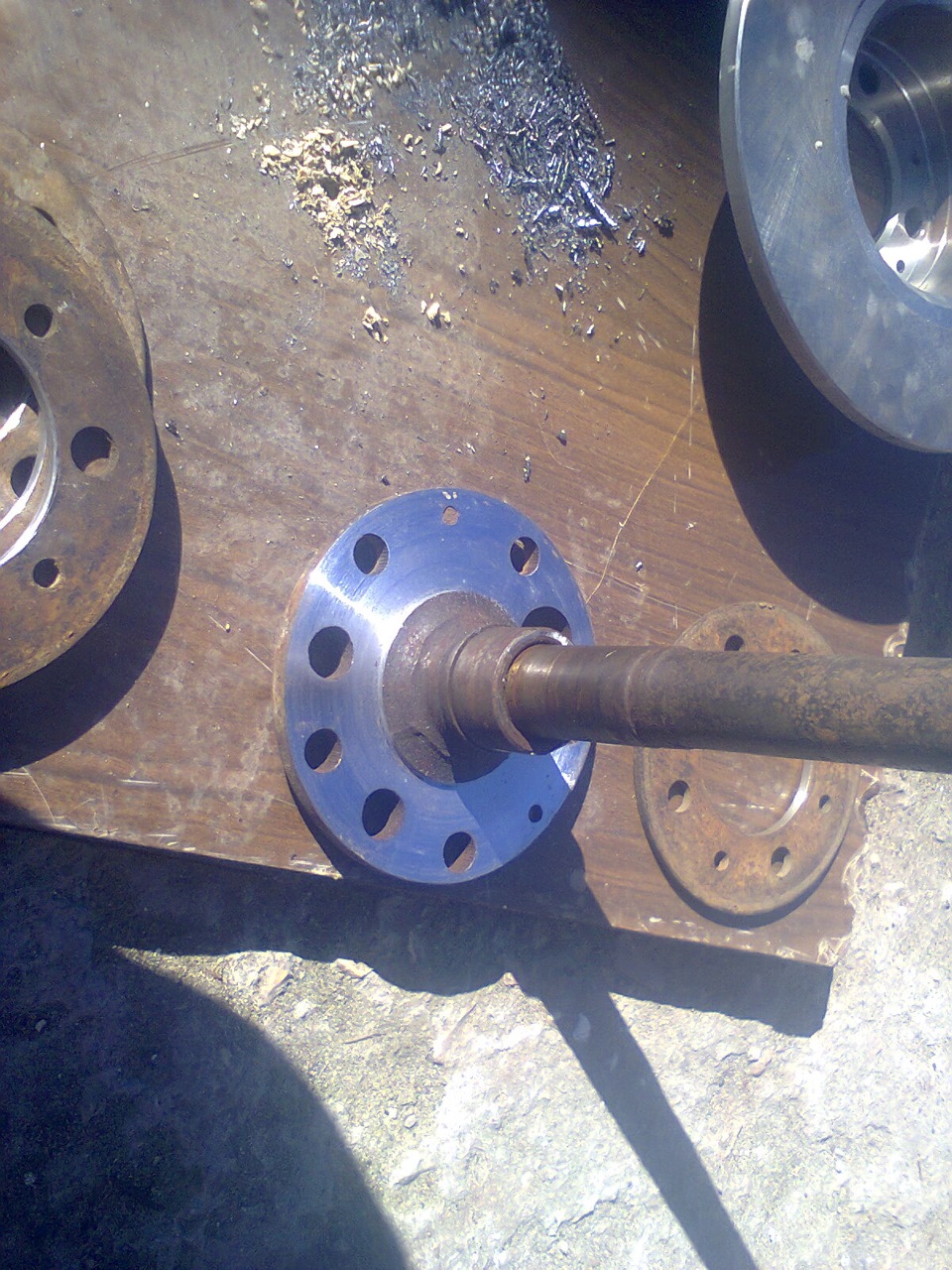

Дивимося що вийшло
Далі купуємо проставки вазовські звичайні, теж точимо під ЦОдиска, за допомогою придбаного нещодавно девайсу
для шпильок

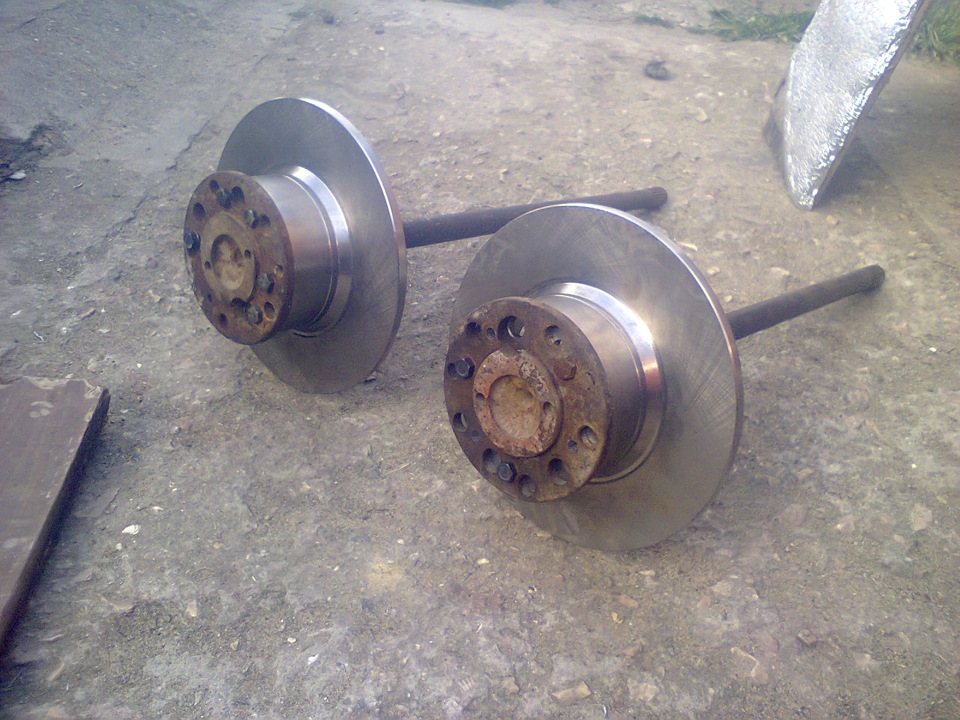

одягаємо і кріпимо диск
Продовжуємо складання півосі, ставимо кріпильну пластину
одягаємо підшипники — тут такий собі експеримент — один підшипникСРСР, інший китай, виклик прийнятий)))
стояв барабан, зараз замість нього розмір будуть тримати тежвазовські проставки. У міст
Етап 2.Супорта.
Маємо спопорт так як він повинен стояти
робимо макет кріпильної пластини з картону, переносимо на металтовщиною 7 мм., свердлимо отвори та приварюємо
І ось вони мої ненаглядні підсумковий результат, залишилосяпофарбувати і можна ставити.
ЗИ наступний пост планується саме про це і задній стабілізаторзараз
Коментарі20
Хороша робота! Візьму на замітку!
навіщо такий гемор?
де ж ти раніше був?)) 13 диски налізуть на таку конструкцію? тому що диски будуть тільки 13 це важливо)
він правий, 13е диски не налізуть на конструкцію з дисками хундай кіа
звідки така інформація?) хтось пробував 260мм диск з супортом вкласти в сток 13 диск?) сьогодні особисто бачив як на калину з 260мм торм вент дисками одягли 13 диск. зазор залишився 2 мм від супорта до диска. так що тут більше виліт диска впливає на ...
інформація про перших рук, від моїх) зробили на 402й вперед дискові гальма з дисками від нісан і супортом від ваз, так от 13е колесо не лізе. у мене в БЖ 402го
привіт! молодець, наважився на таку грандіозну переробку! Красава! Є порада ставити робочу гальмівну магістраль в маленькі поршні, щоб задні колеса не гальмували раніше передніх. А то з чаклуном морока вискочити може! знову ж таки великим поршнем руч...
Привіт, спасибі) щодо чаклуна я як думав - рідний не ставити - він у нас є рідкістю, нещодавно правда відшукав але коштував він дорожче за новий супорт в зборі))), а поставити тазовський, тільки в салоні, і в ходу так казати ним регулювати, але над т...
Чудово зробив!
дякую колега)
чиво?
молодів Відмінна робота собі хочу на зад суппорта потрібно взяти на замітку)
дякую, якщо хочеш собі, тобто непоганий варіант з дисками від Форда Скорпіо 1 і супортами 08, але тоді 13-ті колеса не налізуть, але в тебе по-моєму ж і так великі колеса стоять так що ця проблема відпадає, диск від скорпіона одягається зовні півосі ...
а як ручник? підключити взагалі не можу зрозуміти
що саме не можеш зрозуміти? в моєму випадку я буде окремий контур - функцію головного гальмівного виконає головний циліндр зчеплення москвича, від нього приводяться в дію малі циліндрики супортів, якщо супорта від 08 або такого ж типу то ГЦС ставитьс...
Питання навіщо проставка зовнішня. Можна ж сточити. Навіщо москвичівські супорти взяв би від вісімки. Ці чотирипоршневі. Як запитувати будеш? Вони ще й важкі. А це безпружинні маси!
-не сточив тому що колеса глибше сядуть-супорта вісімка фу-фу-фу, не хочу-у цьому вся отрута що чотирипоршневі - 2 великі поршні на гальма, 2 маленькі поршні на ручник-непідресорені маси це звичайно та але не критично я думаю
Сточив би і проставку норлальну поставив би. Алюмінієву. Толстеньку. З цієї здається дисбаланс буде. А взагалі по-хорошому треба було диски на піввісь зовні одягнути. А з суппротами, та на ручник - хороша витівка, але можна їх трохи полегшити .
З алюмінієвою проставкою хорошу ідею підкинув, варіанти з диском зовні півосі відкинув тому що при таких розкладах діаметр відповідного диска такий що 13 колеса не налізуть, а я розмір коліс підвищувати не маю наміру у мене з цього приводу плани чітк...
