Коли для купівлі Mid, то мені не подобалося жовте тло і я встановивдіоди з патроном, але на жаль якість продукції не дуже і вонипочали влаштовувати світломузику.І я зробив собі СМД світлодіоди наплаті.Фото не робив але знайшов схоже в інтернеті.Робитиму щезроблю фото кому потрібно.
Зауважу, що робив усі маніпуляції на витягнутому і відключеному БК, один світлодіод встановив не тією полярністю, відключив йогопереставив світлодіод, підключив він увімкнувся і я почав складаннявсього. Але коли вставляв приладку на місце то Mid моргнув і все.запалювання не включав, подумав, що просто торкнув його і вінзасвітився.Все зібрав провертаю ключ, а Mid мовчить дещо якпридивляючись зрозумів, що Mid працює але не горить підсвічування.Поїхав додому, розібрав усе біля під'їзду і забрав його додомуперевіряти, що не так.
Дома зрозумів, що діоди всі робітники, а харчування яке приходитьна лампи всього 5-6.5V і діоди ледве горять. br/>
Т.К. Я не електрик, а просто аматор, почав обдзвонювати друзів, потім заліз в інет і почав шукати в чомусь причина. При цьомурозібрав Mid та почав вивчати плату. Підключив його до блокуживлення і озброївшись тестером почав шукати:
1е що зрозумів так усі доріжки цілі все дзвониться.
2е почав шукати причину, чому на лампи приходило 6.5V, а не 12V іприйшов до польового транзистора (F3055L або T3055EL)
Якраз цей транзистор і керує мінусом.
Начитався літератури, розібравшись як його перевірити почавперевіряти. І тут сало все ясно, я його спалив. Як навіть не знаю.На нього приходить керуюча напруга 5V, а він не перемикає.
Поспілкувавшись із опелеводом зі стажем Pogranec70 Вінлюб'язно підказав мені аналог. Т.К. Оригінал неможливо знайти.Підбирав за параметрами.
Все купив. І на ранок приступив до ви паяння старого. Я його навітьвипаяти не зміг він просто почав розсипатися.
Куплений мною транзистор виявився меншим, але не чого страшногомісця на платі вистачає. І він туди помістився як рідний.
Підключив харчування і вуаля все працює як треба.
фото процесу теж робив.
Для роботи знадобиться:
1. Припій
2. Каніфоль (кислота) - кому, що подобається
3. Транзистор польовий T3055EL (аналог)
4. Мідна оплетка
5. Сплав РОЗЕ (щоб не перегріти плату дуже допомагає)
6. Паяльник (або паяльна станція) використовував паяльникпотужністю 40w з гострим жалом.Хто дочитав до кінця))))

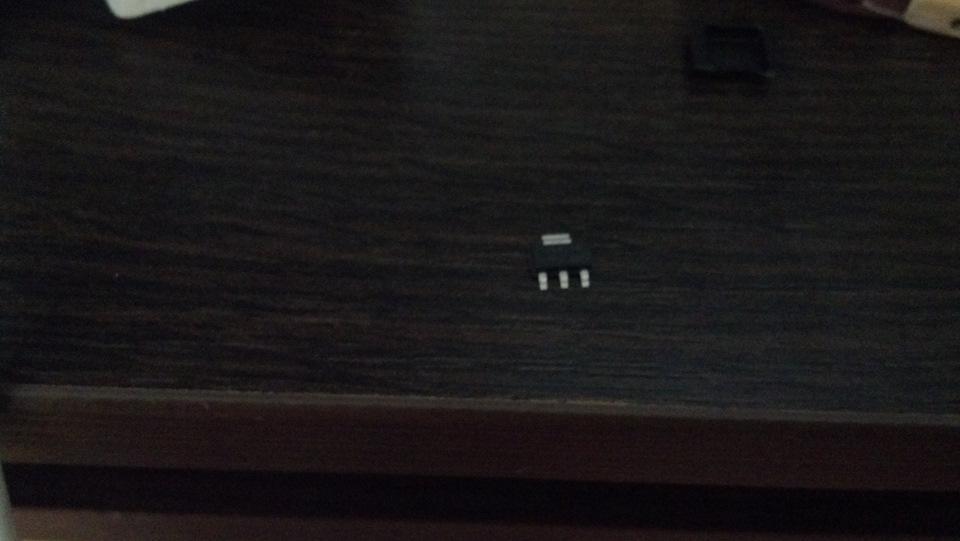

транзистор польовий IRLL014N

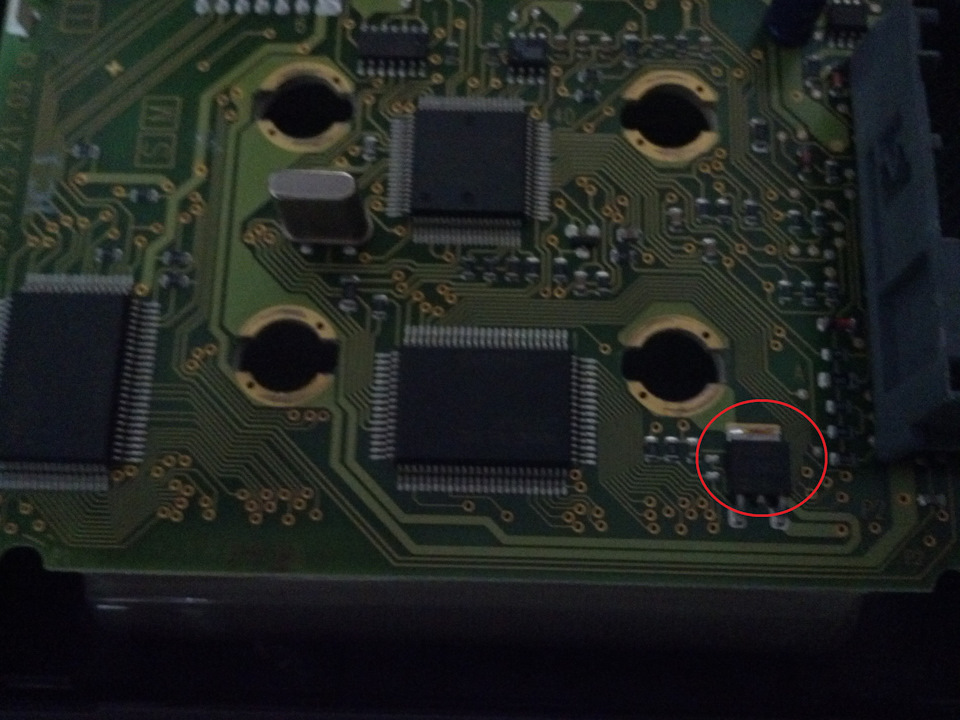

Ось він винуватець польовий транзистор F3055L(T3055EL)

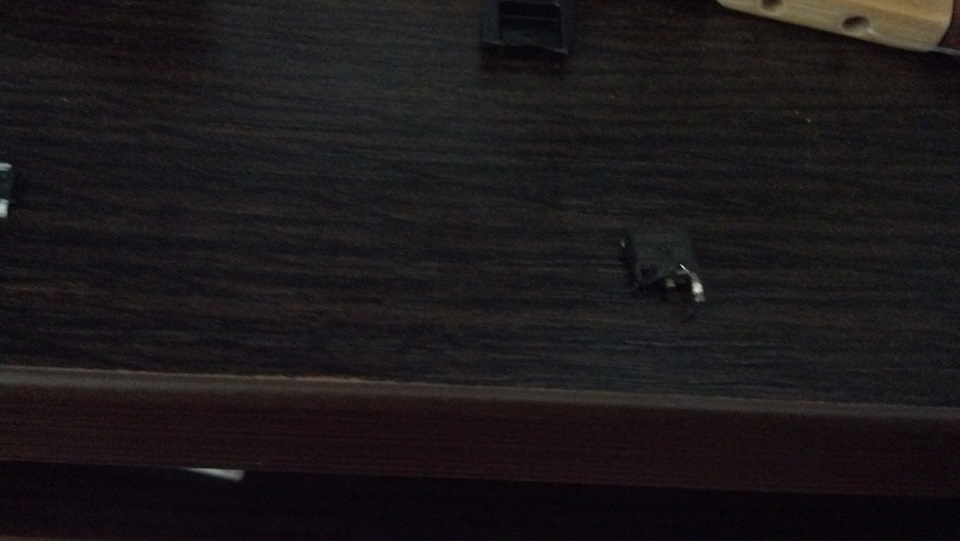

Ось так от випаявся винуватець

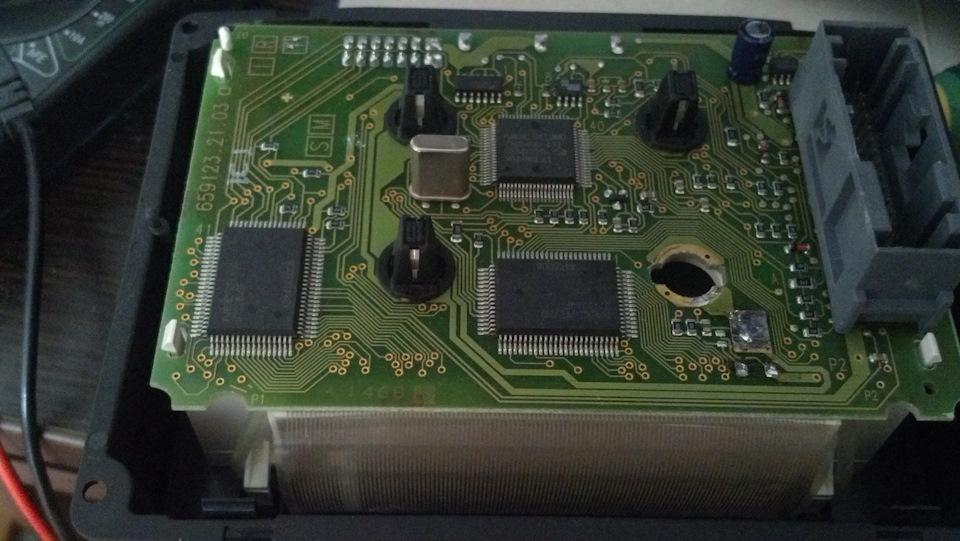

Прибираємо залишки припою

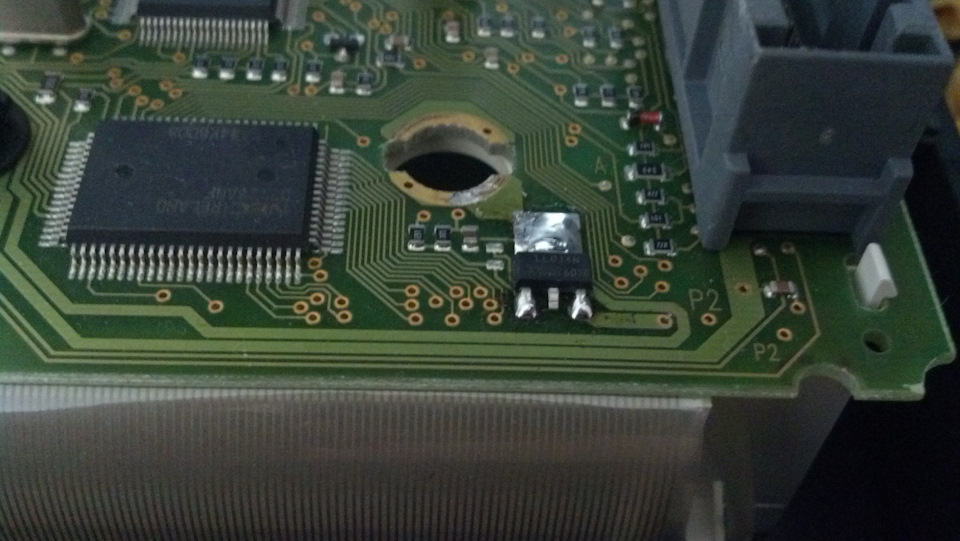

Нова деталь на місці
Мідна оплетка
*_*
Власне результат
Теплеє у нас)))
і ось ще))
За таким принципом робив собі світлодіоди
Коментарі12
Чудово!
Спасибі. Сподіваюся, що звіт допоміг
Крінка при зниженні температури починає світитися Тому часто вони у своїй роботі розчаровують
Що таке кренка? У мене мід від холоду не працює
читав що так називають транзистор
А який транзистор потрібен, щоб при морозі працював?
N-канальний відповідний оригіналу
Спасибі
Та тут майже будь-який N-канальний полевик піде. Мені не зрозумілий один момент - на ХЕРа сплав Роззе і мідна оплетка тут ))) ну не потрібні вони для цих маніпуляцій. А так молодець, не став викидати МЗС а став розбиратися.
Опліткою мідною прибирав припій щоб простіше випаяти було, а сплав троянди щоб легше було припояти. Жало не тонке у мене на паяльника. Вирішив так підійти до питання.
оплетка я знаю для чого ))), просто не потрібна вона тут але тут справа хазяйська, а ось сплав троянди не можна використовувати для паяння особливо тих елементів які схильні до нагрівання, наприклад ключі транзисторні, стабілізатори напруги і тд і тп...
Зрозумів. Вже переробив. Спс за пораду
