Перепаювання кнопок штатного керма

Добрий вечір усім. Старі кнопки віддав товаришеві, а він меніштатні. І я вирішив зробити трохи більше фото процесу.
Що використав:
<
підстроювальні резистори:
3266Y-2K- 2кОм 0, 25вт 1шт.
3266Y-5K — 5кОм 0, 25вт 1шт.
3266X-10K - 10 кОм 0, 25вт 4шт.
також використовував прості вивідні резистори 20кОм, 10кОм і 5кОм0, 25вт.
І так підстроювальні резистор 3266Y-2K виставляємо опір1 кнопкаsource, резистор 3266Y-5K - на ньому виставляємо опір 3, 5 кОм - цекнопка АТТ. Все за аналогією:Беремо 3266X-10K і припаюємо вже 10кОмі виставляємо 16кОм - це гучність "+" і також справам для кнопки"-" 3266X-10K припаюємо 20кОм і виставляємо 24кОм.
Якщо припаятися до крайніх то підстроювання буде не можливим, абуде тільки номінальний опір заявлений виробником. Так що потрібноприпаятися до середнього контакту і до будь-якого крайнього.

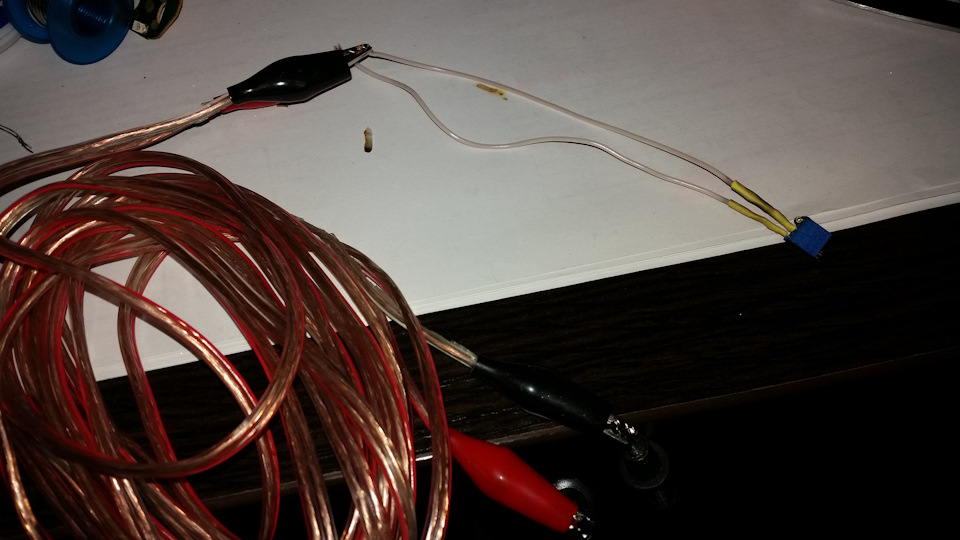

Можно і суто вивідними резисторами підібрати опір і спаяти, або смдрезисторами. Робив так з однієї причини, часто читав і чув віддрузів, спаяв кнопки, а вони попрацювали і почали глючити, або засирої погоди не відповідають своїм функціям, а так якщо щось пішлоне так відкрутив подушку і легким рухом руки швидко підлаштовуєтьсяпотрібне опір або зовсім під іншу магнітолу. Думаю вистачитьписанини пора і фотки подивитися. А крайній не задіяний контактпросто загнув і підключив до тестера

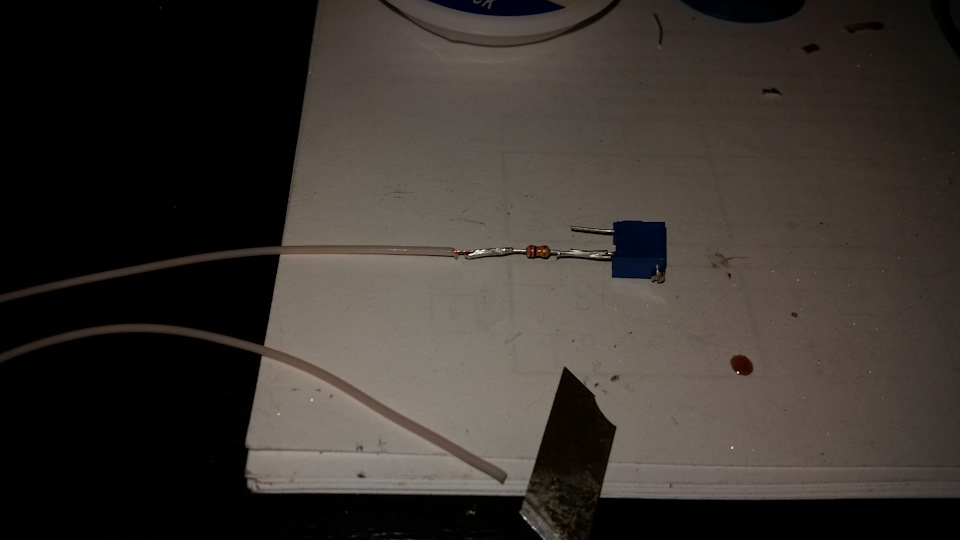

Припаяв вивідний резистор до підстроювального резистори

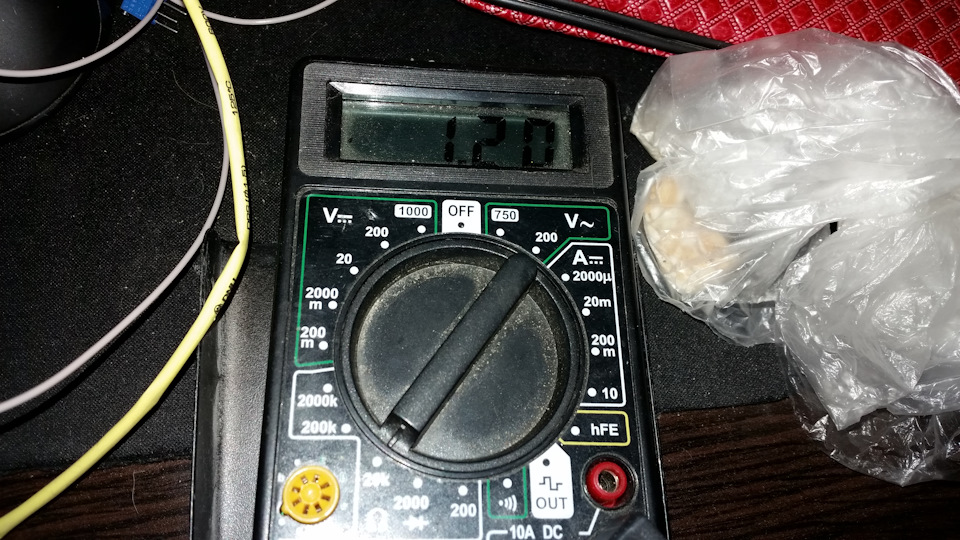

Виставив потрібний опір
Подушку можна не відключати
Прикрутив і підключив кнопки, перевірив що все працює, підстроювальні резистори ганчіркову ізоленту і акуратно сховав. Єкомплект налаштованих під магнітолу Pioneer. Ціна договірна.
