Встановлення БК

Весь час мозолила очі та чорна заглушка.
Так як парктронік мені без потреби, годинник від Мітсубісі був нефункціональний і дуже банально, було вирішено встановити бортовийкомп'ютер.
У неті знайшов пару варіантів, але сподобалося більшеautocomp.kiev.ua

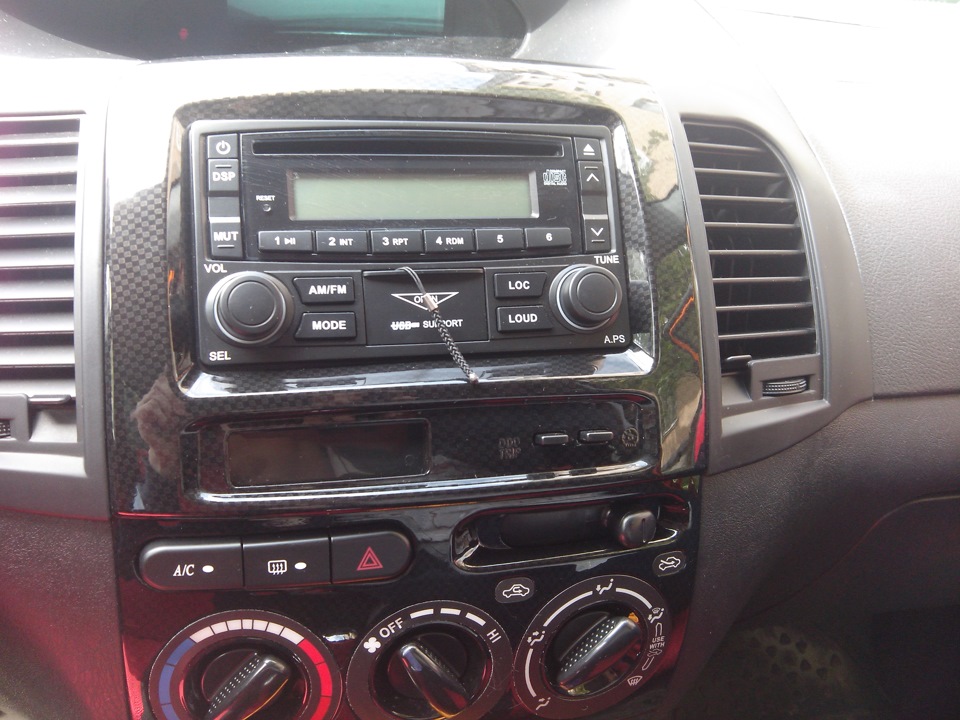

вигляд до встановлення

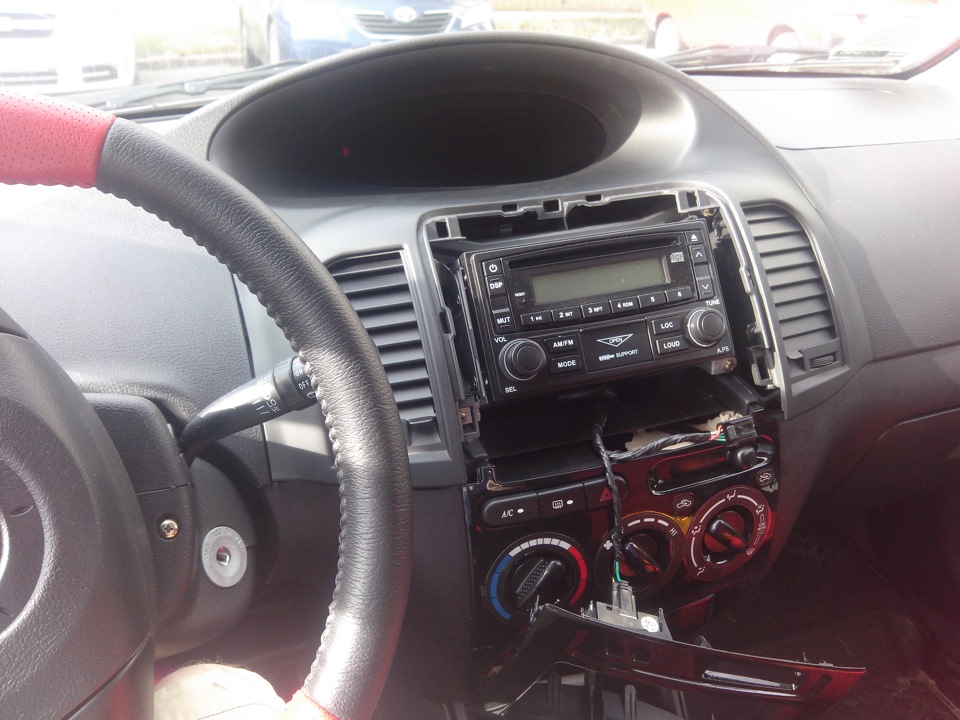

знята панель

місця там було дуже мало

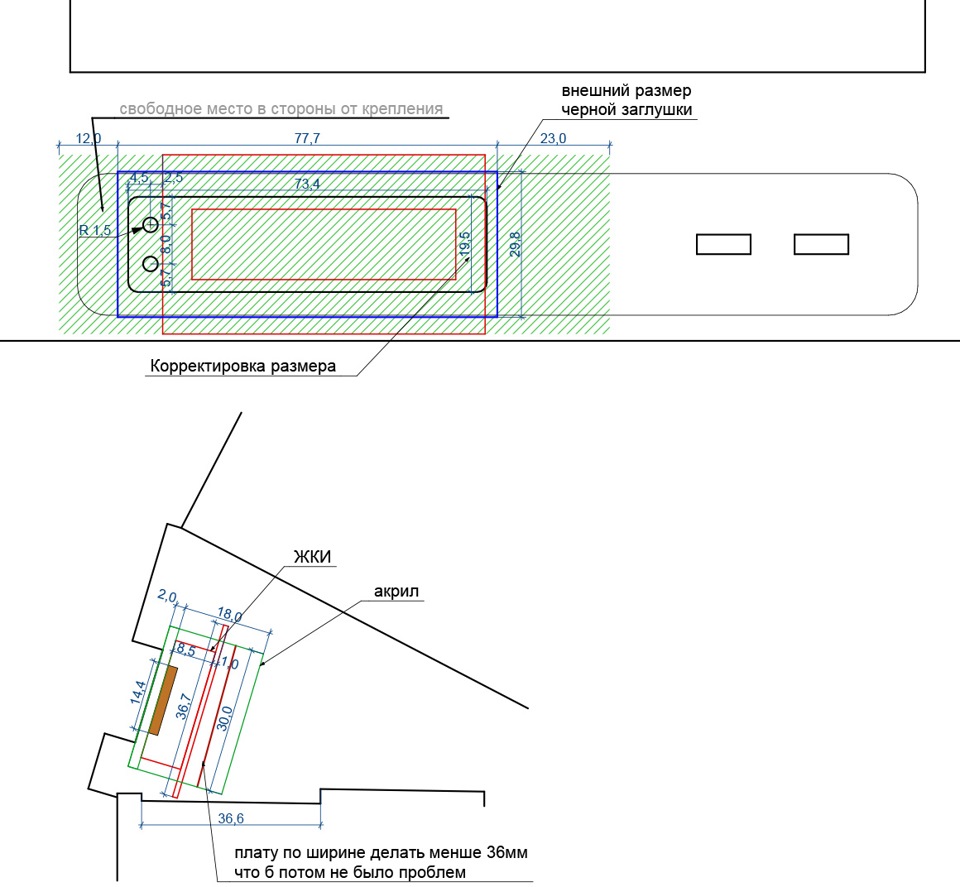

Обміри вільного місця

БК було створено майже з 0.
Вийшов дуже компактним, і таким як я собі його уявляв .

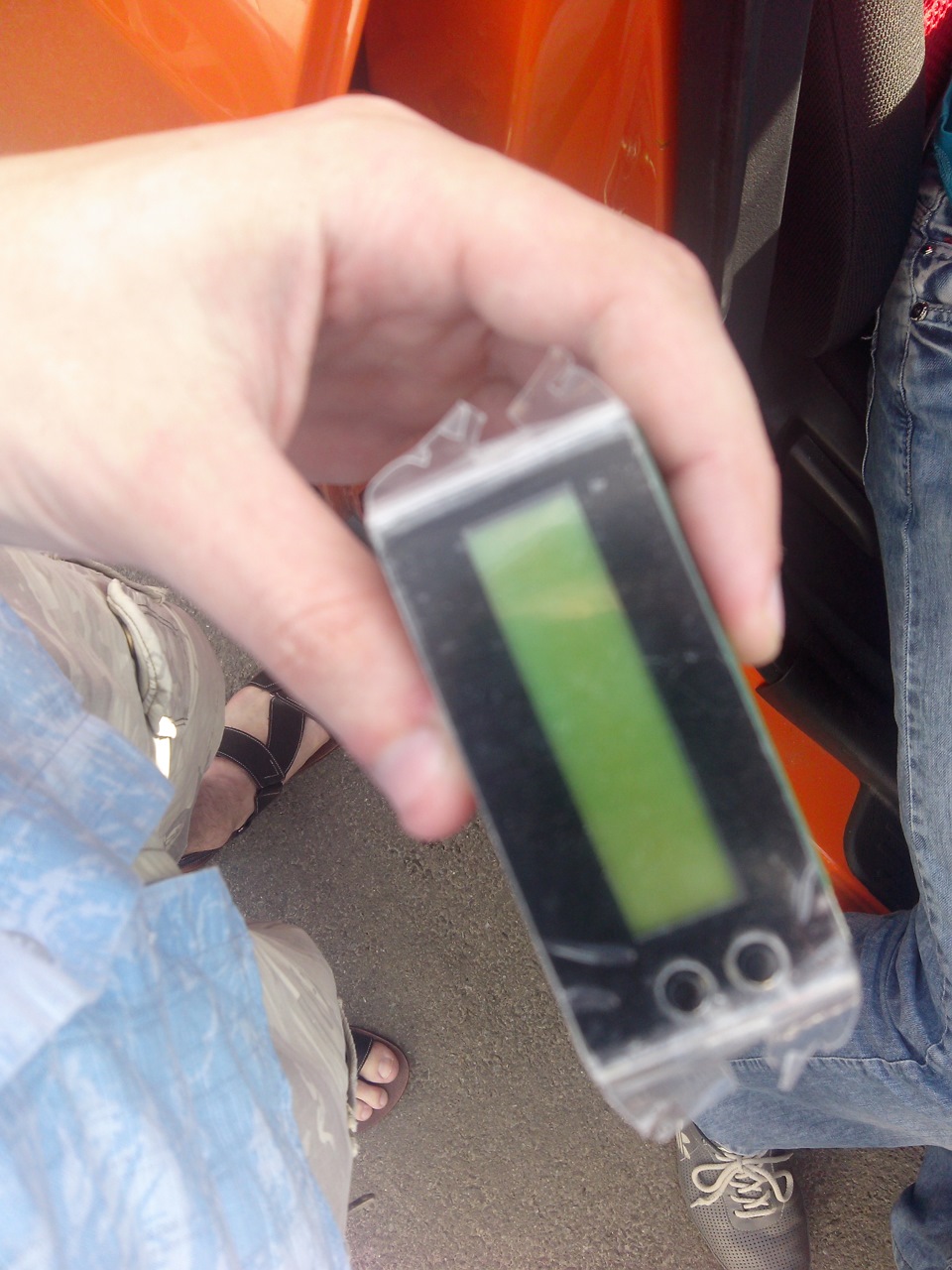

Вигляд спереду

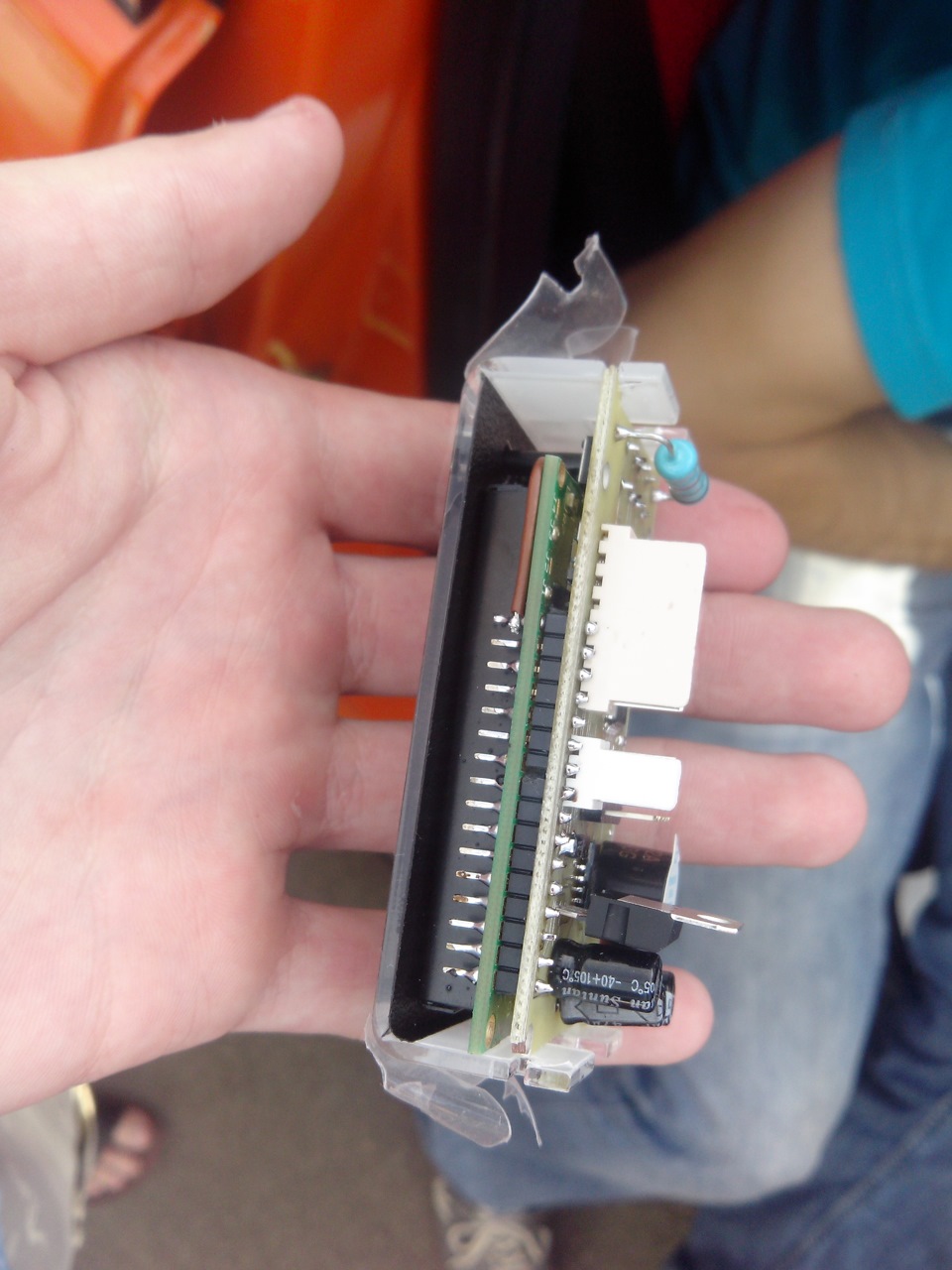

Вигляд збоку
Функціонал:
Годинник з календарем (місяць\день), будильник)))), температураповітря зовні, температура двигуна, пробіг КМ, швидкість, моментальна витрата, середня витрата за поїздку, середня витрата надобу, просто середня витрата (поки не зіб'єш), кол витраченогопалива за поїздку, за добу, і поки не зіб'єш, датчики кисню 1 і 2, положення дроссельної заслінки, напруга акумулятора В.
Повідомлення про перевищення швидкості траса, місто, і про розрядакумулятора. 1 екран із середньою швидкістю за поїздку, і за весьчас (поки не обнулив) та часом проведеним у дорозі.
Також зчитування кодів помилок з можливістю очищення.

До БК підключається 2 фішки:
1. 3 контактна - датчик температури за бортом.
2. 7 контактна:
1\ постійні +12В
2\ ACC +12В
3\ маса
були взяті з фішки від партроніка
4\ включення габаритів від магнітоли
5\ від датчика швидкості - провід (червоний з оранжево-жовтоюсмужкою) з 3 ноги ЕБУ DELPHI MT20U2
6\ К-лінія - провід (бірюзовий з білою смужкою) з 11 ноги ЕБУDELPHI MT20U2 (або від самого конектора OBD II)

конектор за бардачком

7\ від форсунки - була обрана навмання 4 - провід (товстий жовтий)з 71 ноги ЕБУ DELPHI MT20U2

в процесі
І готовий результат<
без підсвічування (вдень)
Дуже задоволений всім))
PS. Дуже хотілося підкладку екрана в помаранчевий або червонийколір, але на жаль такого форм фактора тільки з зеленою підкладкою, і жовто-зеленим підсвічуванням. Але я вже звик. А в майбутньомукуплю шматочок Oracal 8300 (прозорого, вітражного) і зроблю черезсвітлофільтр бажаний колір (наклею поверх).
