Моя Панель ну ніяк не тішила погляд.Трохи потерта, шкала амперметра від постійних перегрівів побіліла, підсвічування рідне хоч і прикольне але все-таки архаїчне.
двигуна рідний показометр температури який працював з ТМ 101, з новим волговським датчиком просто відмовився працювати.В Газі датчик працює на падіння опору, а в УазоВолгоГазелі навпаки.Довгий датчик ТМ-101 в 402-й двигун просто не лізе.

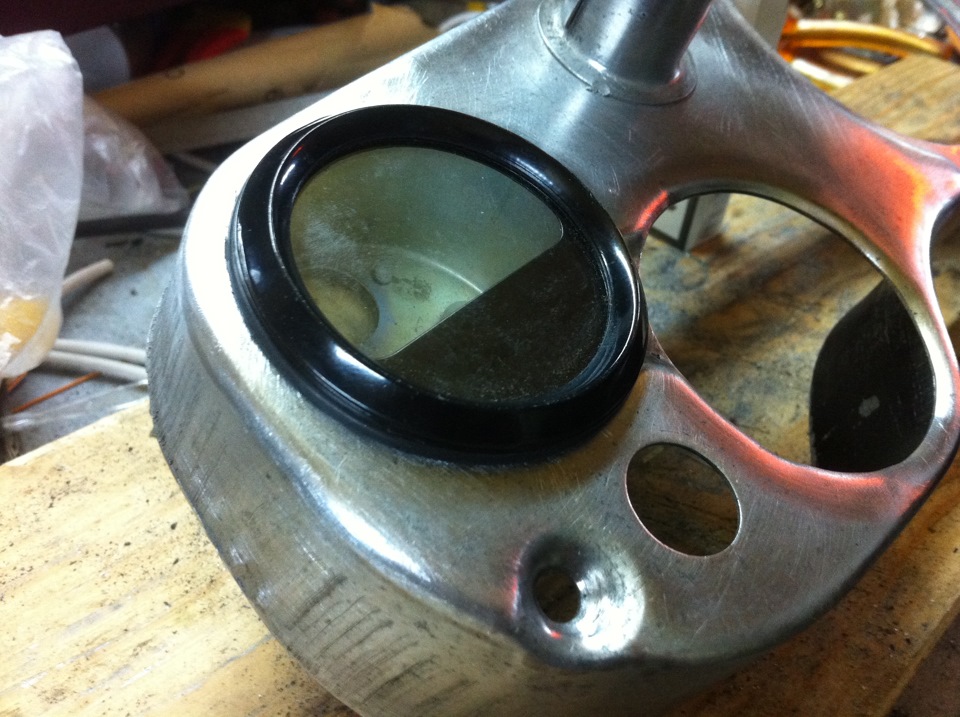

/Як відомо Уазоприбори в приладку 69-го не входять без напільнінгу, вони трохи більше. Перше що спало на думку в корпус покажчика температури імплантувати потрухи Уазопоказника. Коряво.Не сподобалося.

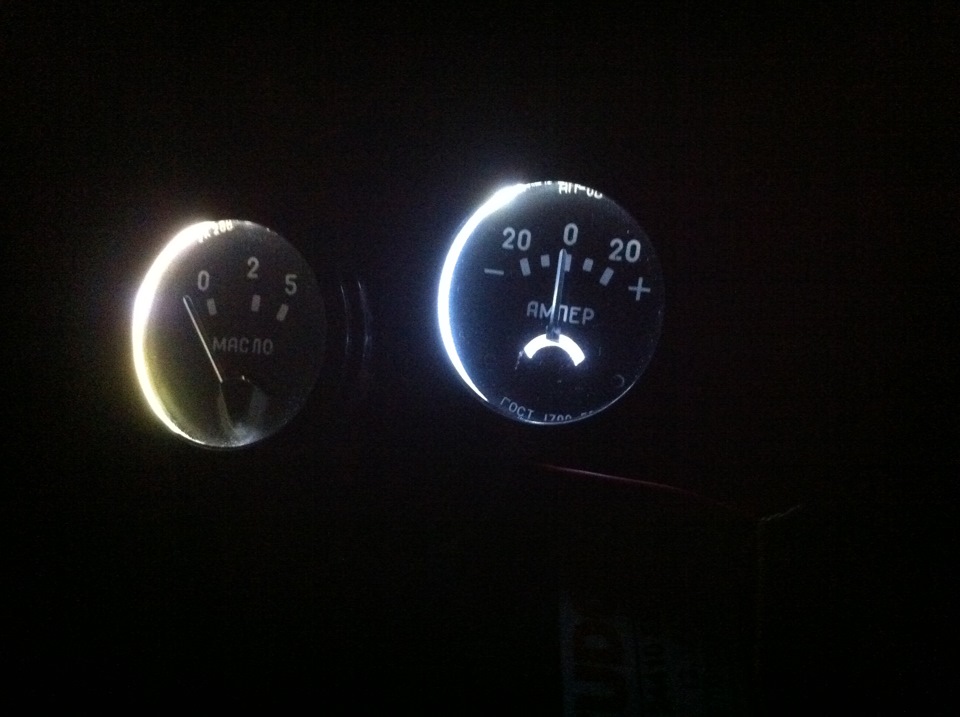

При однакових діодах, прилади світяться по-різному. Погрався кількістю діодів, все одно не те.

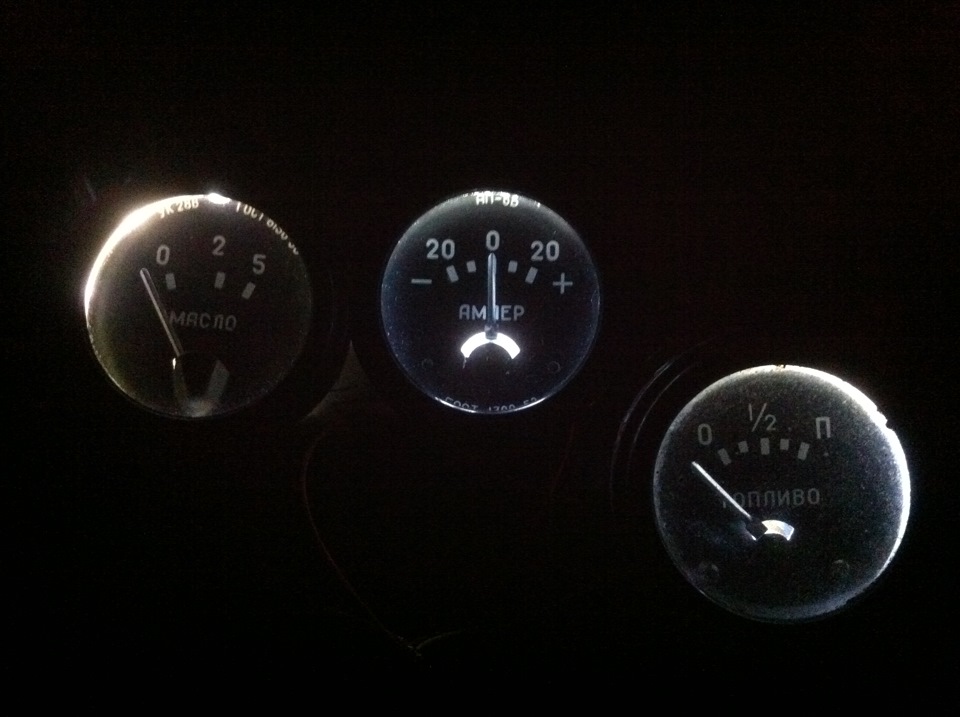

Наприклад, два прилади. У правому стрічка із трьох діодів, у лівому дев'ять, а лівий все одно жовтизною віддає. У лівому довелося навіть шкалу зменшити в діаметрі.
Проби пера з підсвічуванням
Перепаяв.
один дев'ять діодів, другий три, третій три, причому третій і другий майже ідентичні за внутрішньою будовою, а світяться по-різному. Судячи з усього роль відіграє внутрішнє покриття корпусу приладу, щілина між корпусом і шкалою, відображення там різні.
Не хочеться що б приладка як ялинка новорічна була, підсвічування має бути рівним і однаковим.

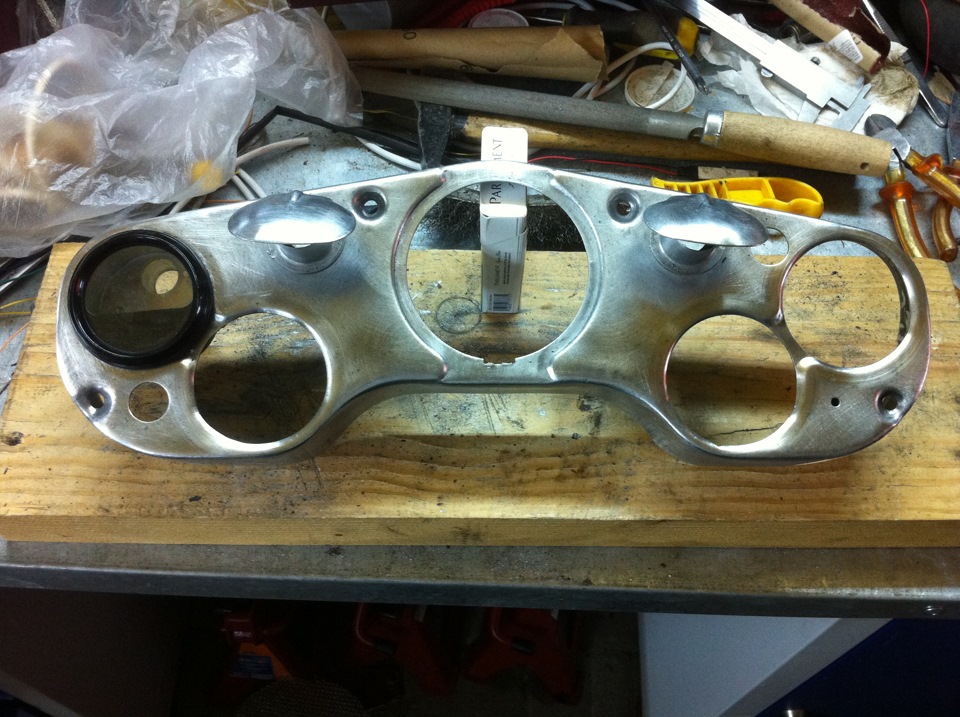

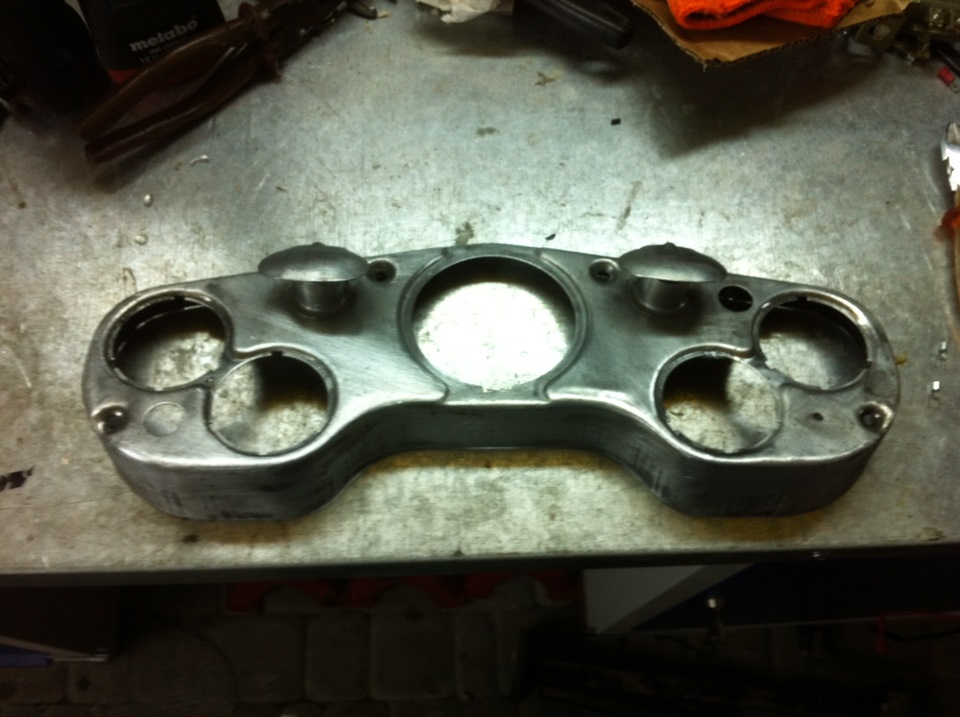

Виходячи з результатів роботи які м'яко сказати не задовольнили вирішив пиляти під уазоприлади, все одно температурний уазовський збирався ставити, то хай будуть уже все. Зіркою приладки з'явився присланий Кузей із Севастополя спідометр, він не тільки крутий, а ще й світиться в темряві! За що йому величезне спасибі.
Крім підсвічування приладів залишився функціонал рідних грибків.
тиск масла,
-перегрів двигуна,
-низький рівень палива, (реалізувався шляхом заміни штатного датчика рівня палива на датчик ГАЗ 3307)
-дальнє світло,
-додаткове світло,
-несправність генератора.
Зняв стару приладку, розплутав і впорядкував проводку, прибрав пару косяків, що дісталися від колишнього господаря. Було кілька сумнівних скруток і незрозумілих подовжень дротів. Все наведено в порядок, обтиснуто, затягнуто, де-не-де навіть пропаяно. 4 контакти та 1 на 2 контакти. Разом 14 контактів. Довелося дещо зробити наново.
1. Харчування+;
2. Живлення підсвічування приладів+;
3. Паливо-;
4. Тиск-;
5. Контрольна лампа паливо-;
6. Контрольна лампа тиску;
7. Контрольна лампа температури;
8. Контрольна лампа генератор-;
9. Температура-;
10. Індикація поворотів+;
11. Індикація дальнє світло+;
12. Підсвічування грибочки+;
13. Індикація включення танкових фар+;
14. Маса-.
Підсвічування приладів тепер включається автоматом з витягуванням ручки головного перемикача. Робота підсвічування через грибочки залишилася в стоку додатково тумблером. Прилади світять зеленим білим спідометр, поки не знайшов світлофільтра який і світло робить зеленим і яскравість не приглушує сильно. Зелені діоди врятують становище у майбутньому. Хоча і так нормально виглядає.
До речі, з нормальними багатодіодними лампами, грибочки з наклеєною знизу дзеркальною плівкою в парі з ліхтариком штурмана з такою ж лампою дають офігенне підсвічування салону, причому яке не б'є в очі.
Крім того зроблено заміну замку запалювання, мене в принципі і той влаштовував, але зате тепер у мене оригінальні ключики із заповітним словом ГАЗ. Замок також довелося ремонтувати. Незважаючи на те, що продзвонював заздалегідь, виявилося, що він у КЗ дає ще + на СТ Косяк усунений, замок поставлений. Обжав і запакував у гофру кабель генератор-стартер 10 квадратів для надійної та прямої зарядки акумулятора.
Вольтметр цілком влаштовує, і крім того немає більше жахливих струмів під торпедою, при всьому включеному обладнанні.
Тепер коли все пофарбовано і встановлено починаєш звертати увагу на навколишні деталі, і розумієш що терміново треба щось робити з іншими приладами керування Датчик тиску ММ9 замінений на ММ 358 для коректного показу тиску масла.
А також поставив датчик рівня палива від ГАЗ 3307 для роботи лампи низького рівня палива.
У темряві без спалаху телефон знімає огидно, погано видно рівень яскравості, повірте, він більш ніж достатній.
