Викидний ключ (частина 1)

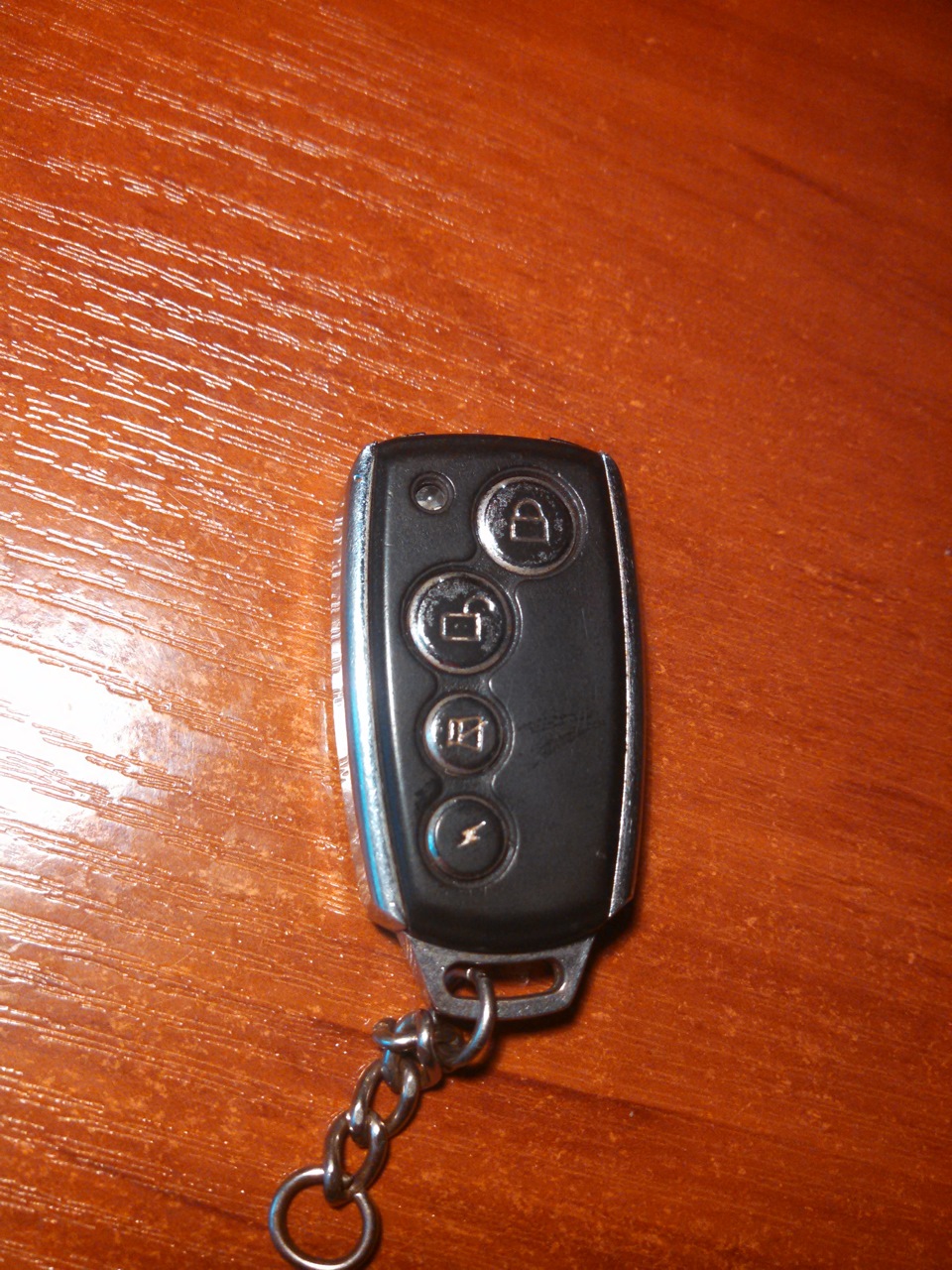

Багато хто власники старих авто мріють про викидний ключ. Хтосьнавіть просто купує собі корпус, роблять лезо, і їм достатньо) Я тотакого не люблю, мені потрібна повна функціональність. БлукаючиAliexpress наткнувся на викидний ключ. Мене давно напружувалазв'язка брелок сигналки + ключ звичайний. І я прикинув варіантиреалізації, вирішив спробувати, ціна не велика, не буде шкода, якщозіпсую і нічого не вийде.

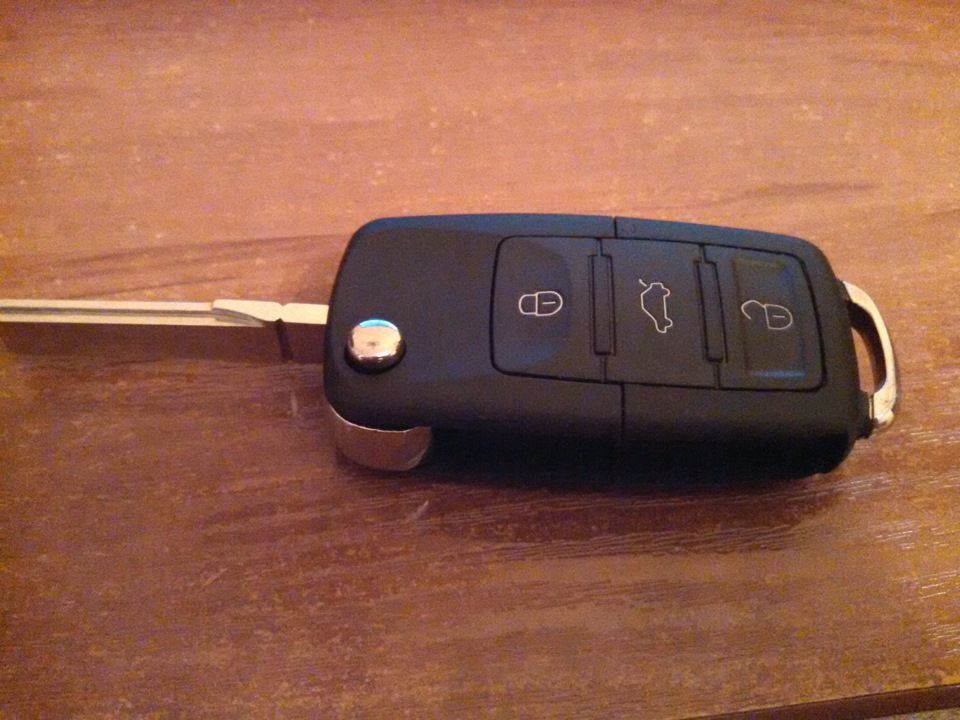

Замовив, того ж дня китаєць відправив, і через 11 днів ключик був умене.

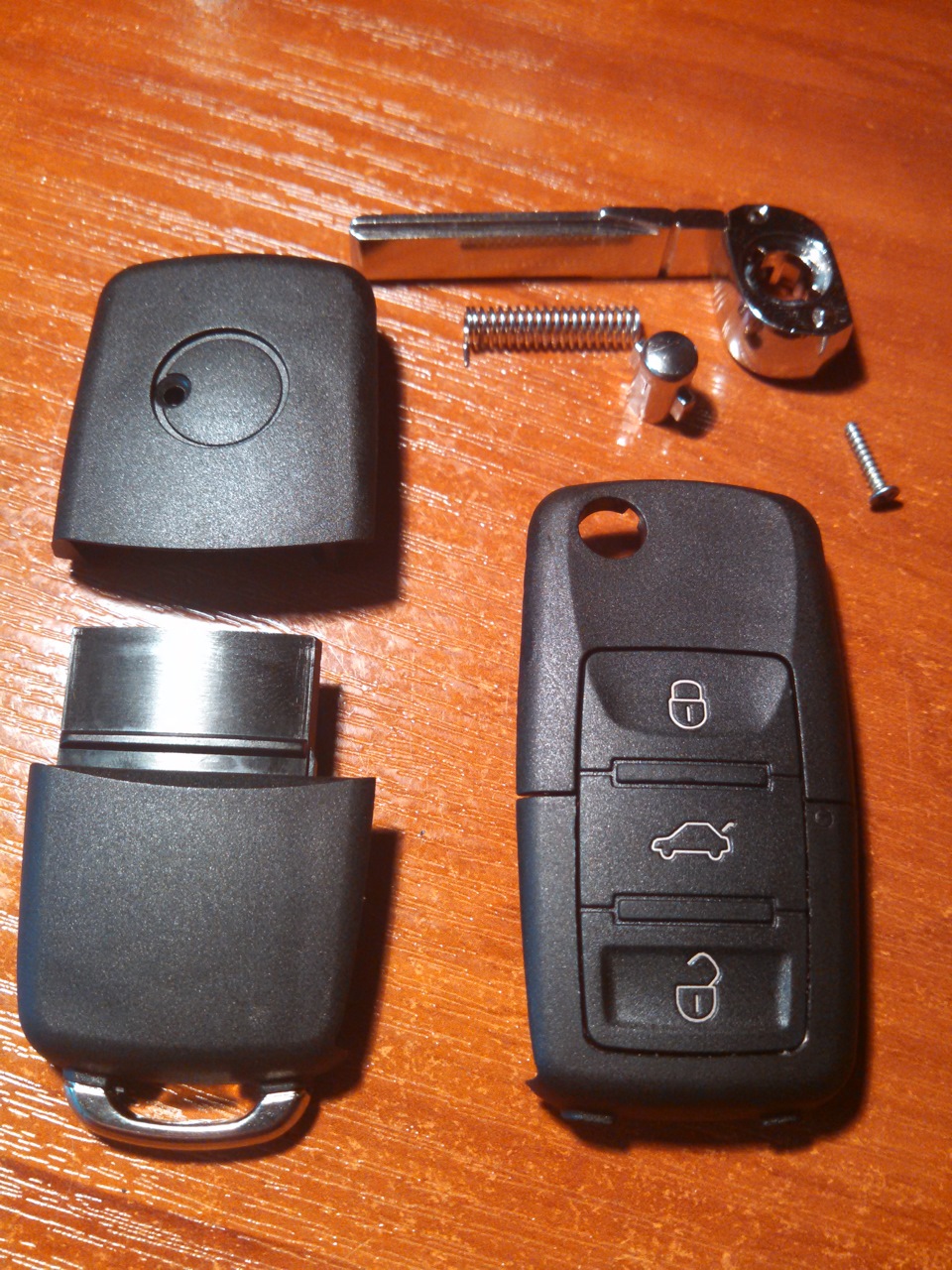

Якість, звичайно, порадувала, ключ щільно зібраний, не скрипить, нелюфтить... Відразу ж розібрав ключ для аналізу вільногопростору.

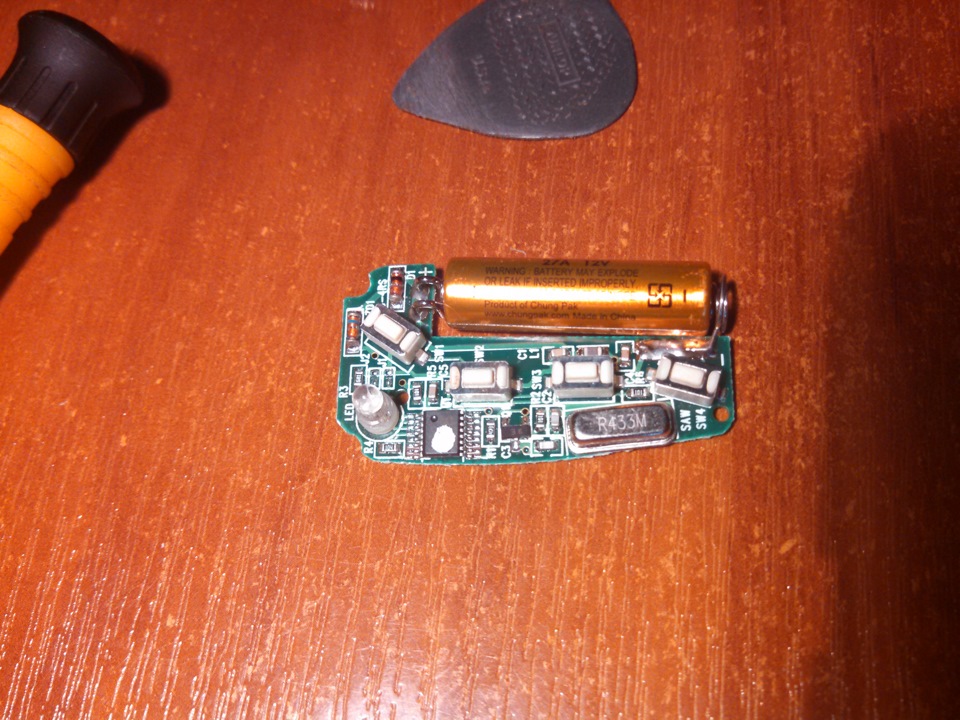

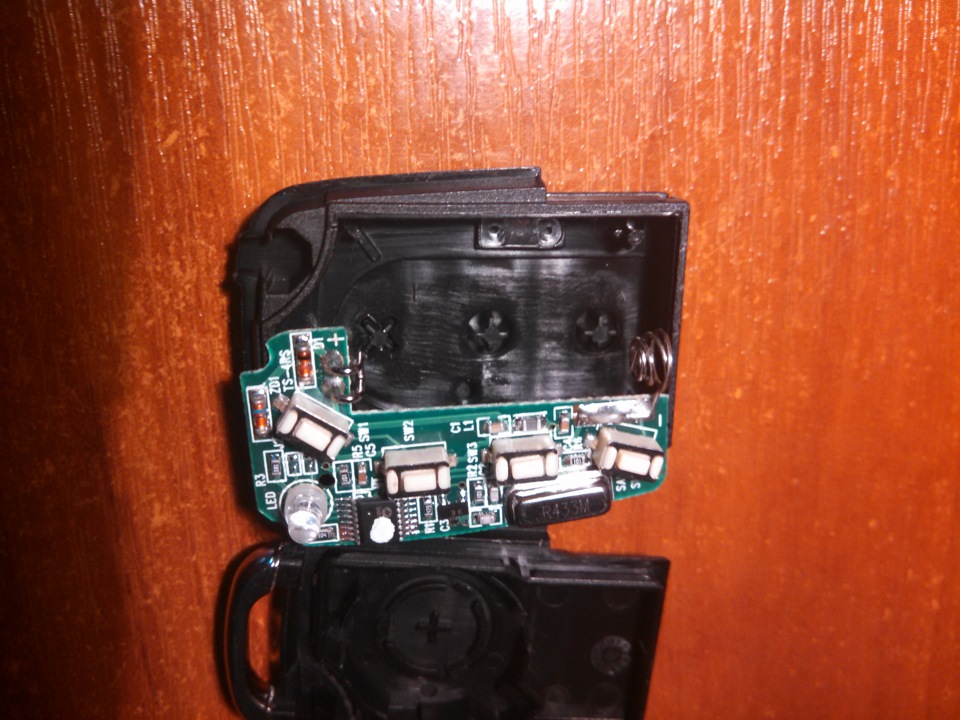

На перший погляд місце тобто, і навіть відсік під батарейкикругленькі приготували., розібрав і розчарувався, плата набагатобільше, ніж потрібно, батарейка не така…

Складно показати на фото, як сильно вона не підходила…

<

Очі боялися, руки робили) Почав щось робити…
Спочатку зняв з плати все не потрібне

Далі прибирав все зайве всередині ключа — відсік для батарей, всякіпимпочки, кути…
Працював в основному канцелярським ножем, і трохи паяльникомпідплавляв…

Але нічого не допомагало, плата все одно величезна. Потім вирішив, що потрібно оптимізувати хустку.
Натвіль у руки, і по трохи підганяв як треба, деякі елементидовелося переносити зі своїх місць, коротше дуже багато підгону, примірок…

Прийшов до такого варіанту:

Знизу видно скільки зняв, і справа теж не мало…
Сходив до машини, перевірив Чи працює, і так, все відмінно, значитьпродовжуємо) Як видно на фото вище, для батарейки місця взагалі незалишилося, прийшло пожертвувати шматком стінки.
< /p>

Ось і підігнав плату, батарейка міститься, добре, що ж далі робити, адже кнопки потрібно кудись причепити. Відразу вирішив, що потрібноробити плату з кнопками і світлодіодом, інші варіанти можливо є, але не думаю що вони краще будуть ... За пів годинки накидавхустку, з виготовив за технологією ЛУТ Купив інші кнопки, так якстарі були високі, не помістилася б плата з ними:

І знову багато часу на припасування плат — що б нічого нікому незаважало, щоб батарейка не підтискала плату з кнопками, що б всещільно сиділо, і нікуди не поділося при експлуатації…
Потім навіть з'ясувалося, що світлодіод 3528 дуже великий, довелосяшукати меншу заміну…
отримав результат:

проводки брав зі шлейфу HDD

Вийшло класно, світлодіод червоний я поставив, кнопки натискаютьсядуже приємно, сам здивувався як мені вдалося підігнати так плату, що б кнопки і не дуже легко, і не сильно туго натискалися, якразпотрапив у золоту середину…
З'явився приємний тягар ключа, відчувається в руках.
Кнопка відкриття багажника мені не потрібна, у мене все одразувідпирається. Тому в мене вона виконує функцію беззвучного режиму (дуже корисно вночі біля житлових будинків)
Завтра піду до друга, він працює ключником, і робитиме вже другучастину…
