Блок живлення ноутбука від бортової мережі автомобіля

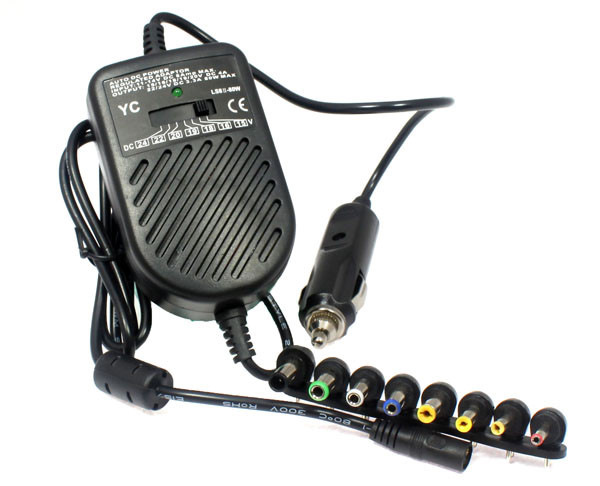

Яксь незручно стало через те, що ноутбук в машині нікудипідключити, а акумулятора ноутбука не завжди вистачає. Потрібенадаптер для живлення ноутбука Asus X80L 19 Вольт 3, 42 Ампер, азначить споживана потужність повинна була бути 65 Ватт.Вирішивкупити на Аліекспресі готовий пристрій для цієї мети. Припідключенні адаптер пропрацював менше однієї хвилини, після чогопішов димок, а також сильно нагрівся провід живлення в прикурювач.висновку що цей девайс є фейком, який нормально працює принавантаженнях до 20 Ватт. Якщо навантаження вище 20 Ватт, топочиналися грітися польовий транзистор, дросель, діоди, доріжки наплаті і провід до прикурювача. Зарядний пристрій виключно длязаряджання акумулятора непрацюючого ноутбука (щоб потім можна буловключити та працювати від штатного акумулятора), а продавецьпродавав як повноцінний блок живлення для ноутбука.

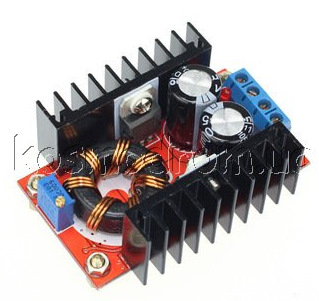

В принципі збільшити потужність цього адаптера можна. Для цьогонеобхідно поставити польовий транзистор на хороший радіатор, замінити діоди на більш потужні і також встановити радіатор, поміняти дросель на більший розміром і намотаний товстішим дротом.Але для мене це здалося надто клопітким заняттям і я вирішив купитина Аліекспресі готову плату блоку живлення Step Up на 100 Ватт.Тестування показало, що така схема працює, але трохи потихенькунагрівається. Оскільки ноутбук досить дорогий девайс і дізнатися, що буде, якщо плата коли-небудь перегріється якось не хотілося, було вирішено додати кулер від старого блока живлення комп'ютера.Для зборки також знадобляться:штекер у прикурювач, провід доприкурювача ПВС 2*1, 5 – 1 метр, відповідний за розмірами корпус длярадіоелектронних саморобок, кабель живлення ноутбука Асус змініджеком 5, 5*2, 5 мм. У корпусі потрібно свердлити отвори длявентиляції. Підстроювальним резистором на платі блоку живленнявиставляється потрібна напруга, у мене це 19 Вольт. Зібраний блокживлення чудово працює.
Корпус

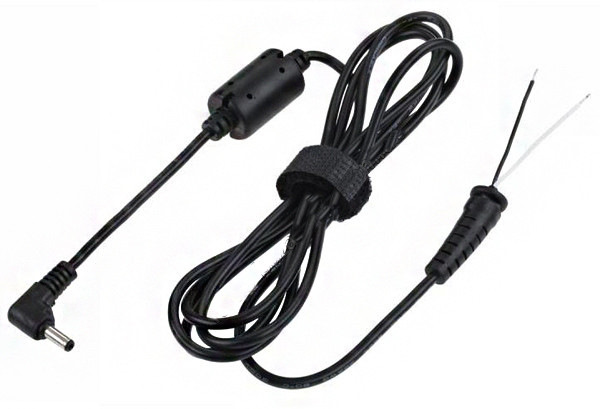

Провід живлення ноутбука
