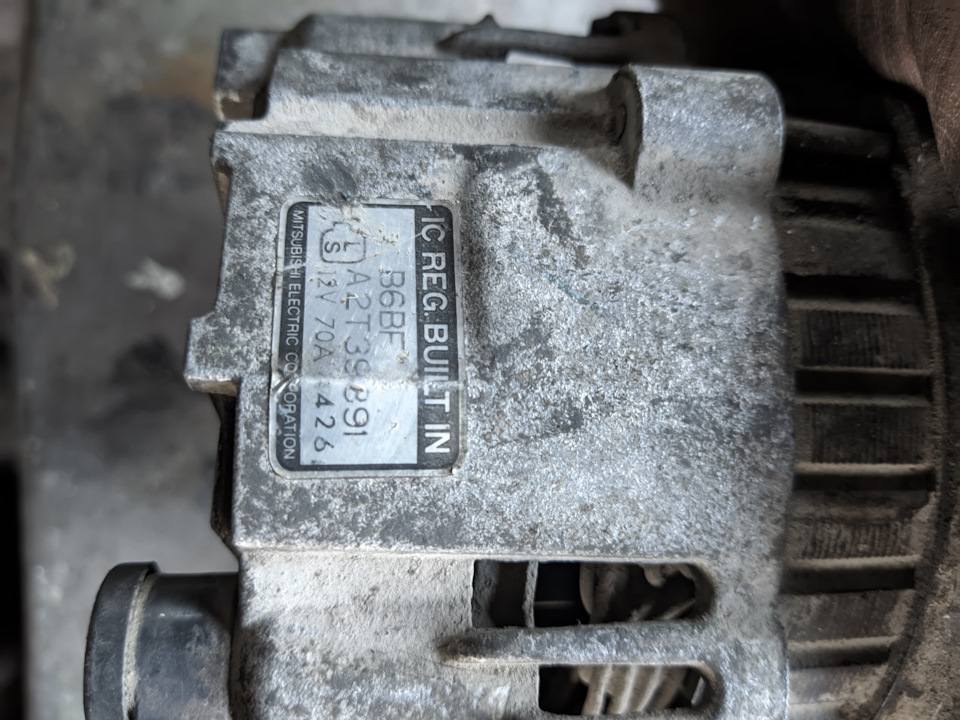

Поки є вільний час вирішив провести ТО генератору, так як він давно вже подавав ознаки несправності, на холодну було чути порипування, як виявилося обидва підшипники мали величезний люфт і дивом не розвалилися. Процес зняття Генератора не знімав, руки були брудні і було не до телефону. p>

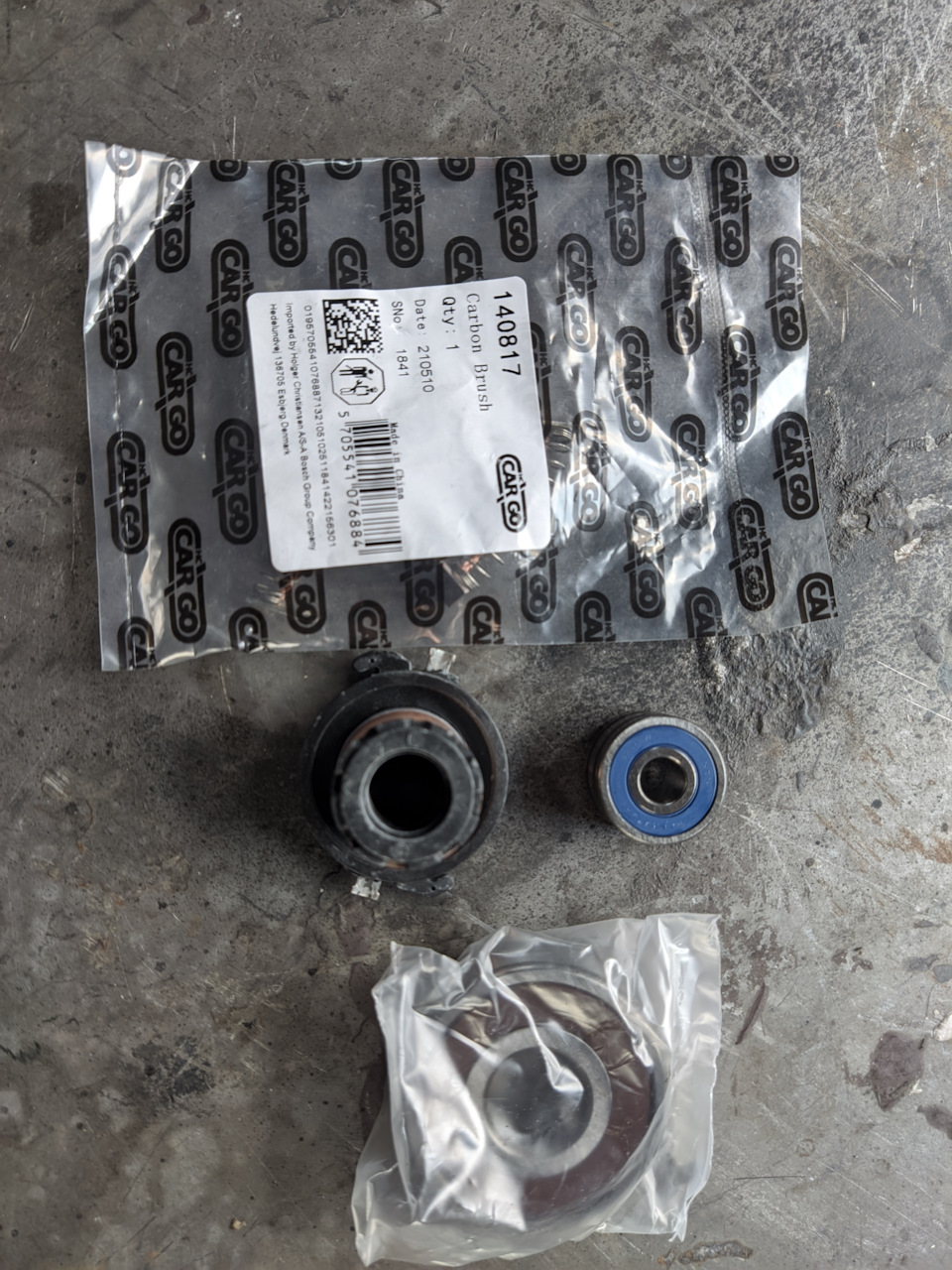

Запчасти
Замінив обидва підшипники, щітки та токознімні кільця (колектор)

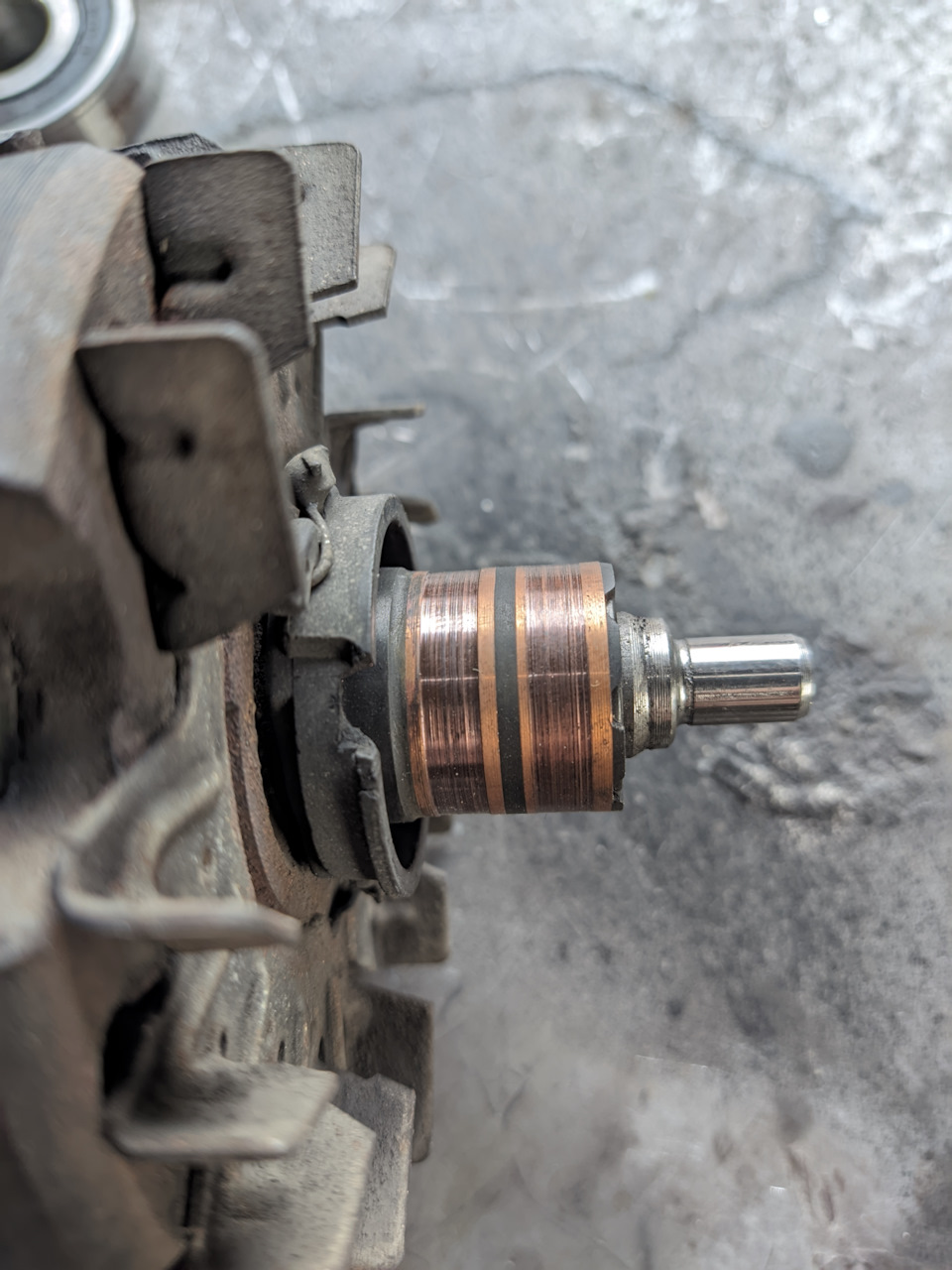

Вироблення колектора
Якби не вироблення, то його можна було б залишити, на верхньому кільці немає зносу зовсім, можна було б обійтися заміною тільки щіток.
Процес перепайки щіток не фоткал, процес легкий, вони на контактному зварюванні тримаються на майданчику, а сам майданчик припаяний до контактів у корпусі реле-регулятора.

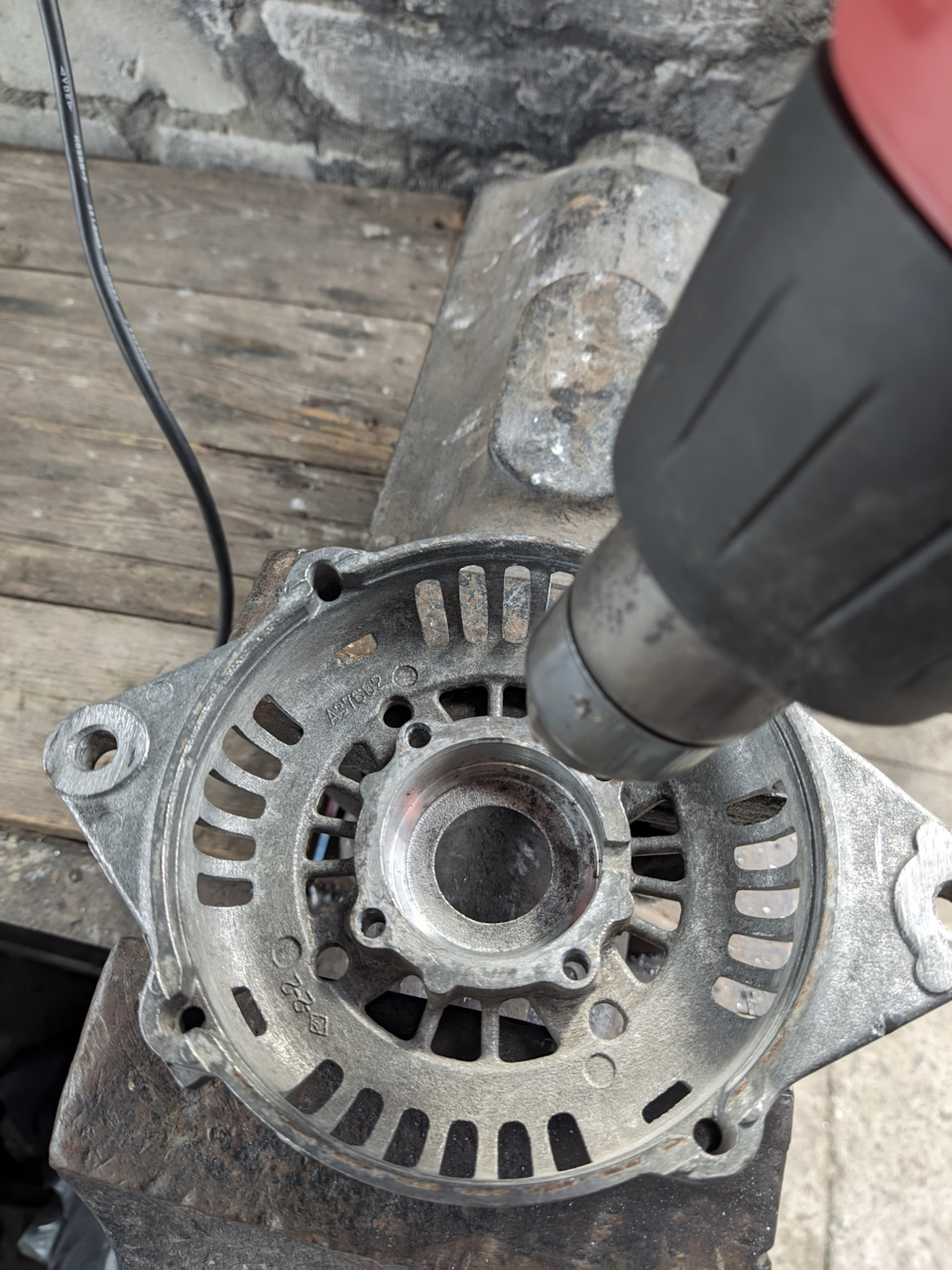

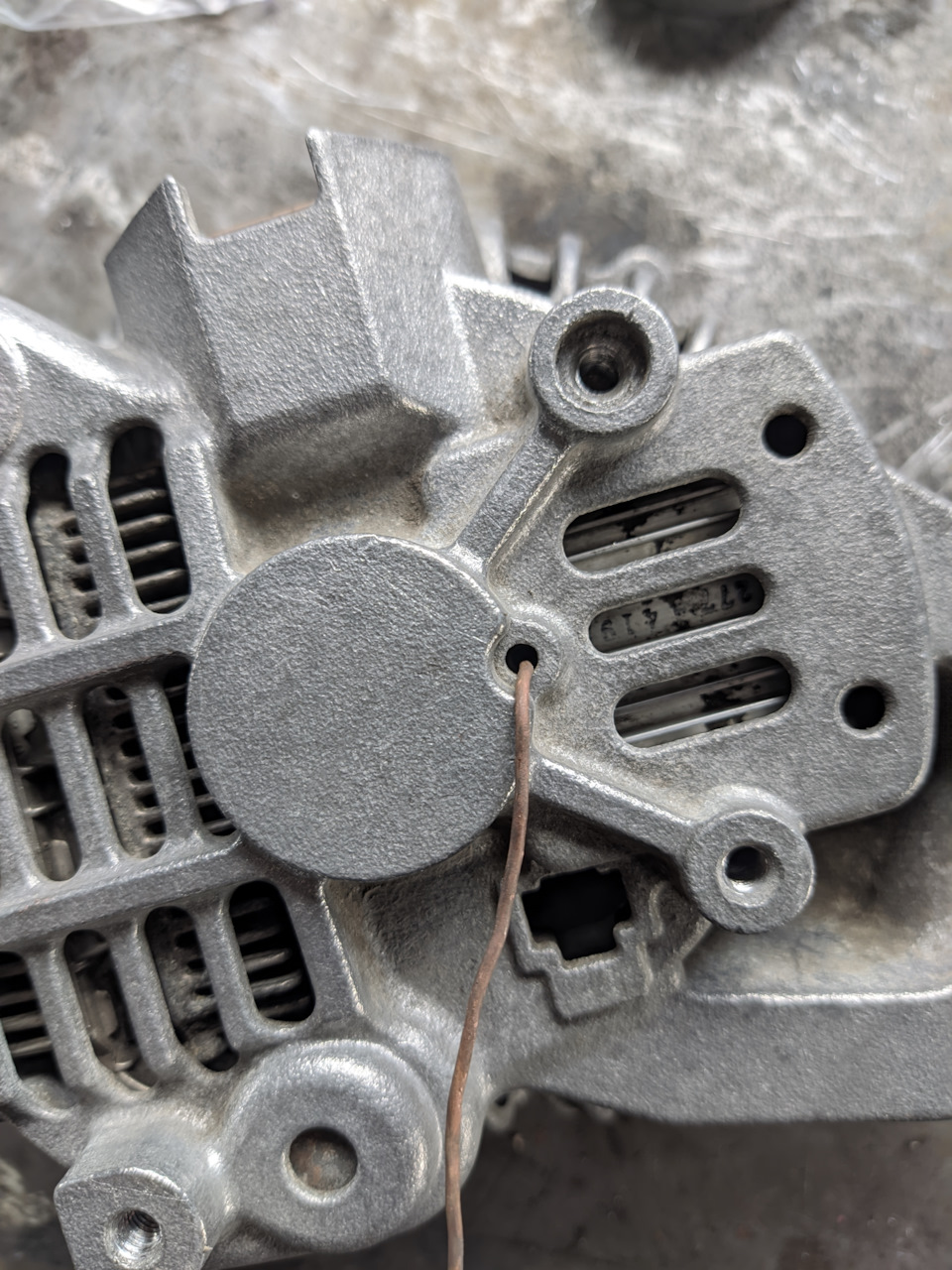

Корпус генератора відмив, обмотки теж, на обмотках були пошкодження ізоляції, зачистив та обробив повір лаком. Діодні мости цілі. В іншому генератор був цілим. У щітках є отвори, їх притискаємо пальцем і зі зворотного боку корпусу є отвір, в нього вставив дрот і так зафіксував щітки в зімкнутому стані, після встановлення ротора дроту потрібно виринути і вони стануть на своє місце. Другу кришку грію феном і на гарячу закидаю новий підшипник. Для простоти установки підшипник змастив олією, не підмажеш не під'їдеш (з Vasyarnd). Підшипник на місці Генератор у зборі. Ставлю назад і перевіряю роботу.
Без навантаження, обороти близько 1000
З максимальним навантаженням, теж обороти близько 1000
Із запчастин:
Підшипник маленький:NTN SC8A37LH1
Підшипник великий:NSK 6303DDUC3
Щітки:CARGO 140817
Токознімальні кільця (колектор):CARGO 133409
