Як і обіцяв… продовження теми заміни готельного магнітофона намагнітоли від свіжих авто…
Спершу хочу подякувати Колегам драйверів Володимира akamuzikantt, Дмитра aka Andreev-DO, Женю aka chipa777 і всіх кого неназвав, але до кого я звертався з різними питаннями чи проханнямидопомоги…
Відразу скажу, що "б'юся" з цією задумою давно, є нюанси, але їхможна все реалізувати.У першій частині було описано які є нюанси попереробці... Продовжуючи цю тему скажу відразу, що ті, які купилиFujitsy TEN з автомобілів, де стояла акустика від Harman/Kardon -можуть зіткнутися з проблемою того, що звукова карта на цихмагнітолах не буде активна, тобто працювати буде все, тільки звукуне буде... З такою проблемою зіткнувся і я... Радився з ГУРУ ДрайвуВолодимиром aka muzikantt/b> , він сказав, що швидше за все цямагнітола працює тільки в парі з підсилювачем, тому звукова картанеактивна ... Як вирішити, доки не знаю, може Володимир підкаже.Враховуючи цей нюанс, я почав реалізовувати установку магнітоли відClarion. Самі магнітоли від Clarion і від Fujitsy TEN відрізняютьсясвоїм функціоналом і розміром екрану - 5" у Clarion і 7" у FujitsyTEN. Адаптери що до одного, що до іншого у виготовленні переважнооднакові, тільки є невеликі відмінності, залежно від опціймагнітоли. У Fujitsy TEN є кілька версій магнітол – яківідрізняються встановленою навігацією, можливістю в налаштуванняхстежити за станом автомобіля – двигун, витрата бензину тощо. …
Як говорив я спочатку записи, установка у мене магнітоли зайняламайже загалом 1, 5-2 місяці, поки чекав штекера-конектора з кетая, поки робив адаптер, поки шукав інформацію про магнітоли…, а так якробили цей проект без сторонньої допомоги фізично, на пару зКолегою Дмитром aka Andreev-DO — доводилося додумуватисьсамим до деяких моментів. Відразу скажу, що у Дмитра все вийшло івін уже давно їздить і насолоджується магнітолою. У мене правда єодин момент, над яким я бився дуже довго. Але не вирішив. …Скажуодне — заміна трохи складна, вимагає виготовлення адаптера, купівлюкнопок на кермо, блоку повітроводів, і ще кілька комплектуючих…
Бо інформації особливо і немає з таких робіт… почалися пошукибудь-яких можливих відомостей по магнітолах. Завдяки КолегіДмитру (це він мені стимул піддав у вигляді питання щодо переробки, він теж давно таке задумав, але особливо інформації не було. Ось миразом і почали цей ПРОЕКТ), я почав вивчати всю інформацію.Дмитро розробив таблицю відповідності пінів на різних роз'ємах ...так як автор, в основному Дмитро, я тільки перевіряв і виправлявабо поправляв позиції, поки таблицю виставити на огляд неможу, потім запитаю дозволу, і виставлю пізніше…
Були замовлені комплектуючі для адаптера:
Комплект "аудіо стерео радіо джгут проводів" кетай
Для донорів проводу з пінами< br/>
Роз'єм J601
28-роз'єм
Перетворювач для подачі живлення 5вольт
Штекер для виготовлення кабелю камери заднього виду
> або цей
це неповний список ... Так як роз'єму J602 в кетаї не виявилося, нуя не зміг знайти - був замовлений кабель у зборі, від якого я івідрізав роз'єм разом з проводами ... Кабель у зборі, з потрібнимроз'ємом
Ну і пішла після збору комплектуючих паяння адаптера…

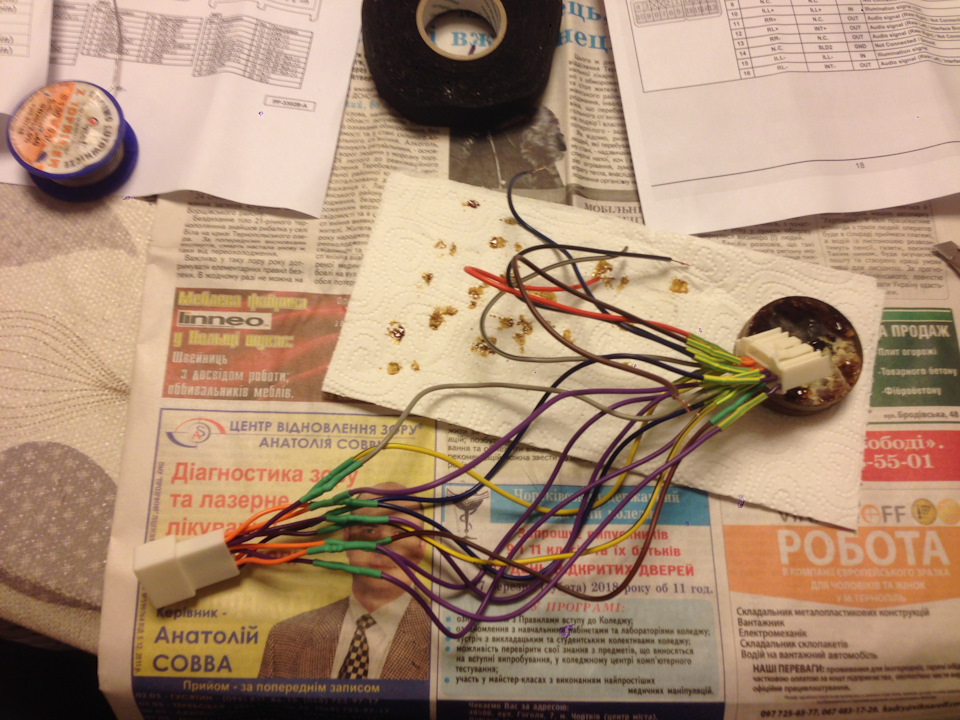

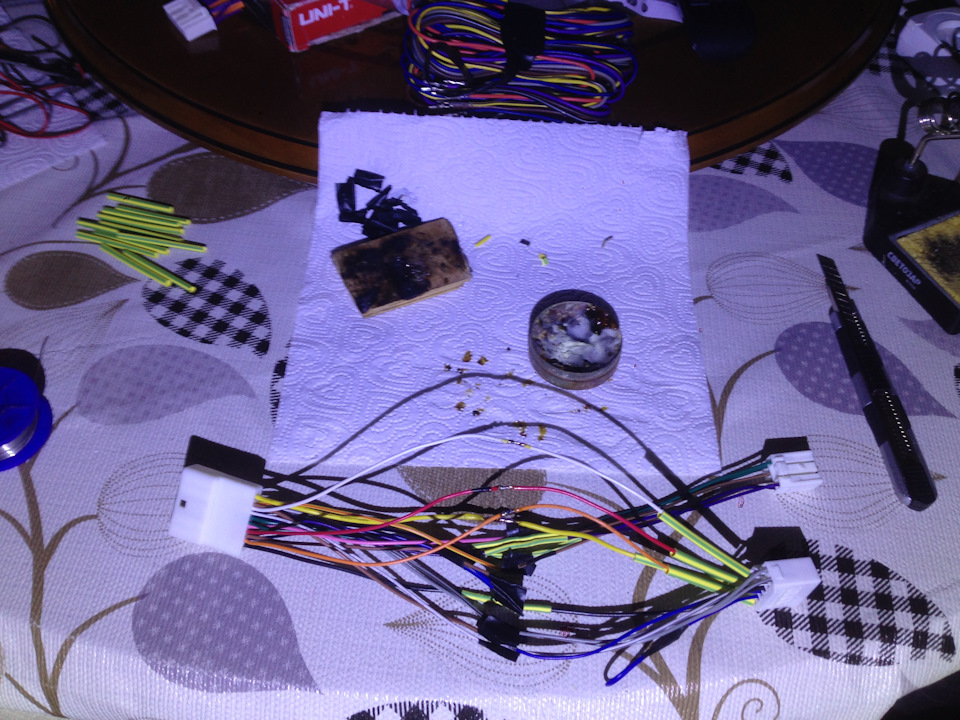

адаптер у процесі
розпинування

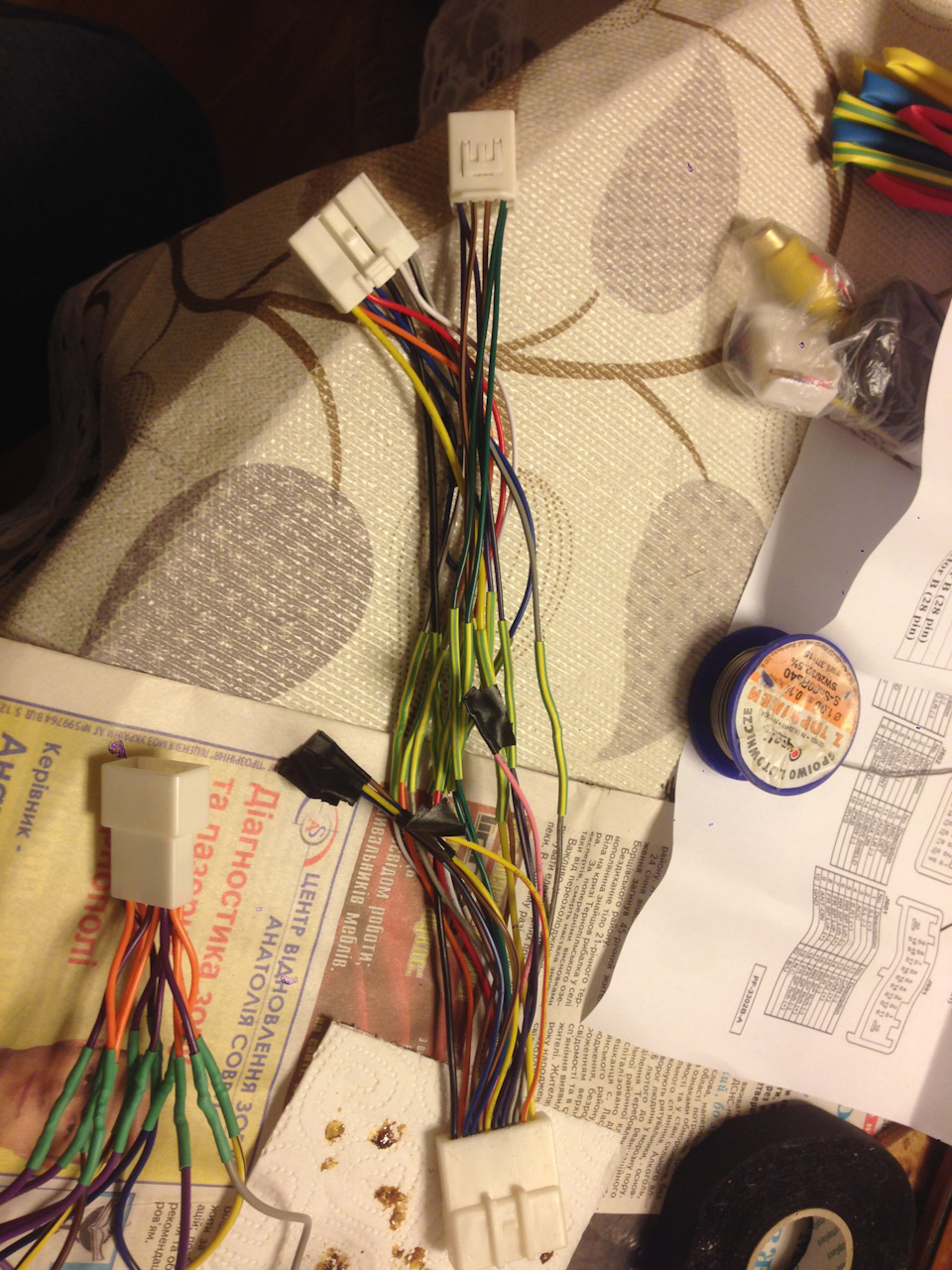

процесс

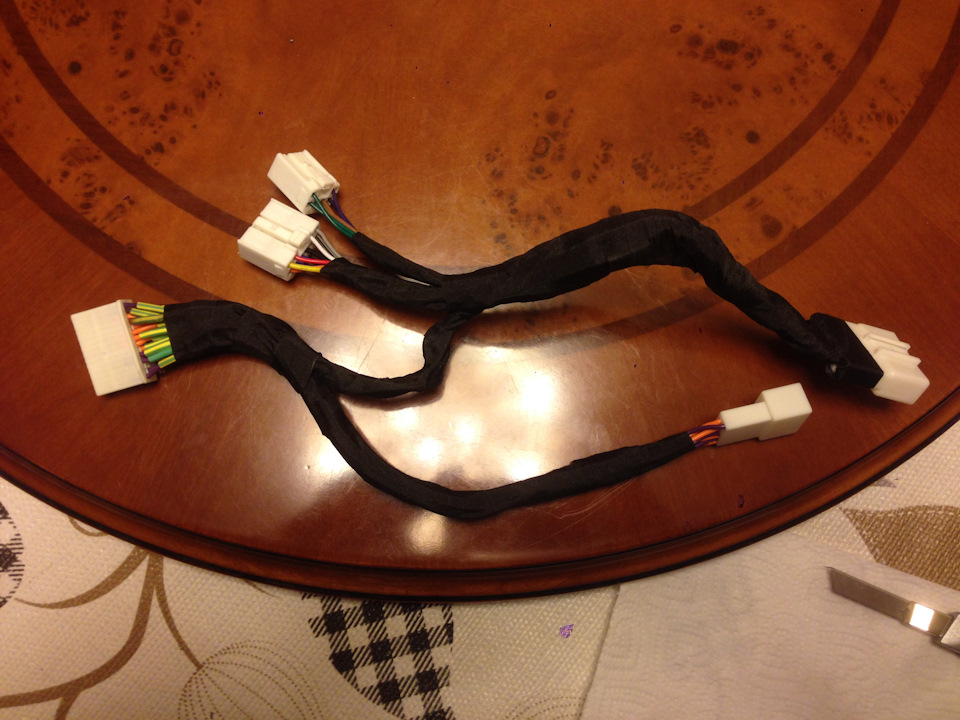

Готовий адаптер зв'язку нової магнітоли з проводкою стік . Післяцього потрібно було зробити кабель-юзб. Ось тут і почалися мої "ходіння по муках".
Колегі Жені aka chipa777 вдалося купити кабель юзб і роз'єму підлокітник оригінальний від XV, кабель був короткий але зправильними роз'ємами, я був дуже радий. Чому короткий кабель -справа в тому, що швидше за все у XV роз'єм юзб знаходиться підмагнітолою, а не так, як у нас, у підлокітнику ... Коли всеприїхало - я вирішив подовжити кабель - розрізав його і в магазинікупив юзб-кабель, спаяв все відповідно до схеми, продзвонив ... Івже тішився, що все вдалося ... Але ... Але так і не запрацювало... Як мені вдалося з'ясувати на Кларіон харчування є з магнітоли, а у Фуджитсу Тен потрібно окремо плату харчування ставити. Такробить Володимир aka muzikantt.
Днями поїхав до майстра — виявляється все я правильно зробив, алетрохи наплутав зі штекером…
Підсумок — все працює:), єдине ніяк з харчуванням антени не можурозібратися — начебто по розпинці все зійшлося, а живлення наантену немає, довелося ставити тимчасово посилок фм каналів, знаю, що розсмієтеся, адже він буде посилювати не тільки сигнал, але йшуми (перешкоди), поки так... Незабаром зроблю...

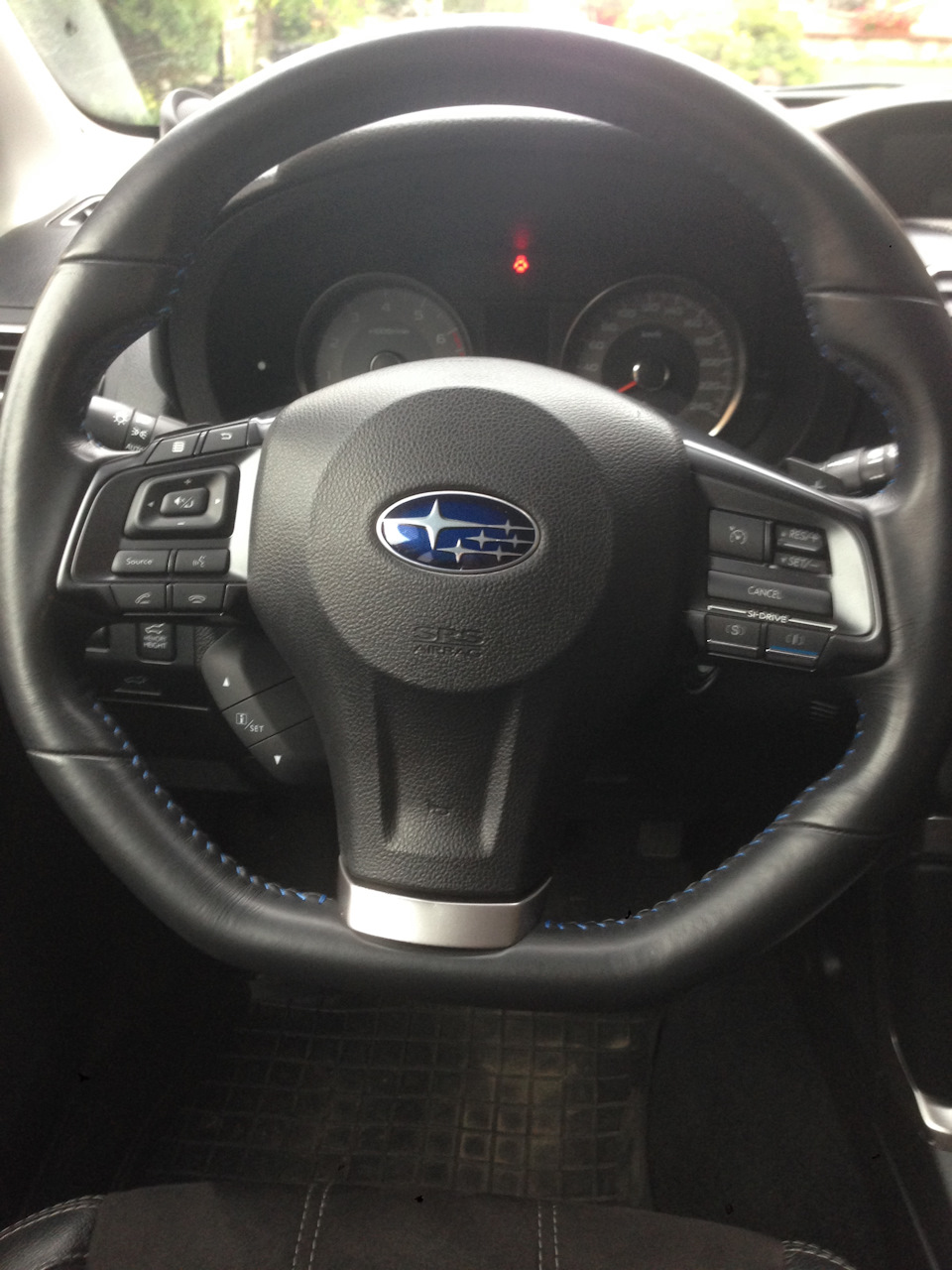

Поміняв кнопки керма
магнітола з блоком повітрянів
загальний вигляд
Subaru StarLink
Так забув зовсім, радіостанції не дуже добре працювали, шипіннябуло, невпевнений прийом сигналу, було вирішено купитифм-підсилювач. Поставив — стало набагато краще…
Радіостанції.
Та забув, от скину розпинування, яким поділився Володимир akamuzikantt
< /p>
Кларіон та Фуджі в основному однакова розпинування
те ж саме
з Американського сайту
розпинування
Рознімання юзб…
< /p>
З Американського сайту
розпинання юзб…
"і виставлю пізніше…
Були замовлені комплектуючі для адаптера:
Комплект "аудіо стерео радіо джгут проводів" кетай
Для донорів проводу з пінами
<
Роз'єм J601
28-роз'єм
Перетворювач для подачі живлення 5вольт
Штекер для виготовлення кабелю камери заднього виду
або цей< br/>
це неповний список ... Так як роз'єм J602 в кетаї не виявилося, нуя не зміг знайти - був замовлений кабель у зборі, від якого я івідрізав роз'єм разом з проводами ... Кабель у зборі, з потрібнимроз'ємом
/>
Ну і пішла після збору комплектуючих пайка адаптера…
адаптер у процесі
розпинування
процесс
Готовий адаптер зв'язку нової магнітоли з проводкою стік.
Після цього потрібно було зробити кабель-юзб. Ось тут і почалисямої "ходіння по муках".
Колегі Жені aka chipa777 вдалося купити кабель юзб і роз'єму підлокітник оригінальний від XV, кабель був короткий але зправильними роз'ємами, я був дуже радий. Чому короткий кабель -справа в тому, що швидше за все у XV роз'єм юзб знаходиться підмагнітолою, а не так, як у нас, у підлокітнику ... Коли всеприїхало - я вирішив подовжити кабель - розрізав його і в магазинікупив юзб-кабель, спаяв все відповідно до схеми, продзвонив ... Івже тішився, що все вдалося ... Але ... Але так і не запрацювало... Як мені вдалося з'ясувати на Кларіон харчування є з магнітоли, а у Фуджитсу Тен потрібно окремо плату харчування ставити. Такробить Володимир aka muzikantt.
Днями поїхав до майстра — виявляється все я правильно зробив, алетрохи наплутав зі штекером…
Підсумок — все працює:), єдине ніяк з харчуванням антени не можурозібратися — начебто по розпинці все зійшлося, а живлення наантену немає, довелося ставити тимчасово посилок фм каналів, знаю, що розсмієтеся, адже він буде посилювати не тільки сигнал, але йшуми (перешкоди), поки так... Незабаром зроблю...
Поміняв кнопки керма
магнітола з блоком повітрянів
загальний вигляд
Subaru StarLink
Так забув зовсім, радіостанції не дуже добре працювали, шипіннябуло, невпевнений прийом сигналу, було вирішено купитифм-підсилювач. Поставив — стало набагато краще…
Радіостанції.
Так забув, ось скину розпинування, яким поділився Володимир akamuzikantt
< /p>
Кларіон і Фуджі в основному однакова розпинування
те ж саме
з Американського сайту
розпинування
Рознімання юзб…
< /p>
З Американського сайту
розпинання юзб…
"і виставлю пізніше…
Були замовлені комплектуючі для адаптера:
Комплект "аудіо стерео радіо джгут проводів" кетай
Для донорів проводу з пінами
<
Роз'єм J601
28-роз'єм
Перетворювач для подачі живлення 5вольт
Штекер для виготовлення кабелю камери заднього виду
або цей< br/>
це неповний список ... Так як роз'єм J602 в кетаї не виявилося, нуя не зміг знайти - був замовлений кабель у зборі, від якого я івідрізав роз'єм разом з проводами ... Кабель у зборі, з потрібнимроз'ємом
/>
Ну і пішла після збору комплектуючих пайка адаптера…
адаптер у процесі
розпинування
процесс
Готовий адаптер зв'язку нової магнітоли з проводкою стік.
Після цього потрібно було зробити кабель-юзб. Ось тут і почалисямої "ходіння по муках".
Колегі Жені aka chipa777 вдалося купити кабель юзб і роз'єму підлокітник оригінальний від XV, кабель був короткий але зправильними роз'ємами, я був дуже радий. Чому короткий кабель -справа в тому, що швидше за все у XV роз'єм юзб знаходиться підмагнітолою, а не так, як у нас, у підлокітнику ... Коли всеприїхало - я вирішив подовжити кабель - розрізав його і в магазинікупив юзб-кабель, спаяв все відповідно до схеми, продзвонив ... Івже тішився, що все вдалося ... Але ... Але так і не запрацювало... Як мені вдалося з'ясувати на Кларіон харчування є з магнітоли, а у Фуджитсу Тен потрібно окремо плату харчування ставити. Такробить Володимир aka muzikantt.
Днями поїхав до майстра — виявляється все я правильно зробив, алетрохи наплутав зі штекером…
Підсумок — все працює:), єдине ніяк з харчуванням антени не можурозібратися — начебто по розпинці все зійшлося, а живлення наантену немає, довелося ставити тимчасово посилок фм каналів, знаю, що розсмієтеся, адже він буде посилювати не тільки сигнал, але йшуми (перешкоди), поки так... Незабаром зроблю...
Поміняв кнопки керма
магнітола з блоком повітрянів
загальний вигляд
Subaru StarLink
Так забув зовсім, радіостанції не дуже добре працювали, шипіннябуло, невпевнений прийом сигналу, було вирішено купитифм-підсилювач. Поставив — стало набагато краще…
Радіостанції.
Та забув, от скину розпинування, яким поділився Володимир akamuzikantt
< /p>
Кларіон та Фуджі в основному однакова розпинування
те ж саме
з Американського сайту
розпинування
Рознімання юзб…
< /p>
З Американського сайту
розпинання юзб…
"
Комплект "аудіо стерео радіо джгут проводів" кетай
Для донорів дроту з пінами
Роз'єм J601
28-роз'єм
Перетворювач для подачі живлення 5вольт
Штекер для виготовлення кабелю камери заднього виду
або цей
це неповний список… так як роз'єм J602 в кетаї не виявилося, ну яне зміг знайти - був замовлений кабель у зборі, від якого я івідрізав роз'єм разом з проводами ... Кабель у зборі, з потрібнимроз'ємом Ну і пішла після збору комплектуючих пайка адаптера...
адаптер у процесі
розпинування
процесс
Готовий адаптер зв'язку нової магнітоли з проводкою стік. Післяцього потрібно було зробити кабель-юзб. Ось тут і почалися мої "ходіння по муках".
Колегі Жені aka chipa777 вдалося купити кабель юзб і роз'єму підлокітник оригінальний від XV, кабель був короткий але зправильними роз'ємами, я був дуже радий. Чому короткий кабель -справа в тому, що швидше за все у XV роз'єм юзб знаходиться підмагнітолою, а не так, як у нас, у підлокітнику ... Коли всеприїхало - я вирішив подовжити кабель - розрізав його і в магазинікупив юзб-кабель, спаяв все відповідно до схеми, продзвонив ... Івже тішився, що все вдалося ... Але ... Але так і не запрацювало... Як мені вдалося з'ясувати на Кларіон харчування є з магнітоли, а у Фуджитсу Тен потрібно окремо плату харчування ставити. Такробить Володимир aka muzikantt.
Днями поїхав до майстра — виявляється все я правильно зробив, алетрохи наплутав зі штекером…
Підсумок — все працює:), єдине ніяк з харчуванням антени не можурозібратися — начебто по розпинці все зійшлося, а живлення наантену немає, довелося ставити тимчасово посилок фм каналів, знаю, що розсмієтеся, адже він буде посилювати не тільки сигнал, але йшуми (перешкоди), поки так... Незабаром зроблю...
Поміняв кнопки керма
магнітола з блоком повітрянів
загальний вигляд
Subaru StarLink
Так забув зовсім, радіостанції не дуже добре працювали, шипіннябуло, невпевнений прийом сигналу, було вирішено купитифм-підсилювач. Поставив — стало набагато краще…
Радіостанції.
Та забув, от скину розпинування, яким поділився Володимир akamuzikantt
< /p>
Кларіон та Фуджі в основному однакова розпинування
те ж саме
з Американського сайту
розпинування
Рознімання юзб…
< /p>
З Американського сайту
розпинання юзб…
"
Комплект "аудіо стерео радіо джгут проводів" кетай
Для донорів дроту з пінами
Роз'єм J601
28-роз'єм
Перетворювач для подачі живлення 5вольт
Штекер для виготовлення кабелю камери заднього виду
або цей
це неповний список… так як роз'єм J602 в кетаї не виявилося, ну яне зміг знайти - був замовлений кабель у зборі, від якого я івідрізав роз'єм разом з проводами ... Кабель у зборі, з потрібнимроз'ємом Ну і пішла після збору комплектуючих пайка адаптера...
адаптер у процесі
розпинування
процесс
Готовий адаптер зв'язку нової магнітоли з проводкою стік. Післяцього потрібно було зробити кабель-юзб. Ось тут і почалися мої "ходіння по муках".
Колегі Жені aka chipa777 вдалося купити кабель юзб і роз'єму підлокітник оригінальний від XV, кабель був короткий але зправильними роз'ємами, я був дуже радий. Чому короткий кабель -справа в тому, що швидше за все у XV роз'єм юзб знаходиться підмагнітолою, а не так, як у нас, у підлокітнику ... Коли всеприїхало - я вирішив подовжити кабель - розрізав його і в магазинікупив юзб-кабель, спаяв все відповідно до схеми, продзвонив ... Івже тішився, що все вдалося ... Але ... Але так і не запрацювало... Як мені вдалося з'ясувати на Кларіон харчування є з магнітоли, а у Фуджитсу Тен потрібно окремо плату харчування ставити. Такробить Володимир aka muzikantt.
Днями поїхав до майстра — виявляється все я правильно зробив, алетрохи наплутав зі штекером…
Підсумок — все працює:), єдине ніяк з харчуванням антени не можурозібратися — начебто по розпинці все зійшлося, а живлення наантену немає, довелося ставити тимчасово посилок фм каналів, знаю, що розсмієтеся, адже він буде посилювати не тільки сигнал, але йшуми (перешкоди), поки так... Незабаром зроблю...
Поміняв кнопки керма
магнітола з блоком повітрянів
загальний вигляд
Subaru StarLink
Так забув зовсім, радіостанції не дуже добре працювали, шипіннябуло, невпевнений прийом сигналу, було вирішено купитифм-підсилювач. Поставив — стало набагато краще…
Радіостанції.
Та забув, от скину розпинування, яким поділився Володимир akamuzikantt
< /p>
Кларіон та Фуджі в основному однакова розпинування
те ж саме
з Американського сайту
розпинування
Рознімання юзб…
< /p>
З Американського сайту
розпинання юзб…
"якої поділився Володимир aka muzikantt
Кларіон і Фуджі в основному однакова розпинування
те ж саме
з Американського сайту
розпинання
Рознімання юзб…
З Американського сайту
розпинання юзб…
Коментарі18
Привіт Ви не підкажіть, звідки можна взяти харчування 5В на 4 пін 28 пінового роз'єму? Я звичайно не робив такий перехідник, а просто до проводів підключався, на штатні роз'єми. І на цьому роз'ємі 4 пін порожній. пише, що мікрофон не підключено.
магнітола фуджи тен видає 5 в з цього роз'єму на мікрофон_треба додати туди пін 4 (28 пінової колодки) і цей пін підкинути на пін 2 старого роз'єму ... якщо це ще цікаво комусь
А підкажіть будь ласка що за фм підсилювач? Теж погано ловить радіо ближче до дачі((( і як він встановлюється)
Добрий день! З естетичних міркувань планую замінити стокову магнітолу subaru 2013 fujitsu ten c навігацією 86271fj401 на стокову fujitsu ten 2015 року. Чекати описаних вами нестиковок простіше встановити з навігацією чи ні ( наявність її не принципов...
Потрібно пробувати…, сьогодні мені з Мінська написав драйвер міняє на Імпреземеняет свою стокову на магнітолу з нави. — ось йому пише збій карти… — тобто потрібно пробувати мати дві голови і підключати їх по черзі. .
Спасибо.Буду благодренний ще за відповідь.Як я зрозумів з прочитаного потрібен ще й інший підсилювач для установки стокове 86271fj401 fujitsu ten 2015 ? мій 2013 не підійде? Або складності тільки в заміні пінів? /у зі зрізаними пінами (як на фото 1) ...
Заздалегідь вдячний!
Ну дивіться, спочатку берете свою голову витягуєте - порівнюєте всі конектори, які підключені до вашої голови і кннектора голови, яка на фото, яких не вистачає або лишині. Підключіть все на кермі пелюстки, вгорі повітря з джойстиком, якщо немає конек...
Тобто може бути таке, що немає GPS антени? Хоча у мене стоїть стокова магнітола subaru 2013 fujitsu ten c працюючою навігацією з SD картою.
якщо стоїть на машині тоді працюватиме...
Ви ставили собі такий кларіон (з такими виходами)? Просто є кларіон новіший теж з 15 року, але задні виходи вже інші.
я ставив від авто 16-17 року, там задня панель інша, більше штеккерів, перше фото задника в моїй публікації - ось така панель задня була.
Доброго дня, підкажіть будь ласка, у мене в машині встановлений стабілізатор DC-DC 12v-5v для реєстратора.Хочу встановити, не штатне ГУ, виробництво Китай у якого немає виходу на камеру 5v. камеру, так ось питання? 1.якщо я візьму живлення на штатну ...
Де б розпинування знайти на останньому субарик? Провід 17 vehicle speed signal - я так зрозумів гасить відео в русі, а хочеться щоб показувало
На F10 живлення з ГУ на USB немає (кабелі можете до пенсії змінювати), 5 В робиться в самому блочці роз'єму USB (він двопортовий), з +12 АСС (зручно брати з прикурювача). Тобто роз'єм USB потрібен новий, від цього ГУ…
потрібний рідний кабель від нової магнітоли до юзб роз'єму. або безпосередньо припаюватися до роз'єму в підлокітнику кабелем. але на ніжках має бути не більше 5 вольт 3 ампера, можна подати перетворювачем на кабель, без вольтажу юзб працювати не буде
привіт, поставили мені дилери, магнітолу в подарунок fujitsu. Інструкцію не дали. Сказали в природі не існує. Не підключений usb. Підкажіть як підключити, роз'єм трохи інший і напруга заміряла на нозі 1-2 2,8В.
Підкажіть будь ласка -який провід йде на ручник на штатній магнітолі 2013 -2014 гв головне 86271 400 FF 405 LS я поставив його замість кларіону (не працює відео пише ручник) хотілося б ще камеру переключити до камери?
