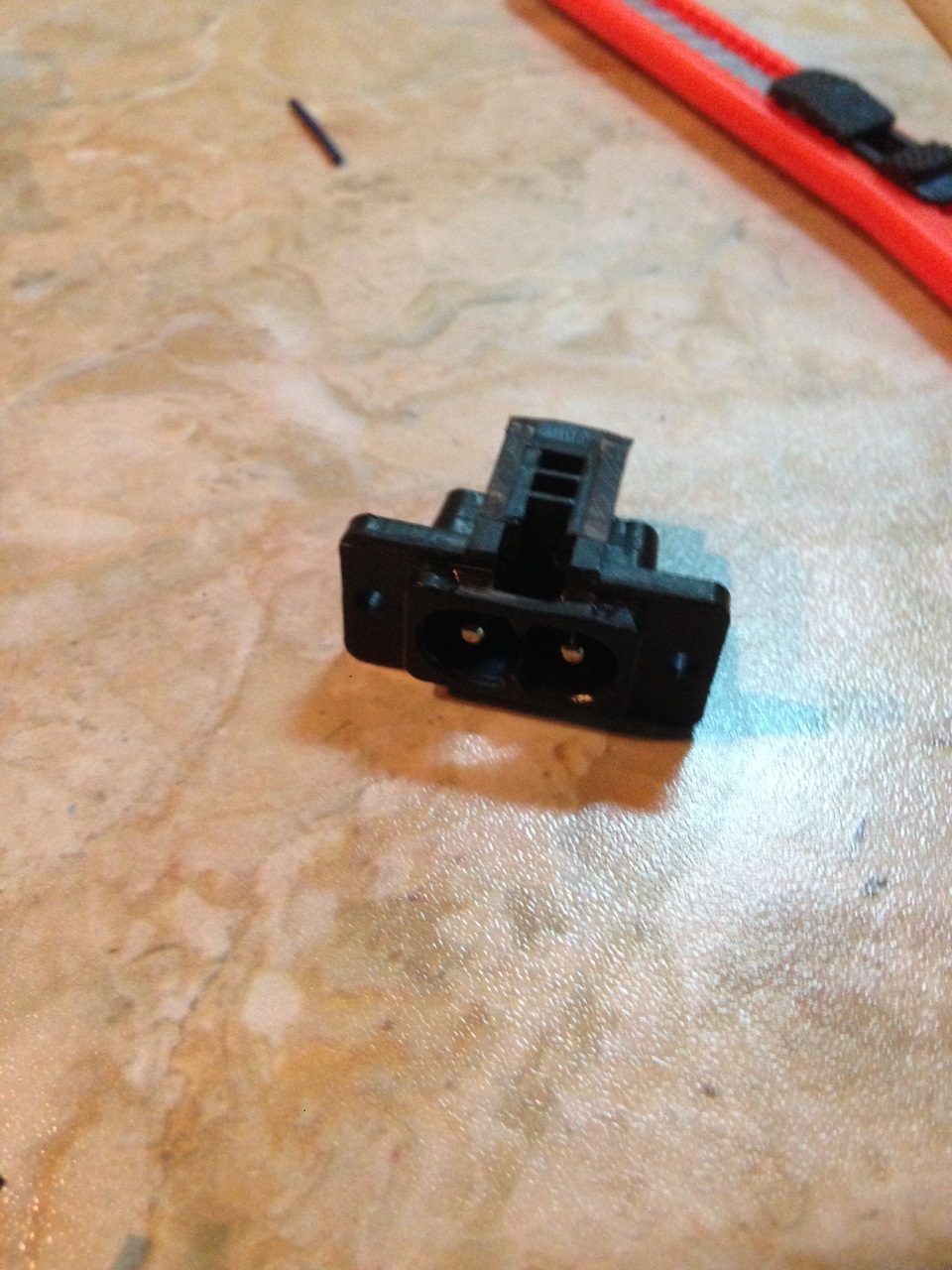

Значить так… У першій частині проекту підсвічування було змонтованодіодну стрічку на полицю-шторку багажного відділення Наступнезавдання полягає в тому, щоб приєднати діод.Стрічку до живленняавтомобіля. Поставити стабілізатор напруги, але забігаючи наперед, скажу, що в ланцюзі стабілізатора немає.Я його, в принципі, знайшові можна замовити, але чекати трохи довго і все-таки вирішивпід'єднувати без нього... Способів підключення теж кілька, неособливо затримуватимуся на них, скажу лише одне, підключення можназробити як Вам завгодно, але воно має бути не дуже вандальним іправильним, тому спочатку задумав вирізати в боковині картиправильний отвір і з внутрішньої сторони прикрутити роз'єм "мамку", але курочити і тим самим. Більше розбирати зараз у гаражі (не дужетеплому) я не хотів, щоб не пошкодити нічого, а зробити, тобтосховати за обшивку роз'єм завжди можна і теплі пори року ... Ось ісам роз'єм
Трохи довелося попрацювати напіллінгом, трохи відкусити зайве ...щоб він був компактним. Ну а тепер, все по порядку:1. Демонтажліхтарика з боковини обшивки багажного відділення Так якдіод.Стрічку я вирішив приєднати паралельно ліхтареві освітлення, потрібно зняти сам плафончик. Для цього у мене є пластиковий набірзнімачів, (або тоненькою викруткою) взяв найтонший. У нас ліхтаррозташований паралельно щодо поверхні дороги, з протилежної сторонималенькому вимикачу (сторона ліхтаря від дверей багажного отд.)підсунув знімач і легенько з правильним натиском (щоб не пошкодитинічого) підробив його. На цій стороні плафона є клямка, а з бокувимикача плафон має місце з'єднання зі штеккером проводки.

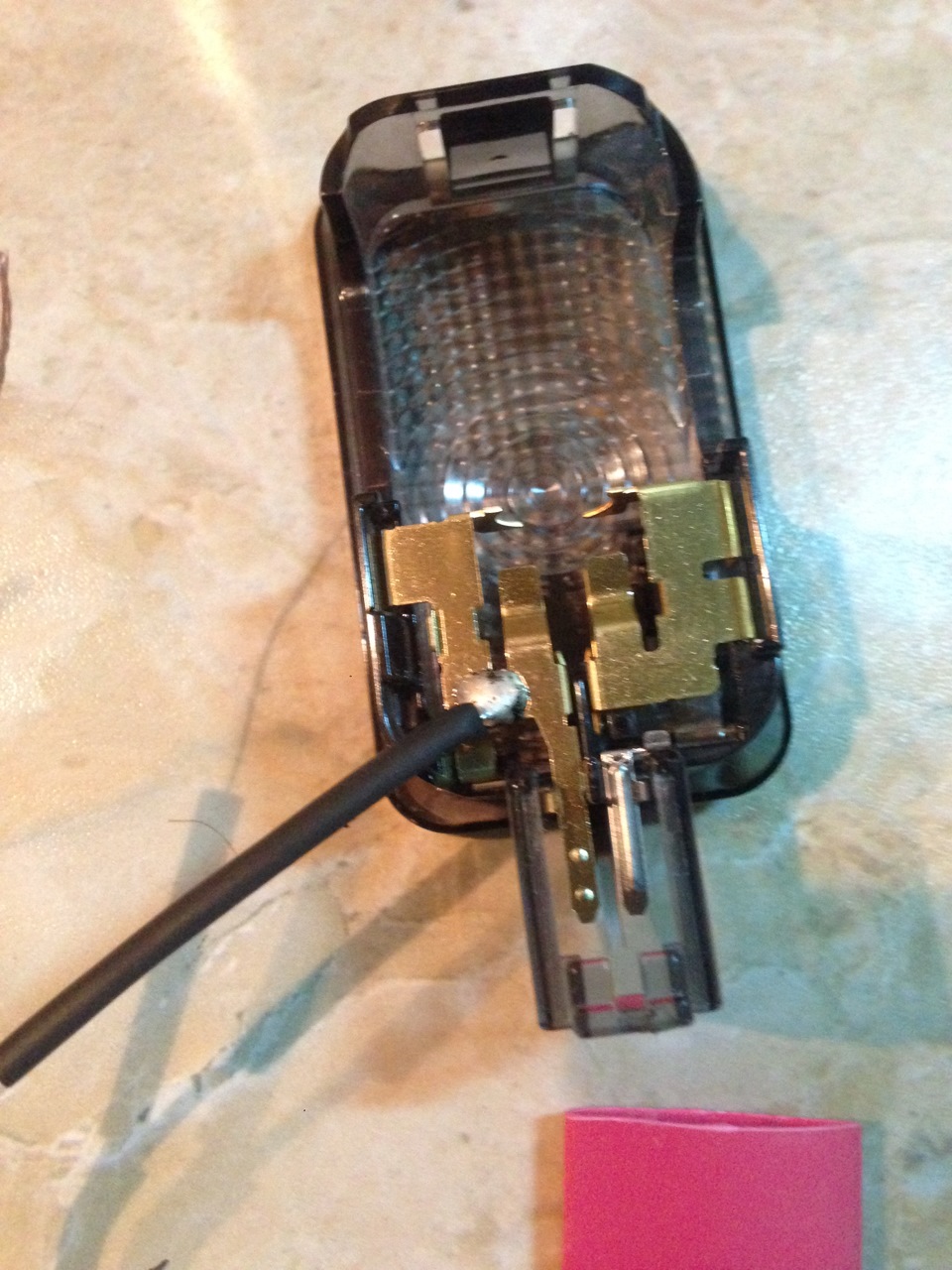

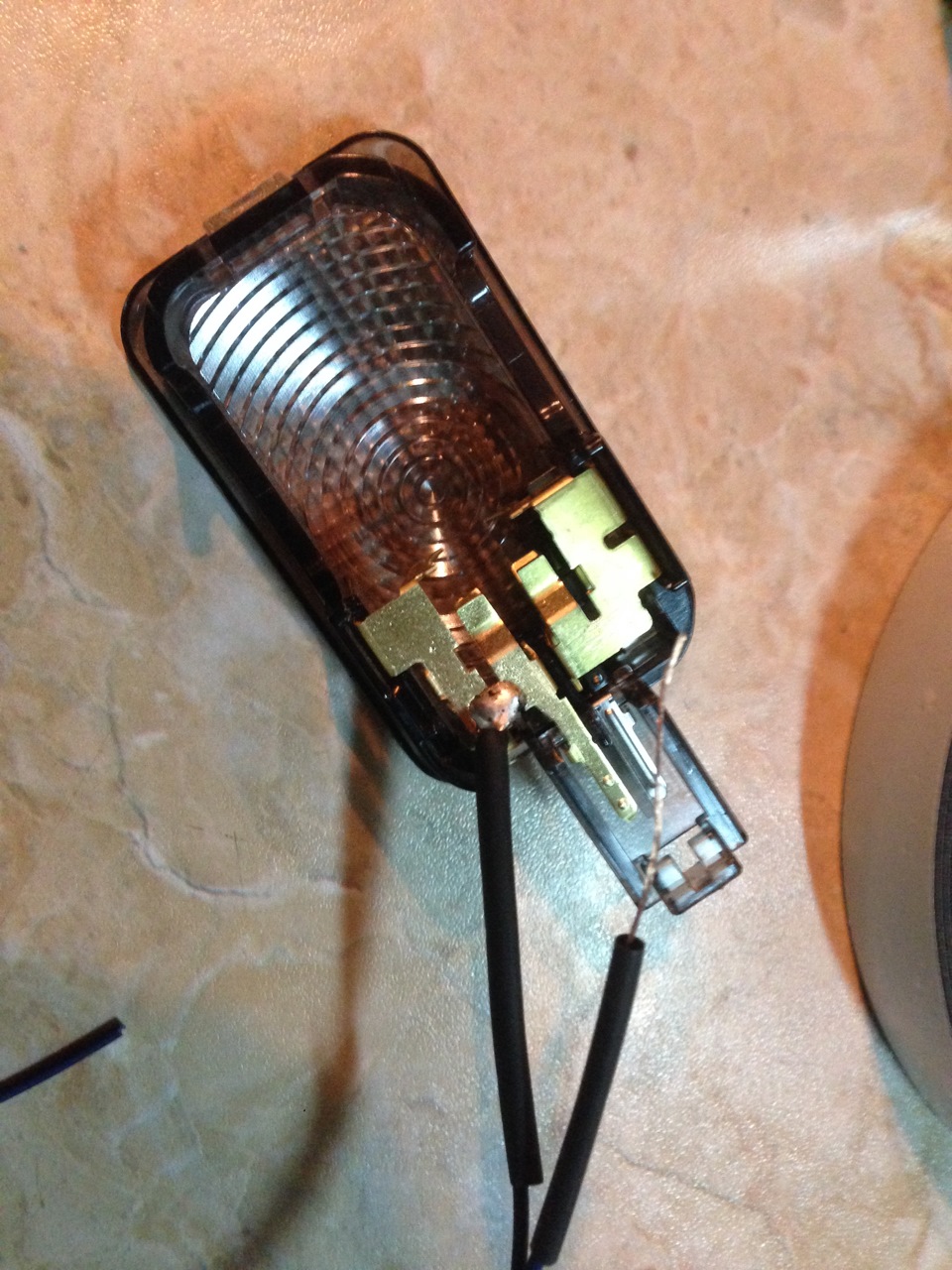

2. Пайка кабелю до контактів ліхтаря Враховуючи правилапаяння, приступаємо до роботи. Беремо кабель, який залишився післятого, як відрізали частину з штеккером і припаяли до стрічки, Відрізаємо 20-25см. І оголюємо з двох кінців проводки. Після цієїманіпуляції один кінець проводків будемо припаювати до контактівплафона. Перед пайкою, на кожен проводок надів термоусадку. Довжинапроводків повинна бути такою, щоб кабель обігнув плафон і попроекції вийшов усередину багажного. Відділення.

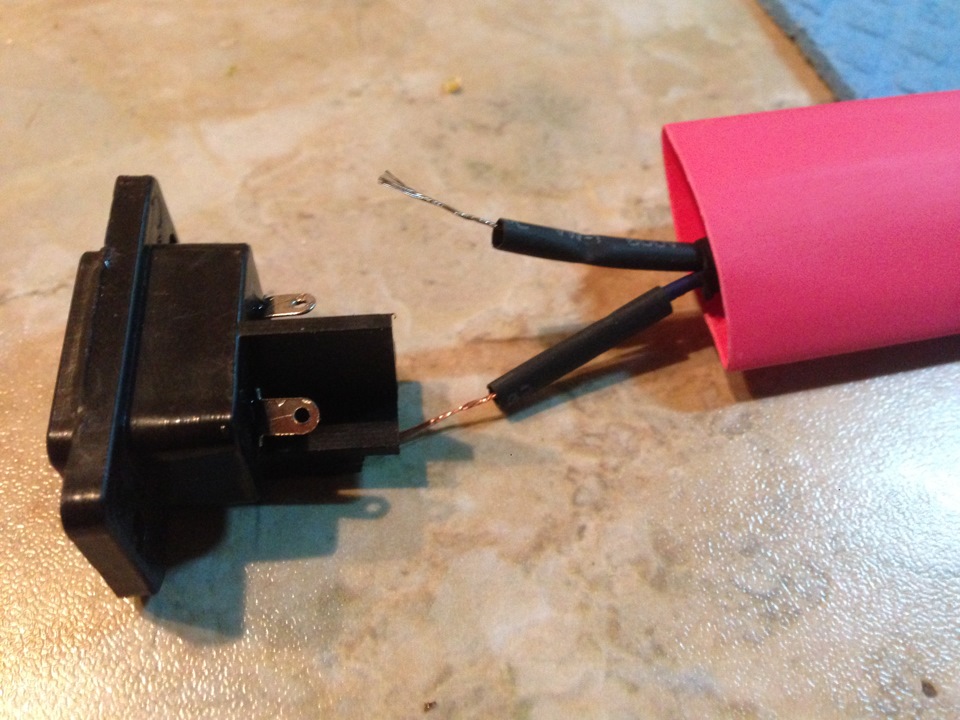

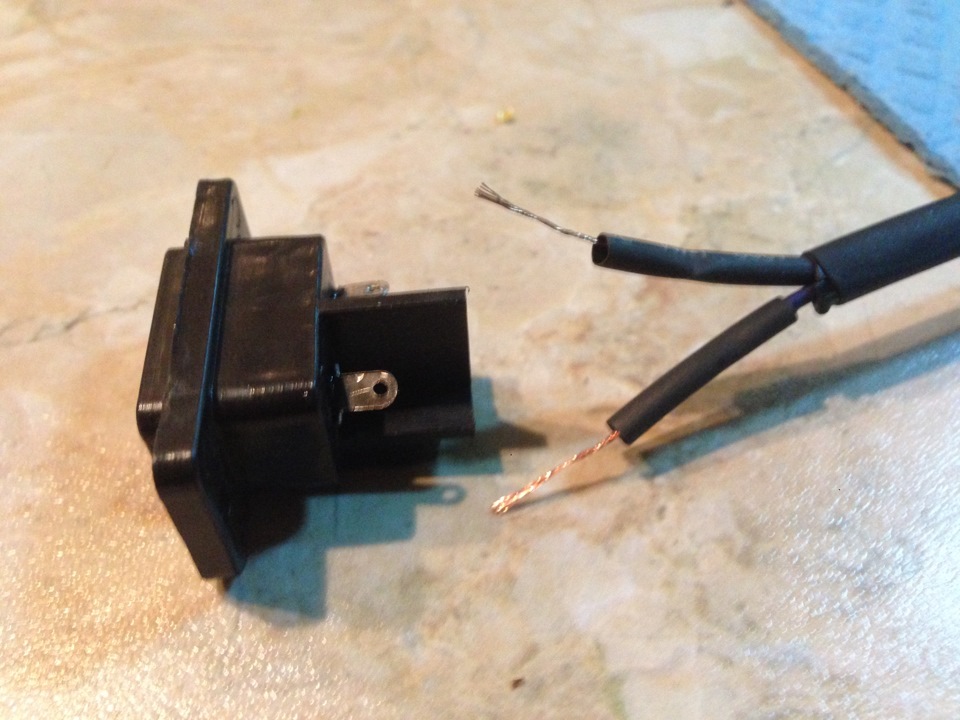

3. Пайка кабелю до контактів роз'єму "мамки".Термоусадку на коженпроводок перед паянням і термоусадка велика на весь кабель. Я щезаізолював кінець "мамки"
Заізолював на двох кінцях перехідника
Ізолювати потрібно акуратно — дуже тонкі проводки.
Ізольований кінець роз'єму.
b> 4. Встановлення плафона на місце
Наступним етапом буде встановлення на місце плафона, — зробити цепотрібно дуже акуратно, щоб не пошкодити проводки кабелю, тобтоз'єднуємо штатний роз'єм з плафоном, вставляємо кінець плафона (тобто що від конектора) в паз обшивки, виводимо правильно кабель із малим натиском защіпковуємо плафон на місце.
5. Встановлення полиці, приєднання підсвічування
Встановлюємо полицю на своє місце. УВАГА! При під'єднанністрічки важливо враховувати полярно "+" і "-" ... Не хвилюйтеся, якщо вона не засвітиться, у мене теж таке було, думав БЛИНННННН, треба розбирати, але витягнув штеккер, перевернув його на 180гр. Ізнову ввімкнув… і ось воно!
Хай буде СВІТЛО!
Світить пристойно, вистачає однієї стрічки…
Вимкнув світло в гаражі…
Кабель поки висить, я його загорнув за полицю, потім щосьпридумаю, щоб не клацав))…… Мені сподобалося Фото видали. Так… малоне забув. При закритті шторки заважала стяжка, якою я стягнувкінець припаяних проводків до стрічки, довелося зрізати, потрібнобуде клейовим пістолетом знерухомити кінець стрічки з проводом. Нуось, "проект Підсвічування" завершено, може кому буде на допомогу, пишіть…, радьте…, звертайтеся — допоможу, якщо що…
ВСІМ СВІТ! < /b>
"виводимо правильно кабель і з малим натиском защіпковуємо плафонна місце. > 5. Встановлення полиці, приєднання підсвічування
Встановлюємо полицю на своє місце. УВАГА! При під'єднанні стрічкиважливо враховувати полярно "+" і "-" ... Не хвилюйтеся, якщо вонане засвітиться, у мене теж таке було, думав БЛИНННННН, требарозбирати, але витягнув штеккер, перевернув його на 180гр. І зновуввімкнув… і ось воно!
Хай буде СВІТЛО!
Світить пристойно, вистачає однієї стрічки…
Вимкнув світло в гаражі…
Кабель поки висить, я його загорнув за полицю, потім щосьпридумаю, щоб не клацав))…… Мені сподобалося Фото видали. Так… малоне забув. При закритті шторки заважала стяжка, якою я стягнувкінець припаяних проводків до стрічки, довелося зрізати, потрібнобуде клейовим пістолетом знерухомити кінець стрічки з проводом. Нуось, "проект Підсвічування" завершено, може кому буде на допомогу, пишіть…, радьте…, звертайтеся — допоможу, якщо що…
ВСІМ СВІТ! < /b>
"виводимо правильно кабель і з малим натиском защіпковуємо плафонна місце. > 5. Встановлення полиці, приєднання підсвічування
Встановлюємо полицю на своє місце. УВАГА! При під'єднанні стрічкиважливо враховувати полярно "+" і "-" ... Не хвилюйтеся, якщо вонане засвітиться, у мене теж таке було, думав БЛИНННННН, требарозбирати, але витягнув штеккер, перевернув його на 180гр. І зновуввімкнув… і ось воно!
Хай буде СВІТЛО!
Світить пристойно, вистачає однієї стрічки…
Вимкнув світло в гаражі…
Кабель поки висить, я його загорнув за полицю, потім щосьпридумаю, щоб не клацав))…… Мені сподобалося Фото видали. Так… малоне забув. При закритті шторки заважала стяжка, якою я стягнувкінець припаяних проводків до стрічки, довелося зрізати, потрібнобуде клейовим пістолетом знерухомити кінець стрічки з проводом. Нуось, "проект Підсвічування" завершено, може кому буде на допомогу, пишіть…, радьте…, звертайтеся — допоможу, якщо що…
ВСІМ СВІТ! < /b>
