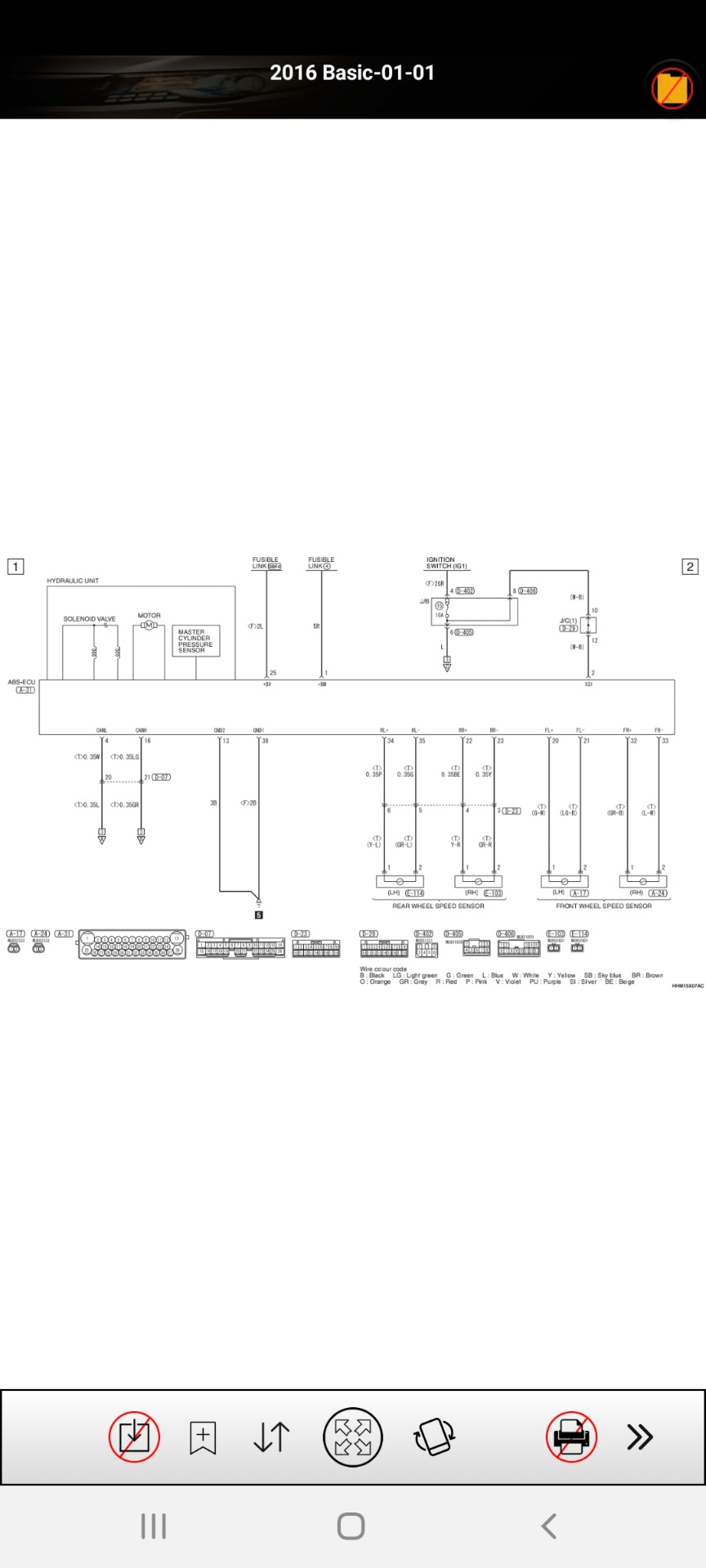

Основна схема ABS
Як я і писав тиждень тому, заміна датчика не вирішила питання.
Я почав вивчати електросхеми авто (дякую за інформацію Аndriia) br/>
Все знайшов на mmc-manuals.ru.
Продзвонювати почав по кінцевих точках, щоб виключити несправність блоку абс.
Дібравшись до фішки А31 я трохи офігел, так як зазначені у схемі контакти були відсутні…

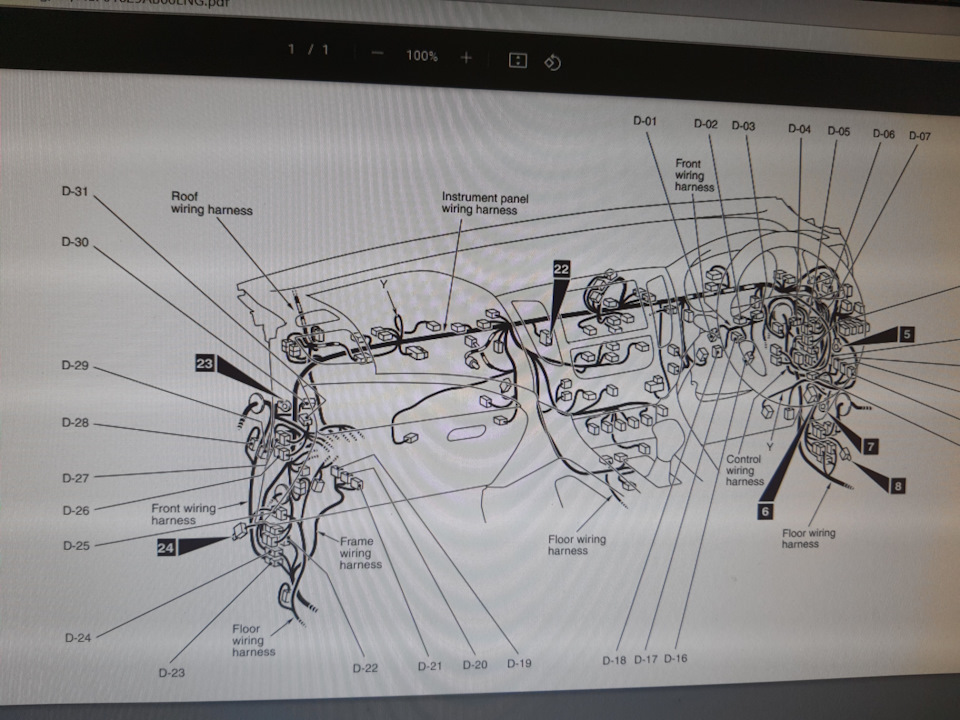

За схемою була ще проміжна фішка D23, карта вказала, що вона знаходиться зліва водійських ніг.
D23

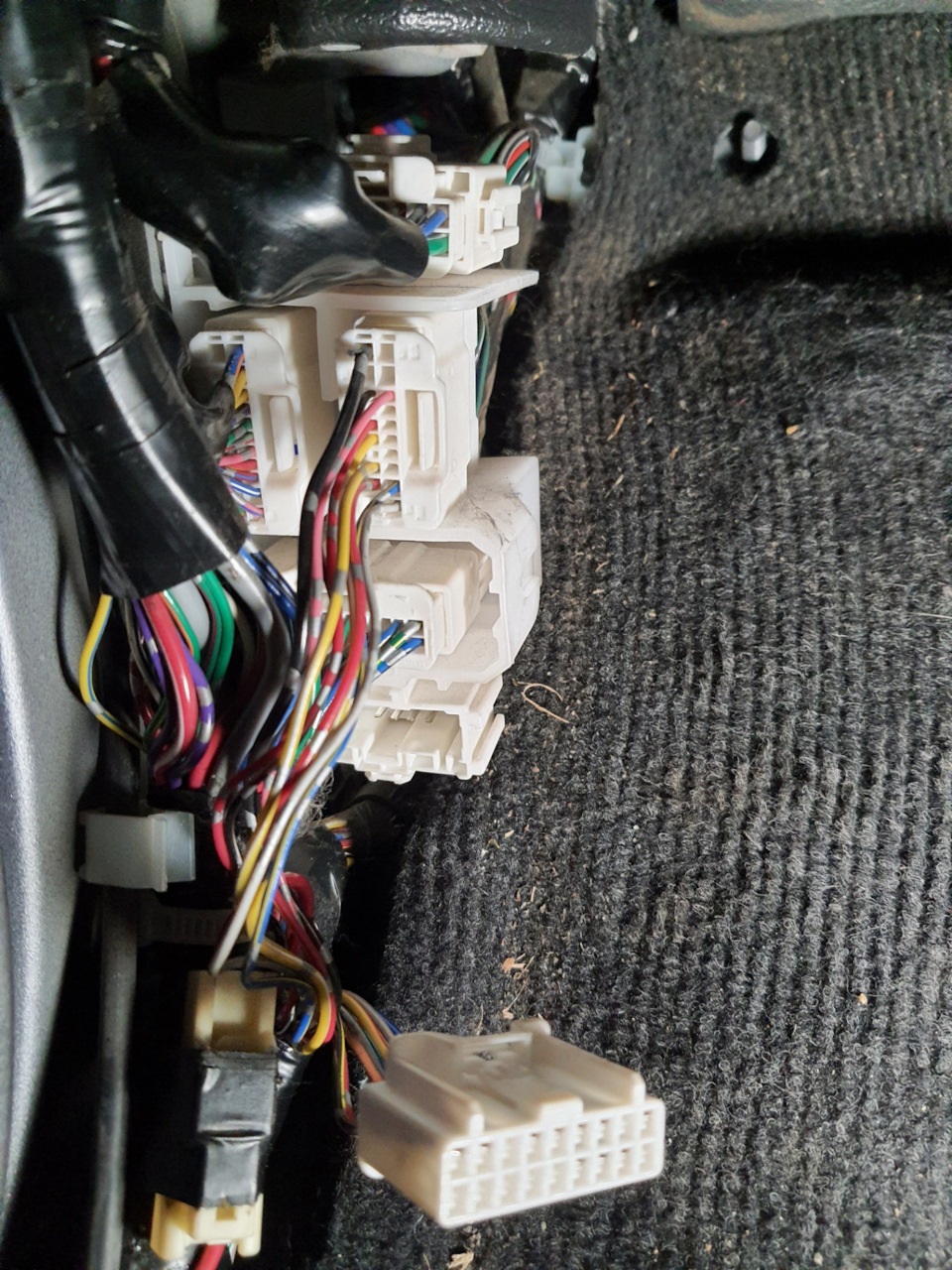

Сама нижня фішка
Після продзвонювання був виявлений обрив плюсового дроту між фішкою в ногах і фішкою датчика абс.
Обрив був знайдений практично на вході в кузов, ізоляція ціла.

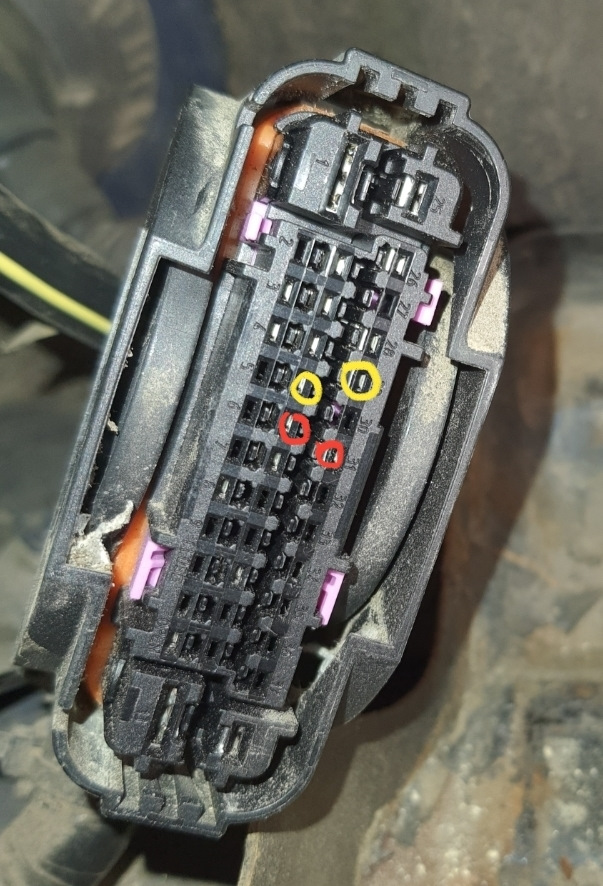

Я вирішив знайти, необхідні контакти у фішці А31… може кому буде корисно. Жовтим задній правий АБС, червоним задній лівий АБС. Пішли, завтра все пропаю і встановлю термоусадку з клеєм.
