Всім найкращого вечора :)
В електриці - я слабкий, тому прошу допомоги в підключенні діоднихкатафотів з Алі.<

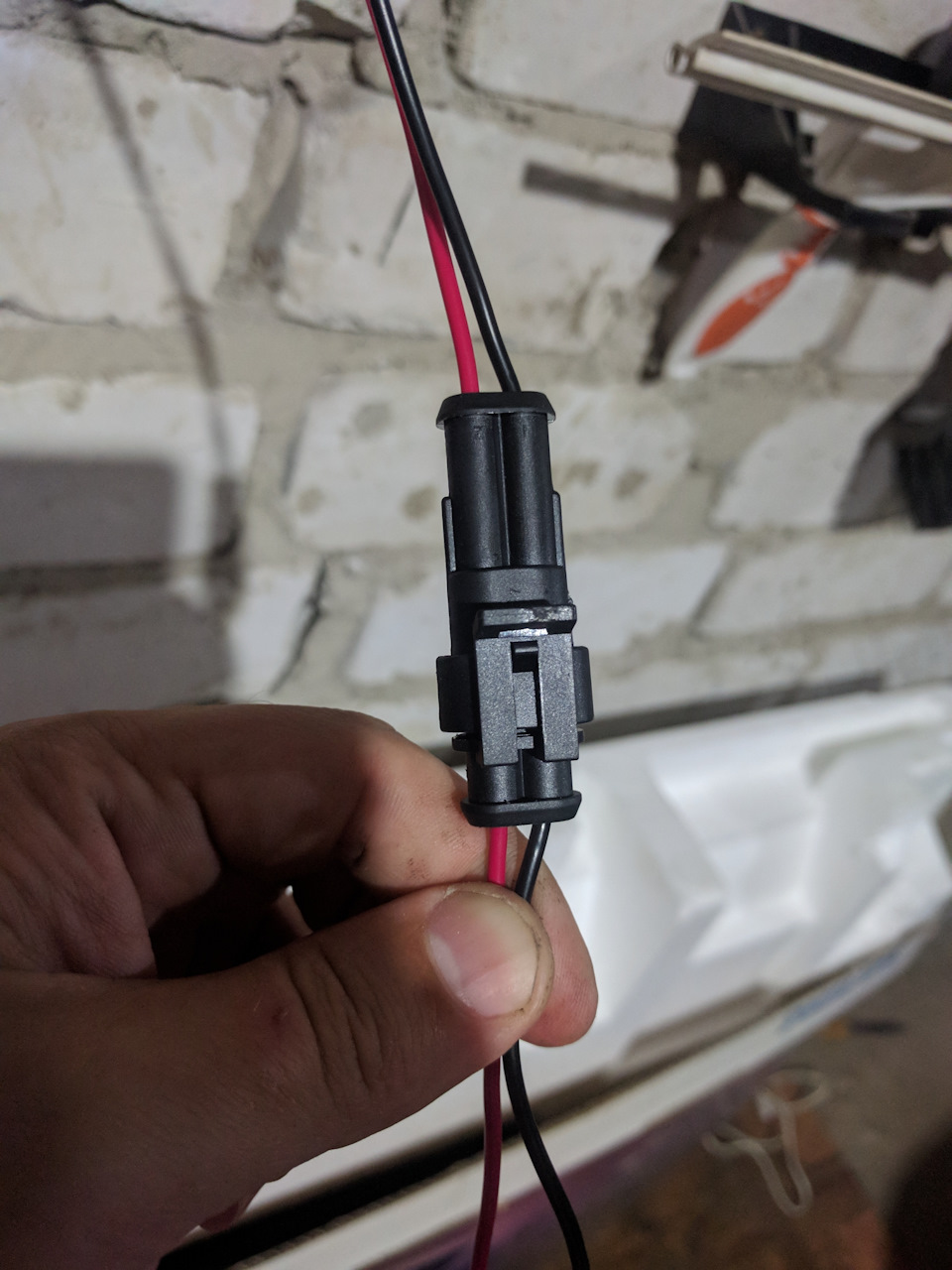

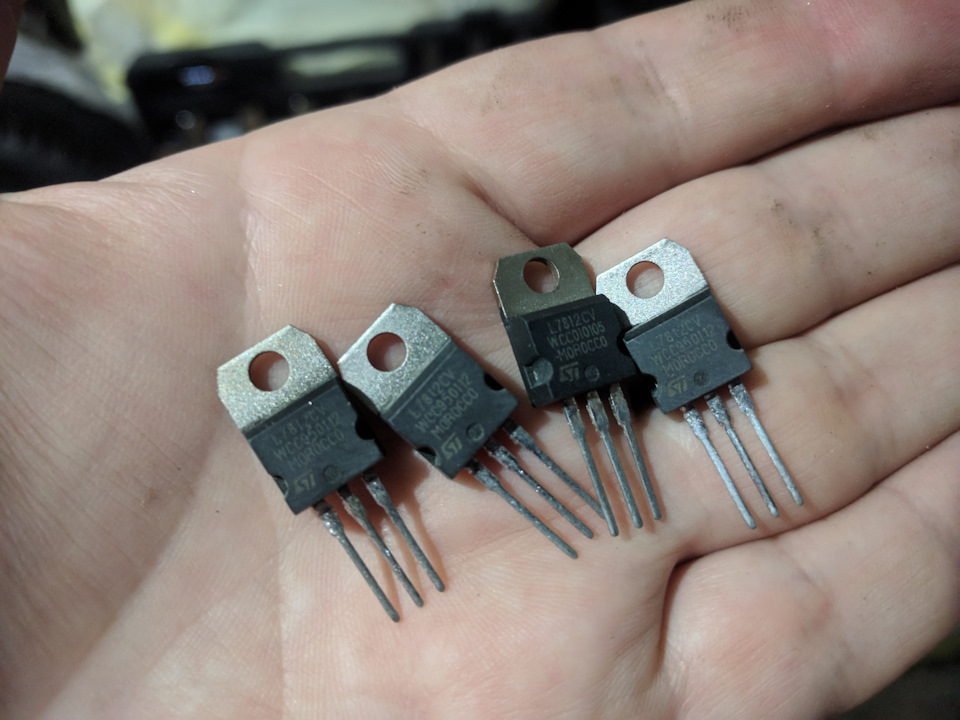

Значить погортання запису в журналах я закупився — катафоти, гофра, стабілізатори крен 12в, 2 контактний роз'єм, силікон вологостійкий..

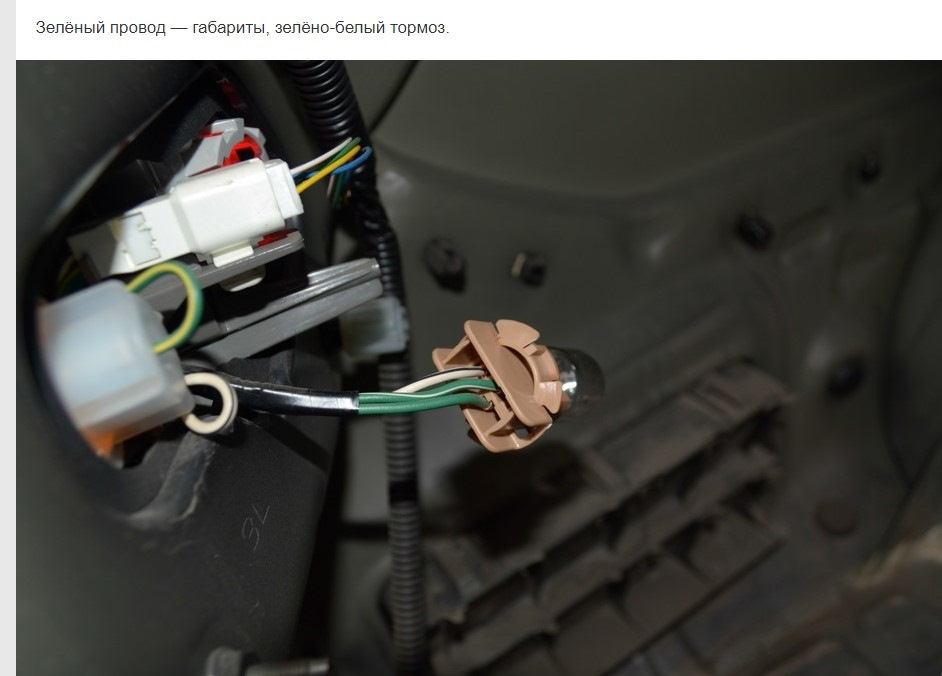

Залишилось підключити на габарит і на стоп через стабілізатор .
Так ось розкажіть докладно як на стабілізатор Правильно — завестидроти …
< /p>

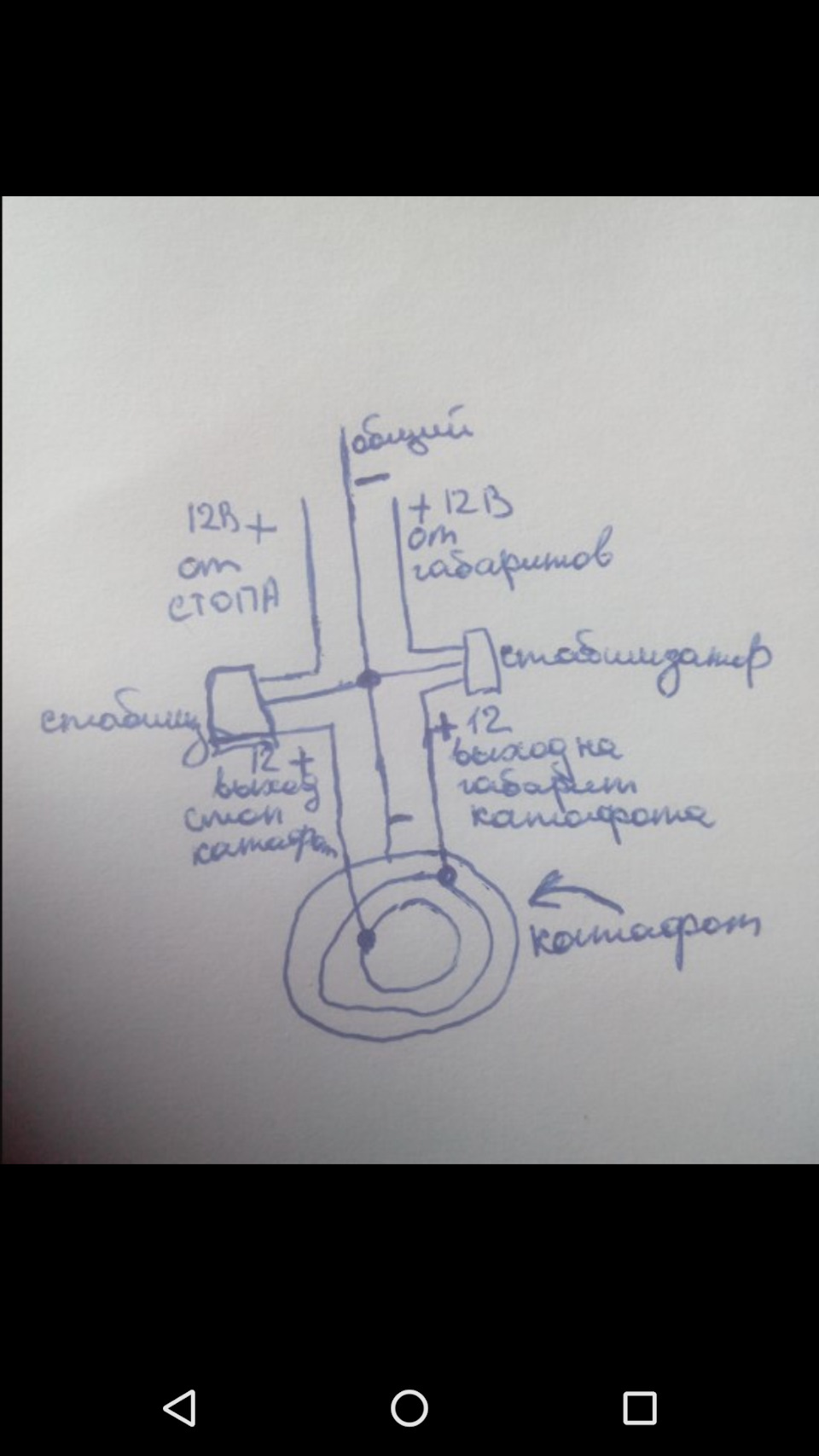

От ще схема на драйві взяв не пам'ятаю правда у кого, зробивпринтом так і лежало в телефоні
Але не зрозумію як вийшло 2+ від одного катафота? припаятися до + ізробити розведення ще одним дротом?
Коментарі16
Розібрався у підключенні?
Так начебто )) Все працювало і вчора сказали що при натисканні гальма одна сторона не посилює напруження. Треба розбирати ((
Я робив ось так
Діод навіщо?
Я не електронник, не знаю. Знайшов таку схему, хлопця попросив спаяти. Поставив. Вже рік діоди в габаритах живі. до цього як ялинка новорічна блимала
Мені просто цікаво. Діод не обов'язковий елемент. Це перестрахування, працювати без проблем і без нього буде.
Напевно))
Ось-ось, я б діод замість стабілізаторів поставив, а то й два послідовно. 2 діоди - це всього мінус 1,4 вольта від напруги живлення, світитимуть також, тільки струм буде менше, отже, менше грітися будуть. тому ж додаткова інерція при включенні, що ко...
Ооо добре що нагадав, у мене завалялися стабілізатори готові, та ще й з підстроювальним резистором, завтра напевно зроблю запис про них, поміняю у себе заодно світлодіоди
На катафоті два +, тому що два режими роботи напевно, в підлогу розжарення і на всю. Сам розбиратися скоро буду, вже прибули катафоти в транзитний пункт)))
І конденсатори, не зайвими були б по входу та виходу, на мій погляд…
Привіт. Конденсатор для чого?)) Стабілізатор в моєму розумінні щоб було 12в і не горіли діоди.
А на стабілізаторі хіба конденсатора немає?
Я думаю те що у мене більш проста версія стабілізатора .і немає конденсатора тут ... Або все ж таки є ...))) Відгукніться любителі радіоелектроніки )
Стабілізатор - це добре, тільки горять світлодіоди, в основному, від перегріву. Якщо хочеться просто стабілізувати напругу, то у випадку з машиною можна обійтися і без конденсаторів (вони потрібні для усунення випадкових стрибків напруги).
Наскільки я пам'ятаю світлодіодам небезпечний фактор стрибків струму, а не стрибків напруги, так що до цієї схеми як мінімум конденсатори потрібні!
