Так ось. Процес зняття бампера є в інших, менш лінивих товаришів уцій спільноті.Мені залишалося лише забрати катафоти, купитисвітлодіодні стрічки, розпаяти, змонтувати, запаяти, розвестипроводку, спаяти деякі мікротех деталі, підключити і радіснопотираючи натруджені руки, зняти результат на камеру Похвалитисякхм ... Для звіту! слід. Запчастини:

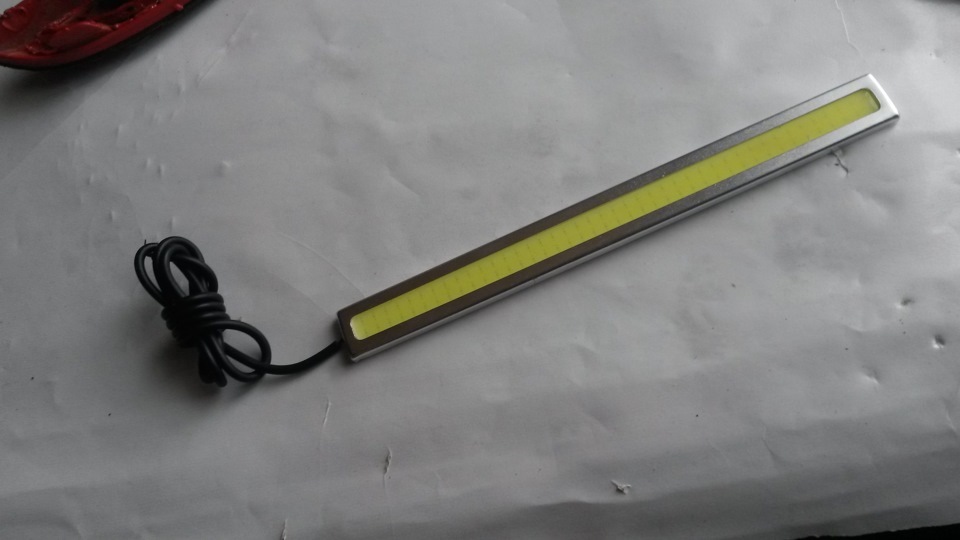

Світлодіодні стрічки типу ДХО, в корпусі типу СОВ — 2 шт (14см.).
ДХО (фотку чесно спер)
<
У процесі розколупані та надійно вкорячені в катафоти.
Діоди (фото теж щиро спер)
Діоди (як на фото) — 2 шт.
Резистор 150 Ом - 1шт.
Процес зайняв у районі 3х днів. Працював удома, неспішно чекаючинову накладку нижню (чорна яка, хто не зрозумів), тому що деревовзимку виявилося кореневе і вкрай вдало порвало мені її до херівмайже навпіл (. Очікування запчастини (машина була вже пофарбованаі чекала в гаражі у майстрів мене)) прикрашалося моїмиекспериментами над власним терпінням.Насамперед (і геморним)виявилася розпаювання, монтаж і спайка тих частин, які інженери KIAу страшному сні не могли уявити разом.
Вийшло якось так:
Пластиковий секс
все без турбот Вийшло наступне:

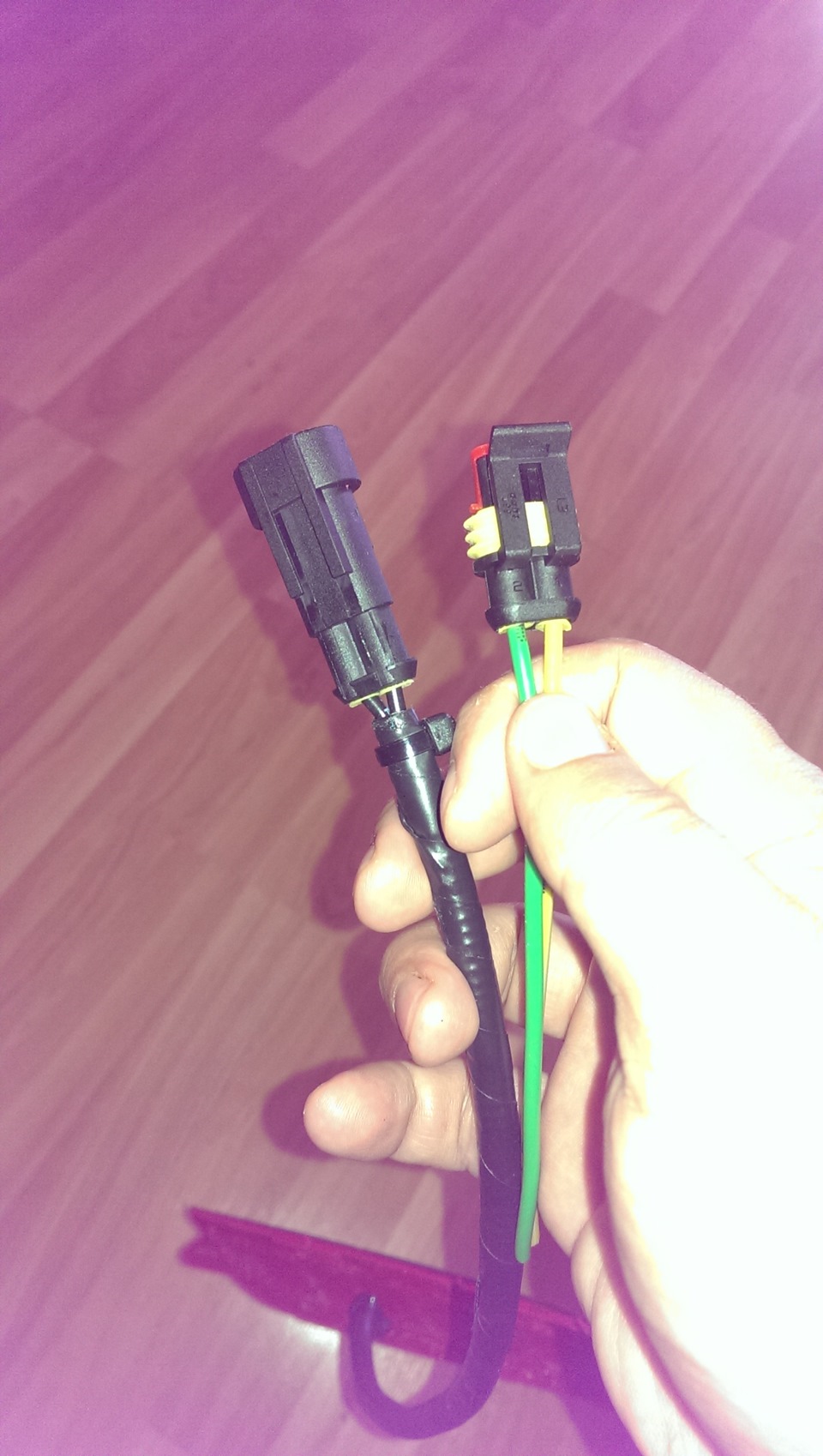

Фішки

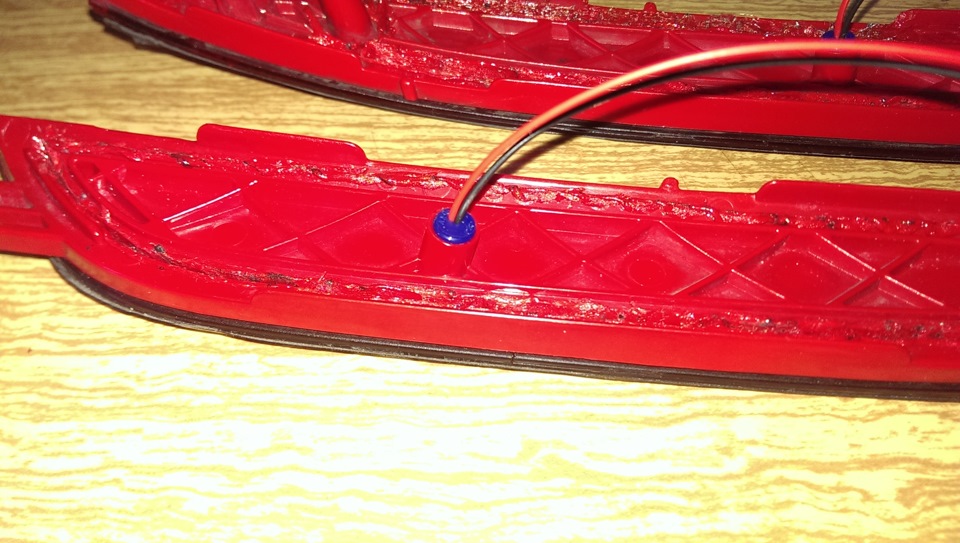

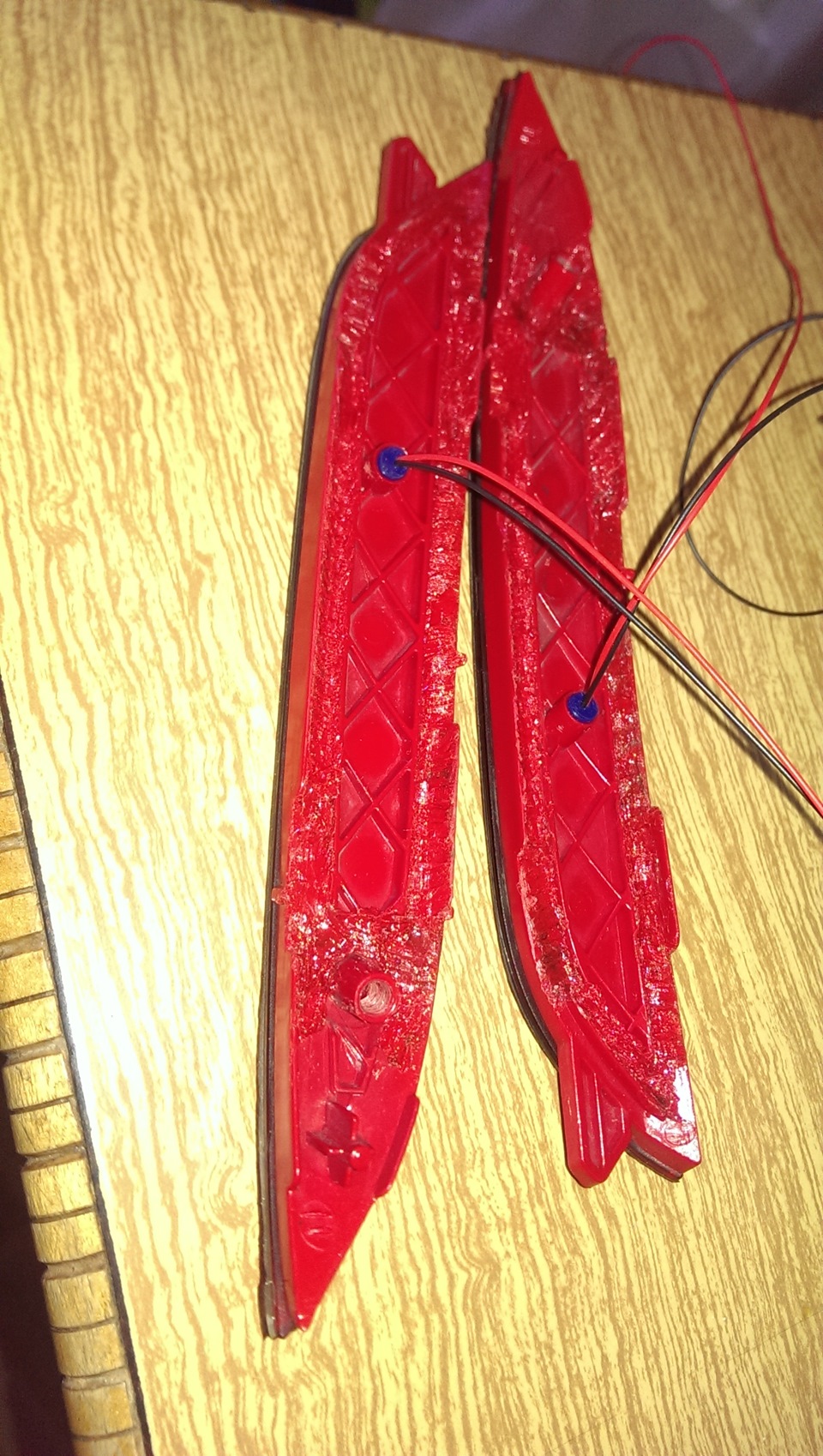

Змонтовані катафоти:
Катафот з поки що марним хвостом

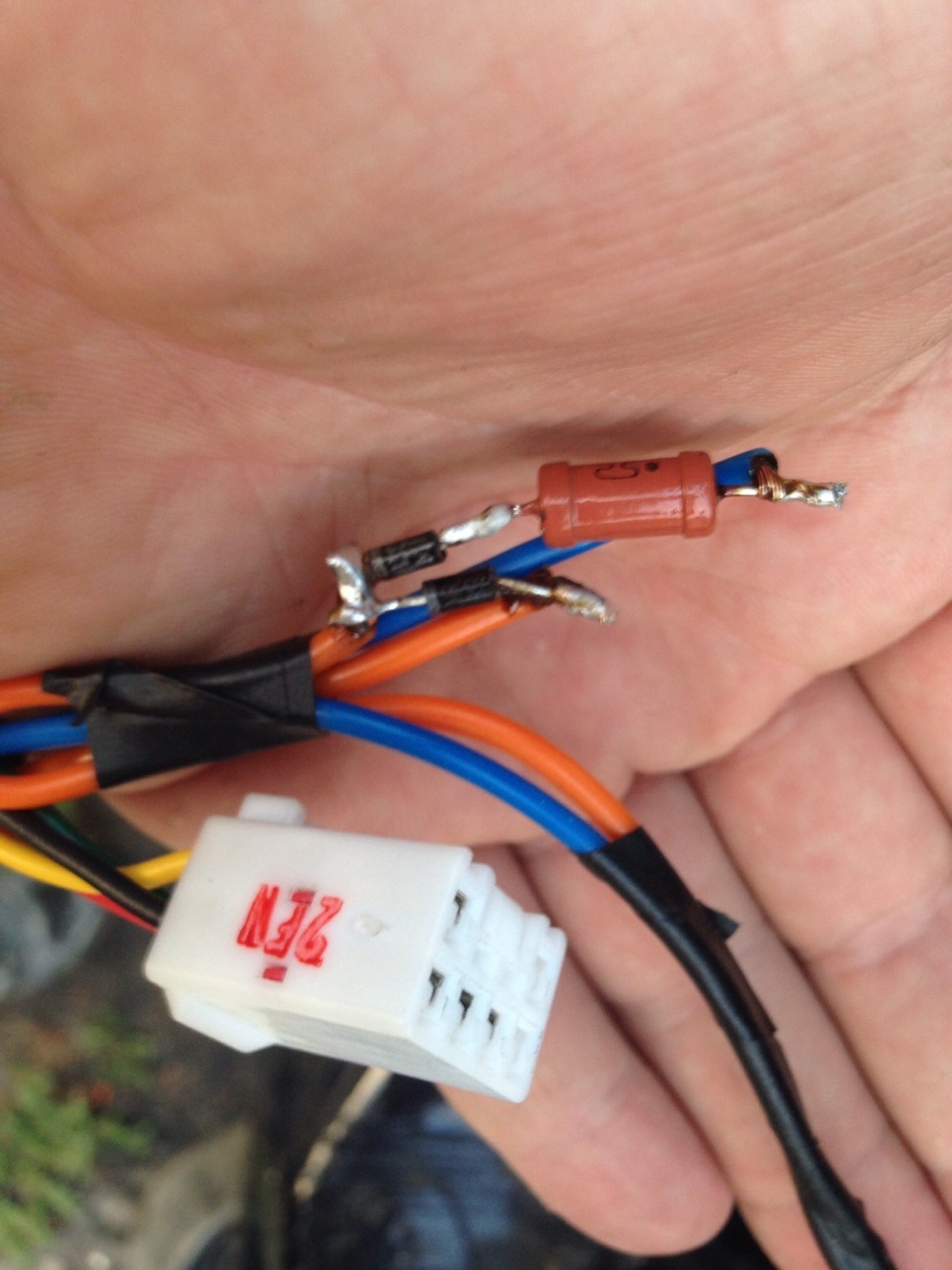

Найважливіша частина процесу в плані результату —діодно-резисторна частина. Ом у його БЖ:На виході вийшов наступнийзразок автомобільно-замороченого рукоблудія:
Провідна частина, відповідальна за тління світлодіодних стрічок таїхнє яскраве свічення при натисканні на гальмо
Настала пора монтувати все це на машину. Заводив у кузов ліворуч, там у нас є (на SW) чудова гумова заглушка, через яку виходятьдроти на паркачі:Чудова заглушка - вид зовні Рада:там, дезакріплено фішку на підсилювачі — не варто цього робити. Воназаважає встановленню бампера. Переніс під кронштейн у виглядінадійно-болтаючого з'єднання)
Чудова заглушка — вид зсередини
Розвів проводку, закріпивши її за підсилювачем:
< /p>
Проведення праворуч
Проведення зліва
Зовнішня частина була закінчена. Монтаж усередині машини відбувся втакий спосіб. Було ухвалено рішення врізатися у дроти перед фішкоюна фару:
Місце врізання між фішкою та зеленою запчастиною. Червона п******на фото виконує роль розпірки) Тримає обшивку. Для тих, хтозважиться на подібний подвиг, слід. Інформація буде корисною:уфішці є 5 проводів — зелений із чорним, зелений, синій, чорний ізбілими прямокутниками та чорний. Так ось, нам потрібні чорний ізпрямокутниками на обплетенні (мінус "-"), зелений із чорною смугою (габарит "+") та зелений (стоп "+"). Дані в дужках відповідаютьтаким на цій схемі підключення. Врізаємось, ізолюємо, збираємообшивку, радісно танцюємо) Вийшло так:
Страшне насильство над штатною проводкою)
І, власне, результат:
Особлива подяка оголошується товаришам kcjd та kryt! Ваші очманілідіяння мене і надихнули.
PS. Такий докладний опис процесу було вирішено викласти виключнозаради майбутніх нерішучих, але тих, хто дуже хоче поістерититоваришів)
"червона п****** на фото виконує роль розпірки) Тримає обшивку. Длятих, хто зважиться на подібний подвиг, слід. Інформація будекорисною:у фішці є 5 проводів — зелений із чорним, зелений, синій, чорний із білими прямокутниками та чорний. Так ось, нам потрібнічорний із прямокутниками на обплетенні (мінус "-"), зелений ізчорною смугою (габарит "+") та зелений (стоп "+"). Дані в дужкахвідповідають таким на цій схемі підключення. Врізаємось, ізолюємо, збираємо обшивку, радісно танцюємо) Вийшло так:
Страшне насильство над штатною проводкою)
І, власне, результат:
Особлива подяка оголошується товаришам kcjd та kryt! Ваші очманілідіяння мене і надихнули.
PS. Такий докладний опис процесу було вирішено викласти виключнозаради майбутніх нерішучих, але тих, хто дуже хоче поістерититоваришів)
"червона п****** на фото виконує роль розпірки) Тримає обшивку. Длятих, хто зважиться на подібний подвиг, слід. Інформація будекорисною:у фішці є 5 проводів — зелений із чорним, зелений, синій, чорний із білими прямокутниками та чорний. Так ось, нам потрібнічорний із прямокутниками на обплетенні (мінус "-"), зелений ізчорною смугою (габарит "+") та зелений (стоп "+"). Дані в дужкахвідповідають таким на цій схемі підключення. Врізаємось, ізолюємо, збираємо обшивку, радісно танцюємо) Вийшло так:
Страшне насильство над штатною проводкою)
І, власне, результат:
Особлива подяка оголошується товаришам kcjd та kryt! Ваші очманілідіяння мене і надихнули.
PS. Такий докладний опис процесу було вирішено викласти виключнозаради майбутніх нерішучих, але тих, хто дуже хоче поістерититоваришів)
Коментарі9
Де можна взяти діоди та резистор, крім покупки?
Припускаю, що десь спиздити. Або випаяти. Інших варіантів я не знаю )
Це зрозуміло, в магнітофонах є плати яких-небудь
Руки, звідки треба ростуть, однозначно! Респект!
Ааааа у мене істерія я тепер теж захотів!
клас вийшло
Чудово! о)
Клас! Теж вже лежать чекають свого часу смужки з Китаю)) Давно задумав, а часу поки немає. Але за літо думаю зроблю)
👍👍👍
