Патріот 2007 року. ЕКО-2, ЗМЗ 409, ЕБУ — Мікас 11, два ремені, безкондиціонера.
> Коробка = Механіка, роздатка - з ручкою.
Каталожні номери, розміри кріплення, взаємозамінність, особливостімоделей.
*************** ***********************************************************************************************************************
ДІАМЕТРИ ПАТРУБКІВ І ШЛАНГІВ СИСТЕМИ ОХОЛОДЖЕННЯ
Джерело:Установка триходового "івеко" крана замістьдев'яточного.
патрубки додаткового радіатора - діаметром майже 14мм, а уосновного - 18. А трійники, які об'єднують обидва радіатори в однумагістраль - Д18 і Д16 (один патрубок у трійника трохи тонше) .
------------------------------------------------------------------------------------------------------------
ТЕРМОСТАТ.
Gates th27088g1 88 градусів (мітсубіші Паджеро) Потрібнодопрацювати Його діаметр 64мм Діаметр рідного 62.5 мм Потрібнозменшувати діаметр на 1.5 мм Нормально затискається в шурупів:ерт.Ще потрібно перевернути сосок повітря. (пасатижами)
Джерело — Правильний термостат для Патріота.І тільки так
---
VERNET TH6779-82 та TH6779-87 Доопрацьовувати не потрібно. Ідеальнопрацюють.
ЗМЗ 406, 409 (уАЗ, ГАЗ) **/200279-П29
Він же:Болт кришки клапанної КАМАЗ (кл.Ін. 10.9), Болт кранароз'єднувального КАМАЗ, МАЗ, КРАЗ, УРАЛ (кл. Ін. 8.8)
----
09.07.2021
РЕМНІ ПРИВОДНІ Якщо прибирати натяжний ролик, радять ставитиремінь 6РК1103. ---------------------------------------------------------------------------------------------------------------------------------------------------
10.07.2021
ГЕНЕРАТОР
Рідний генератор ISKRA AAK 5730 14V*80A
Кат.Номер 11.203.640
Підшипник передній:324 NSK Poland B17-102DG38 (у відмінномустані)
Підшипник задній:027 NSK Poland 6202DW8 (потрібно міняти)
Діодний міст ПРИПАЯН! Із зовнішнього боку на підкові жодних номерівнемає.
Кільця колектора на генератор ISKRA (120f) пишуть, що підходитьCARGO 232854 (але ніхто не перевіряв) Реле регулятор К1216ЕН1 (14v5а) основа таблетки дивиться на торці щ:еток, вуха кріплення високі14 та 15мм. Зміщені по вертикалі в посадковій площині (ліве вухо на1мм вище)
Регулятор сука РОЗУМНИЙ. При високій температурі - зменшує напругуна виході генератора (захищає акумулятор від википання)
Аналоги РР з високими вухами:
Джерело Регулятор напруги.
5102.3771.060, 881.3702, К1216ЕН1, Cargo 231045
Наполегливо рекомендують регулятор напруги 846.3702 вінпідключається до ВИХІДНОГО болта гени, і стежить за реальноюнапругою бортмережі.
----------- ---------------------------------------------------------------
ВИБІР ГЕНЕРАТОРА Євро2 без кондиціонера
З заводу на Патрах без кондея, генератор 80А, с кондеєм 120А.
У деяких, із заводу стояв BOSCH 150A (на жаль, його парт номертак і не впізнав)
3002.3771 (14V, 110A) ГАЗ, УАЗ, ЗМЗ Найкращий за відгукамиваріант
ДУЖЕ рекомендують. Відмінно працює на низьких обертах. Але дорогий.У нас = 189 $
---------------------------------------------------------------------------
Як варіант, ДУЖЕ радять Bosch 2170-3701010-13 (F000 BL0 652) 110АMade in India = 118$
Ставиться на Лада Гранта, Пріора.
Додатково буде потрібен роз'єм у генератор від Калини \ Пріори
/>
І силова клема більшого діаметру 8мм (на штатному м6)
---
І так:індійський генератор Bosch (110A) 2170-3701010-13 (F000 BL0652)
— Підшипники:202 + 303 Кришка генератора передня F000BL10N7 Кришкагенератора задня F000BL1638
Діодний міст із задньою кришкою AER0652 KRAUF
Kолектор 1.2039.0 НЕ ПЕРЕВІРНО! але підходять на Bosch 0123505011(120 А)
Регулятор напруги:
Оригінал — 0272220701
Аналоги:
VRR 0190 (призначений — для заміни регулятора напруги оригінальнихгенераторів :BOSCH F000BL0652 (2170-3701010-13) та F000BL06E8(2123-3701010-10))
ARB0701 (Krauf 100% підходить)
відомостей)
255727W (немає відомостей)
04117 (немає відомостей)
vr0272220701 — ПОТРІБНО ПЕРЕДІЛКА РОЗ'ЄМУ
ARR6781 — НЕ ПІДХІД ДЗЕРКАЛЬНА!
Джерело: https://megadriver.org/logbooks
---
2170-3701010-13 BOSH F000 BL0 6F8 Начебто, теж підходить. (упродажу не наш:ел)
---
КЗАТЕ 2170-3701010-10 знову — Пріора 115ампер
По верхньому кріпилю підходить низ — можливо прийде :етьсяподовжувати кронштейн.
З заводу в ньому встановлено реле напруги TRT5-01, виробництвоКитай, воно дає просідання напруги на кілька секунд.
Рекомендують замінити реле напруги на 849.3702
---
Генератор 5152.3771 Газ 406 (140А) ПРАМО - встає на 409 євро4 зкондиціонером без переробок. Напруга 14, 2 v
---
За відгуками, ПРАМО 120а. - категорична нестача на холостихоборотах
---
ПЕРЕД покупкою ОБОВ'ЯЗКО подивитися швидкісні характеристикигенераторів (є на офіційному сайті ЗМЗ.Ру в розділі сервіс ігарантія в книжках, до 40911.10 вже точно 3 різних генирозписано)
120А на хх зливає 80А
---
Інформацію взято та проаналізовано з БАГАТЬОХ бортжурналів.
К жаль, усі посилання немає можливості надати. ) 2.3 jtd (2286куб.См.), Iveco Daily E III (2000-2005).
У місце нього без доробок ставиться FG18S109 на 180А
Джерело:генератор на 180А.
---
STARTVOLT:LG 0309 Генератор для автомобілів УАЗ Патріот з дв.ЗМЗ-409.1/51432 140A
без танців з бубном (напілінгу та болгарингу) виріб, що випускаютьсяними на машину просто так і не поставиш, довелося верхнє вухо генисточити на 5 мм, щоб забезпечити співвісність шківів(! ), розгорнутищітковий вузол на 180 гр.(! ) контактна група була перекритавпускним колектором-розгорнувши щітковий вузол автоматом втрачаєшгарантію на гену
Джерело:Установка генератора і доппомпи.
---< br>
===============================================================================
АКУМУЛЯТОРИ
Хороша стаття про типи акумуляторів:Автомобільні акумулятори (види, періоди заміни)
=========== ===================================================================
ПОМПА 2007р ЄВРО 2, без кондея, з виступом під кріплення кронштейнанасоса ГУР
Різновиди:Джерело з картинками :Про помпу.
+ діаметр патрубка, що підводить, на термостат для євро 0-2 = 38мм- ТО ЩО МЕНІ ПОТРІБНО
- для євро 3-4 = 25мм НЕ ПІДХОДИТЬ, або потрібен силіконовийперехідник
+ ПОТРІБНИЙ приплив для кріплення кронштейна насоса ГУРу.
— Помпи для ГАЗелей, мають маточину з різьбовим з'єднанням длявентилятора. НЕ ПІДХОДИТЬ
*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*
Якщо, не вдалося знайти помпу під "потрібне Євро" —використовуємо Силіконовий "перехідний патрубок 38-25"
Купував тут
*---*---*-- -*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*---*
За каталогом 2007 року потрібна 4062.1307010-42
---------- -
21.07.2021
Прислали помпу 4062.3906629-30. ВОНА НЕ ПІДІШЛА! вона під Євро3-4 (патрубок термостату тонкий 25мм
Помпу відправив назад.
Замість неї, 26.07.2021 надіслали:4062.39066629-10 (450927) Номерза каталогом 0406< br/>
На коробці застосовуваність:ЗМЗ 4062, 409, 4092
За всіма параметрами ПОВНІСТТЮ підходить під Євро2
При замовленні, потрібно дивитися на додатковий індекс (-30, -10)судячи з усього, він визначає діаметр патрубка. Exist, їїаналоги:НЕ ПРОВЕРЕНО!
Gaz (оригінал) 4062-1307010
Hort HP02062
Weber WP 4062
Finwhale WP462
Fenox HB1137L4 до даних — НЕ ПІДХОДИТЬ Немає отвору в припливі піднасос ГУР Фото
Fenox HB1102O3
Fenox HB1102L4
Luzar LWP 03062 Є ПРОБЛЕМА. Ще, в одному бортжурналі, Заміна попмина 409 моторі
Ставили Оригінальну ЗМЗ помпу 4062.3906629-10 на патрик 2006р
Але бентежить момент з товщиною патрубка на термостат. Тому, що ТУТПерші 3000 км пробігу… ця ж помпа з тонким патрубком.
От ще чудова стаття, про відмінності та взаємозамінність Водянийнасос (помпа) для ГАЗель, Волга та УАЗ. Відмінність, взаємозамінність, переробка, ремонт
======================================================================================
ВЗАЄМОЗМІННІСТЬ З ВАЗом
Джерело:Сумісність ВАЗ та УАЗ
ВАЗ модельний ряд 2005-2011 р.
Замки дверей — 2108/09
Бачок омивача - 2108
Блок запобіжників під панеллю - 2110
Підігрів сидінь (у версії з хутра. РК) - 2110
Плафони підсвічування салону 2108/09
Кнопки фіксації дверей - 2110
Кнопки ЕСП (у версії з хутром РК) - 2115
/>
Барашки регулювання сидінь - 1118 (калина)
Мотор обігрівача - 1118 (калина)
Підсвічування номера - 2108/09
МУС - 1118
Прикурювач — 2115
Кран обігрівача 08 і здається 2110 бічний повторювач
Мотор заднього склоочисника з ваз 2109
Мотор переднього склоочисника по кріпилю і шліци на повідець відваз 2115, тільки роз'єм інший
Замок запалювання від ваз 2110
І такий ось дрібнички, в основному електрика і блоки управління тамдуже і дуже багато ...
Поставити зворотний клапан омивача від Тойоти (дуже хвалять)
ПАЛИВНА СИСТЕМА
/>
---------------------
Якщо переходити на один бак:
Кришки потрібно замінити на АВТОПРОМАГРЕГАТ 311051103010". Вони зклапаном. Інакше бак зхлопнеться від розрядження.
—
Паливний насос від ГАЗелі під 405 двигун.
рекомендують Mapco 22307 за якістю хороші
Продуктивність бажано не менше 130л/ч.
якщо резервувати систему (подача з ЛІВОГО бака — потрібно ставитиЗворотній клапан Camozzi VNR-843-07
> Джерело:Додатковий паливний насос у лівий бак УАЗ Патріот
—
Якщо не ставити гумові демфери бензонасос! ЧУТИ! зовні машини.
========================================================================
Паливні насоси занурювальні
Bosch 0 580 454 001 (ставився із заводу)
Mapco 22760 (Germany) рекомендують тут:Перетрусив паливнусистему
-------- -------------------------------------
Джерело:Детально про перекачування бензину
В якості заміни для автомобілів УАЗ Патріот з двигуном ЗМЗ-409 "євро-3" і паливним модулем БОШ рекомендується використовуватиелектробензонасоси БОШ з маркуванням 0 580 454 001.
Такі бензонасоси майже в продуктивніше, ніж більш поширені та частопропоновані як заміна електробензонасоси БОШ з маркуванням 0 580453 453
—
У деяких УАЗівських магазинах іноді в якості заміни штатнимбензонасосам БОШ пропонують нібито аналогічні фірми SIEMENS:
Звертаю увагу — такі бензонасоси SIEMENS НЕ ПІДХОДЯТЬ на УАЗПатріот із двигуном ЗМЗ-409 Євро-3 та паливним модулем БОШ, т.П. К.мають інше кріплення бензонасоса в паливному модулі та іншийштекер. ===============================================================================
ДРІБНИЦЯ

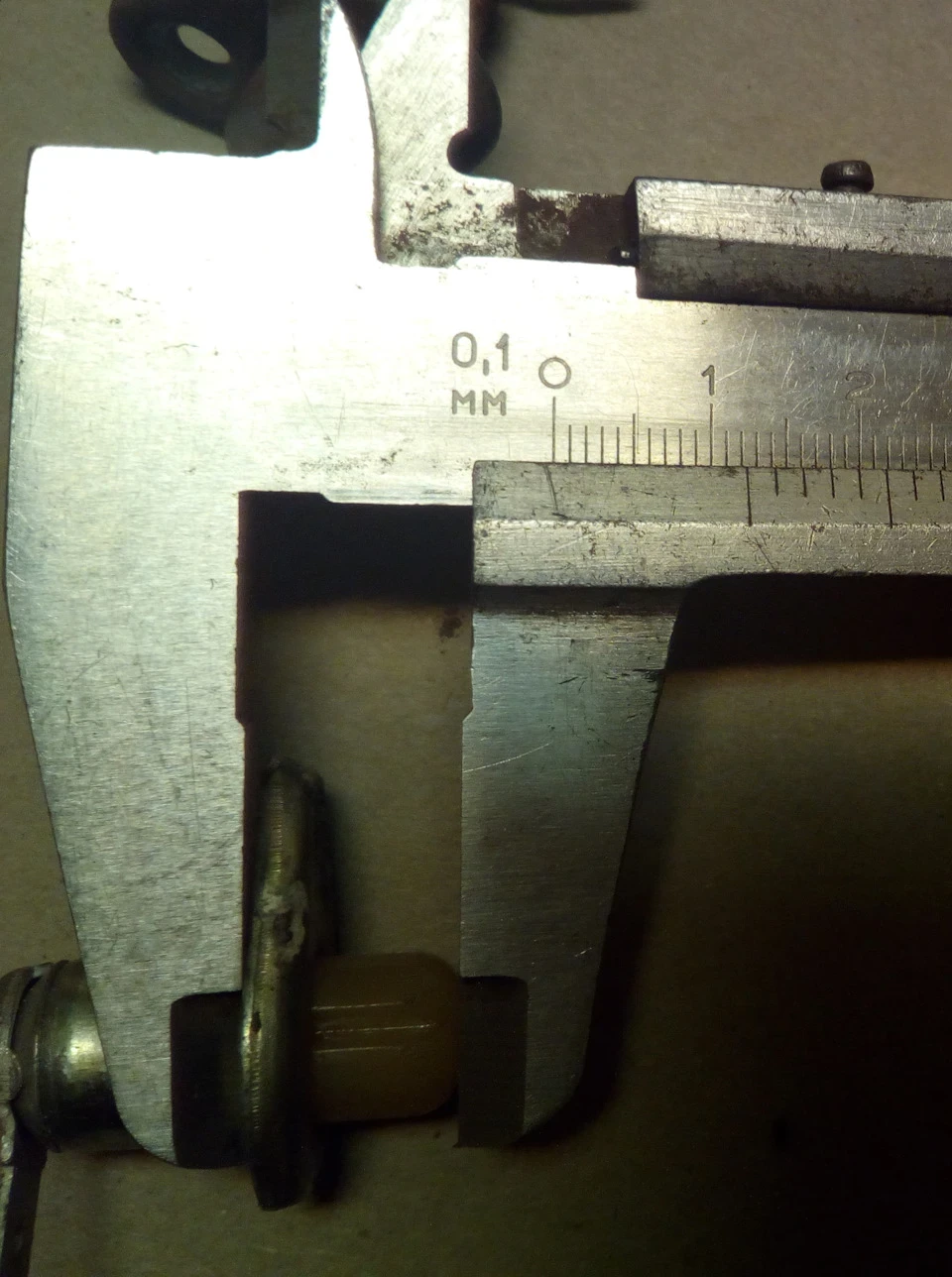

Кінцівки дверей GM 96235956 (ланос, Нубіра, Лачетті) Трохи незбігаються за кріпленням. Якщо прикрутити "як є" - можутьпідклинювати. Потрібно пересвердлювати отвір під саморіз, аборозпилювати центральний отвір. Заміна
---
Зворотний клапан для омивача від Toyota 85321-26020, Volvo30896546
Форсунки омивача віялові WT-A003 (білі)
Насос омивача скла лобового Meyle 100 955 0002
