7.1. Заміна ланцюга, натягувача, черевиків ... Номери та схеми.

Як і обіцяв викладу схеми з останнього запису, оскільки кількістьфото в одному пості обмежена і в нього вже не зміг додати.
Список:
<
0. Прокладки форсунок гумові - 6 штук Оріг номер A0000780580
№72 на схемі «Форсунки».
1. Прокладки мідні форсунок - 6 штук Оріг номер A6110170060
/>
№75 на схемі "форсунки".
2. Болт Форсунки - 6 штук.Оріг номер A0009902907.
№85 на схемі "форсунки".
3. Прокладка вакуумного насоса 1 шт Ориг номер A6420160280.
№10 на схемі «Насос вакуумний» Схему немає.
4. Прокладка масляної склянки (ол. Фільтра до блоку циліндрів) Орігномер A6421840080
№30 на схемі «Фільтр масляний» Схеми немає.
5. Комплект ланцюга ГРМ Оріг номера:
A0009936376 – ланцюг №83
A6420500311 – натягувач №75
A6420502600 – комплект заспокійників ланцюга №150
Схема «Ланцюг ГРМ».
> Взяв комплект Febi 30321. Ланцюг цільний івіс, який і воригіналі. Натягувач та заспокоювачі Febi.
6. Ланцюгова зірка (шестерня ГРМ). Оріг номер A6460500249.
Взяв по INA 554015010
Схема «Ланцюг ГРМ» №20
7. Шестерня розподіляла. Оріг номер A6420521701.
Взяв по INA 554014910
Схема «Ланцюг ГРМ» №23
8. Болти зірок. 6 штук, по 3 на зірку. Оріг номер A6119900010 (длядворядного ланцюга)
Схема «Ланцюг ГРМ» №25
9. Прокладання турбіни під кронштейн. Оріг номер A6421420681
Схема «Повітряний фільтр та наддув повітря» №65
10. Прокладання турбіни над кронштейном. Оріг номер A6421420781
Схема «Повітряний фільтр та наддув повітря» №55
11. Болт торкс. Оріг номер A0009906803 -10 шт.
Схема «Повітряний фільтр та наддув повітря» №25 та №10
12. Прокладка (кільце) турбіни гумове зелене. Оріг номерA0149976445
Схема «Всмоктування повітря Турбіна» №70
13. Прокладання впускного колектора. 2 шт. Оріг номерA6421410580
Схема «Впускний колектор» №20 та №110
14. Впускний штуцер (з'єднувач). 1 шт. Оріг номер A6420980037
Схема «Впускний колектор» №40
15. Прокладання впускного колектора. 1 шт. Оріг номерA0139970045
Схема «Впускний колектор» №15
16. Прокладання випускного колектора правого до т. 1 шт. Оріг номерA6421423280
Схема «Випускний колектор» №25
17. Прокладання випускного колектора лівого до т. 1 шт.Оріг номерA6421423180
Схема «Випускний колектор» №20
18. Прокладання випускного колектора правого до КБЦ. 2 шт. Орігномер A6421420080
Схема «Випускний колектор» №15 та №17
19. Ущільнювальна прокладка. 2 шт. Оріг номер A6421421880
Схема «Рециркуляція ОГ» №26 та №27
20. Ущільнювальне кільце. 1 шт. Оріг номер A0149974945
Схема «Рециркуляція ОГ» №15
21. Ущільнювальне прокладання. 1 шт. Оріг номер A2194920080
Схема «Система випуску ОГ» №402
22. Прокладання колектора. 1 шт. Оріг номер A6420980180
Схема «Сист подачі повітря 030 Впускний колектор» №145
23. Заглушка валу ГБЦ. 3 шт. Оріг номер A0009976320
Схеми немає.
24. Прокладання ВКГ. 1 шт. Оріг номер A0049975748
Схеми немає.
25. Прокладання ТНВД. 1 шт. A6420780080
Схеми немає.
26. Болт турбіни до кронштейна. 2 шт. A0019903107
Схема «Повітряний фільтр та наддув повітря» №50
27. Прокладає приймальну трубу до дроселя. 1 шт. A6421410180
Схеми немає.
28. Болт на турбіну. 3 шт. A0009906703
Схеми немає.
29. Прокладка кругла. 1 шт. A0139972345
Схеми немає.

Нижче схеми. По них розберетеся де яка. У деяких схемахзазначені номери запчастин, які в них є

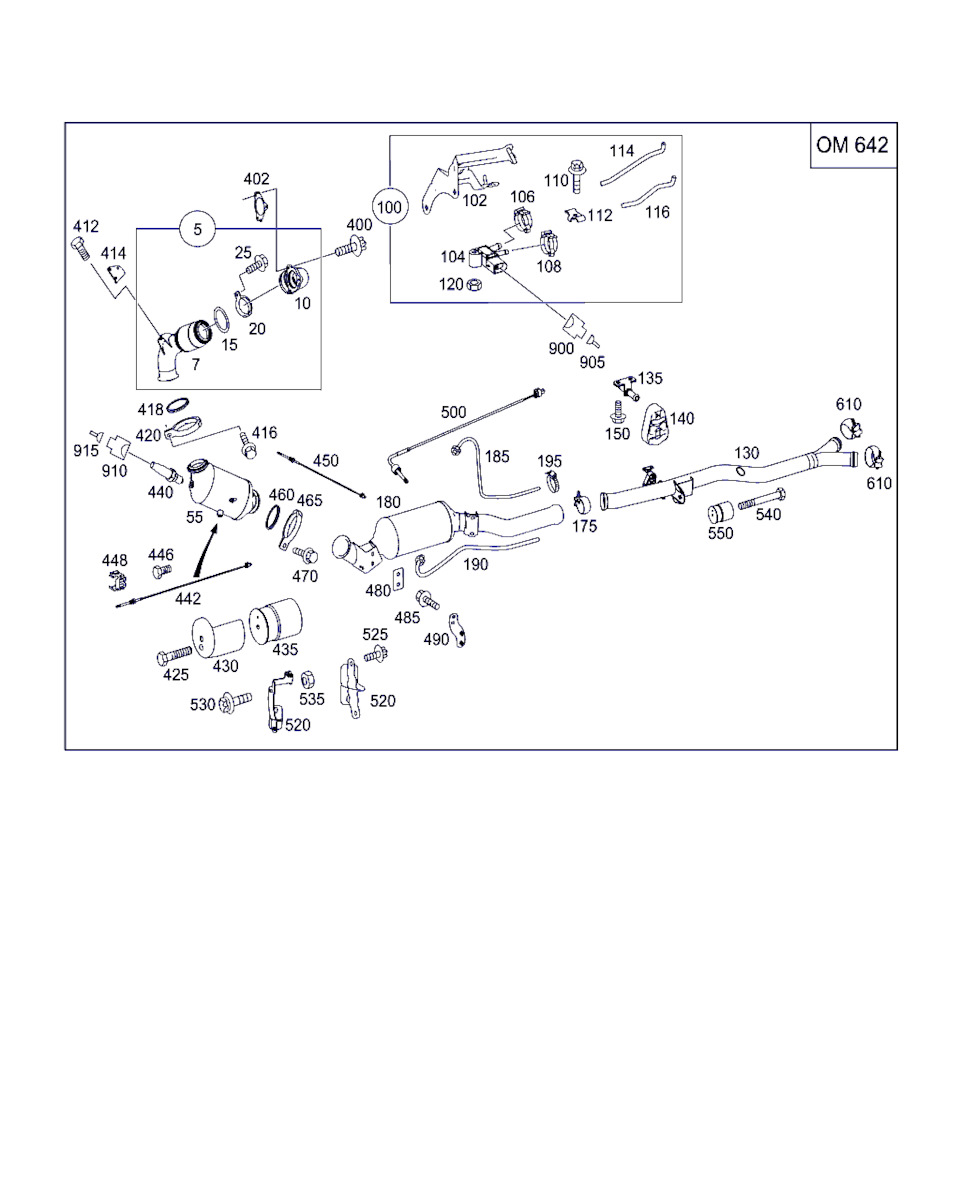

Система випуску ОГ Нейтр ОГ A2194920080 A0009906703

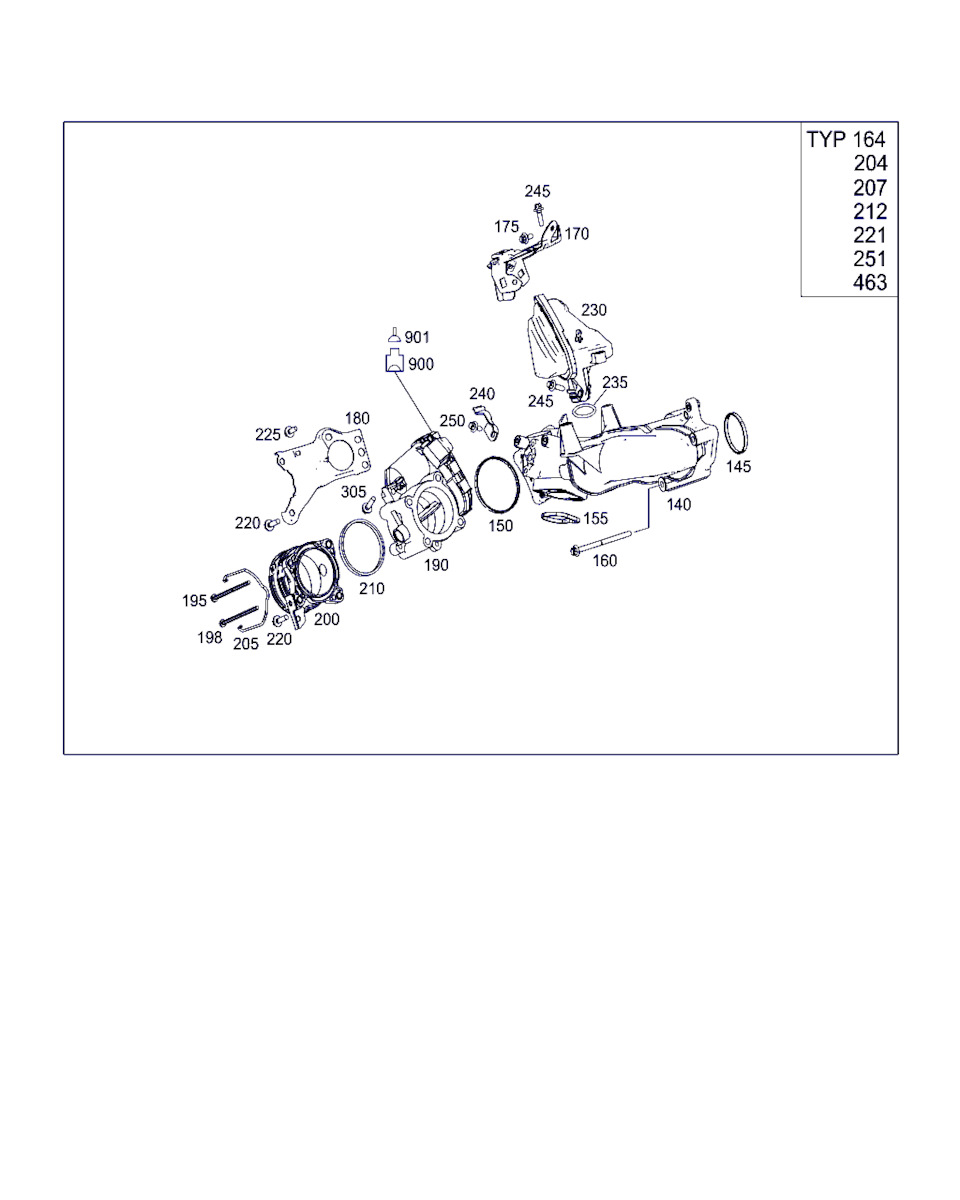

Сист подачі повітря патр дрос засл 030 ВПУСКНИЙ КОЛЕКТОР

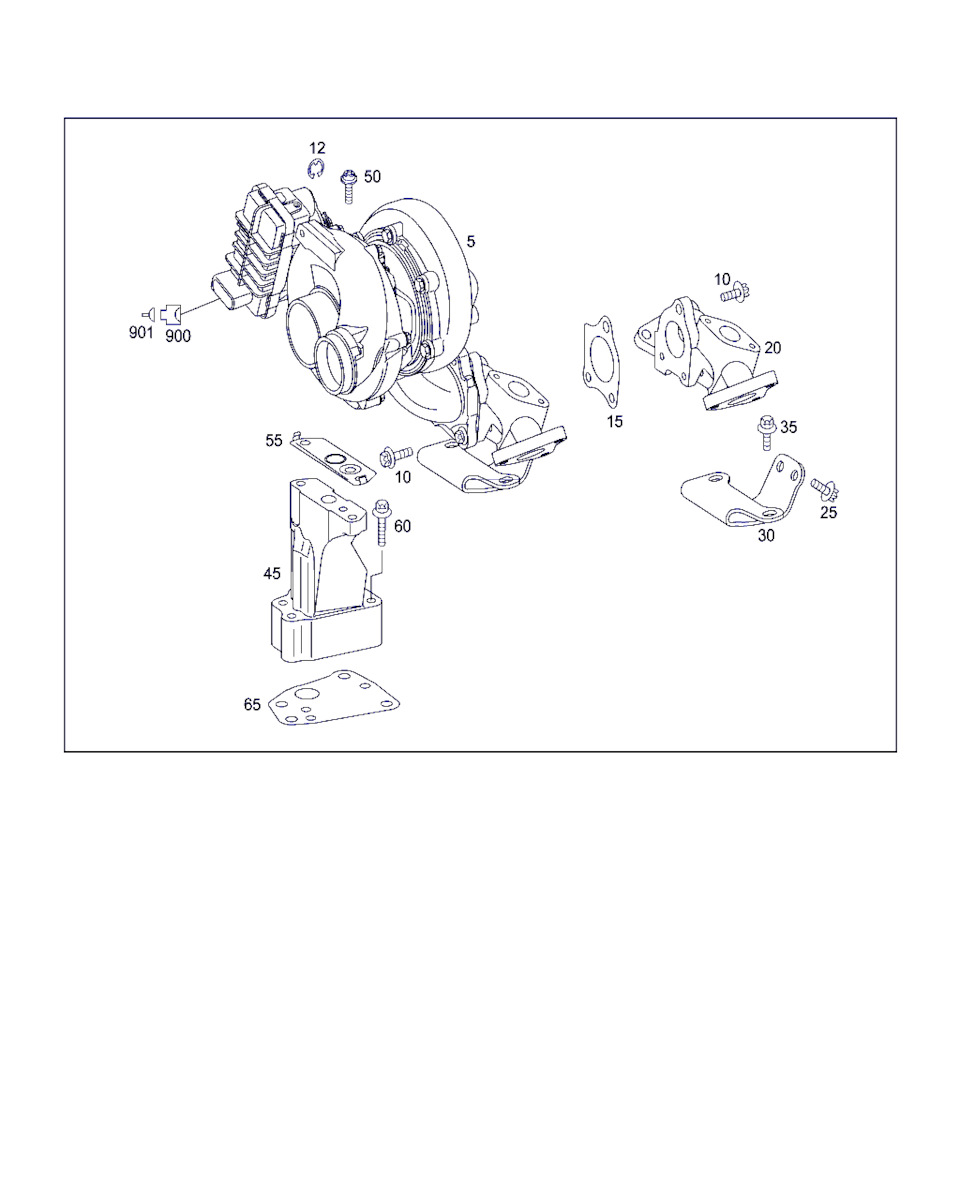

Повітряний фільтр1 A6421420781 A0009906803

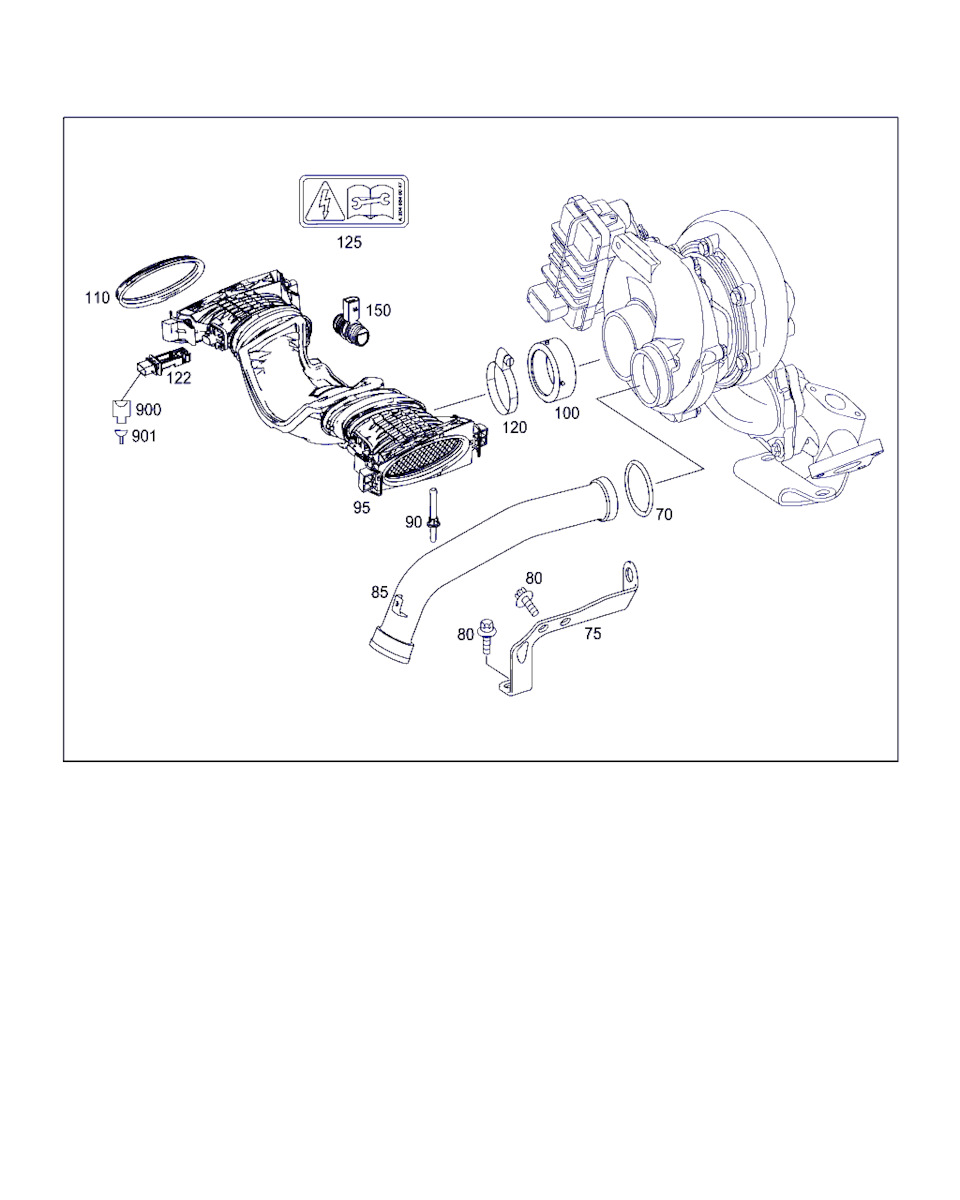

Всмоктування повітря Турбіна A0149976445

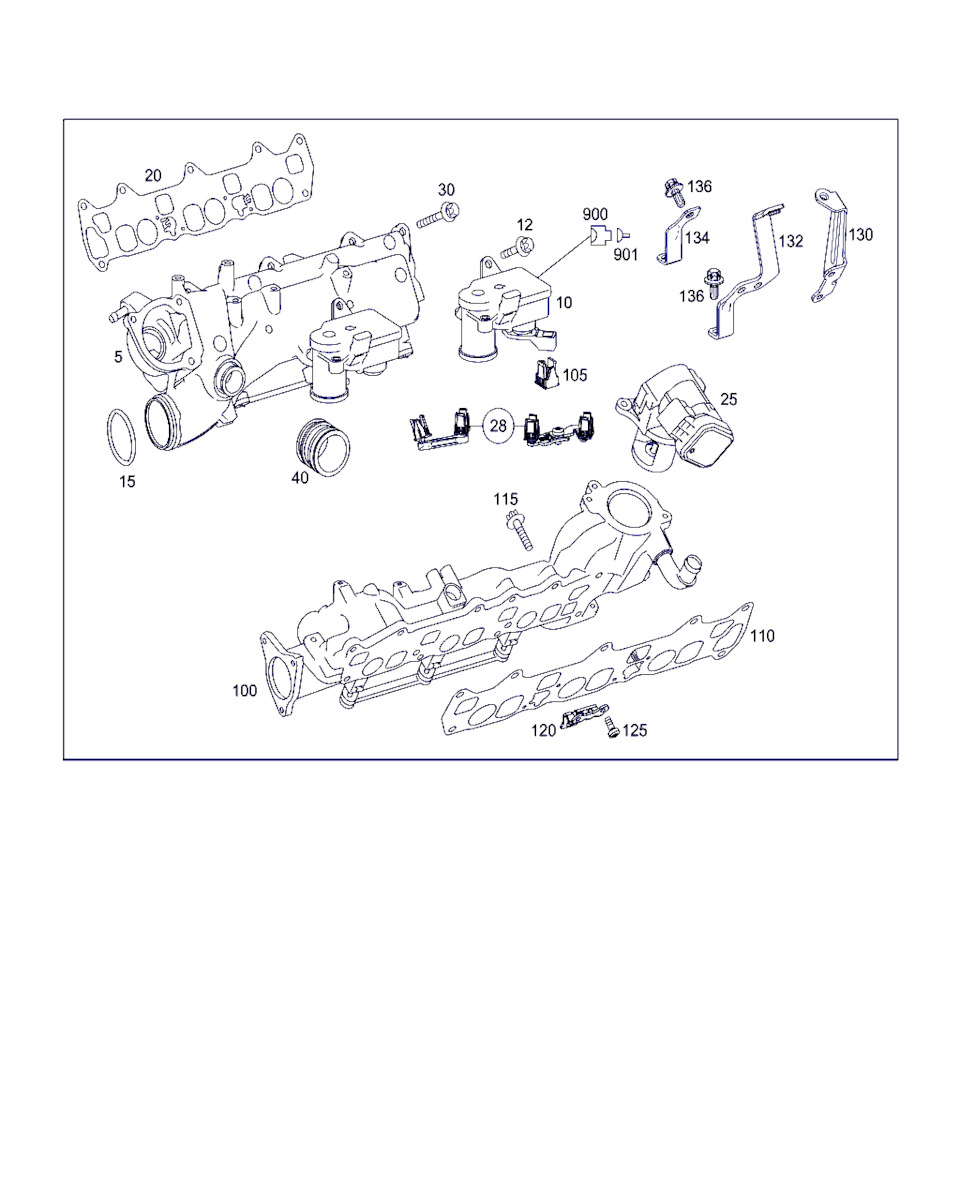

Впускний колектор A6421410580 A6420980037 A0139970045
Випускний колектор A242 20080
Рециркуляція ОГ A6421421880 A0149974945
Форсунки мл
Ланцюг ГРМ МЛ

<
