Індикація АКПП на панель приладів
У продовженні запису про пересвіт приладу. При проведенніданої процедури виникла думка вивести на приладку індикаціюселектора АКПП «PRND 2 1»

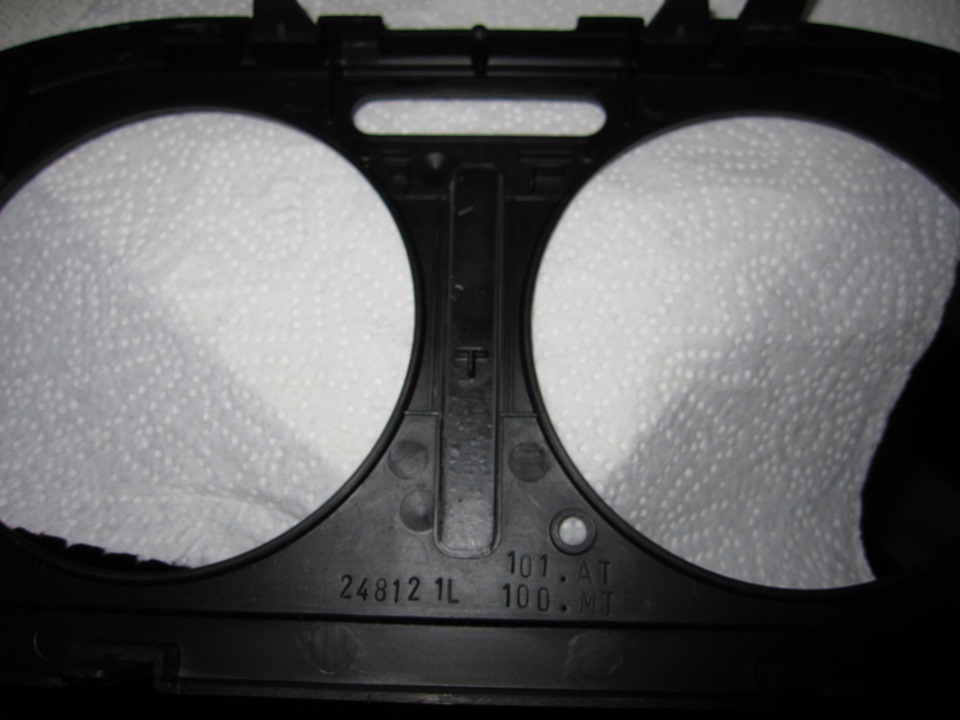

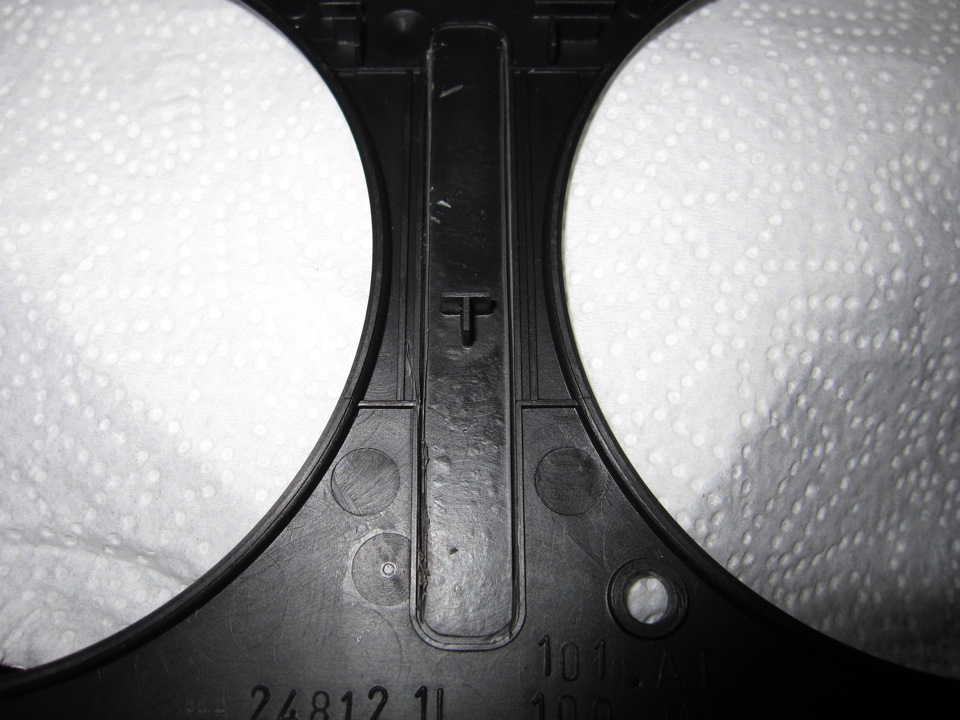

Для цього була вирізана середня частина в приладці.

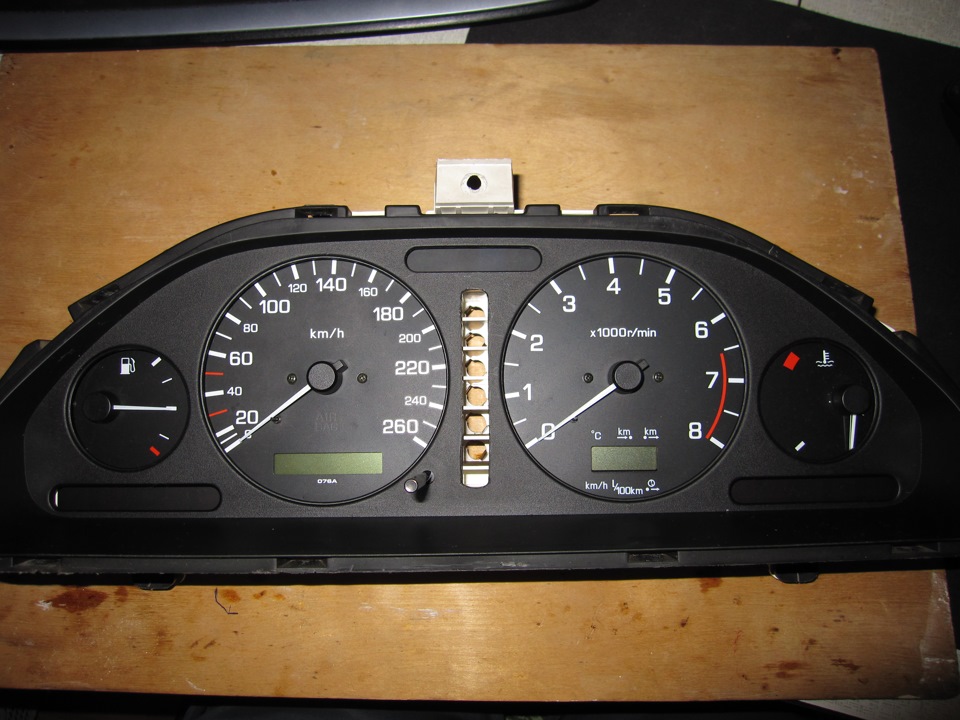

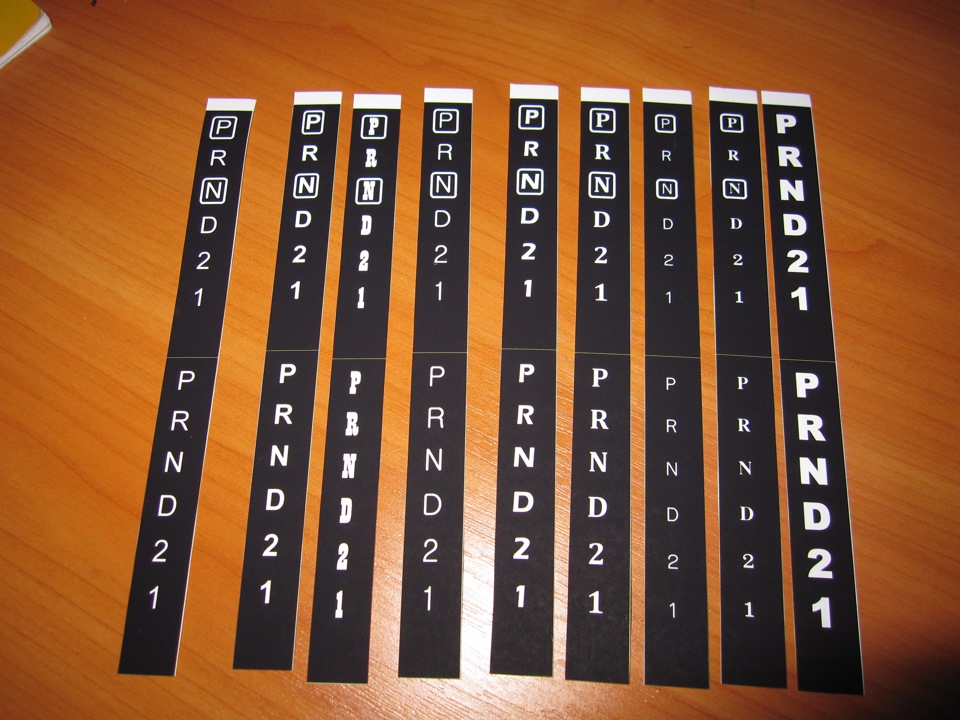

були роздруковані шаблони з індикацією «PRND 2 1» роздрукувавбагато різних шрифтів, після чого всі «лінійки» були вирізані дляпримірки в панель приладів. Але зупинився на ЦЬОМУ. Далі напідготовлену підкладку на двосторонній скотч була приклеєна лінійказ «PRND 2 1» для подачі (-) була кинута перемичка
/p>
Ось так виглядає у зборі.
Тепер починаємо займатися підкапотним простором.
Переглянувши кілька разів. Книгу по Максиму а саме розділ АКППелектрика.Зрозумів що потрібно буде щось колгоспити.І так. Червонимвиділені ті дроти на які потрібно встановити діоди. Виходячи зісхеми вони десь запаралелені. Це контакти положення інгібітора длядозволу запуску ДВЗ «P та N».
Знімаємо повітряний фільтр та АКБ. Добираємося до цих контактів
для виведення індикації я використав провід для інтернету :))
приладової панеллю ще закінчив т.К. В планах купити фішку дляприбирання витягнути з неї піни і встановити як по заводу. :))
Далі відео готового результату
На відео видно різниця у світінні лампочок, це через старілампочки. Серед усіх трапилася тільки одна нова :)) тому іяскравіше світить. Це буде виправлено шляхом заміни їх на діоднілампочки.
Коментарі20
добрий не підкажеш яка саме фішка відповідає за тахометр і спідометр панель приладів так само, як у тебе
Привіт. Ні на жаль не підкажу. Т. К. 4 роки тому продав машину і після продажу всі мануали видалив. (
Добрий день підкажіть, чи можна поставити панель приладів на рестайлінг Nissan Maxima а32 2.0 об'єм автомат 95 року відрестайлінг Nissan Maxima а 32 2.0 об'єм автомат 98 рік стоїть панель з роликом а хочу поставити така як у вас вказана електронним таблом
День добрий. Сорян що довго не відповідав. Машину давно продав і рідко заходжу на сторінку. З приводу можливості заміни я не знаю. Потрібно дивитися за ел.схемою.
Круто! У мене стоїть приладка від цефіро 3.0, і там вже є індикатори АКПП і є комп'ютер від цієї цефіро. Питання чи можна поміняти свій комп на цефіровський? І чи буде працювати індикатор акпп? І що це дасть крім? )) є думка?))
Ну по-перше потрібно дивитися за ел. схемою та розпинуванням. Не виключено що буде працювати. Просто я не уявляю в чому відмінності цефіро і максимою.
Дякую, пораджусь ще )
Цікаво, а як у цефіро реалізовано, звідки береться сигнал на ці індикатори? Хочеться зробити все як із заводу.
Без поняття. Скільки перерив інформації нічого не знайшов. Додумався тільки до такого. Можливо по ФЕНШУЮ там через якийсь контролер або мікросхему, а може у них інший МОЗГ АКПП з якого вже виведені дані сигнали. сильний в електриці, точніше в електроніці.
Ну це ти даремно так кажеш, що не розумієш ) он у схемі розібрався без проблем )
Ну ти молодчик! Продовжуй модернізувати!
дякую. Намагаємося.
Це на бортовику у тебе витрата показана 29 літрів?
Ну так. -) це через АКПП т.к. вона тупить з цього і витрата така.
Ахринеть просто))
)) Сам у Шоці ))
Молодчик. Я теж свого часу спантеличувався цим, але сигнал брав з компа у лівої стійки.
Не зрозумів. Про комп. ^-^ можна по докладніше. що за комп'ютер лівої стійки.
Комп акп. Він біля лівої передньої стоки, за накладкою в ногах пасажира. Хоча в британцях все не зовсім як у максим.
У мене комп АКПП розташований під центральною консоллю за попільничкою. Так дійсно, можна було взяти і від туди індикацію. Але ось у чому проблема. Піни 4 і 6 в роз'ємі F52 десь з'єднуються, і на роз'єм F103 пін 19, приходить тільки один сигнал. виве...
