Ну ось, закінчив я свої електротехнічні роботи з авто на цей рік.інакше ніж планував в 1 частині.Вирішив підключити без реле так якнавантаження на цей провід невелика і до того ж, підключив доприкурювача що стоїть під магнітолою. Три штеккери + трубочкуклімату (або чого іншого).Після цього на штеккері прикурювача будедва дроти — синій "+" і чорний "-".Я зняв трохи ізоляції і підпаявдо синього дріт, який простягнув до магнітоли./p>

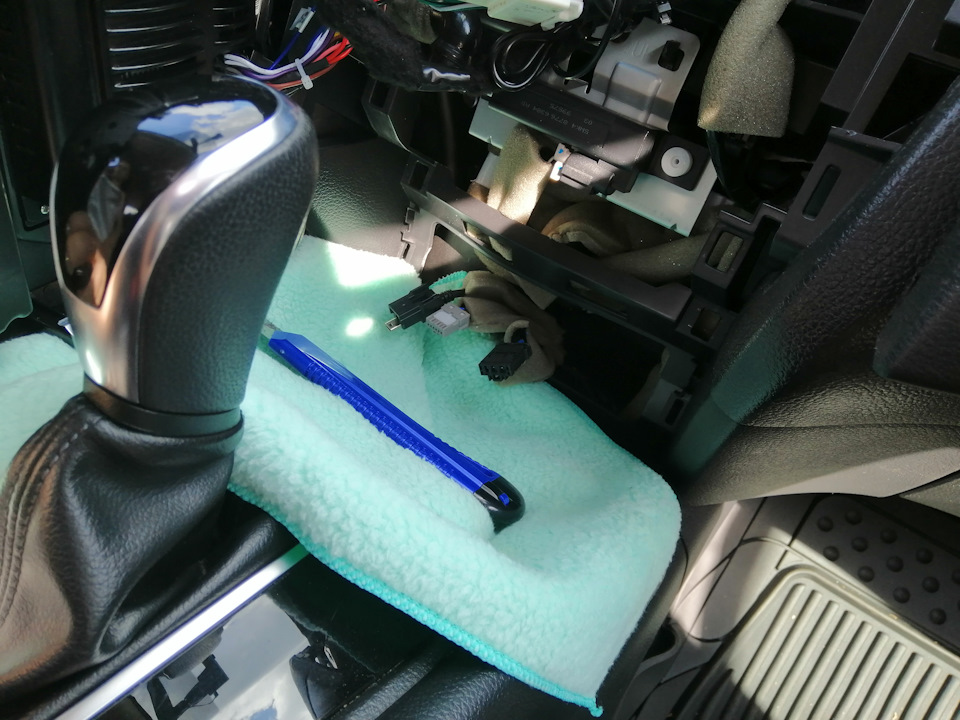

Загальний вигляд

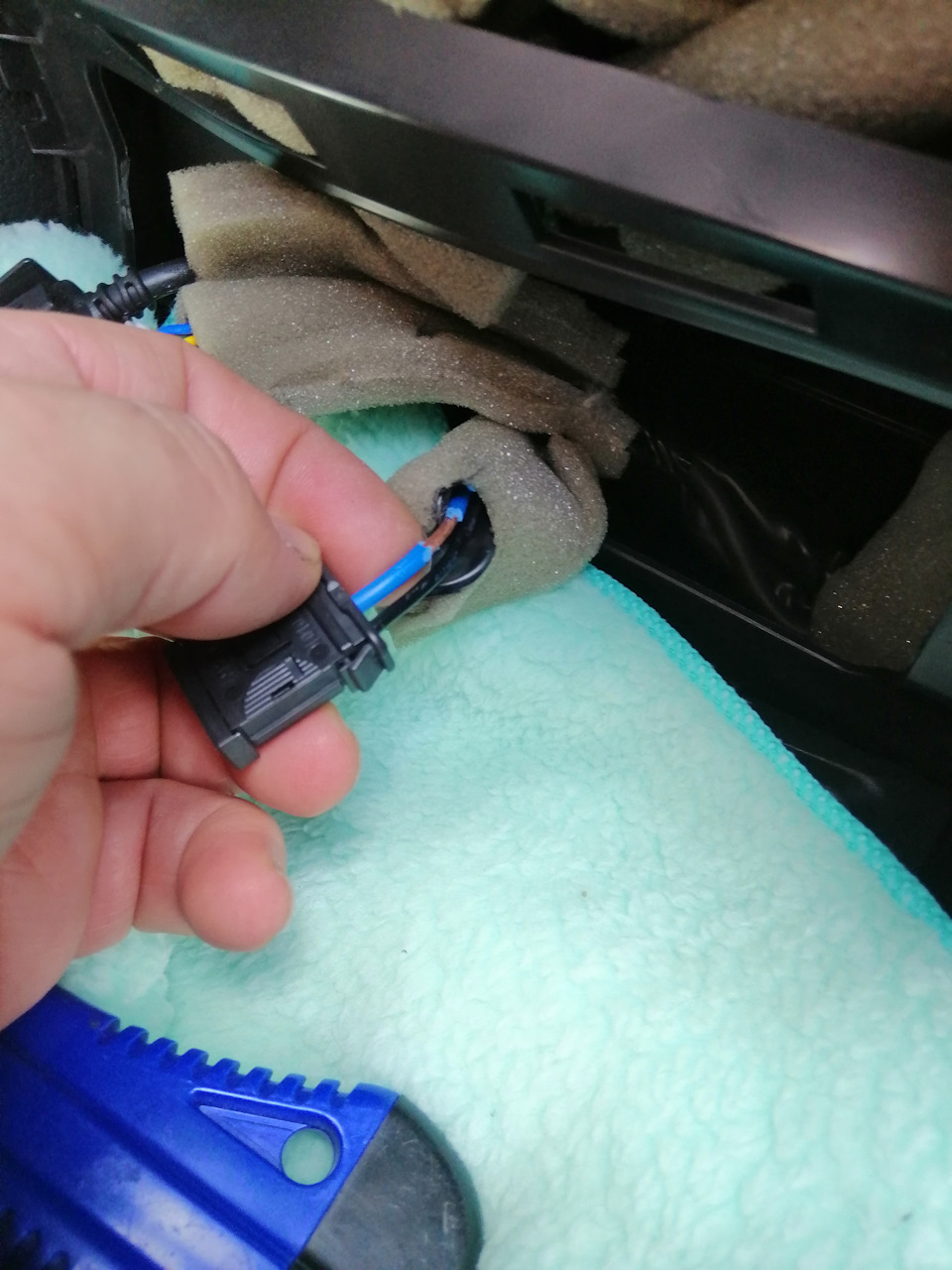

Зачистив синій
На магнітолі нас цікавить менша з двох білих фішка. На боці авто —світло зелений.

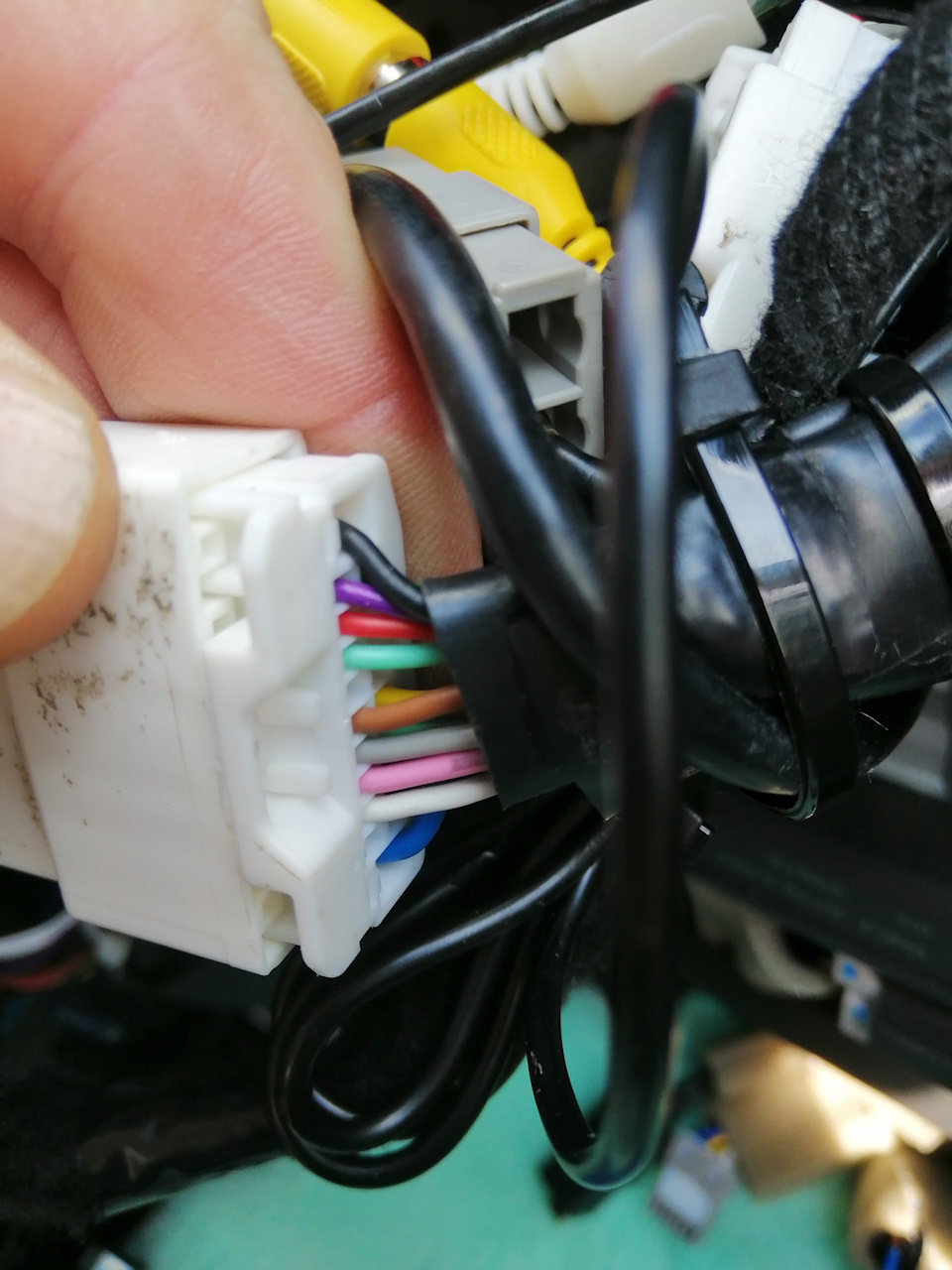

Ось він, червоний, це на боці китайської проводки

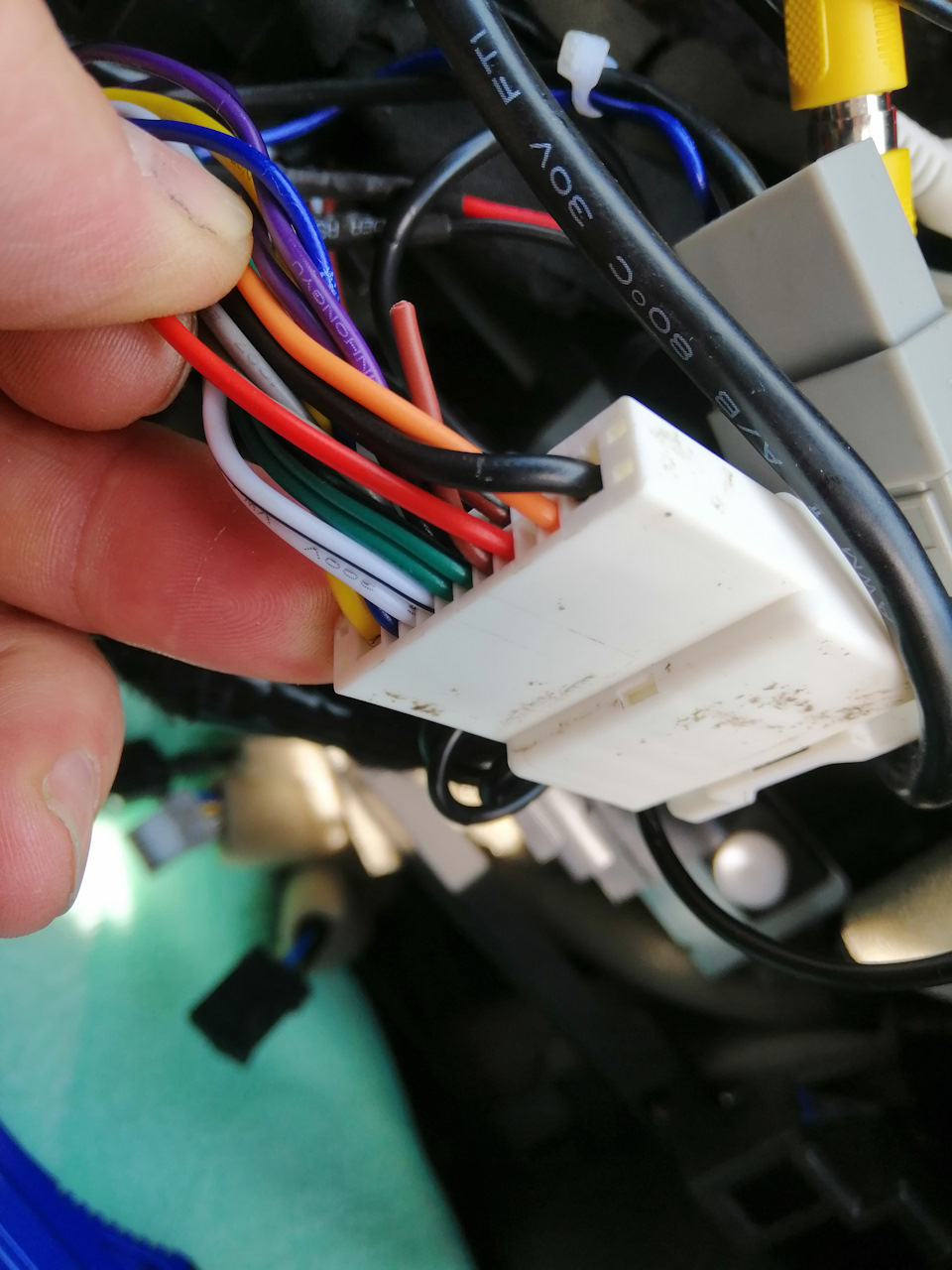

Світло зелений на боці авто проводки
. Заізолював провід біля фішки а до дроту що до магнітолі -обтиснув клемку, куплену на ринку.
Результат - тепер при виключенні запалювання - магнітола невирубується (2хв - якщо відчинити двері; 10хв, якщо двері невідчиняти) Паралельно з цим, враховуючи відсутність штатногосабвуфера, вирішив поставити невеликий, у багажник. Під сидіння неставив так як багато негативних відгуків і реально навіть не знаюяк його там причепити на тій горбатій підлозі.

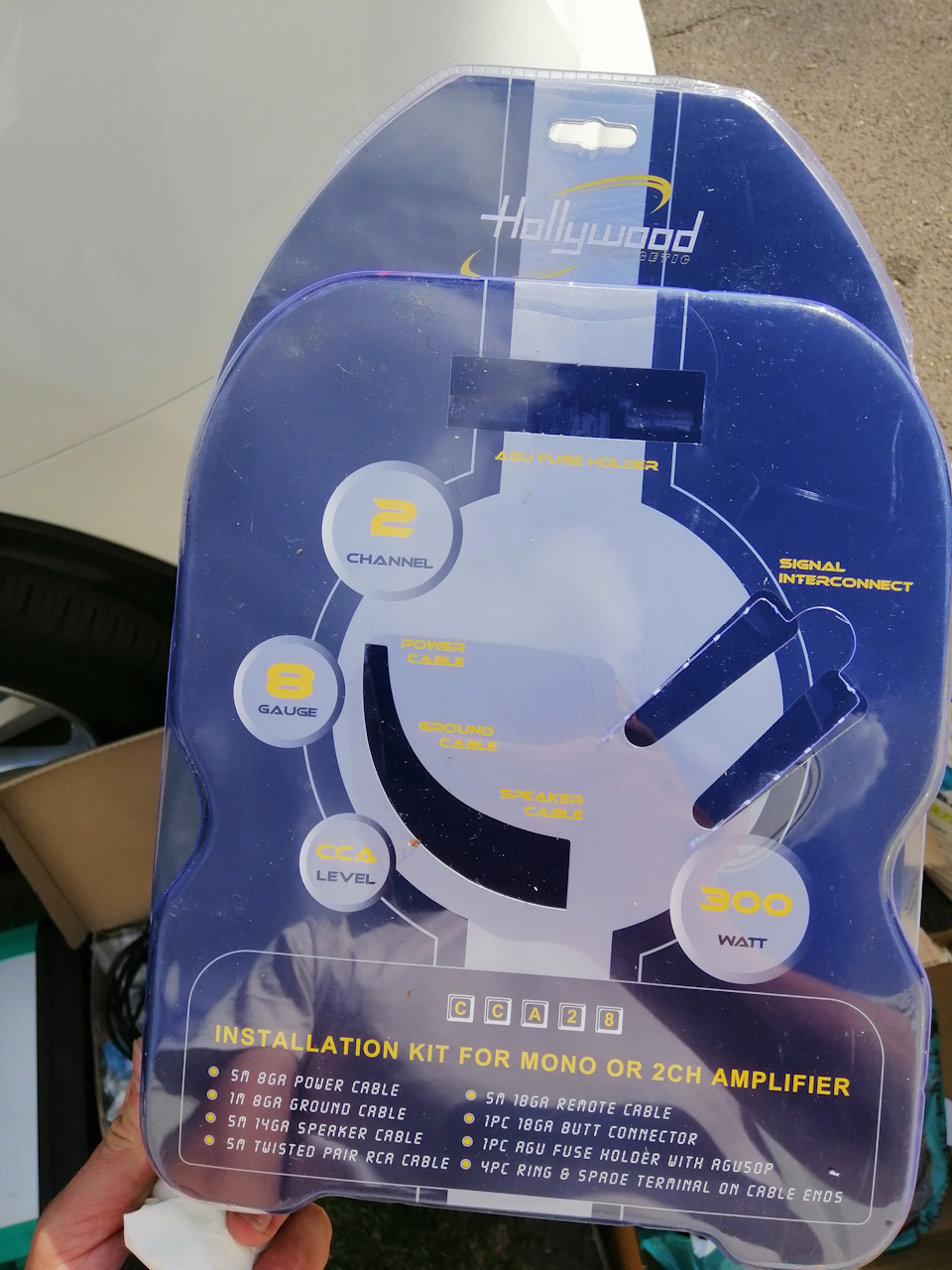

Купил хороші дроти в комплекті є всі дроти, навіть більше.> Коробочка))
Плюс тягнув від акумулятора. Ледь вистачило 5метрів.
До речі, всю проводку замотував у якісну тканинну ізоленту.
Сабвуфер майже не займає місця
Налаштовував як описано тут< Так, і ще одне, проклав нарештіпроводку під задній протитуманний ліхтар. Нічого складного. Плюсбрав із блоку запобіжників від запобіжника на прикурювач. (фотопізніше). Вивів на окрему кнопку.
Коментарі20
Хлопці, ви тут знаєтеся на електриці. Сьогодні ставили магнітолу і мені зробили ось так. Зняли підстаканники в центральній консолі і там зв'язка проводів і в товстий жовтий провід підключили мінус (мені так сказав майстер. Тепер у мене магнітола післ...
Підкажіть, а при режимі сну та відкритті дверей або багажника ГУ включається?
У мене - так
Тоді ця схема не підходить. Акб мій і так на нулях. Треба щось думати інше
Зробив як ти підключення до прикурювача. У мене при відчиненні дверей і багажника постійно включалася магнітола.
Але я замість реле часу використовував друге таке ж реле і магнітола працює доти, поки не відкриєш водійські двері. Головним плюсом моєї схеми з двома простими реле вважаю відсутність споживання акумулятора (хоч і незначного, але…) струму реле часу у...
У вас обидва реле 5ти контактні? як 4 х контактне у роботі.
магнітола працює до тих пір, поки не відкриєш водійські двері ... дана схема для реалізації роботи як при штатній магнітолі (ну майже))) )
Якщо можна виправити, ніяк не розберуся. Коли вкл.зажигание-плюс Асс йде на магнітолу і на 1 реле. Зрозуміло, що магнітола працює. )На другому реле теж котушка запитана, коли двері Коли Асс відключимо, котушка 1 знеструмлюється (пропадає +) і контакт...
При натисканні кнопки запуску/зупинки двигуна плюс АСС подається на ГУ і на котушку реле 1, реле 1 спрацьовує і замикає свій нормально-розімкнутий контакт через який подається постійний плюс і на ГУ і на котушку реле 1, тим самим відбувається самопід...
спасибі величезне!
Вся затримка була через самопідхоплення плюс 1 реле. Я теж відразу подумав, що замість 5-ти контактного реле краще просто поставити одне із замкнутими, а інше з розімкненими контактами, тоді простіше розібратися в схемі. Ще раз дякую за роз'яснення!
і уточніть-реле 4х контактні чи 5ти?
Зайди на канал автостиль Арзамас, лоуд саунд, студія автозвуку ведмідь там інформації достатньо як і чим щуміти для різного рівня інсталяції.
От якщо чесно написати як людина яка в автозвуку трошки нишпорить, то установка ось такого сабіка це біль і до хорошого звуку ніякого відношення не має, тобто це пронос а не звук і для цього не потрібно бути меломаном як тут деякі себе називають. До ...
Цікаво... Тільки питання бюджету. Хороша шумо/віброізоляція - $1000 у.о. + всі компоненти системи $700+
Це так важко зробити самому? За матеріалами на шумку на 4 двері 250 у.о. в ідеалі. Динаміки з усім нехай 500 у.о. це так дорого? Начебто і авто не Таврія
А, ну якщо так то погоджуся, в принципі має місце бути.
А чим шумити, можеш задати напрямок за матеріалами?
Ехх, яка гарна ручка кпп на американці!
