Отже, готовий результат відновлювальних робіт та роботи самоїсистеми фаромийок ви бачили у попередньому записі.
А тепер сам процес ремонту.
Для тих, хто самостійно захоче його виконати викладаю звіт:

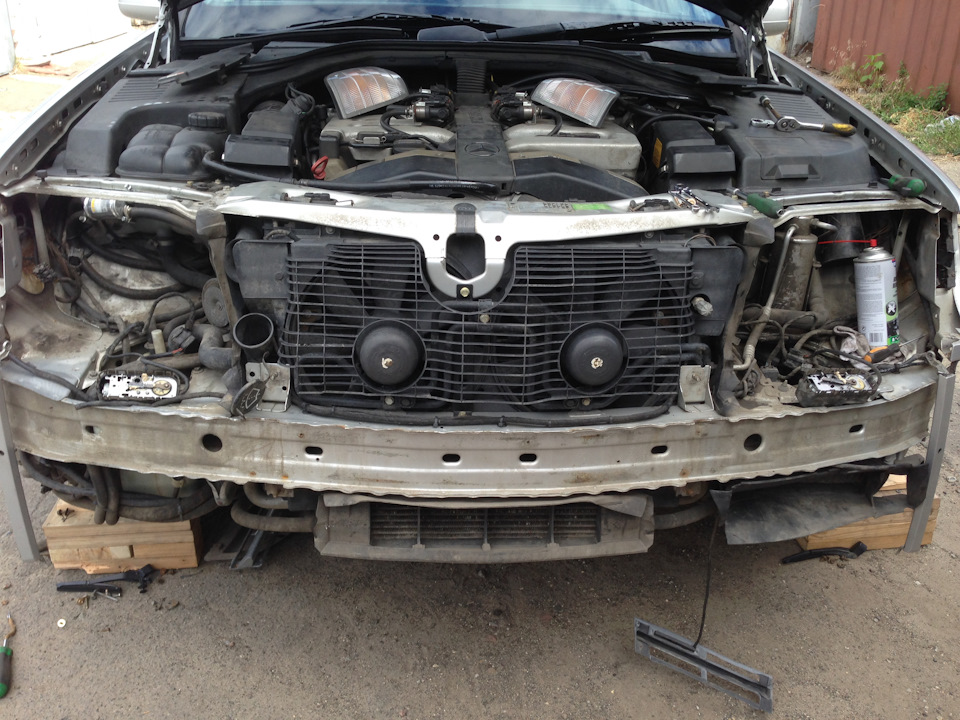

Звичною справою на подіумах скидаємо бампер та фари:

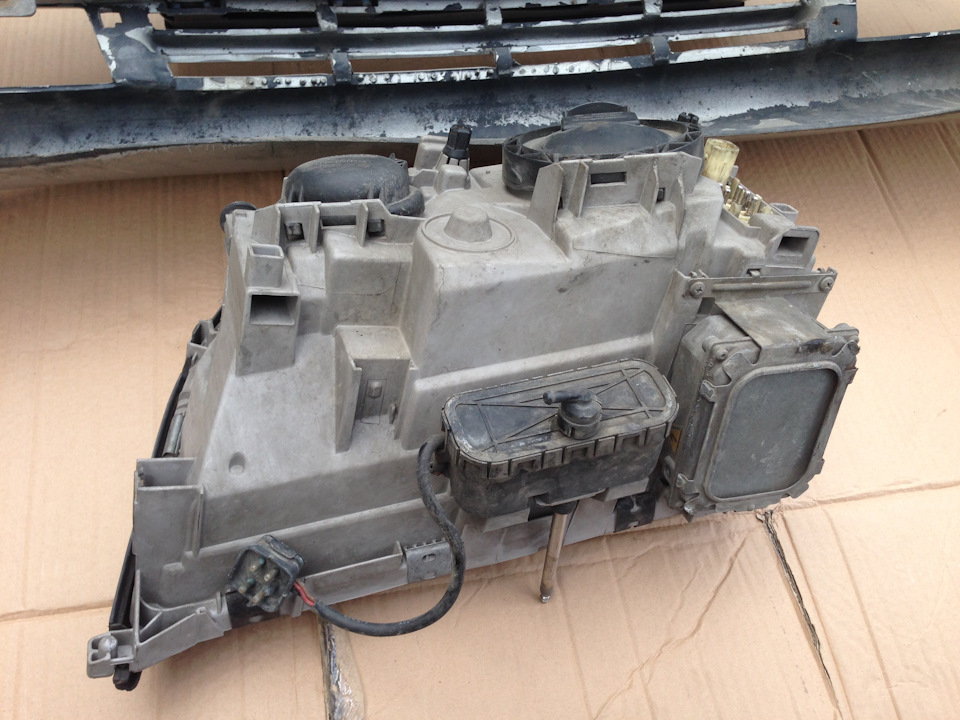

Берем фари:

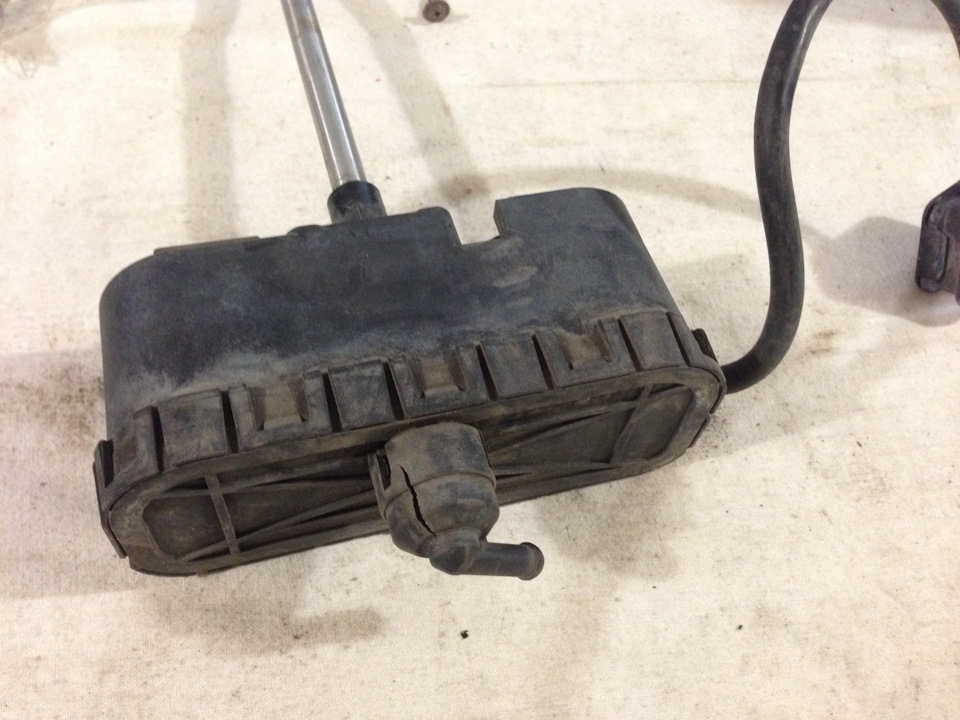

Знімаємо механізми фаромийок:

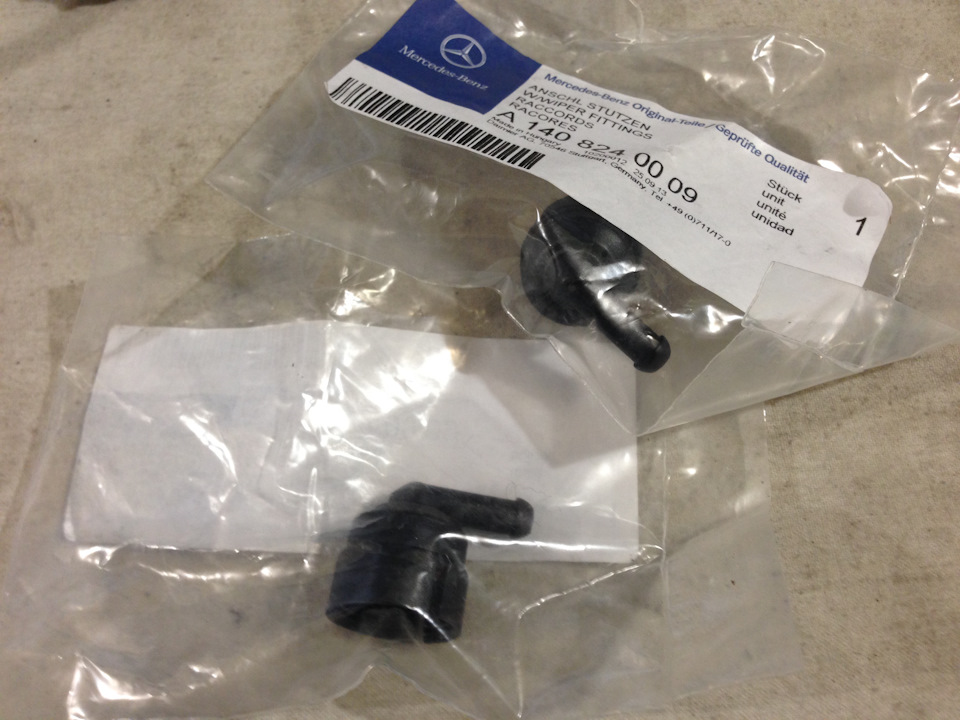

Заздалегідь замовив оригінальні перехідники для подачі рідини, щоомиває, у форсунки фаромийок:
>

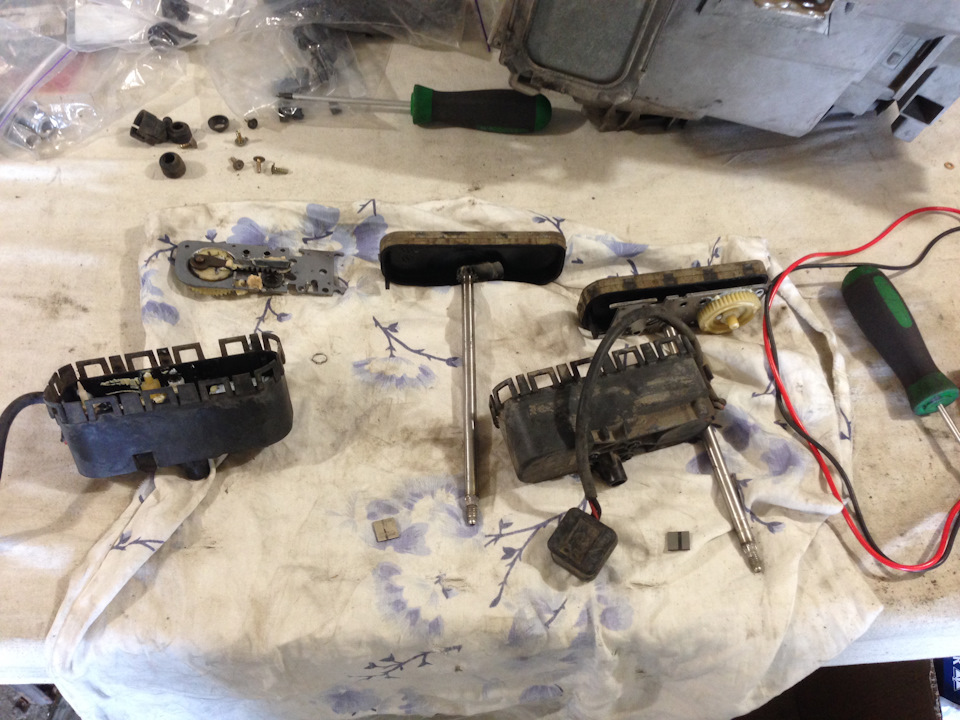

Розбираю механізми, акуратно відгинаючи клямки по периметрукорпусів:
У кутку корпусу між двох контактів затиснута квадратнапластина.
Це терморезистор:У разі налипання снігу на двірниках фаромийок таїх механічної зупинки, резистор гріється і опір його збільшується.Тим самим він як запобіжник перериває подачу живлення намотори.
Опір одного з них (лівої робочої фаромийки) мале:А у другого (правого) велике, вважай урвище ланцюга:
Саме тому правий механізм у мене і не працював.
Для продовження експерименту я замість запобіжника затиснув міжконтактів фрагмент мідного багатожильного дроту, і підтиснувпластину від стіни самим запобіжником (для щільногоконтакту):Взимку даний автомобіль більше експлуатуватися не буде (про це пізніше :), сніг йому не страшний.
Перевірив вільне обертання моторів, шестерень.
Розподіл мастило на деталі, що труться.
Закрив металеві кришки в будь-якому положенні великої шестерні.
Підключив фаромийки.
Повернув ключ запалення.
Включив габарити (тільки при них працюють фаромийки).
Механізми виконали рух і самі зупинилися у своїх нульовихположеннях. Потім акуратно підняв металеву кришку і виставив великушестерню саме в такому положенні:Двома вузькими точками біля отворусолдатика (малої високої шестерні, перш за перевірте її цілісність, внизу її повинен бути прапорець).
Закриваємо металеві кришки.
З лиця тепер шестерні повинні бути саме в такому положенні:
Правий механізм:
Саме так вони і повинні працювати і зупинятися, коромислами в різнібоки.
Тепер збираємо корпуси:Запчастини на фото:A1408201342
Замінюємо старі перехідники на нові:
Перехідники вставляємо в шланги фаромийок, роз'єми в кріплення підкорпусом, потім прицокуємо перехідники в тому напрямку носика, кудидивиться шланг:Існує ймовірність, що шланг потрібно буде абообрізати або замінювати на новий (у кого в якому стані).
Продається він по шлангу. Метрам.
Збираємо морду:
І насолоджуємося ще однією робочою системою:
Відео я виклав у попередньому записі:)
Все це ви можете зробити самі.
Мій канал на ютубі RomanMERS допоможе вам розібратися:)
Або приїжджайте до мене, зробимо:)
