Нові диски на кабана 19 RH AB Topline #2

Продовжимо.

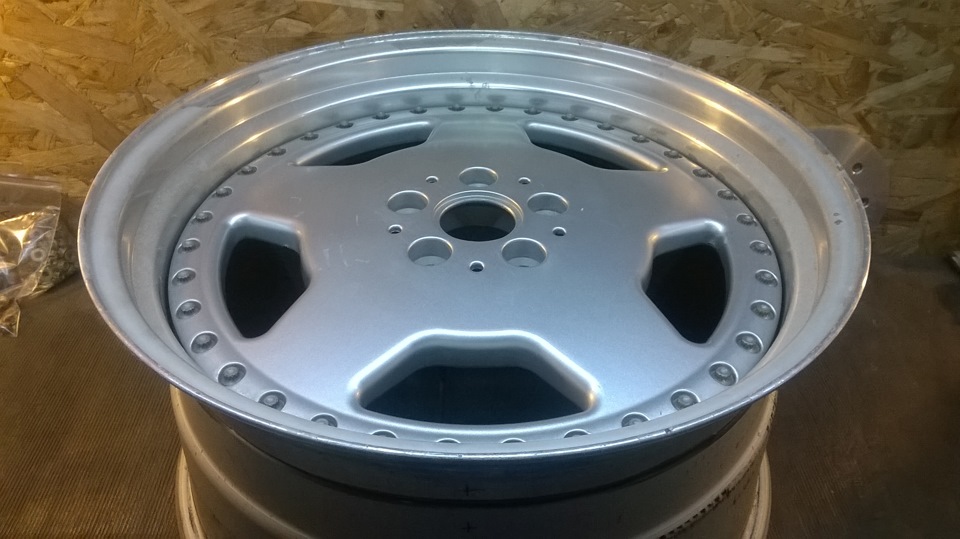

У майстерні пацієнта поклали на робочий стіл:

Диск лежить на гумовому килимку обличчям вниз.
Зривати першими ОБОВ'ЯЗКОВО гайки!

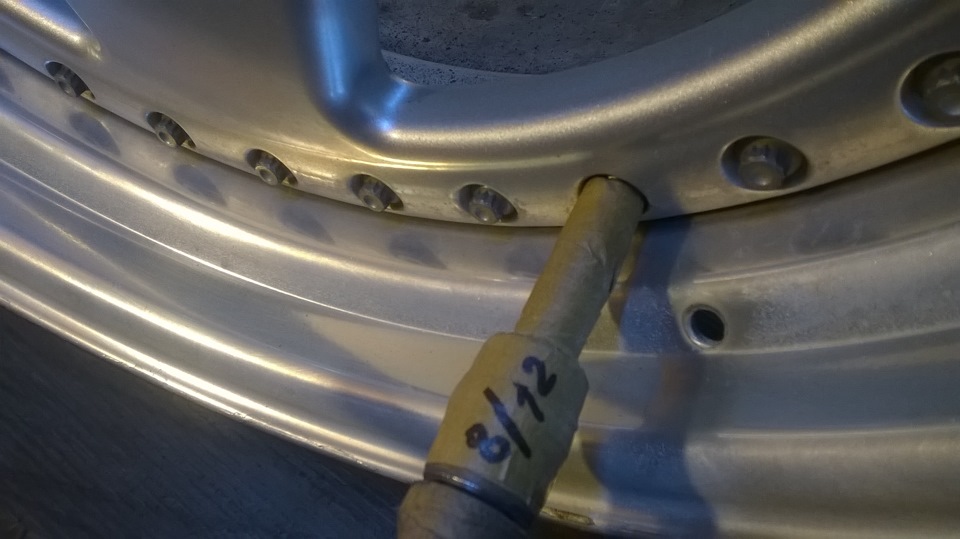

Болти дисків RH підтримуємо головкою 12 граней 8мм:

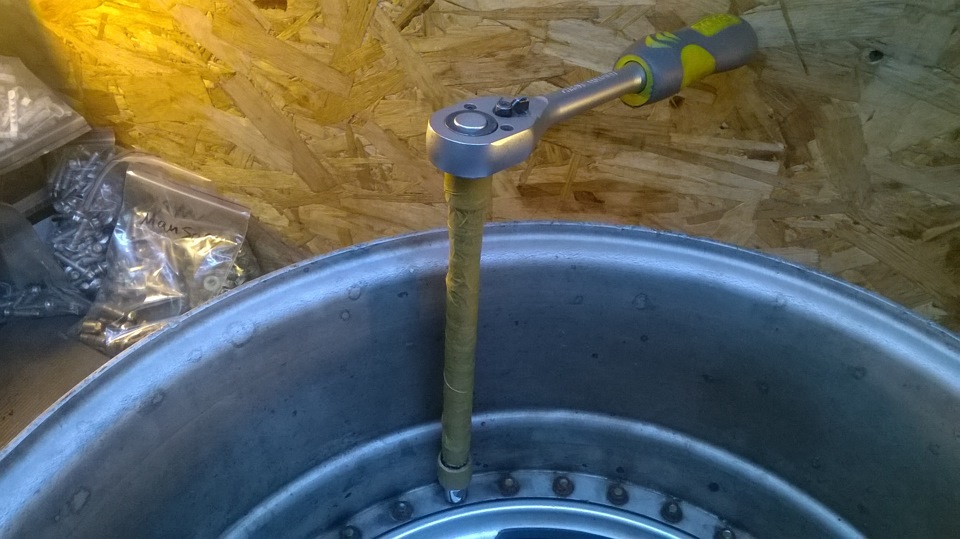

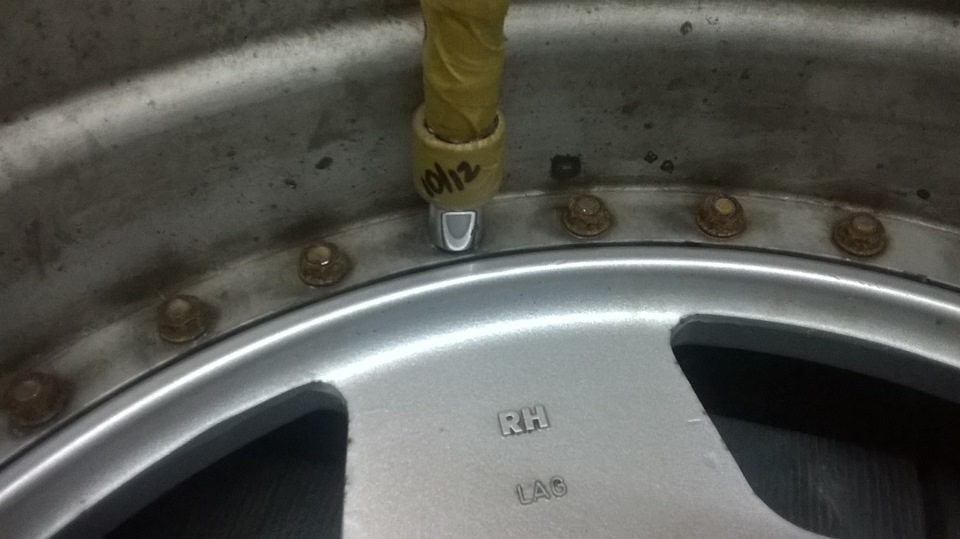

Гайки відкручуємо головкою на 10мм:

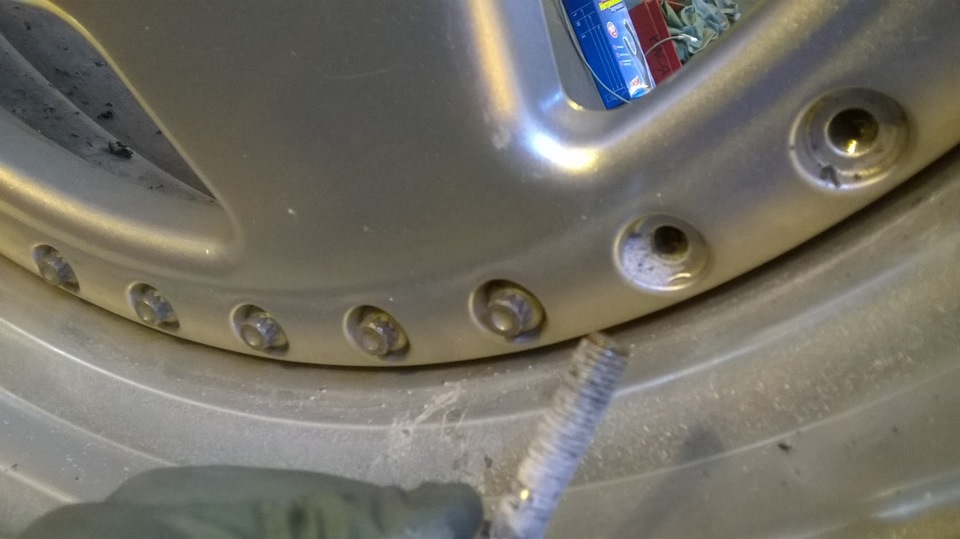

На різьбленні болтів багато окислу від алюмінію.
Це нормально-значить диски ще не розбирали:

Викрутивши всі болти та гайки вибиваємо центр із диска:

Відео:

Розрізаємо заводський герметик, якому вже багато років, міняти йогорекомендую обов'язково:

Великий тупий ніж вставляємо краєм у зазор.
<
І забиваємо його молотків у щілину, що утворилася:

Роз'єднуємо деталі.
Вимірюємо ширину всіх ободів і полиць:

Отримуємо параметри деталей наступні:Включаємо пошук необхідних дляскладання четвертого диска полиці 19 "х2, 25 і обода 19 "х6, 25 на36відп.

Диски RH єдині у світі (ще і їхня донька Artec) мають запатентовануадаптерну систему підбору вильоту і розболтовки на всі своїрозбірні диски.
< Сутність її така:
Сам диск має свідомо вузький центр (велику цифру вильоту, 55наприклад).
Центр диска має виступи:

>

Адаптер назовні центрує центр диска на себе:Сам адаптер центруєтьсяна виступі маточини авто за допомогою кільця цо (жовтого кольору намалюнку).
Адаптер прикручується до авто болтами під конус:А сам центрприкручується в свою чергу до адаптера, теж конусними болтами:
p>
Всі центри дисків RH мають стандартне кріплення.
5х112 або 4х100.
У моєму випадку я застосовую адаптери 5х112/5х112.
З товщиною адаптерів я визначуся за фактом примірки дисків намашину.
Благо у мене їх ціла колекція:16, 20, 25, 30, 35, 45мм став вивчатицентр диска:

На ібеє виявив у продажу центр 20" диска RH:

Вирішено було виготовити з нього 19" центр, взявши за основу самузірку (токарка, заварка, фрезерування). Через тиждень центр був ужев мене.
Зліва 20", праворуч 19":

Продовження слідує…

" }
