Початок у попередніх записах.

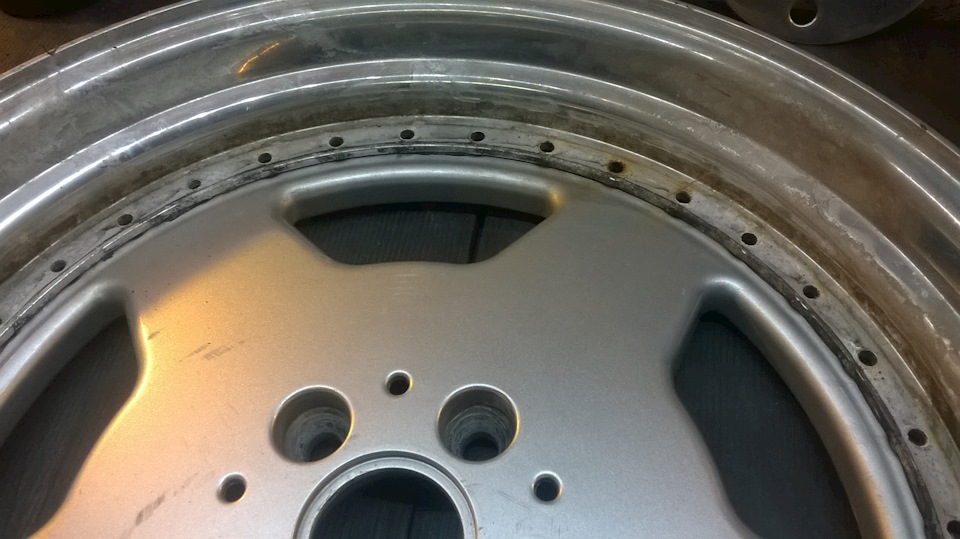

Насамперед я доклав полицю трискладового диска з фасаду центру.
> Щоб зрозуміти можливість розширення диска на 0, 5" шляхомперенесення полиці на фасад:

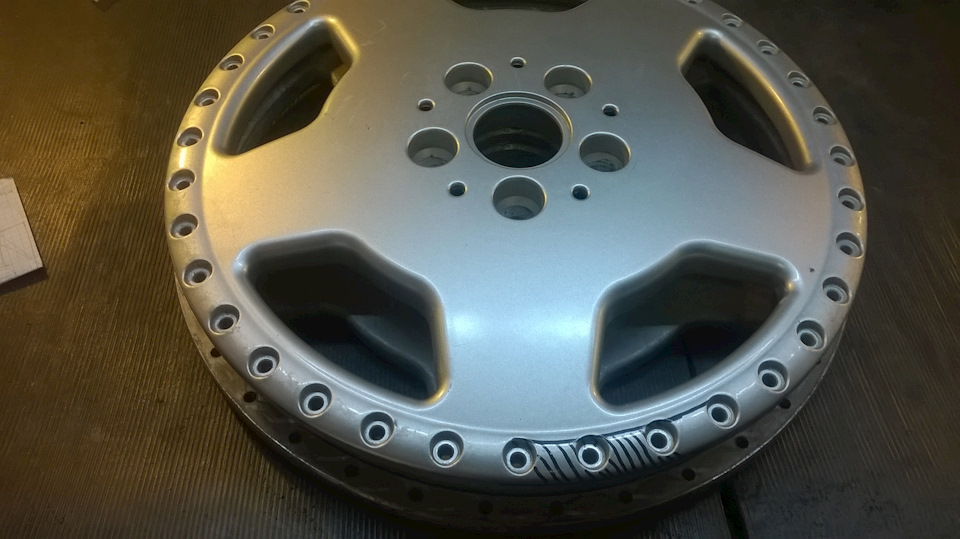

На вигляд трохи отвори стирчать:

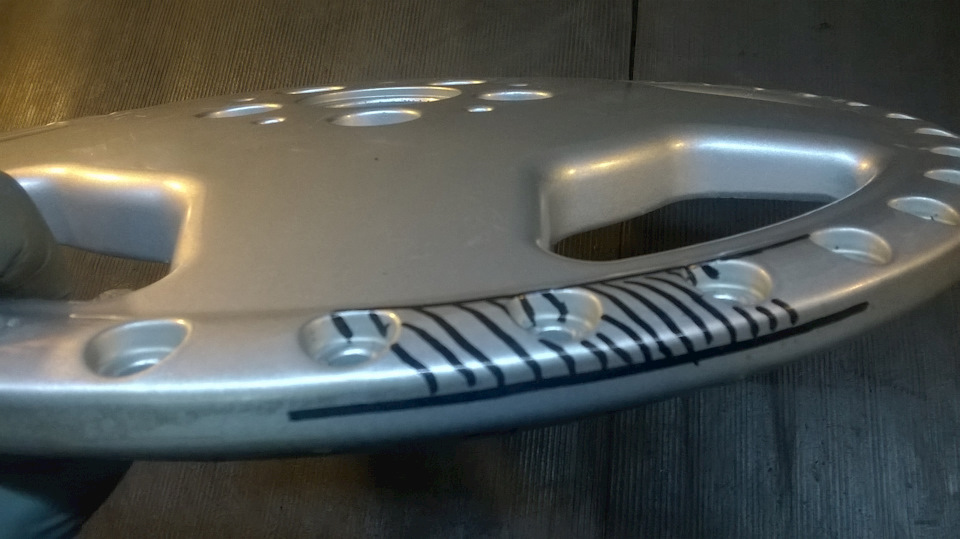

< Але згідно з розрахунками вони повинні піти разом зчвертю:Заштрихував те, що необхідно проточити на токарномуверстаті:
На 20" центр поклав 19":

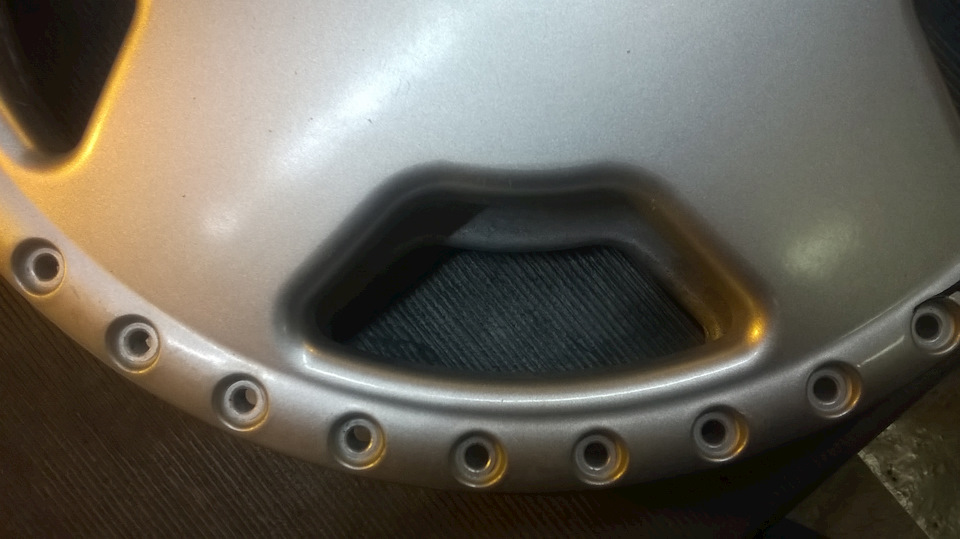

Він звичайно менше, і трапецеподібні отвори зміщені у бік краюцентру:
На верстаті проточив чверть під посадку полиці з обличчя глибиною7мм:
Обод приміряв для хохми (ось таку б поличку:)
Посадку з тилу під обід (вже без полиці) вкоротив на 6мм:
>
Перевірка, всі отвори від болтових отворів пішли, як іпередбачалося.

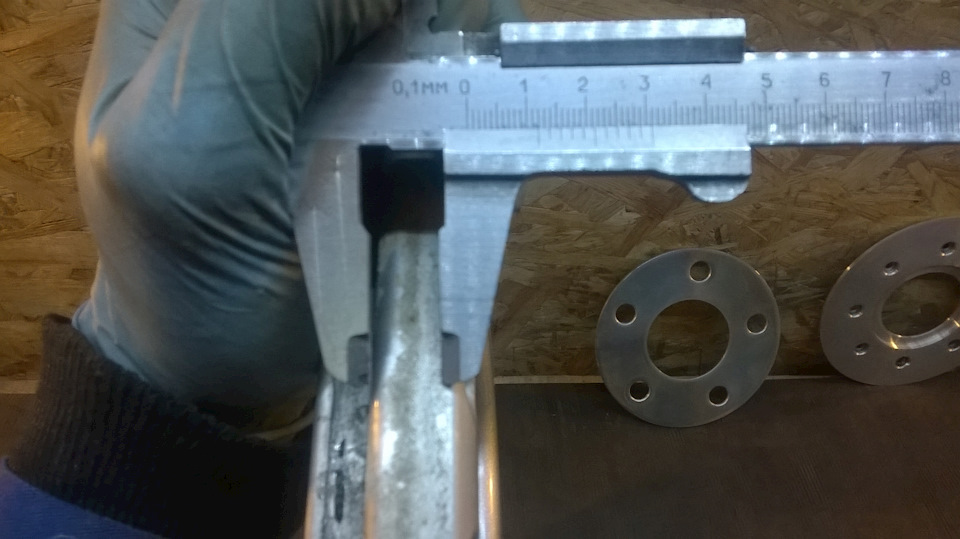

Товщина фланця центру 12мм, як і на багатьох трискладовихдисках.
Хоча зустрічав і 7мм фланці, виготовлені по заводу:20" центр ставпідганяти під розмір 19":У ньому теж зробив посадку під полицю:Осьтака цікава зварювальна робота мала бути.
Ніз трапеції наварити.
А саму трапецію вифрезерувати на поворотному столі вище:Мало того, 19" центру мали адаптерну маточину:А 20 Центр був цілісним, безадаптерним:На 20мм адаптері вильоти центрів відрізнялися на3мм:Прийняв рішення рухатися до токаря, щоб він повторив з тилу нацентрі адаптерне кріплення, згідно з оригіналом:
Робота закипіла:)
Продовження слідує...
