Народ потрібна допомога, хто знає "пташиною" електрику?
Суть:габарити, повороти, аварійка є … і одна права фарадальній.
<

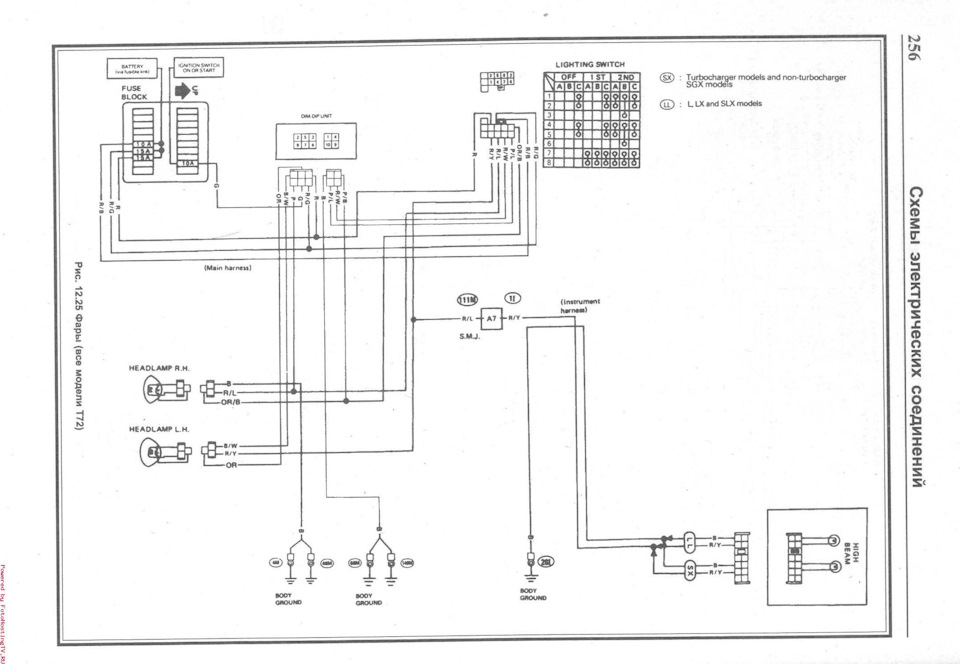

Немає ближнього і лівого далекого.Запобіжники перевірені, релюхиміняв місцями, лампи справні.Спостерігається ось яка хрень.Привключеному ближньому міряю напругу на знятій фішці злампи--є.Тільки одягаю на місце напруга пропадає.Точно не маса їїбезпосередньо до лампи.За схемою не зрозуміло, япошки малюваличисто для себе.На схемі є якийсь DIM-DIP UNIT, типу якийськонтролер? Якщо так, то де він стоїть?
< p align="justify"> p>
________________
РІШЕННЯ

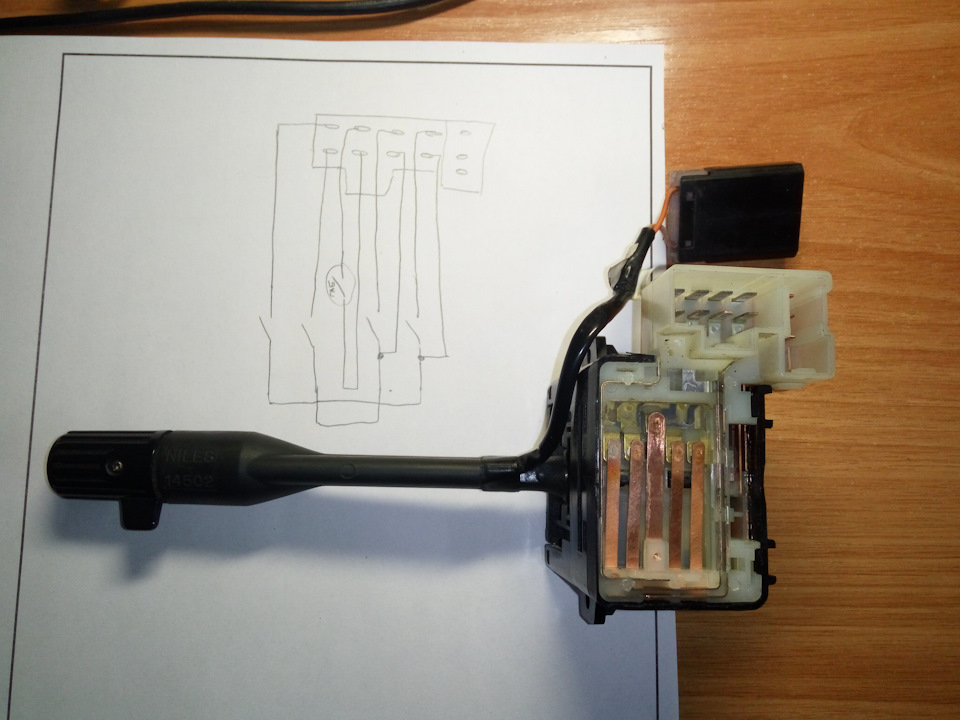

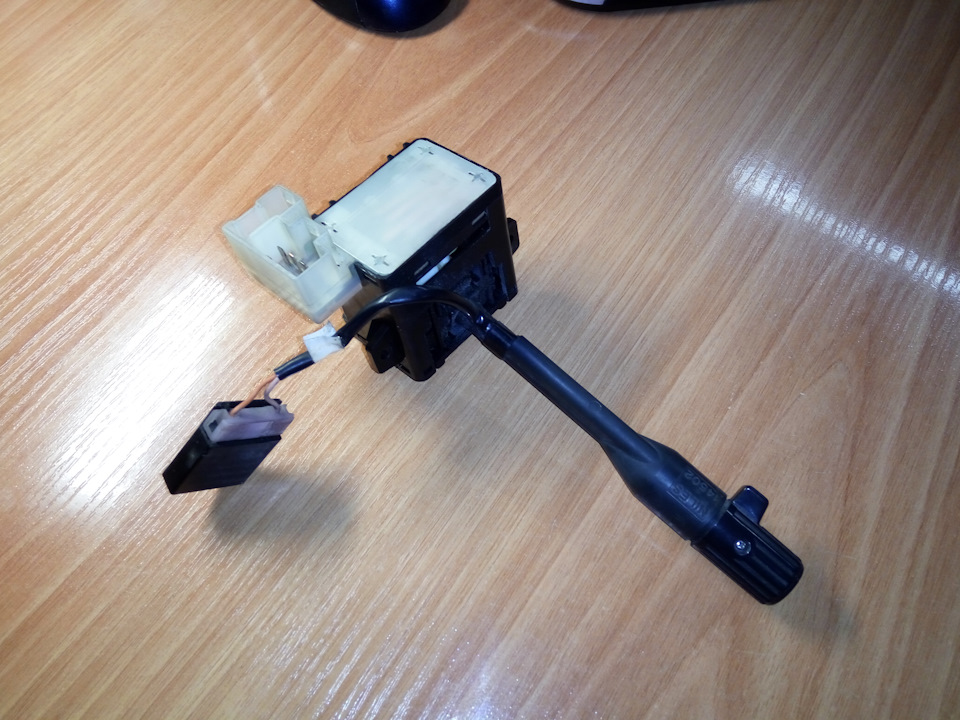

Не без поради дорогого камраду docmane, проблема усунутачищенням контактів підрульового перемикача.Нулівка наждак +силіконове масло
До речі, окрема фішка — це сигналізатор включених габаритів, призначення окремих трьох пінів я так і не зрозумів, не дзвонятьсяпро жодні положення
Коментарі4
Дуже радий, що допомогло, колега!
я такі самі виміри робив і такі ж результати були. Все звелося до зачистки контактів у підрульовому перемикачі
… ну логіки млинець якось ніякий! Схема реально нереально дибільна, сцуко замість позначення комутації якийсь судоку! І що робить цей DIM-DIP UNIT? Навіть щоб переробити … простіше зробити заново. - повна брехня
Чуввввак! був би ти поруч яб розцілував і пиваса налив! ))))) таки сцуко перемикач!
