135. Переробка зварювальника. Фінал )))

Моє саморобне подаюче для дроту (тут, тут, туті ось тут" ) з певною періодичністю глючило ( (потім згорівмосфет, керуючий мотором. Поміняв. Знову згорів…). Грн, але вони недають ні пояснень щодо підключення, ні параметрів роботи.

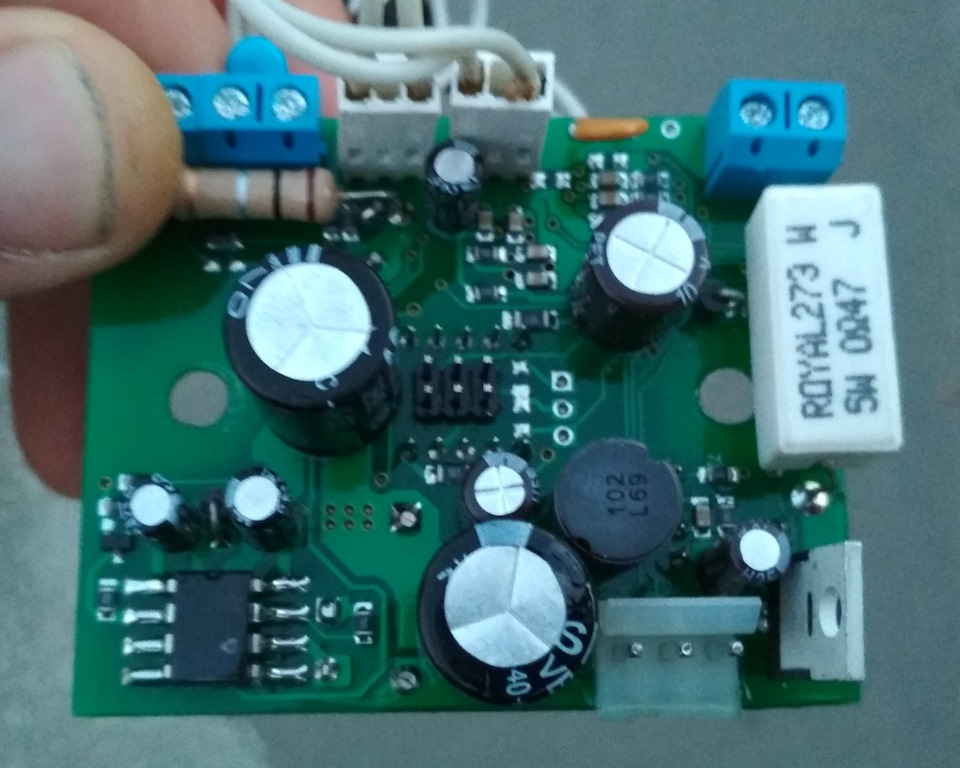

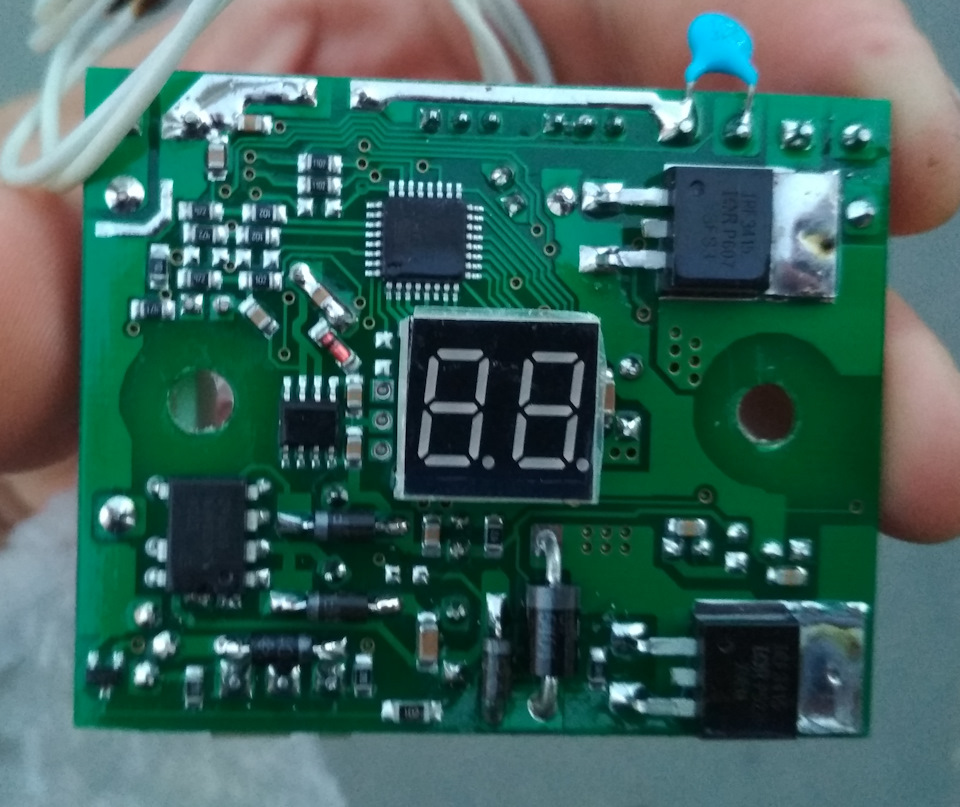

Гугл мені в допомогу, придбав ось таку плату управління:
цієї плати потрібен мотор, клапан газу, рукав і провід з роз'ємомXLR для підключення до джерела зварювального струму.
Трохи механізму роботи:
— швидкість регулюється від 1 до 99. Від 1 до 90 напруга намоторі протяжки рівномірно змінюється від 2, 5 вольт до 12 вольт, аось уже від 91 до 99 — від 12 вольт до 20 вольт. Плавний старт -плавний запуск мотора із затримкою.При цьому починається подаватигаз і зсувний струм, а потім плавно запускається мотор.Регулюєтьсявід 1 до 9. Поставив 1 - стало зручніше варити. 2 вже забагато, дуже велика затримка.
— є протяжка дроту без струму і газу.
— управління швидкістю за допомогою 2 кнопки. До речі, кнопки 1 в 1як на зварювальнику)

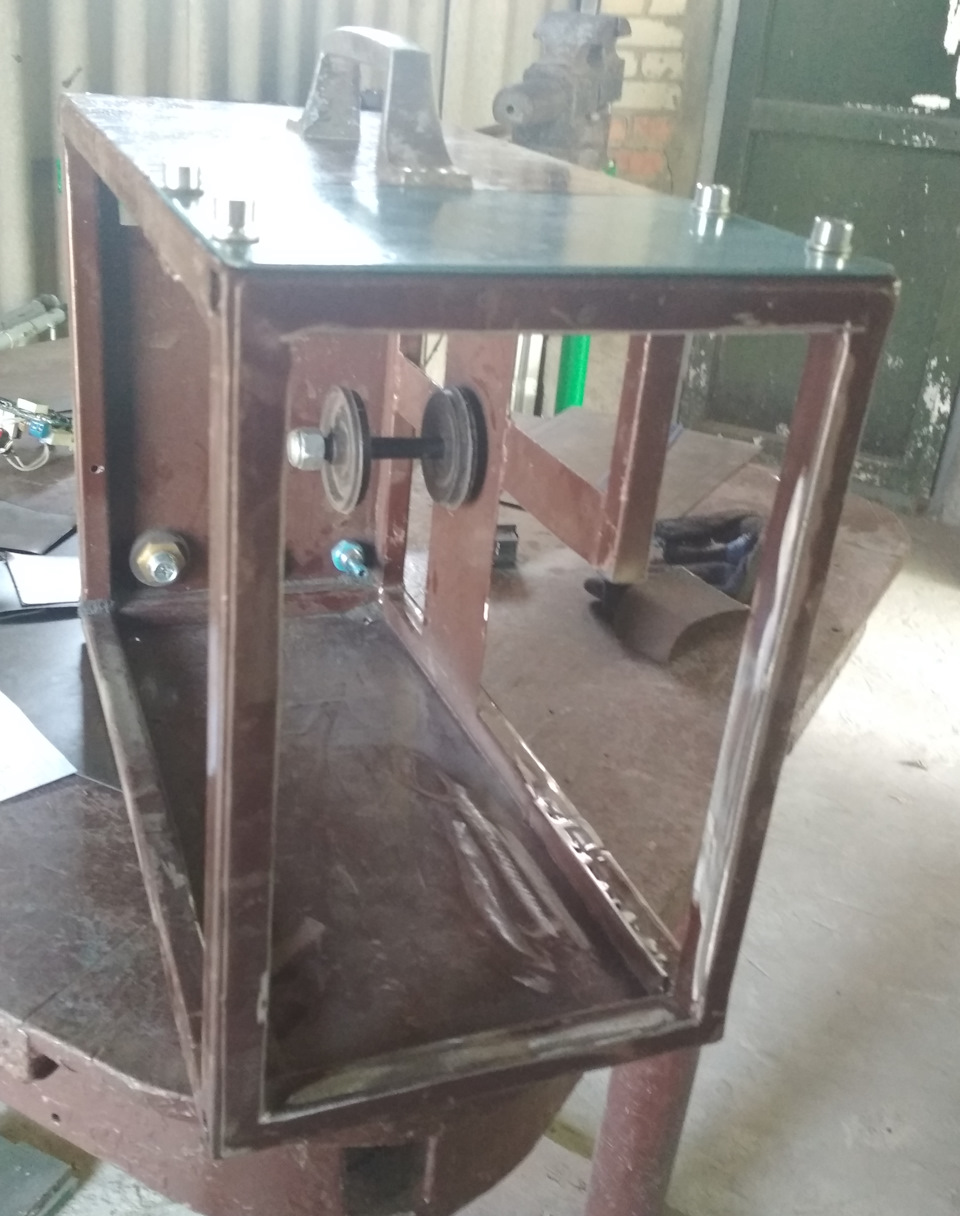

У зв'язку зі змінами довелося викинути всі нутрощі і вирізати нафігпередню панель

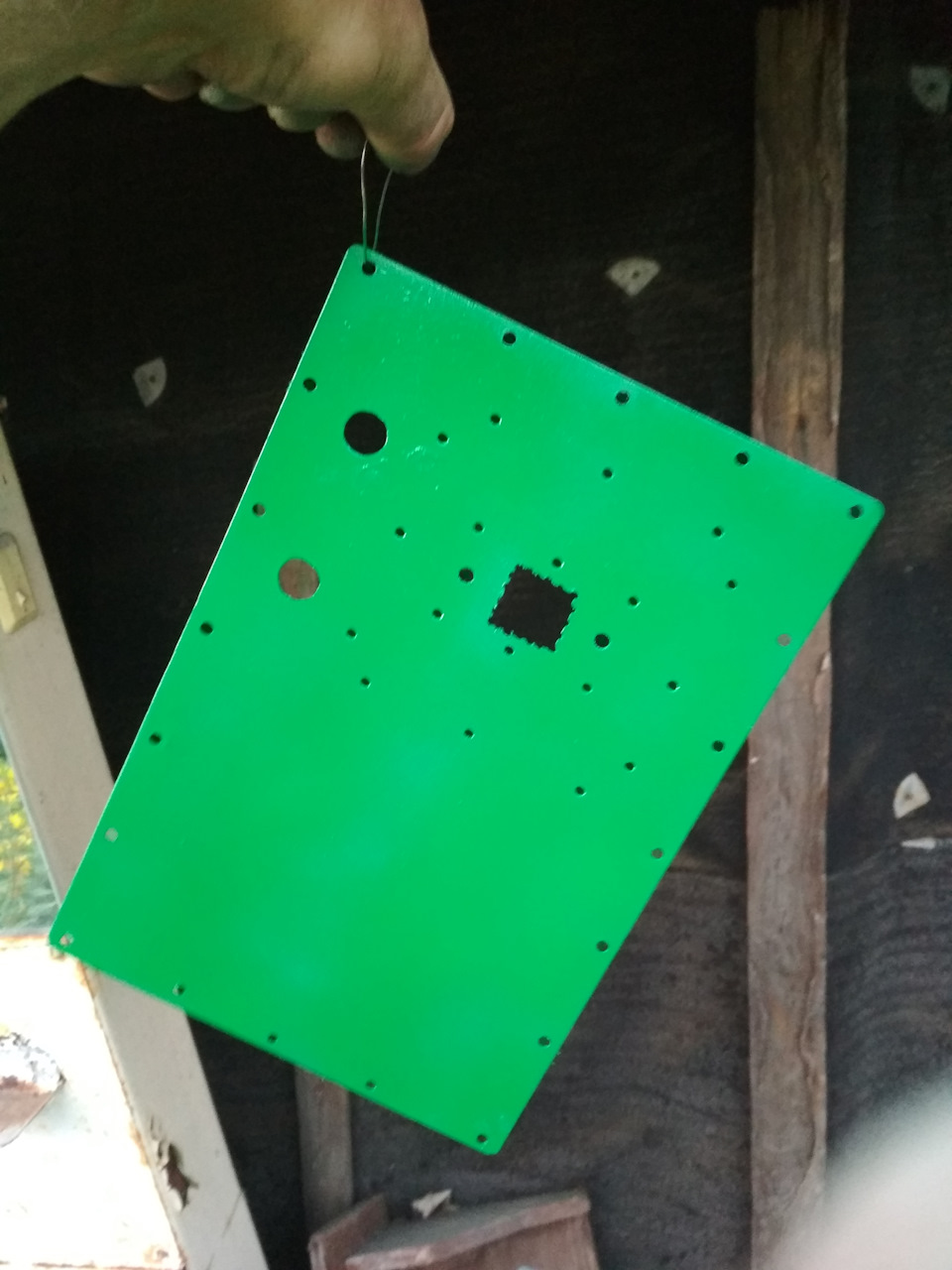

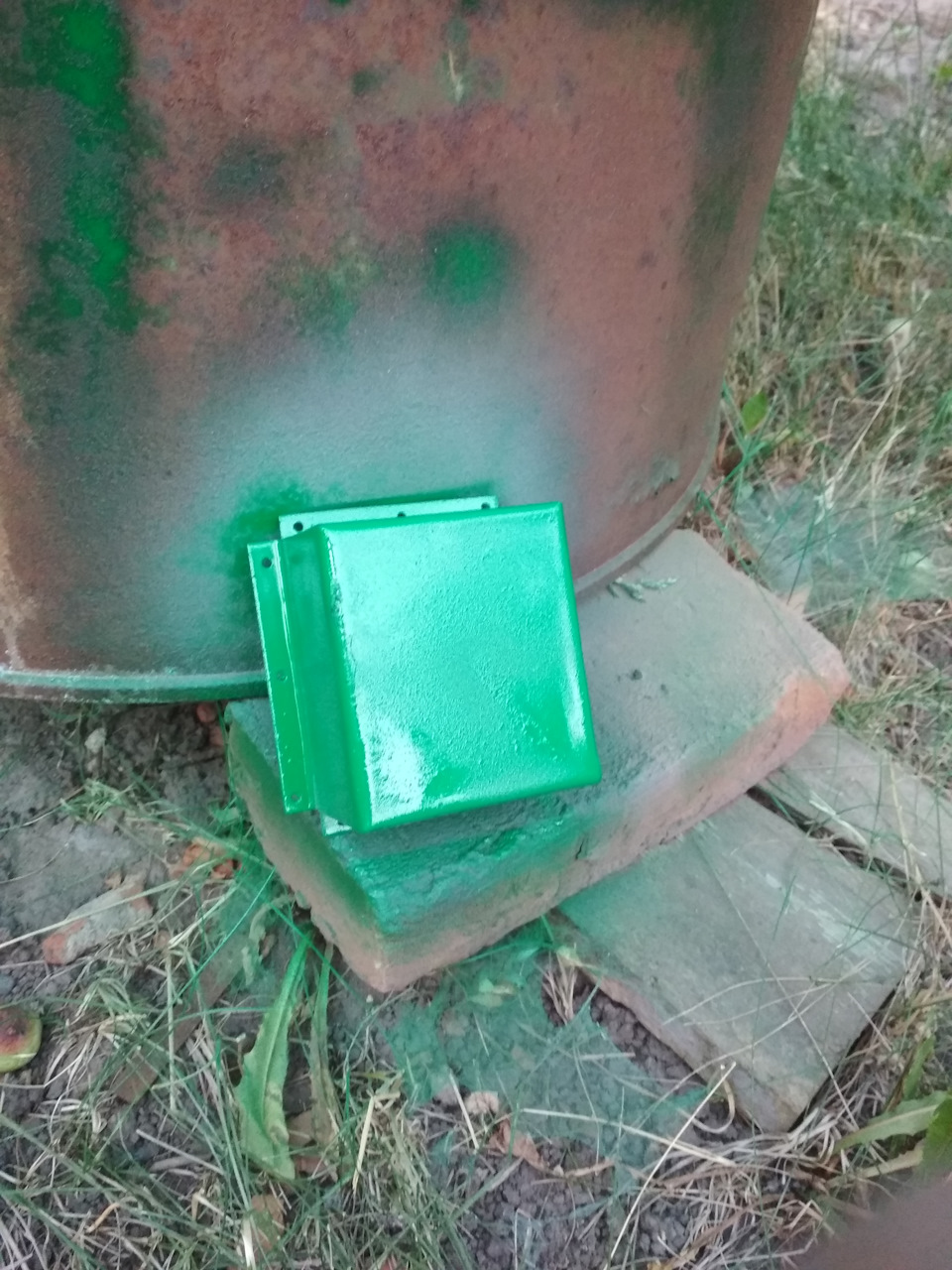

Нова панель зробилася з металу 1 мм. Щоб захистити плату відпилу, сміття та іншої гидоти зігнув з того ж металу коробочку, розкинувши мізками, вирішив порахувати яка швидкість протяжки принапрузі 12 вольт і 20 вольт. Завдання таке:ролик має діаметр 25мм.Значить, за один оберт ролика простягається 25 * 3, 14 = 78, 5 мм =7, 85 см, округляємо значення до 7см. При 12 вольтах маємо 60оборотів, а при 20 - 100 оборотів. Вважаємо далі:7*60=420см=4, 2м та7*100=700см=7м. Мало((((((
Варіанту 2 — міняти протяжку або міняти ролик на ролик більшогодіаметра.). Якщо взяти ролик 40мм… Вважаємо:40*3, 14=125), 6мм =12, 5см.Округлимо до 12 см. Тобто, при 12 вольтах швидкість протяжки (з урахуванням округлення) буде 7, 2 метра і 12 м.Прекрасно.Посидів, подумав, дійшов висновку, що основа, на якійзакріплені ролики треба робити нове.Вечір діл — і все зроблено)Контрольний дзвінок татові.Приїхав, пояснив, намалював.Два дні іролик виточений і загартований.До змін протяжка виглядала осьтак:Переніс кріплення осей, заодно коли просив тата зробити новийролик протяжки попросив на підшипник виточити кільце з невеликиминасічками.
Загалом, після переробки протяжка стала виглядати ось так:А парочка "джерело зварювального струму + протяжка" набули ось такоговигляду. Залишилося тільки зробити візок для них))

Варить незрівнянно)
