От власне і безпосередня причина заміни підкермової КГ - пультуправління магнітолою. Пульт був куплений на розбиранні в комплектіз усім кріпленням (кронштейн, 2 гвинти кріплення пульта докронштейна, 2 гвинти кріплення кронштейна кермо).
У записі про заміну КГ я згадував про реалізацію 3-ї лініїуправління магнітолою — після перебирання КГ у мене, окрімстандартних роз'ємів під рульовою колонкою, з'явився роз'ємсвітлодіода штатної сигналки (хто не в курсі, цей світлодіодрозташований на карті водійських дверей біля кнопки замиканнязамку) для реалізації цієї 3-ї лінії.У ньому 2 контакти - я спаявїх між собою.У підторпедній проводці 2 проводи від магнітоли дороз'єму під кермовий колонкою є із заводу - не вистачає тількипроводки в самій КГ. Цей 3-й провід було необхідно протягнутисамому і забезпечити на ньому частину роз'єму, яка була відрізанавід датчика низького рівня рідини омивача. Між собою. Разом зрідними двома проводами, цей провід заведений у мініджек іпідключений до магнітолі. Водійські двері заграли по-людськи.Раніше мені здавалося, що вони взагалі не грають — мабуть черезпоганий контакт (високий опір) у "зайвих" роз'ємах перехідникагубилася частина сигналу.

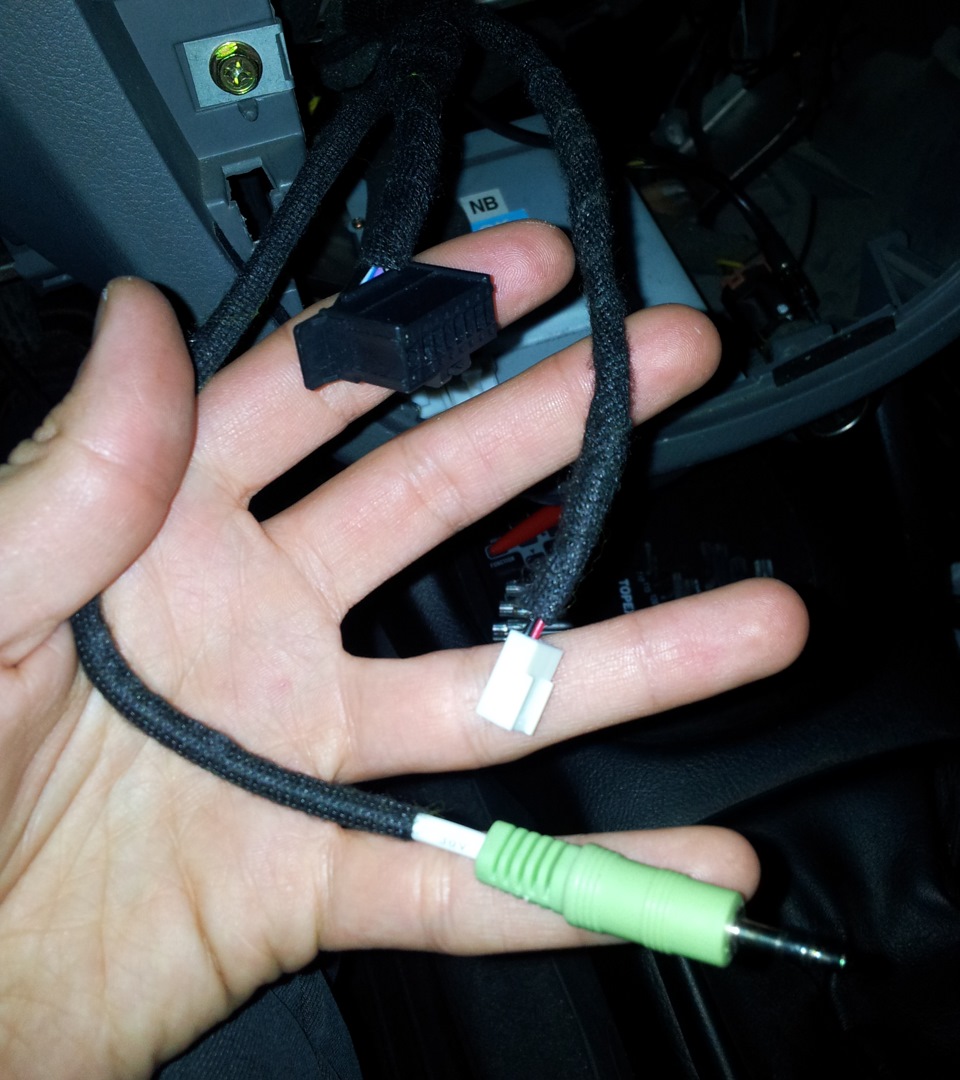

Ось так тепер виглядає джгут проводки магнітоли:
< /p>
Роз'єм для голови Pioneer, роз'єм пульта (мініджек), роз'ємпідсвічування полички під магнітолою

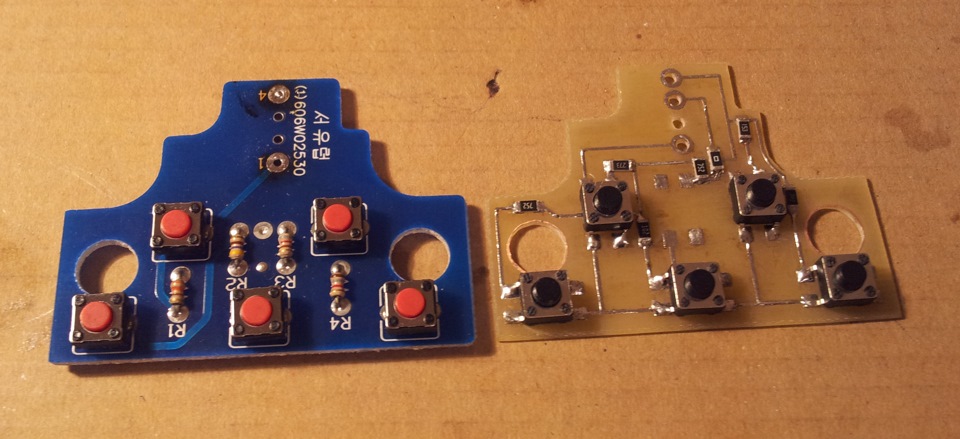

Для роботи ремокона з головою Pioneer було необхідно змінити схемупульта. Була виготовлена плата пульта:
При розводці плати користувався досвідом vetalxh Іодного алмеровода - aka Kitam1n. У Kitam1n я почерпнув корисну інфу— для роботи пульта Pioneer абсолютно не обов'язково дотримуватисяноміналів резисторів — достатньо, щоб номінал резистора був удіапазоні, характерному для кожної функції…
Мої номінали:
АТТ - 3, 9 ком
Source - 1 ком (довге натискання - вимикання магнітоли)
Слід.Трек - 7, 5 ком (довге натискання - перемотування трека)
Vol+ — 15 ком
Vol- — 27 ком

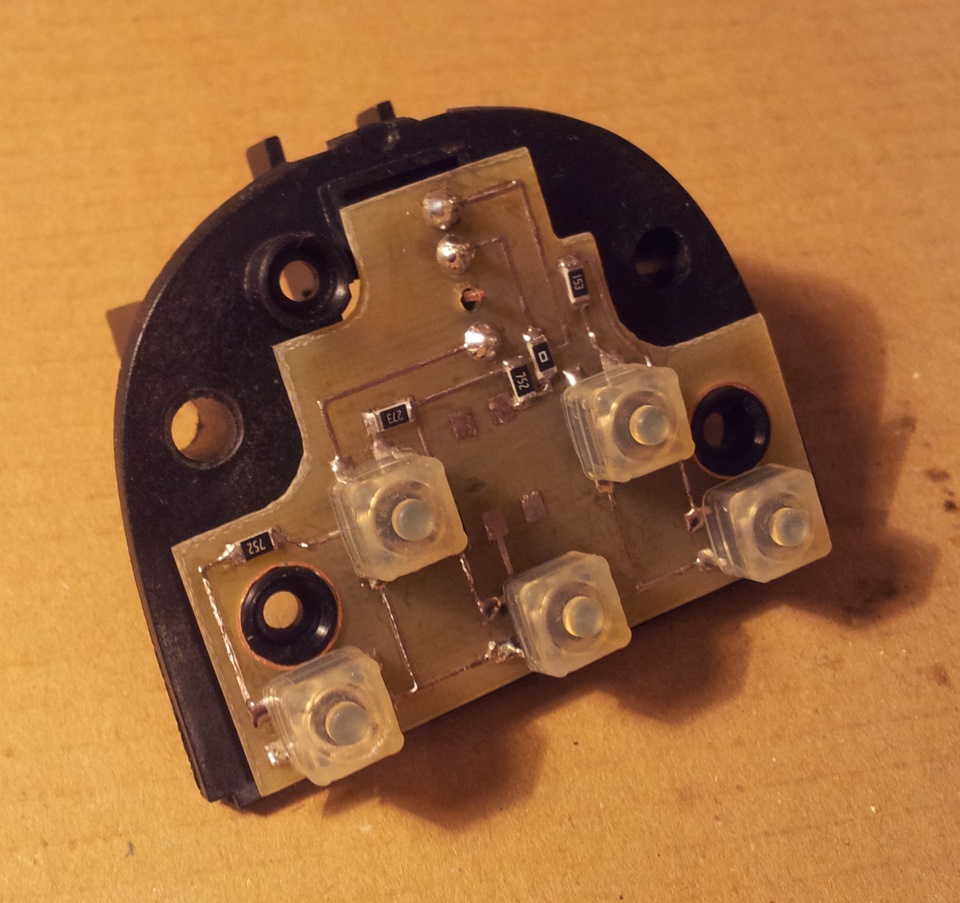

Плата на місці:

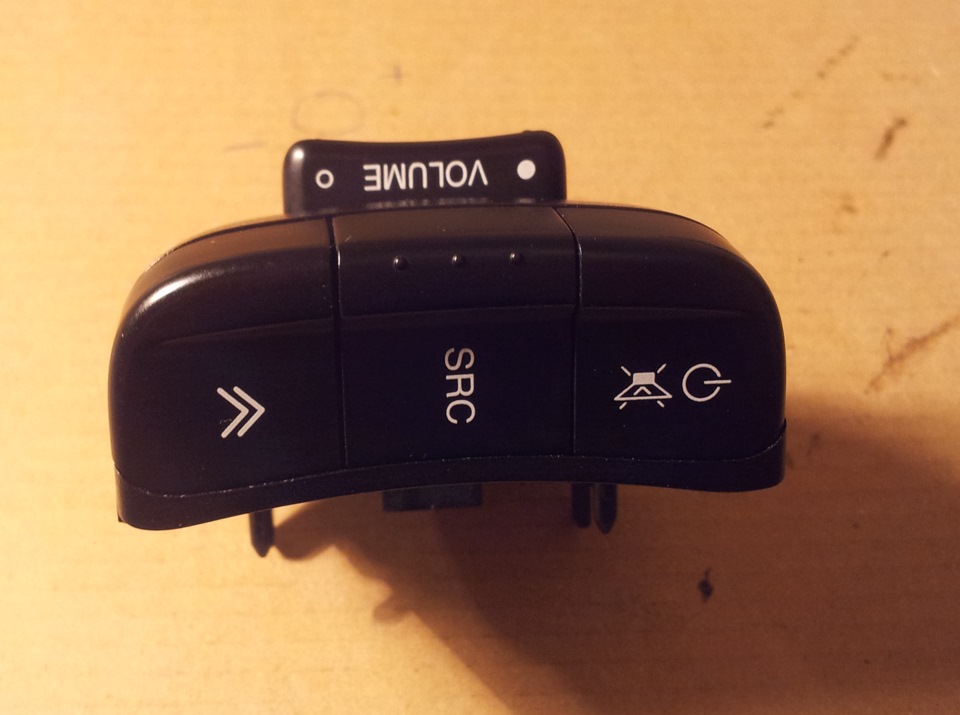

Ремокон готовий до встановлення:

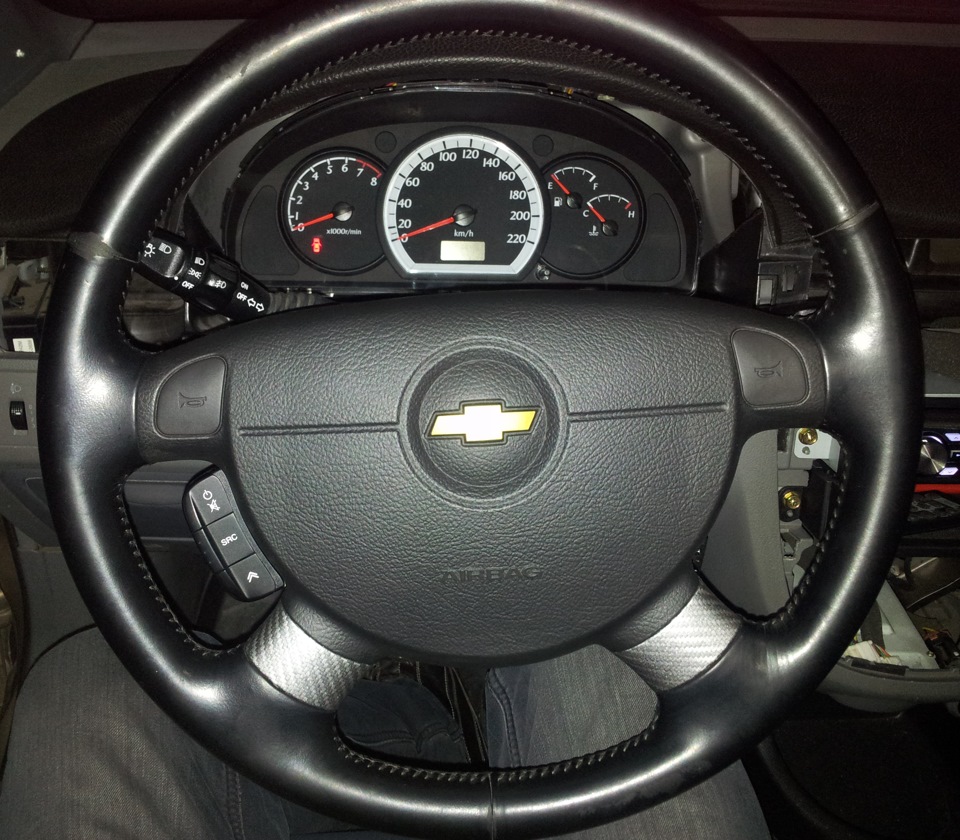

Ремокон на місці:
і попередній пост, а також уважно дивився на фото моєїплати, поставить вельми логічне питання — а де ж реалізація функційз використанням 3-ї лінії? Навіщо вільні майданчики на платі?
Відповідаю, над остаточною реалізацією я зараз думаю. Про це будеокремий запис після реалізації.
Дякую vetalxh За напрацьований досвід із цьогопитання. :)
