Моєю метою було розібрати його:

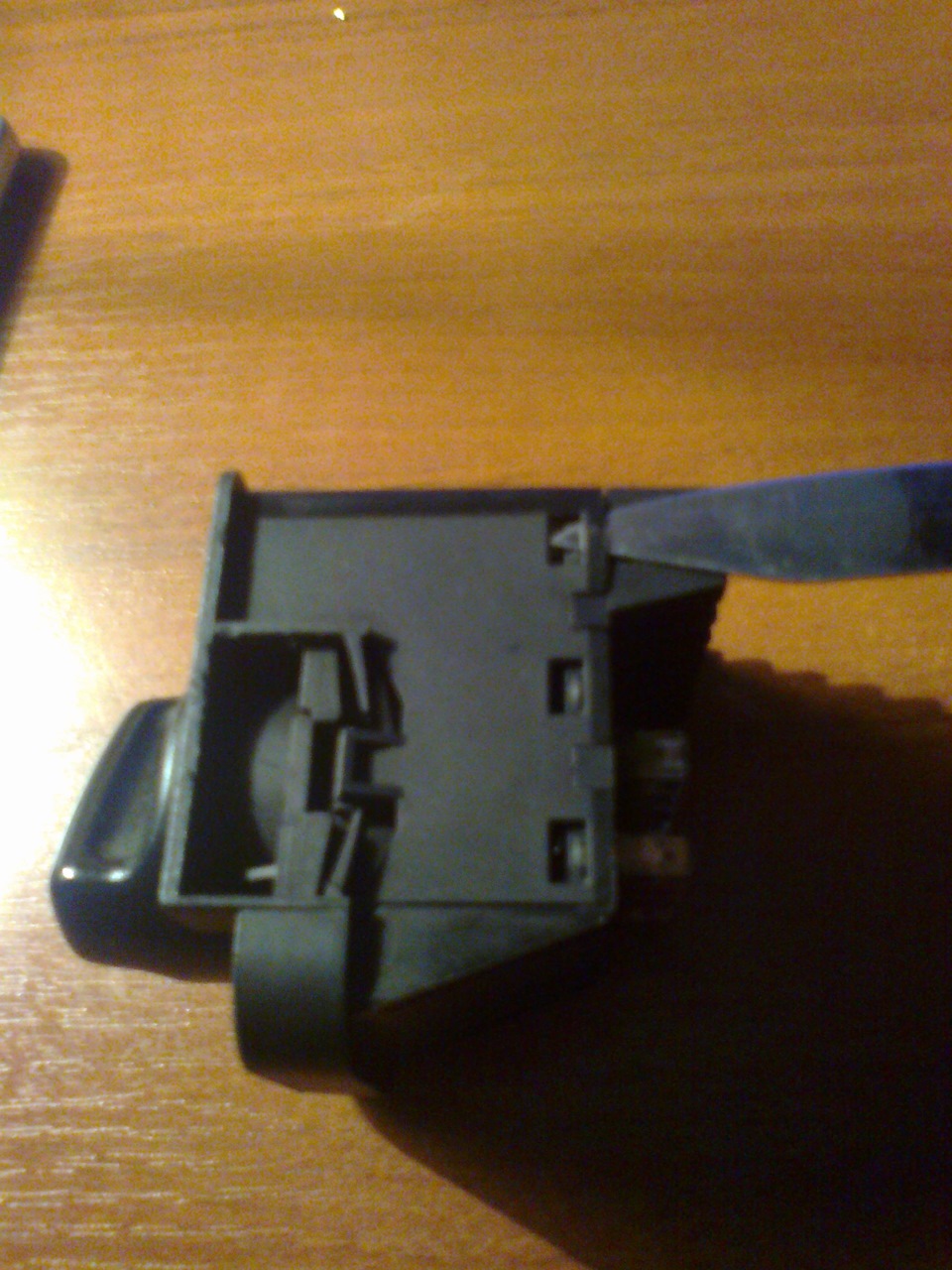

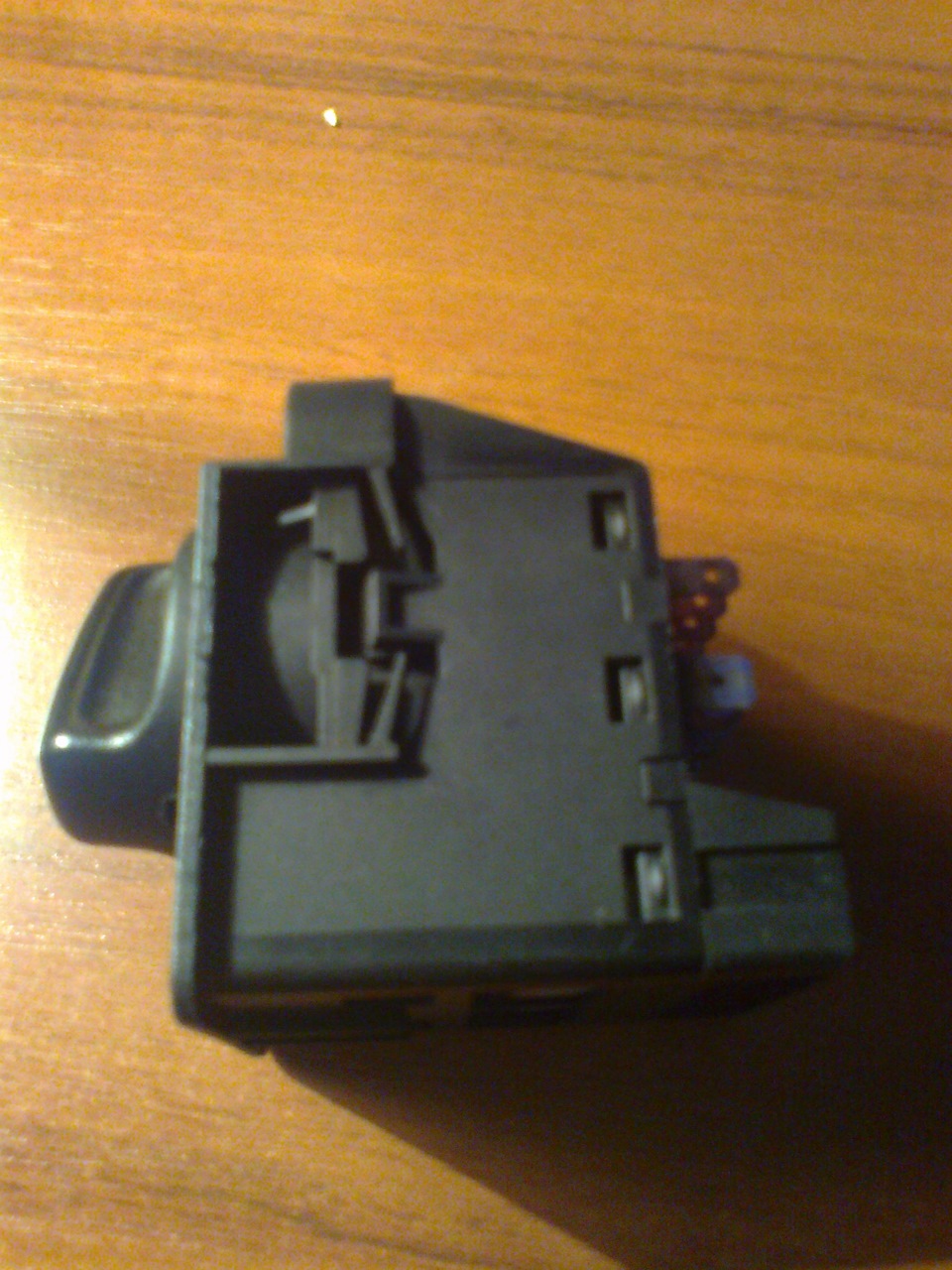

1. Потрібно відклацнути по 3 клямки з боків блоку.
< p>

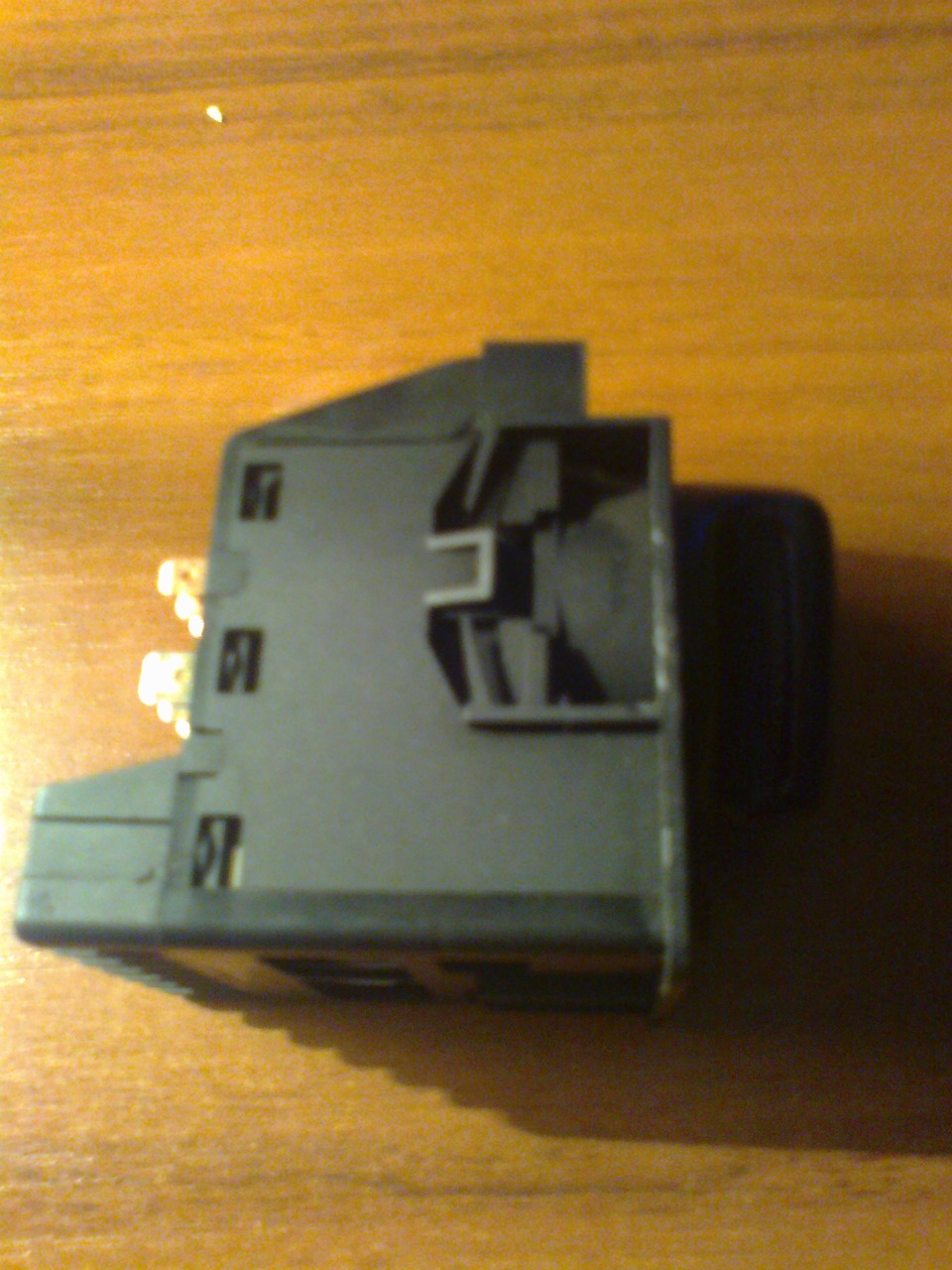

2. Не поспішаючи роз'єднати 2 основних частини корпусу зяких він складається, при цьому потрібно стежити за тим щоб невисипалися контакти і пружини з внутрішньої вставки (у мене саметак і сталося, збирав по всій машині)))
Група рухомих контактів

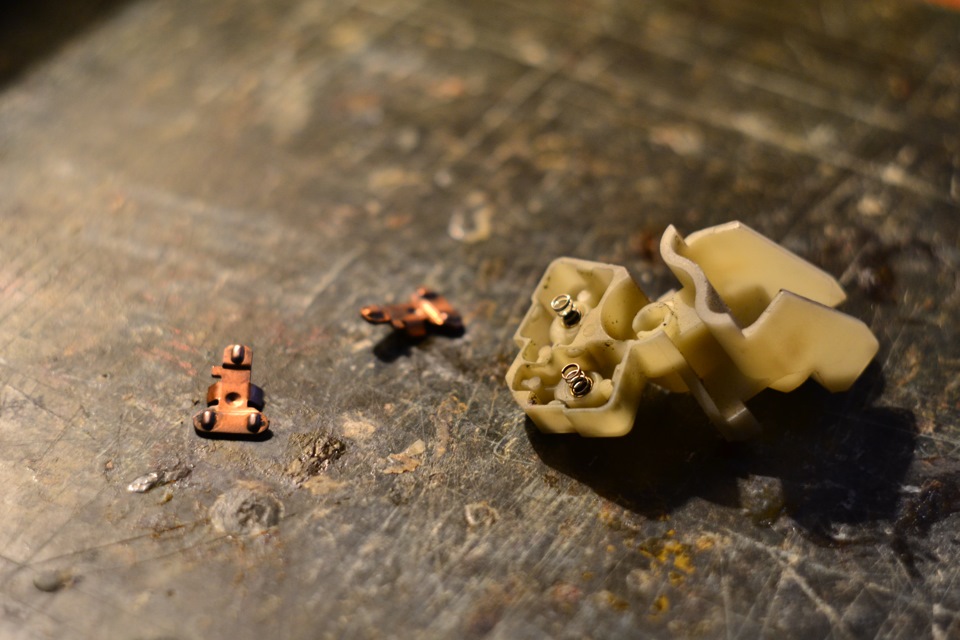

Група рухомих контактів у розібраному вигляді
3. Після того як розібрали блок перемикача в лицьовій йогочастині залишиться шток на який одягається кнопка, так ось ненатискайте на нього і не крутіть як це зробив я))) функціяпереклацання реалізована за допомогою 2х кульок і пружини, якапрацює на їх розтиск. Власне якщо вони вилетіли вставити їх назадне просто, але можливо. Підсвічування не працювало через втручанняв німецьке дітище кулібіних з кривими руками.
Підсвічування: реалізовано за допомогою 1 лампочки, яку я іхотів замінити на безцокольний діод, т.К. У моєму випадку цоколявсередині перемикача я не виявив, лампочка просто була "припаяна"до контактів. Швидше не припаяна а примазана оловом, природно прохороший контакт не могло бути й мови. Ні.

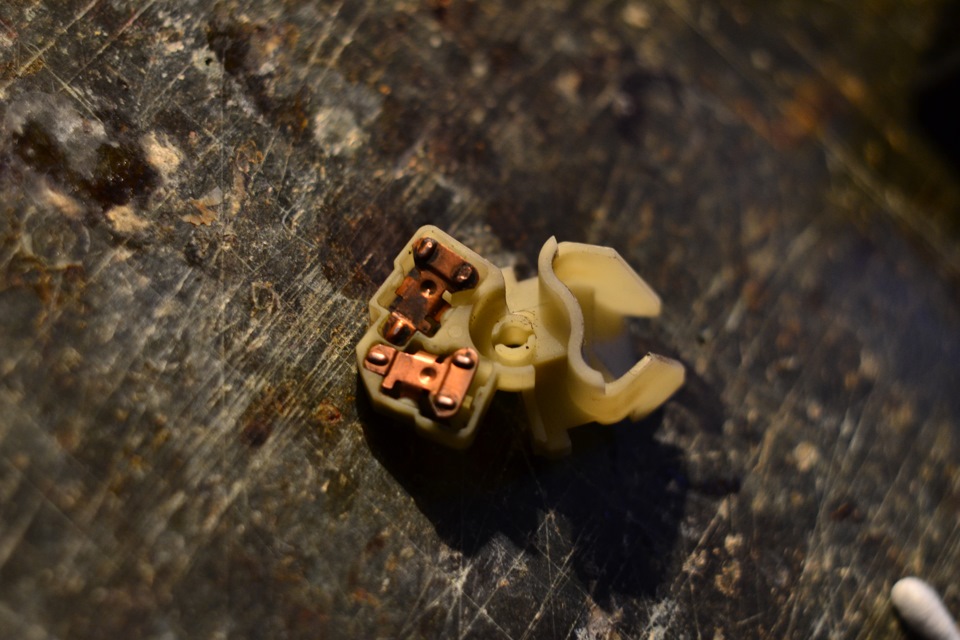

Група нерухомих контактів із впаяним світлодіодом
Готуємося до складання:
1. Чистимо всі контакти та корпус.
2. Збираємо групу рухомих контактів.
3. Зібрану групу одягаємо на шток перемикача.
4. З'єднуємо частини блоку назад до клацань.
Коментарі20
Як вставити назад ці еб.н…е кульки. Ска, нерви на боці
Вітаю! а підсадіть будь ласка на який контакт йде + а на який - від діода? (Не знайшов біполярного діода)
є два види перемикачів цієї фірми ... в даному випадку мідні контакти триматися самостійно на рухомій частині ... а є де не фіксуються (як у мене) ... ось там збирати взагалі весело ... два дні збирав кульки ... тепер як зібрати інше - дилема ...
якщо ви взяли простий діод, у якого контактні ніжки різної довжини, то той контакт, який довше повинен йти на лівий контакт, якщо у розібраному вигляді дивитися прямо на контакти…перевірено!
розібрати розібрав…а ось зібрати вже не зміг
у мене після розбору пропало світло в шетці приладів, де шукати і що робити?
реостат, регулювання підсвічування щитка має бути розірвало мінус
Я звичайно вибачаюсь, тема стара, але відбулася така ж нісенітниця. На відповідь теж звичайно не сподіваюся, але все ж, як зрозуміти розірвала мінус і де він і з чим повинен бути з'єднаний? -)
У кнопці є реостат світла (найнижня крутілька) або його муляж, маса йде до нього після чого потрапляє на приладку. Перевір схему реостату на прохідність струму
Зібрав контрольку, під'єднав до виходів реостату (вхід і вихід), світло контрольки регулюється, значить воно в порядку думаю, тільки у зворотному порядку, підвищення світла на реостаті, веде до загасання контрольки
А у мене не вийшло назад все поставити))
у мене як все розлетілося при розбиранні по салону, пружинки і вся фігня, так думав теж не зберу))
Респект! =)
Відмінна робота!) У мене там підсвічування горить, але тьмяно ... Треба буде якось теж туди злазити) Багато часу пішло на все?
якщо все робити акуратно) щоб не розсипалося на складові, то за пару годин все можна зробити. я писав про кульки в штоку)) я їх вставляв на місце близько 2-х годин, по віддавлював пучки пальців, але впорався із завданням ) так що якщо будеш розбирати...
ти маєш на увазі ось цю частину блоку had-cd.net/1ce0704s-960.jpg ?))
так, лицьова частина, якщо група контактів яка білому корпусі не забруднена, то можна і білий корпус зі штока не знімати, а тільки в іншій частині лампочку на діод замінити та зібрати назад.
Я собі буквально позавчора впаяв світлодіод в обидва перемикачі.
А мінус знайшов де або теж біполярні ставив?
Так легко. Подай харчування здається на 15 або 30 ніжку
