Ввічливе освітлення салону, ніг, а також багажника Arduino DIY

Після встановлення салонного плафона від ланоса захотілося ще трохи "комфорту".
Була ідея замовити готовий виріб "ввічливе освітлення салону відNIGHTON", але потім подумав: "а чому б не зробити його самому? ". Такі зробив.
Контролер на даний момент керує світлом салону, ніг табагажника.

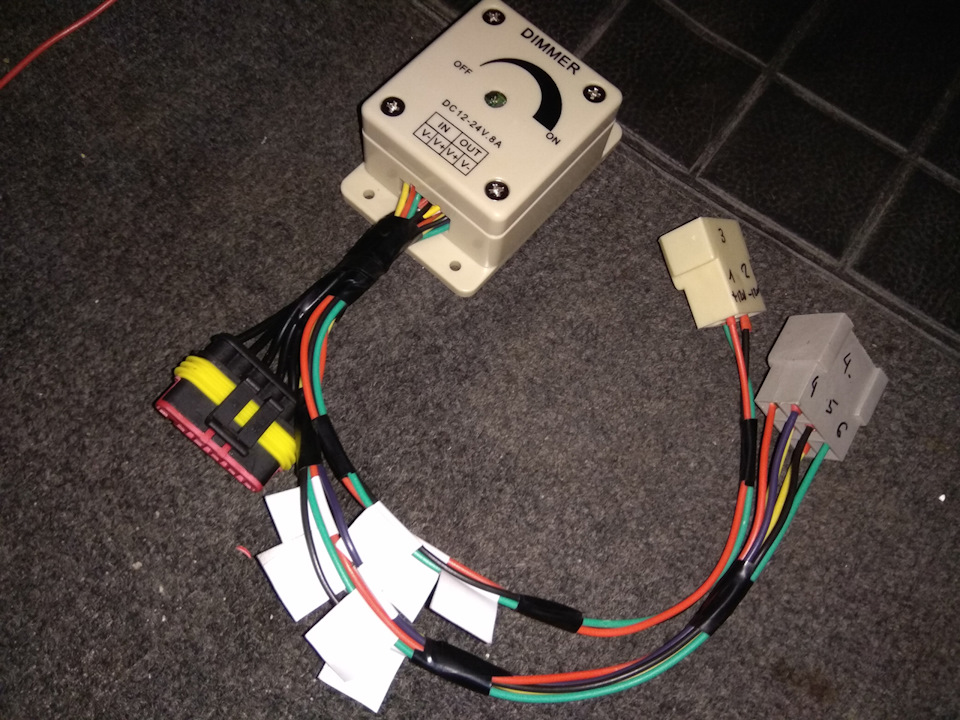

> Готовий контролер
Ідею почерпнув у виробника NIGHTON. Сек.
— затримка вимикання підсвічування ніг після закриття всіх дверей30 сек.
— автоматичне вимкнення після 30 хвилин освітлення (якщо не зачинивдвері).
— відключення без затримки при включенні запалення.
— плавне включення/вимикання світла салону та підсвічуванняніг.
— керування світлом багажника без плавного включення.
— автоматичне вимкнення після 10 хвилин освітлення багажника (якщоне закрив ляду).

В якості контролера використовується Arduino Pro Mini.

Для контролера необхідне підключення до проводки авто, а саме:
— живлення +12v;
— маса;
— +12v від запалення; < br/>
— кінцевик багажника (-12v);
— кінцевики дверей (-12v);
— вхід від сигналізації (на даний момент не реалізовано);
У контролера є 3 виходи:
— управління основним світлом (підключається до плафона замістькінцевика);
— управління підсвічуванням ніг;
— керування світлом багажника.
Усі три виходи керують мінусом.

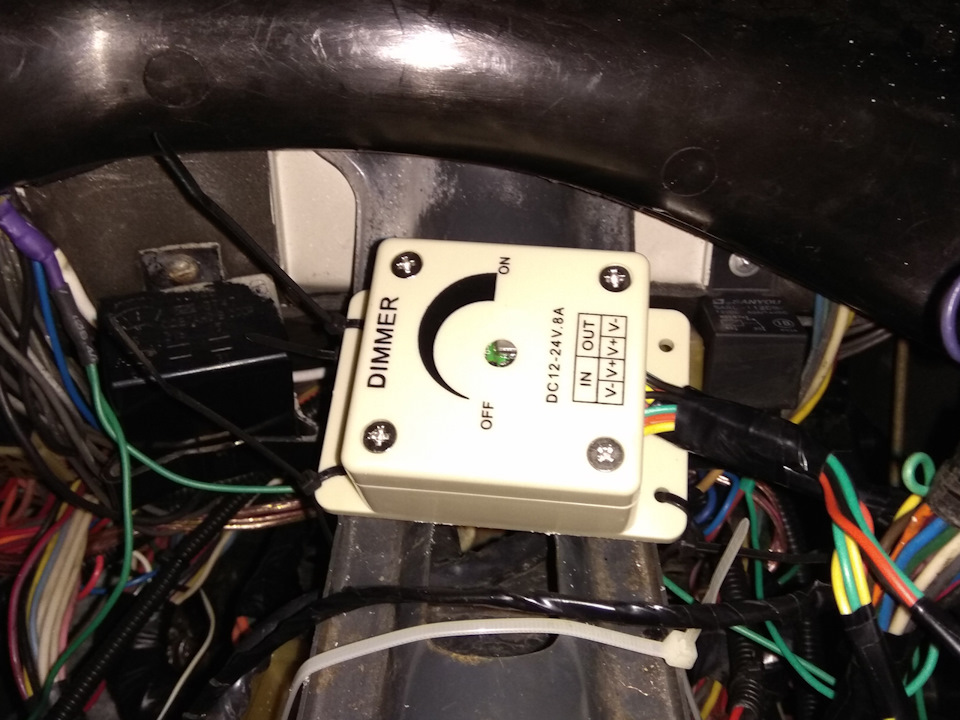

Контролер встановлений під торпедою. Працює протягом 2-хмісяців.
понижувальний DC/DC; Транзистор (MOSFET) N-Канальний IRF3205 - 3 шт (можна взяти IRF510 і подібні); Транзистор SS8050 (або аналог) - 2шт;
— Діод випрямний 1N4007 — 3 шт;
— Резистор 1К — 1 шт;
— Резистор 2К — 1 шт;
- Резистор 100К - 2 шт (не знайшов резистори 100К, тому поставив220К по 2 шт); - Резистор 10К - 8 шт;
- Резистор 100Ом - 3 шт; />
- Клемник на 3 контакти (крок 3, 5мм) - 3 шт;
- Клемник на 2 контакти (крок 3, 5мм) - 5 шт.
Ще дроти, клеми, термоусадка і тд.

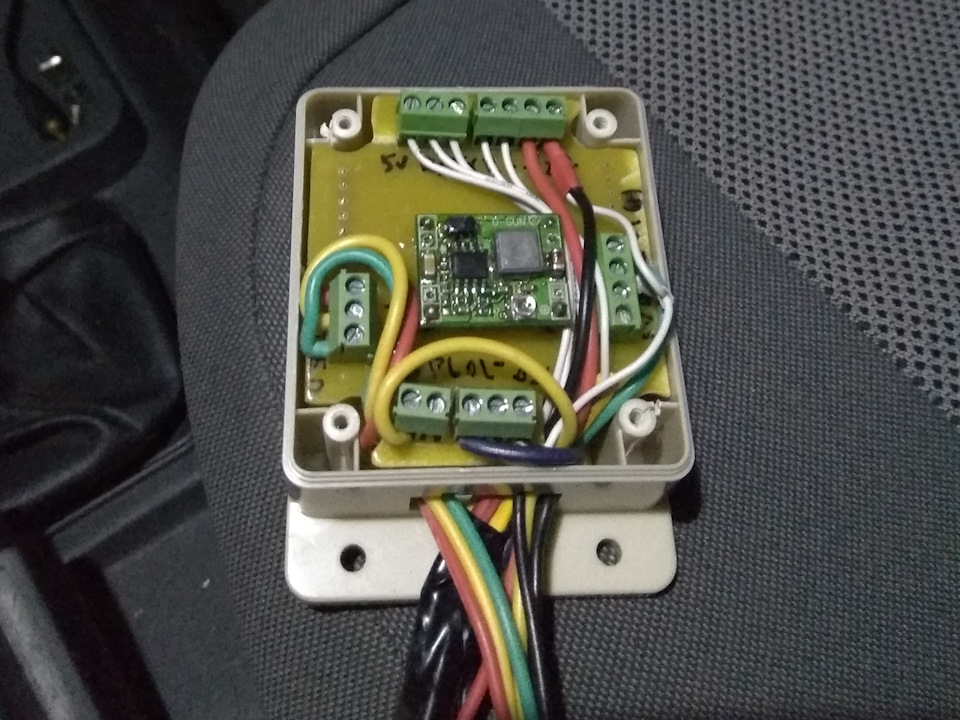

Плату розводив під корпус, який був у наявності (від китайськогорегулятора яскравості для світлодіодної стрічки). Вийшла плата в 2яруси.
Нижня частина, вид зверху.

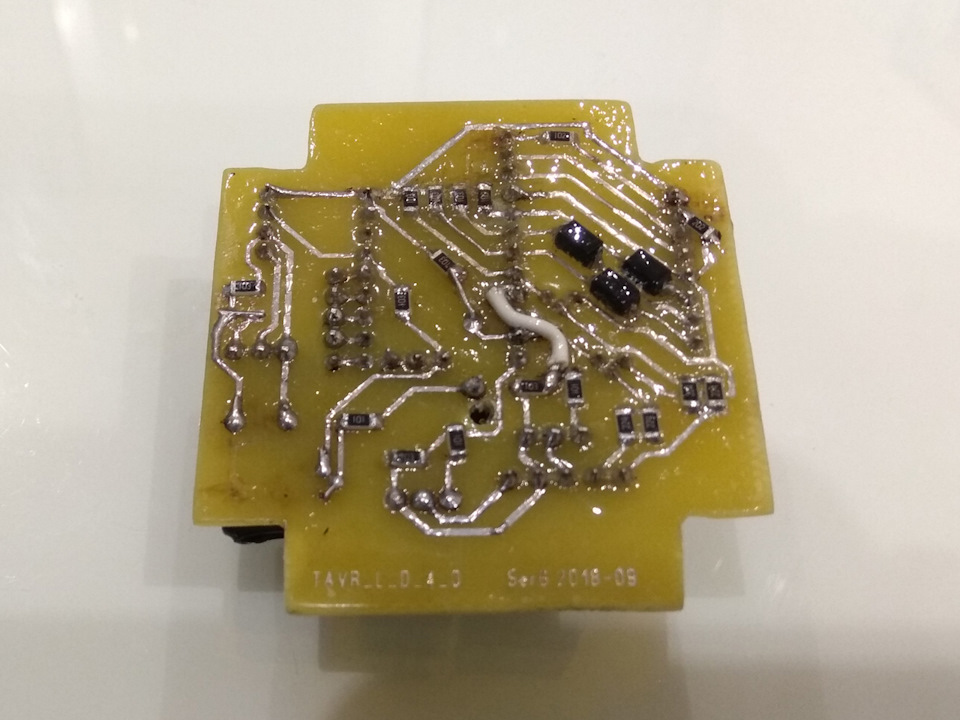

Нижня частина, вид знизу.

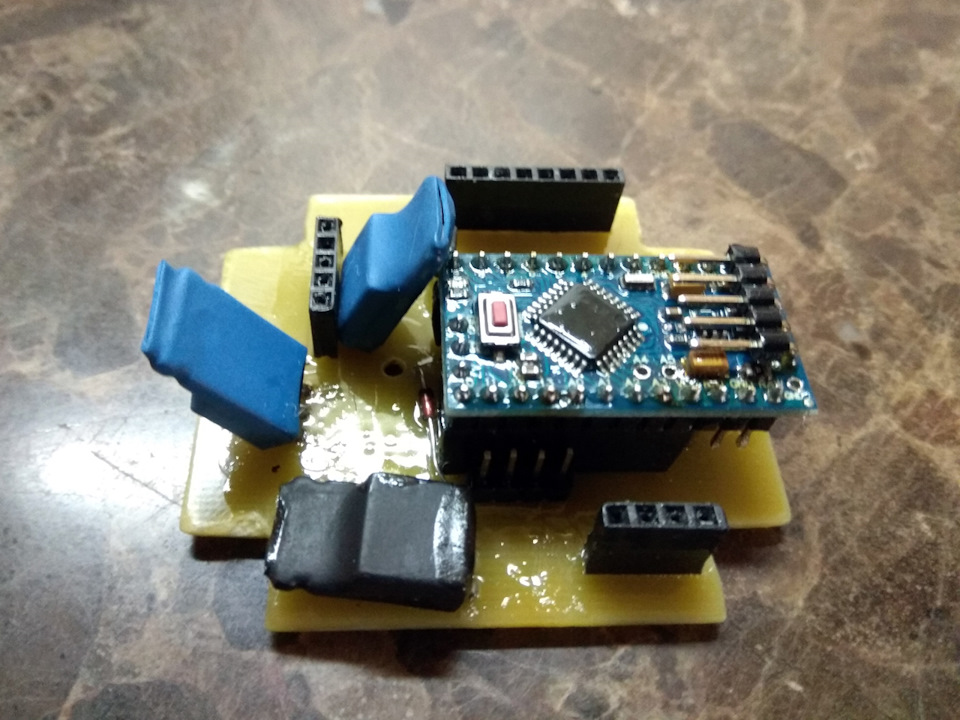

Верхня частина, вид зверху.
Верхня частина, вид знизу.<
Виготовлення плати замовляв у людини з ОЛХ. Покривав цапон лаком укілька шарів. Для прошивки використовую WI-FI плату ESP8266 якапрошита ESP-link (WI-FI в COM порт). Контролер разом з ESP8266прошивальником.
Прошивку для ардуїно можна завантажити тут. Ніг та освітленнябагажника.
З.И.:Дешевше виходить купити готовий виріб, але хотілося зробитисамому.
З.И. . Головне, що покладені на нього функції виконує. Якщо Виможете допомогти оптимізувати прошивку, буду тільки радий.
З.И.3:Плату не викладаю, тому що вона заточена під певний корпус.Були помилки, виправляв за фактом.
Якщо будуть охочі повторити — пишіть, перероблю плату в більшпростий вигляд. br>
