Всім привіт, сьогодні був у Харкові у відрядженні, зайняв уначальника грошенят і прикупив у Діми a2000gt3 Свапчикприладки з МФА=) Без спідометра вже скоро 2 місяці як катаюся, інвалідом себе почував =( У комплекті приладка МФА з джгутомпроводів від двигуна 2Е,

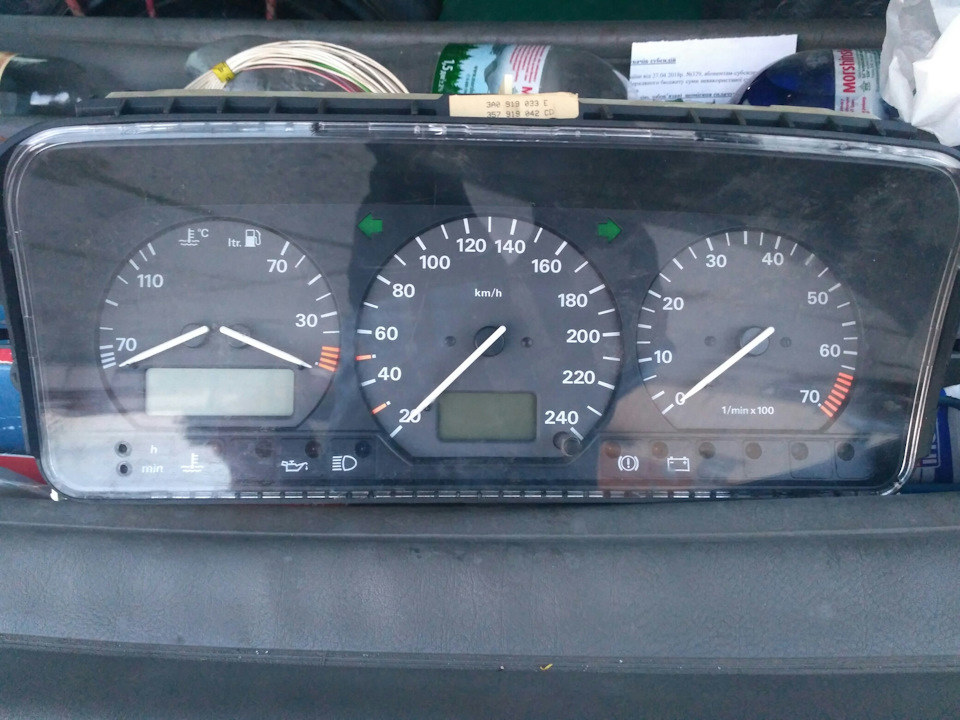

Прибирання з МФА =)

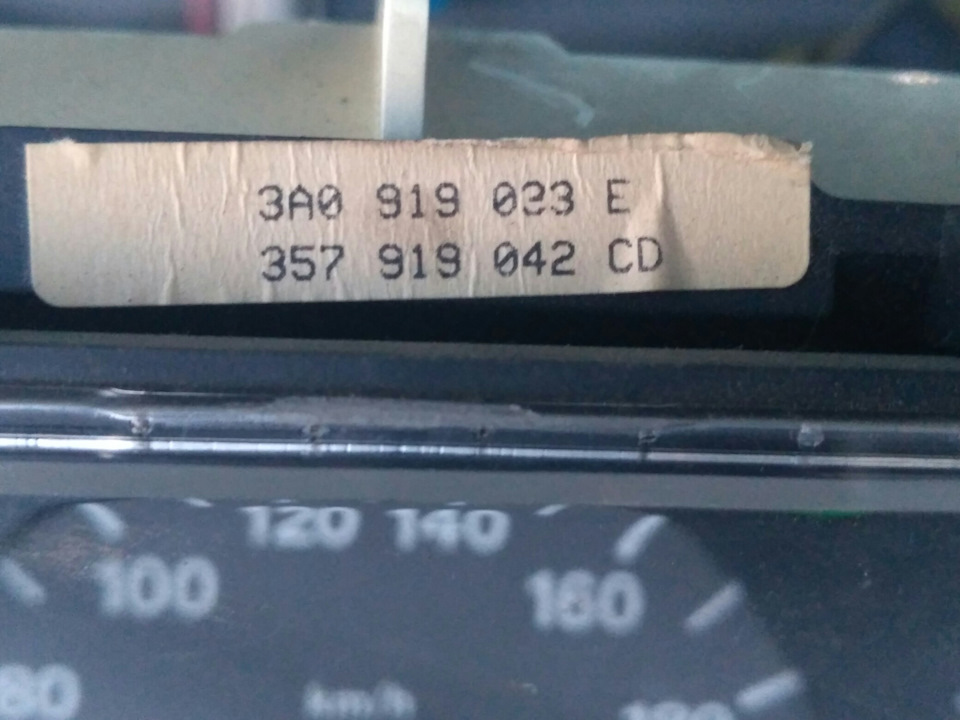

Номерок

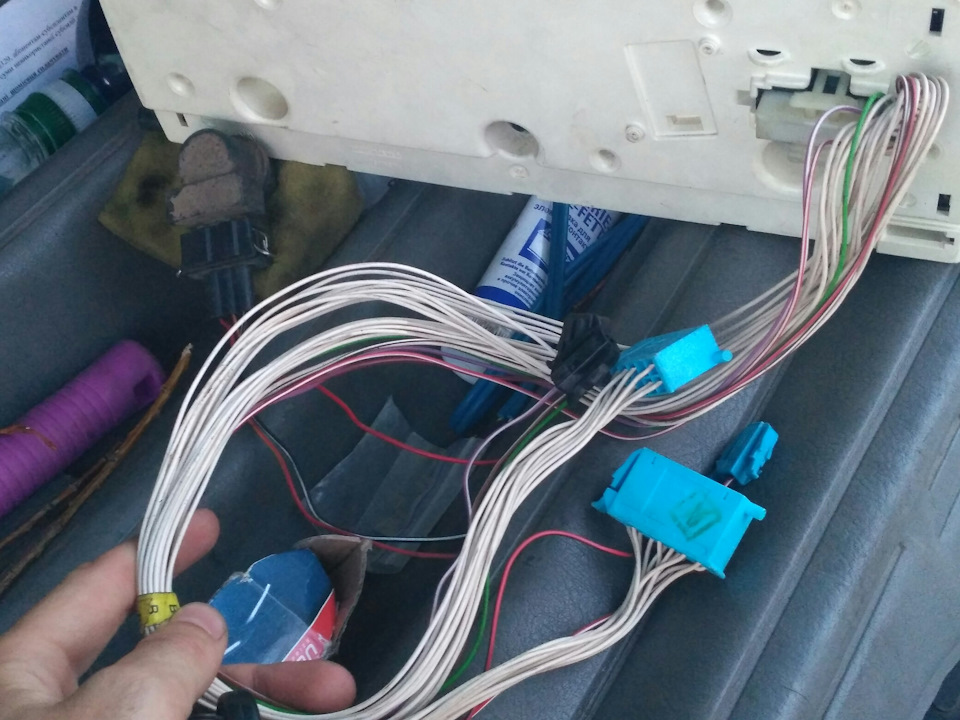

Проведення приладки
<

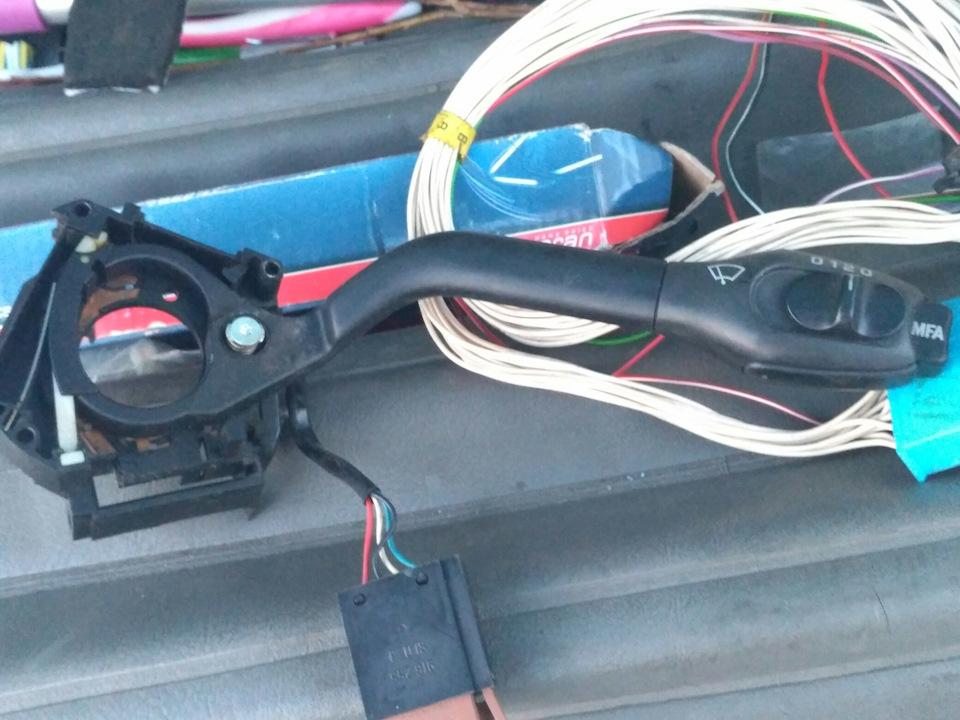

підрульовий МФА з проводкою
Подрульовий перемикач МФА =)
Початок проводки підрульового

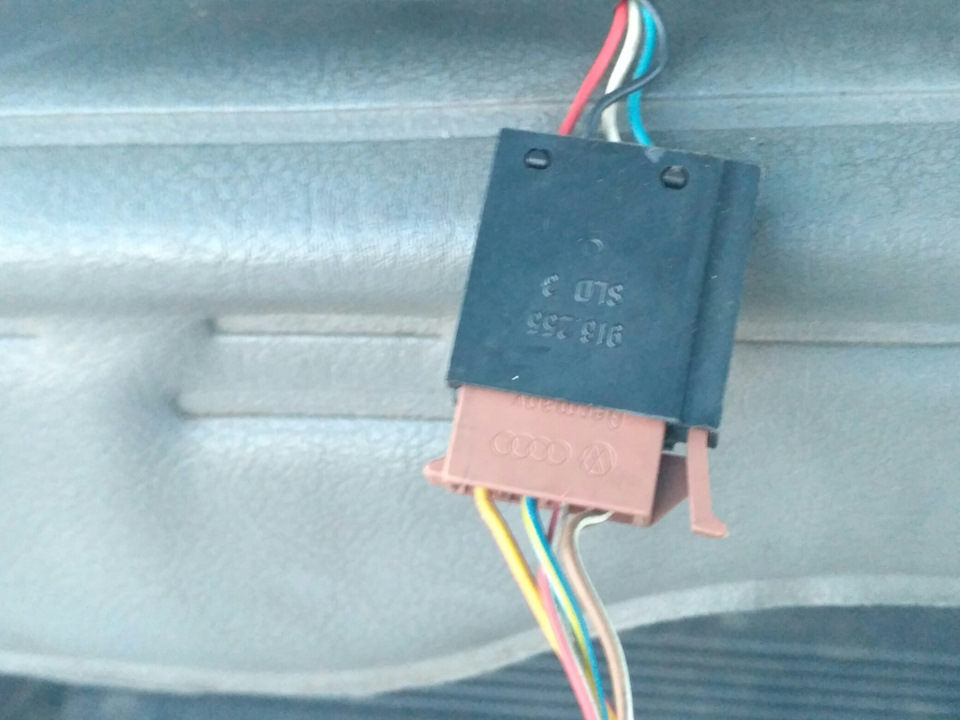

Фішка, яка заходить до БРП, я так підозрюю? =)
<
і датчик швидкості на КПП з фішкою
Датчик швидкості на КПП
Видно шматок пластику квадратного перерізу
3 проводка виходить з фішки датчика швидкості, куди який тулити, поки не розібрався? =(
(треба тільки подовжити проводку і витягнути пару пінів з донорноїфішки
Донорна фішка
Дістати піни буде напевно не легко? =(
Залишилося все встановити і правильно підключити. Тепер гризтиму БЖхлопців на Др2 про підключення приладки МФА! =) Якщо у кого єдосвід підключення - поділіться, також буду радий посиланням настатті в БЖ. Дякую, що зайшли в гості =)
Коментарі16
Ааа, ні, брешу, начебто є пара в запасі б/в, дербанитиму, дякую за підказки! =)
проводки на датчик швидкості точно немає? подивися може фішка є.
Так фішка є на датчику зі шматками 3-х дротів
схема електро є?
БрП схема? Ні =(
від датчика швидкості1 пін - до колодки G 1/4 (живлення шина 15)2 пін - до колодки G 1/11 (сигнал)3 пін - до колодки F8 ( маса)
О, дякую, а як дістати пін малою кров'ю? =(
зробити знімач
З чого?
Круто, залишилося двірник знайти вбитий, ідея вогонь =) беру на замітку!
собі кілька зробив на різну ширину.
Нехай бачив такі, тільки не замовив їх ще на алі, а треба вже їх через пару днів =(
двірник на допомогу
А піни повинні бути у фішці або можна просто одягнути пін на контакт у БрП? =(
у фішці звичайно, нижче см схему, фішки мають такий же колір ... просто не знаю як вставити піні в БРП ... віпадут, коротнуть ... хер - ня
що незрозуміло для підключення?
