Перший пішов. Шлях від моделі до готового виробу закінчено.

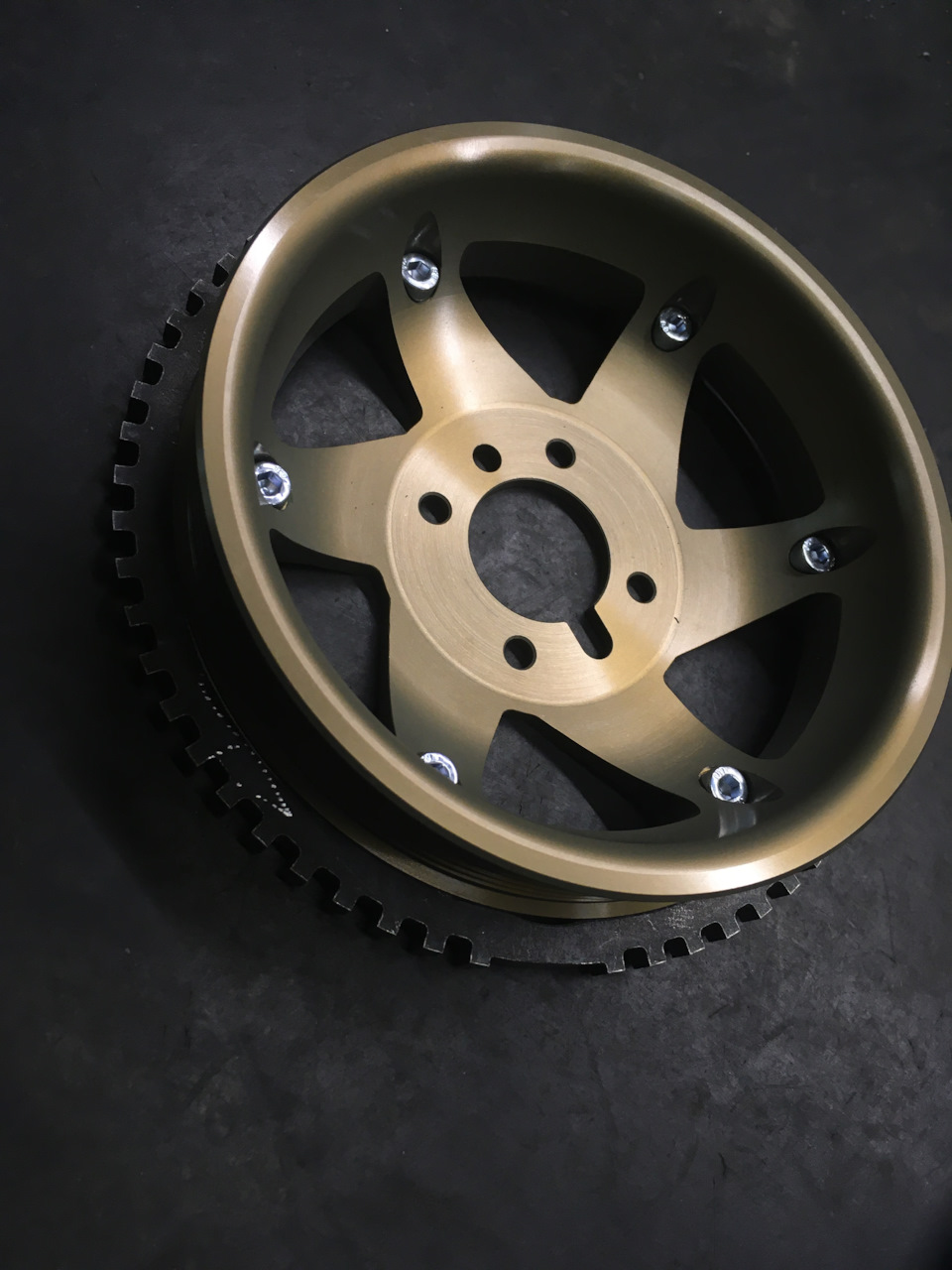

Перший легкий реперний шків пішов замовнику.

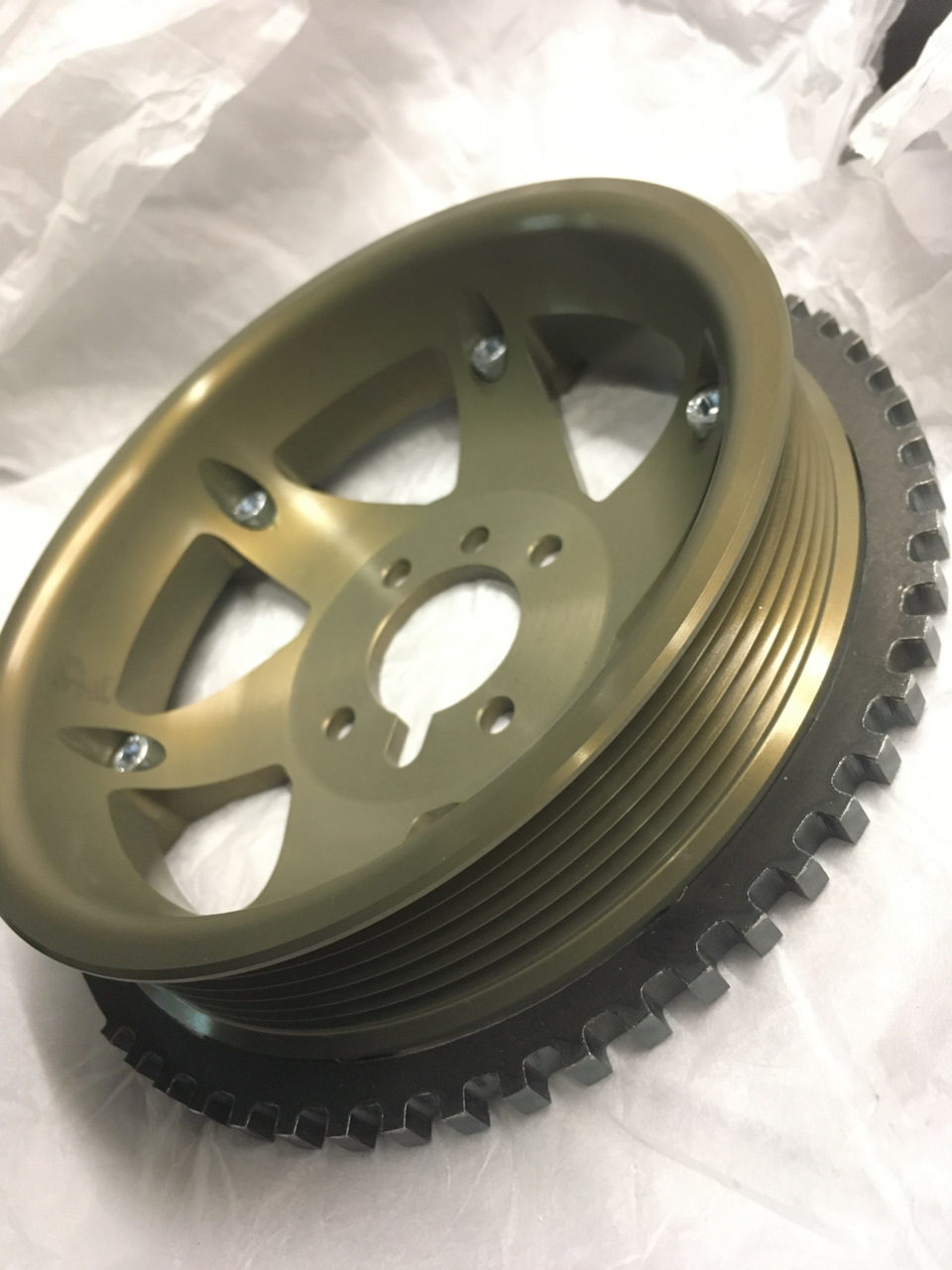

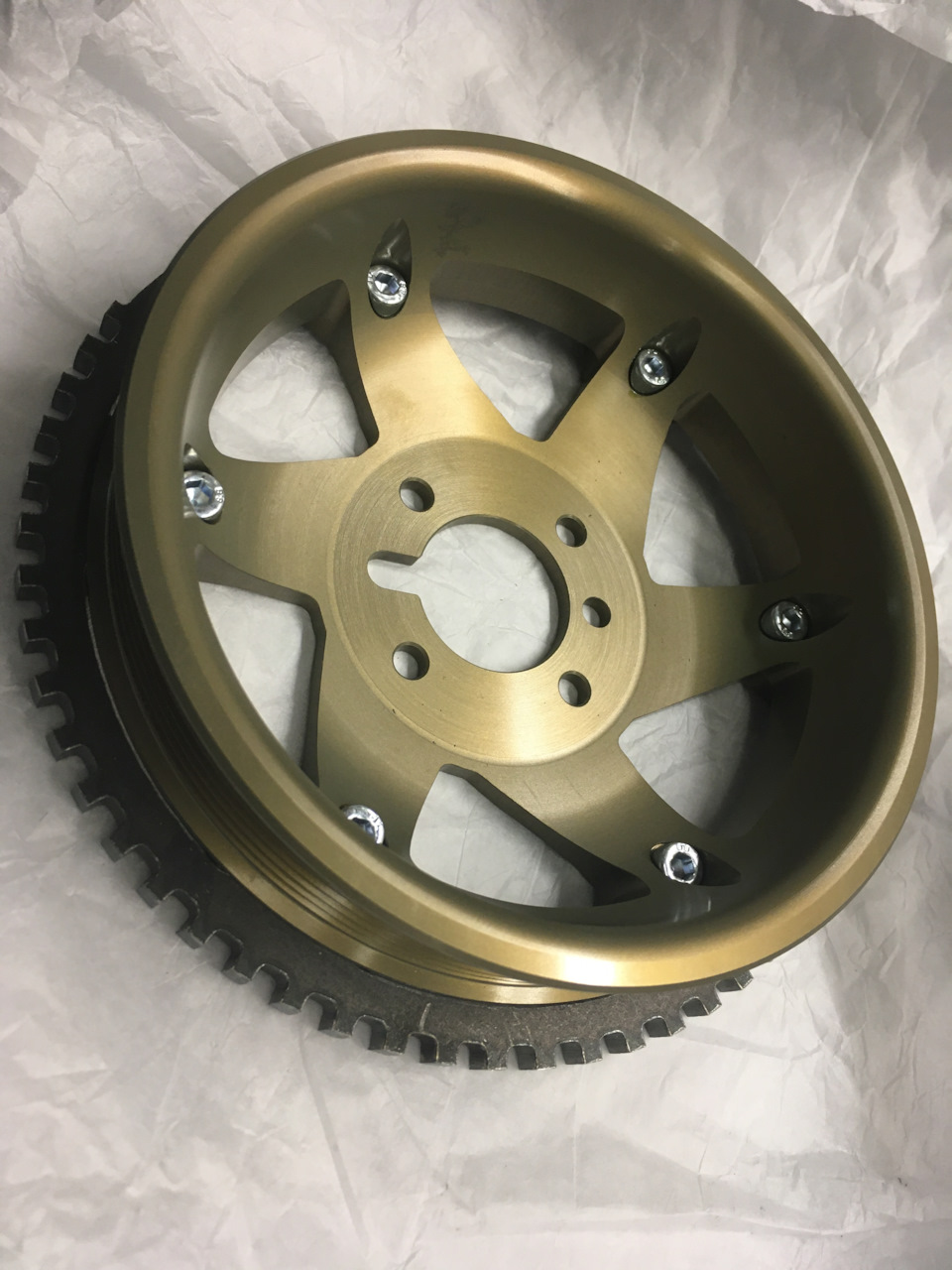

Легка частина пройшла тверде анодування, зовнішній тригер.Дискхотіли так само покрити в захисним покриттям. Але замовник сказавпофіг, мені і так нра, забираю :) … так що перший пішов.
Фінальна маса в 581.3 грама, вийшла на 31грам важчою замоделювання

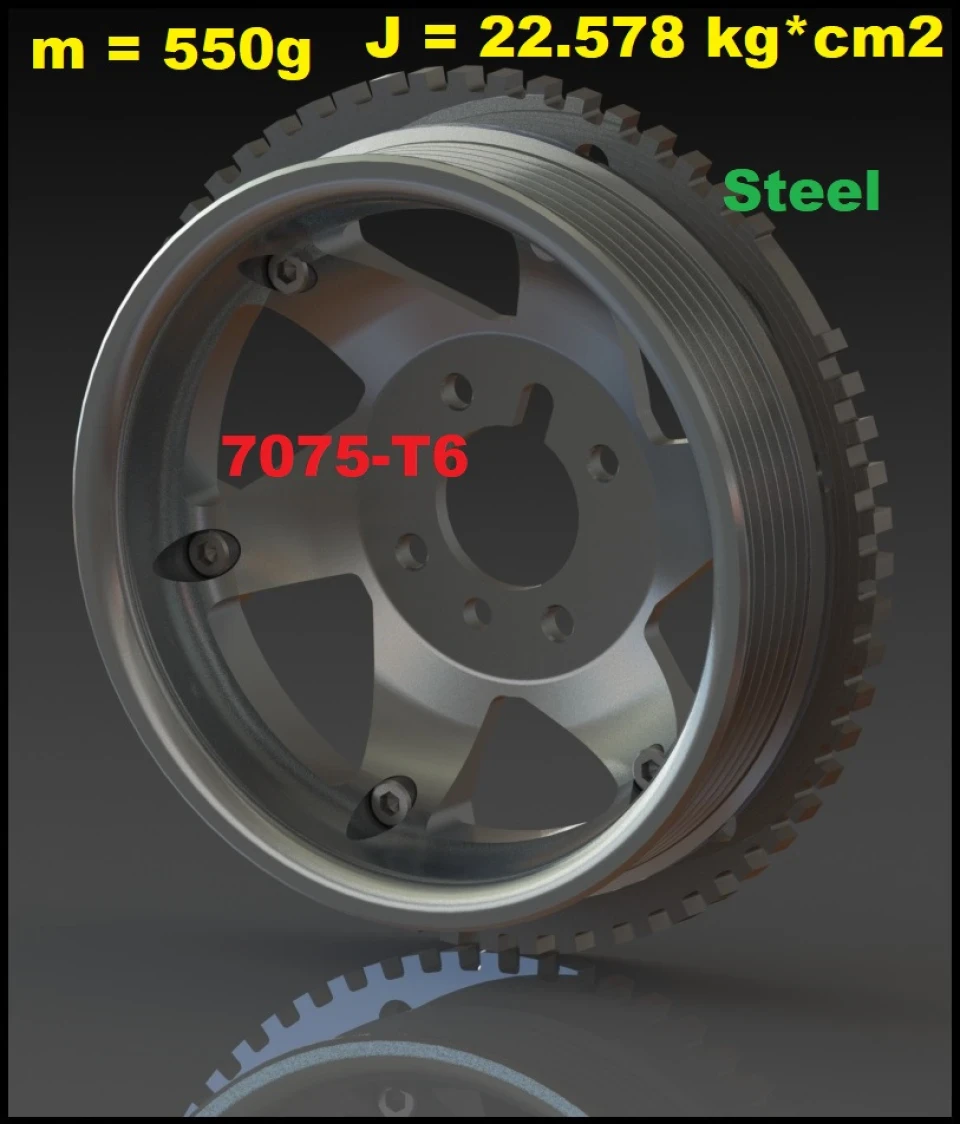

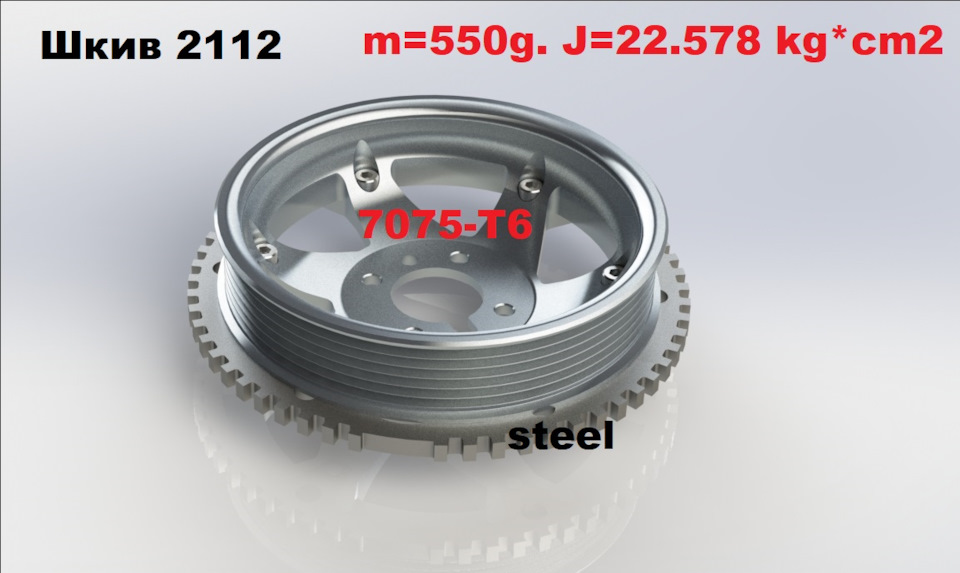

Моделювання, вага — 550 г.
>
, причому важчою виявилася саме та частина, яка виконана з7075-Т6.

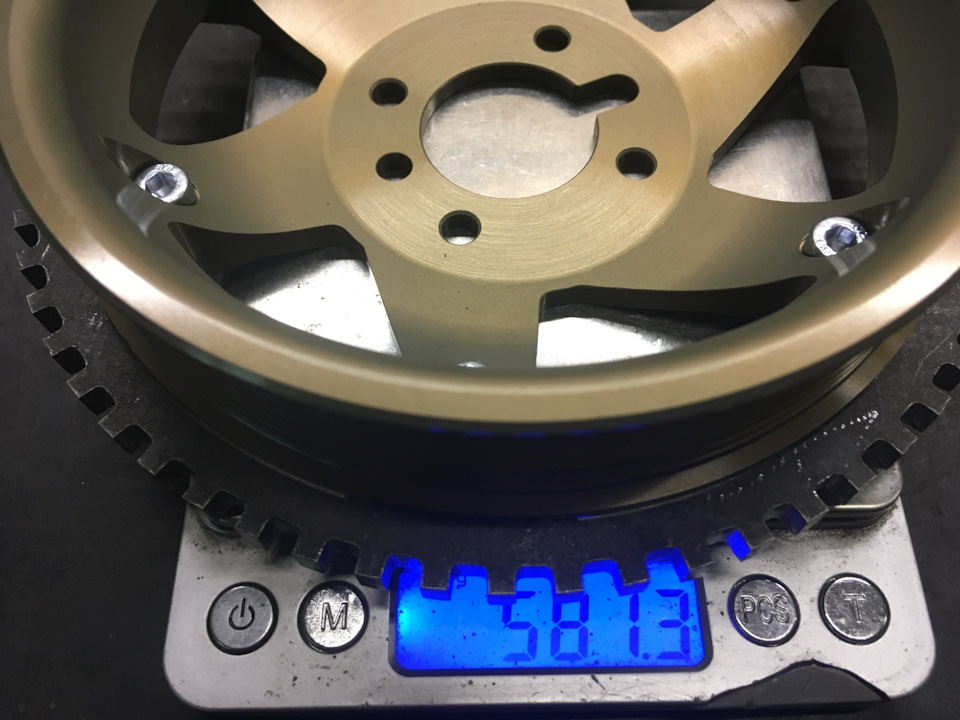

Фінальна вага.
Ще трохи можна скинути з самого реперного вінця, але це додатковівитрати, шків вже вийшов м'яко сказати "не дешево", так щоможливості для "полегшення" ще є, будь-який карпіз за ваші "тенге".
Шківи в наявності.
Коментарі20
Дуже круто. Річ однозначно стоїть. З можливістю реалізації не відкручування болта в кв при знятті. Тільки охочих за 17 дерев'яних тик буде не дуже, кмк.
Про себе.
😂
Фу на тебе! Просто втомлений пиляти старі дрова.
Наживо Секас 😍
А навіщо було збільшувати вагу гвинтами? Вони для фіксації реперної частини? Якщо так, то можна було просто на гарячу посадити її, як вінець на маховики. Якщо вже стартер не зриває, то і тут без проблем утрималося б.
Гвинти для фіксації. Без гвинтів ніяк, можна використовувати М4. Буде і репер тонше і легше.
Можна фото зворотного боку?
Ні.
Реперну частину самі робили чи зріз із заводського шківа?
Реперна частина - custom. Це не зріз заводського шківа, це видно навіть на фото. Сліди лазерного різання.
Бачу, уточнив здогади
А що зі зворотного боку секретного очікуєш побачити?
Як реалізовано, і чи можна ще масу знизити. ДК багато металу не потрібно, по суті зуби і тонке кільце. ІМХО болти тут зайві.
На одному з проектів посадили реперну частину сталеву на сталевий шків з натягом. ) ...перевернуло на високих оборотах. Шків здійснює обертання з постійним прискоренням і уповільненням, так що не варто недооцінювати інерційні навантаження. . М5 обран...
Кільце тонке. На фото видно навіть зазор між кільцем і шківом.
Мою конструкцію можна посадити на клей. Принаймні можна спробувати. Щоб виключити гвинти.
От цікаве рішення від Михайла BIMO
Щас фюрер прийде тобі розповість ) ... як він на ... Ся з цим шківом
Ох цей Фюрер )))) вічно цих жигулістів як кошенят.
