Пару днів тому при спробі завести мотор, стартер відмовивсякрутити. За допомогою кількох ударів все-таки покрутив. Відразузрозумів що стерлися щітки. Для початку потрібно зняти мінусовуклему з акумулятора. Відкручуємо гайку на 13, що кріпить силовий"+" провід до стартера, сам стартер кріпиться 2 болтами, ключ доверхнього на 14, до нижнього на 17.

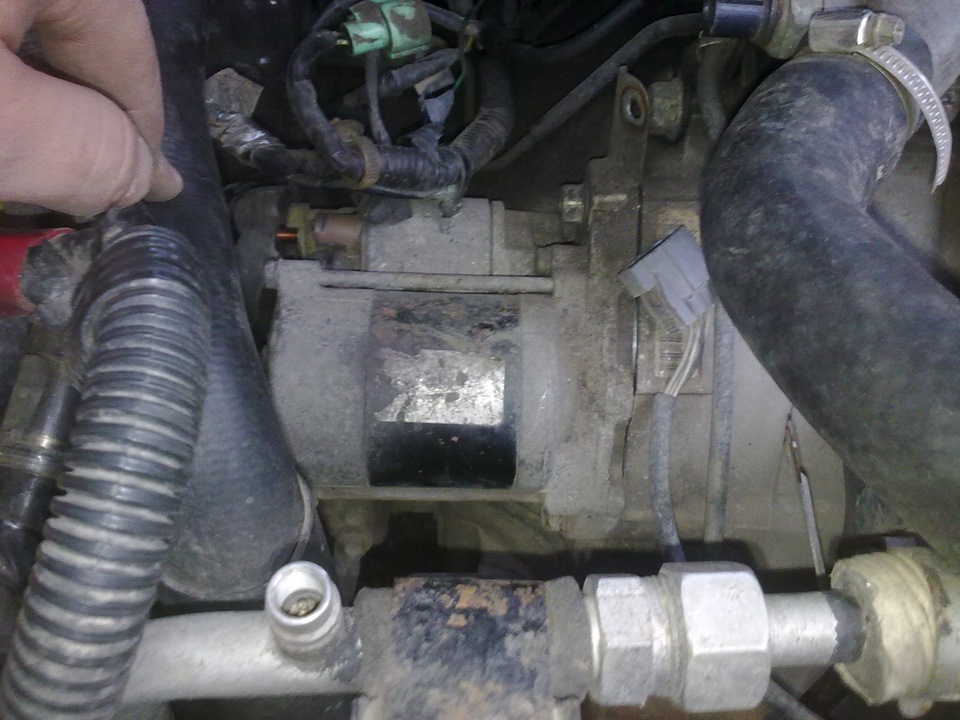

На фото видно болти кріплення…
Для початку відкручуємо 2 шпильки ключ на 10, витягуємо ротор ісередину з магнітами, сам щітковий механізм кріпиться на кришок 2болтиками.

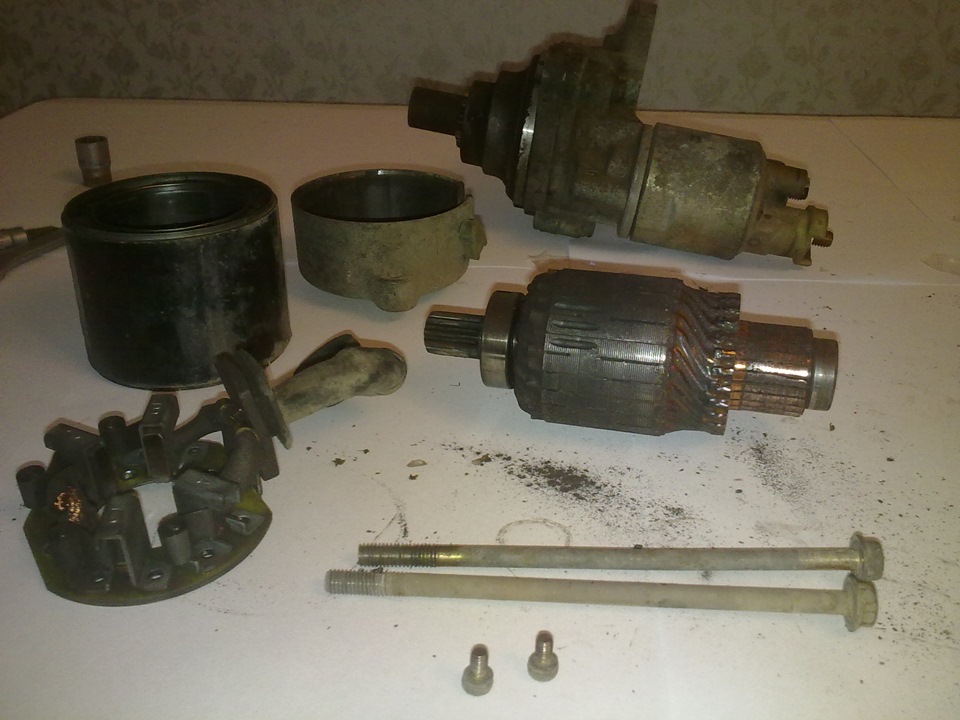

У розібраному вигляді…

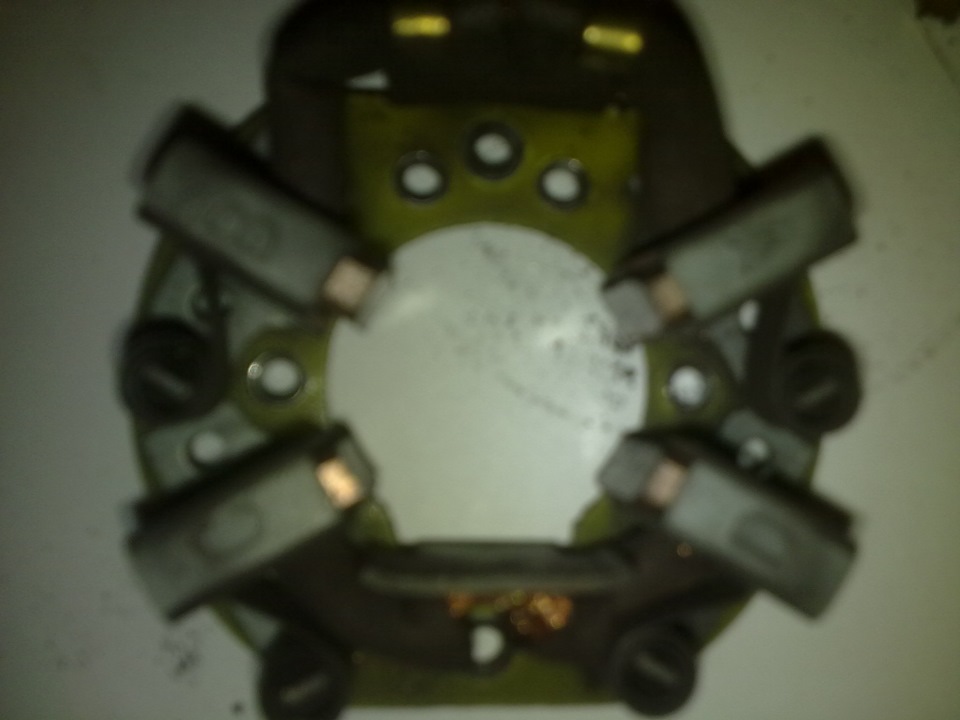

Старий щітковий вузол…<

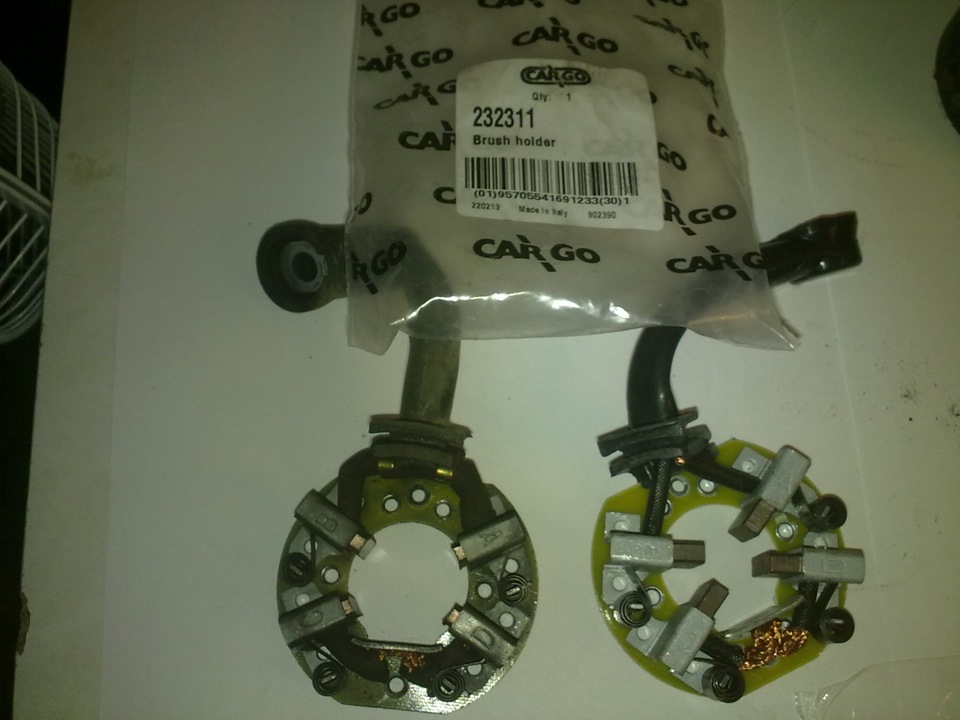

Старий і новий…

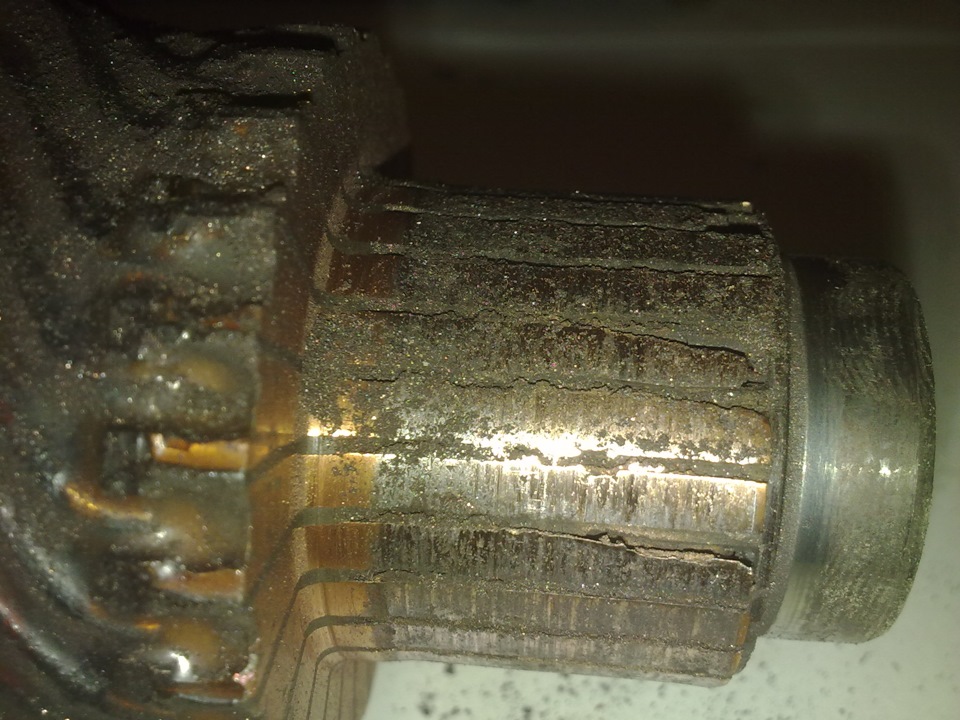

Пляма контакту зі щітками… Після розбирання все витираємо відграфітової вили (її там багато) Змащуємо новим синтетичним мастиломдва підшипники Ставимо нові щітки Cargo 162 грн.
Канавки почищені, і шліфування наждачкою 2500…
Почищено і змащено. Тут теж бруд…
Збираємо у зворотному порядку, я спочатку одягав щітковий вузол наякір, потім фіксував у кришці. Також можна зняти маленькупластмасову "вентиляцію", її призначення, як я зрозумів, "викид"пилу назовні.
Хотів змастити всі шестірні, але не зміг (і не було нормальнихвикруток) відкрутити намертво закислих 3 гвинтики.
