У цьому записі розповім про фінальні етапи, що було в минулихзаписах:
/>
✅ Заміна турбо -https://megadriver.org/p1148170-svap-turbini-i-kastom-vpusk-na-3-diuimi
✅ Створення 3" впуску -https://megadriver.org/p1148170-svap-turbini-i-kastom-vpusk-na-3-diuimi
Видалення TGV -https://megadriver.org/p1148169-rozpil-forsunok-420cc850cc-paralelni-reiki-zi-stoku-tgv
✅ Паралелінг паливної системи, встановлення виносного паливногорегулятора -https://megadriver.org/p1148169-rozpil-forsunok-420cc850cc-paralelni-reiki-zi-stoku-tgv
420сс блакитних > 850сс —https://megadriver.org/p1148169-rozpil-forsunok-420cc850cc-paralelni-reiki-zi-stoku-tgv
Сьогодні коротко про
• Встановлення фронтальника
• Установка радіатора АКПП
• Встановлення мода охолодження 4-го циліндра
APS DR525 Bar and Plate розміри його 238 мм x 850 мм x 82 мм.Об'єм ядра більше 16л. Втрата тиску на цьому фронті 1psi, зпайпінгом до 1.5psi (відповідно до даних APS). Важливий параметрякщо ви пушите стокову турбіну на 1.5 бара і бачите в колекторіскажемо 21.5psi (1.5 bar) то за фактом турбіна дме 23psi (1.59 bar)а для багатьох стокових компресорів (td04, VF) це вище за їхефективність і ми отримуємо перегрів повітря .
Пайпінг з ним не продавався, тому був куплений кит 2.5" пайпінгу, з70мм маф-хаузингом і розширювальним бачком — ATP shop:Пайпінг китSubaru impreza WRX STI GDB, GDA GD
Для установки мені ще знадобилося докупити силікону різного, такогояк:
Прямі 3" х1 (маф хаузинг)
Кут 45 градусів 3" х1 (маф+самка)

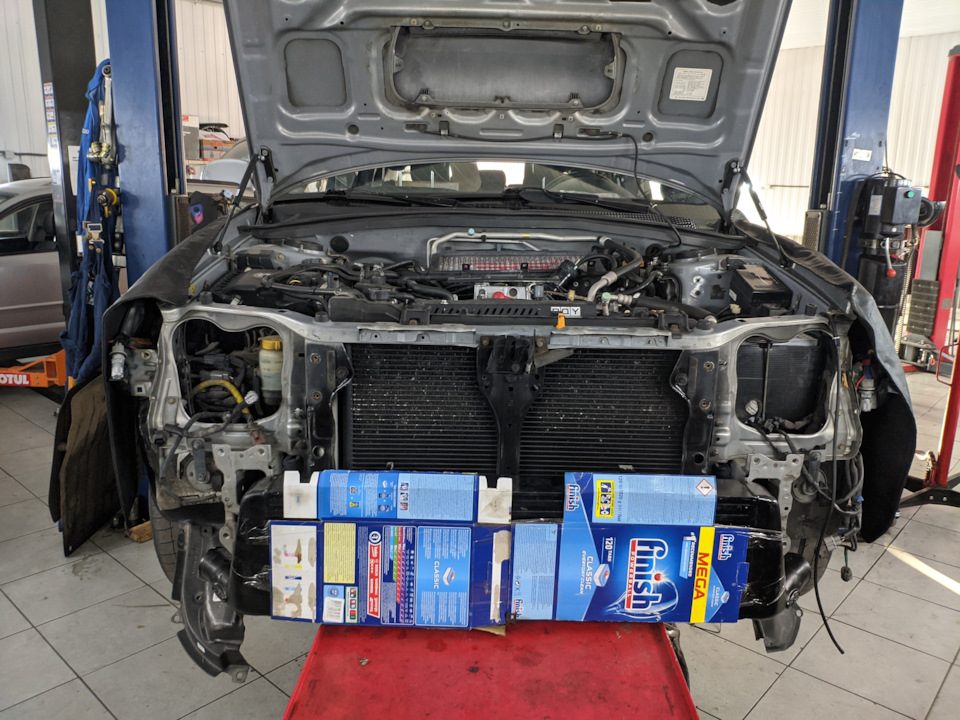

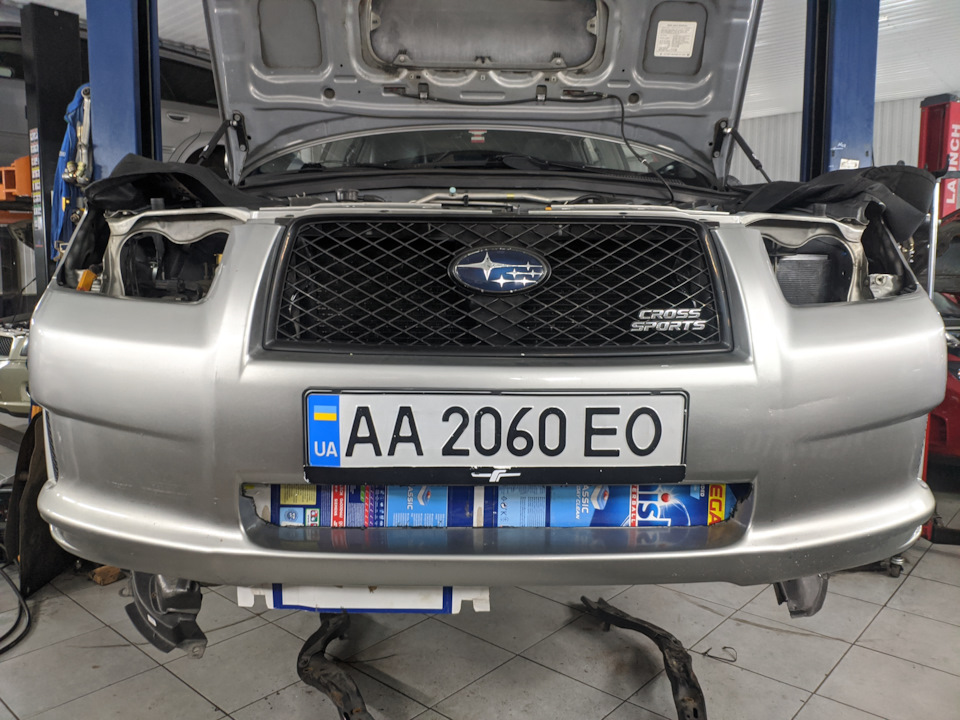

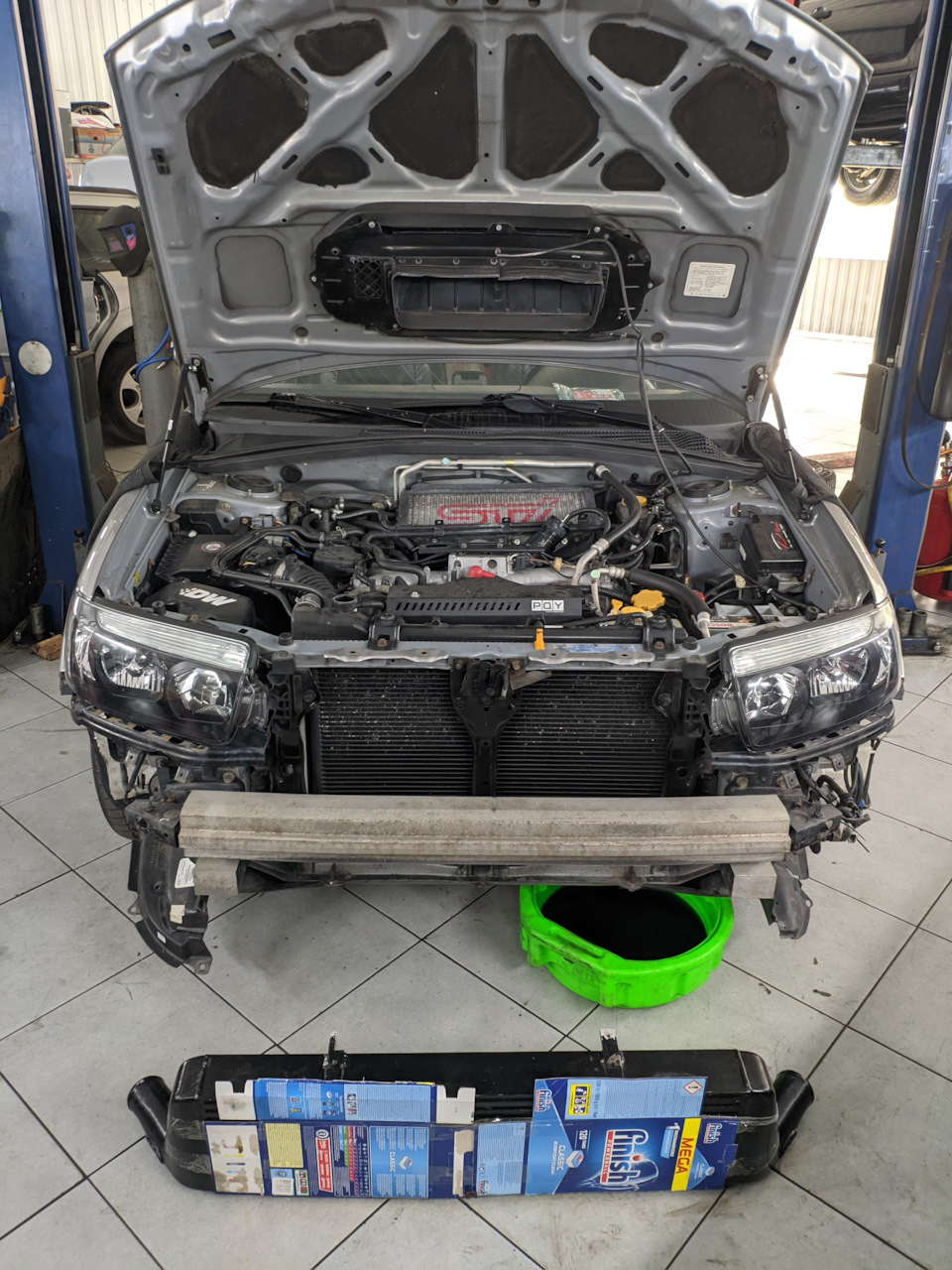

Переходи 2.75" > 2.5" х3 (фронт-пайпінг, дросель-пайпінг) Данийфронт розміром як підсилювач, тому останній просто викидається.Кріплення підсилка ми відрізали і використовували для створеннябару над фронтом Бар зроблений з металевої балки, приварений накріплення від підсилювача бампера. Всередині повітрозабірника Надиво у фориків досить широкий виріз (напевно на класичних 600х300фронтах буде видно бачки? ) На фото можна побачити наскільки широкийвиріз - зверни увагу на літери MEGA на картонці.

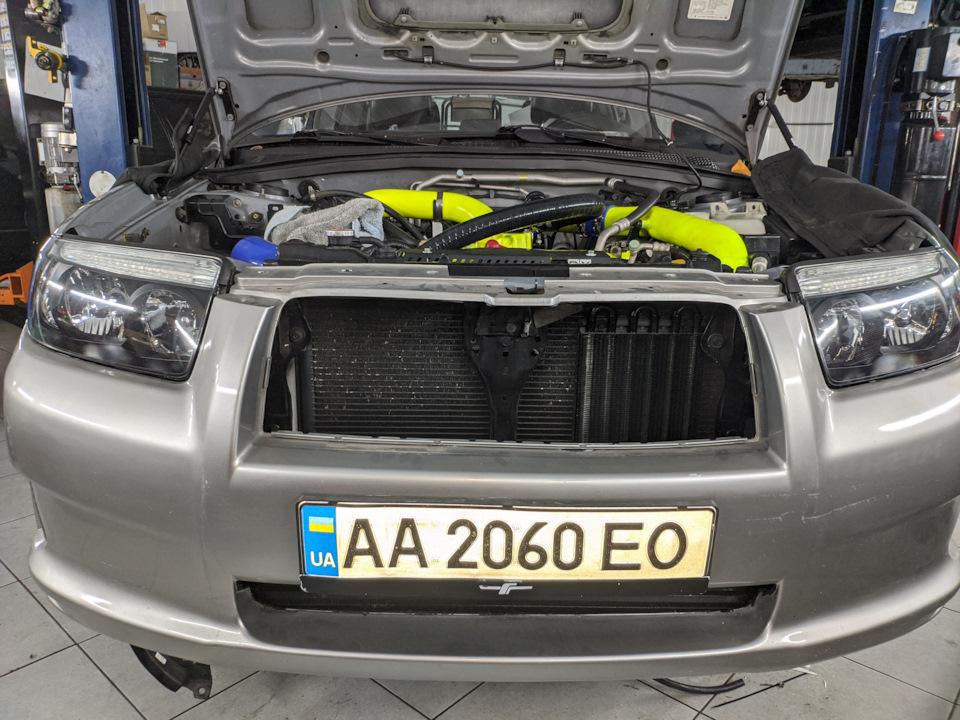

Паралельно йшли й інші роботи, тому встигли накинути радіатор АКПП, взяв звичайний кит з аліекспресу на 6 рядів, відразу чоорногокольору. (термостат поставлю лише за явної необхідності)
Ви ж пам'ятаєте чооорні кульки краще охолоджуються? )

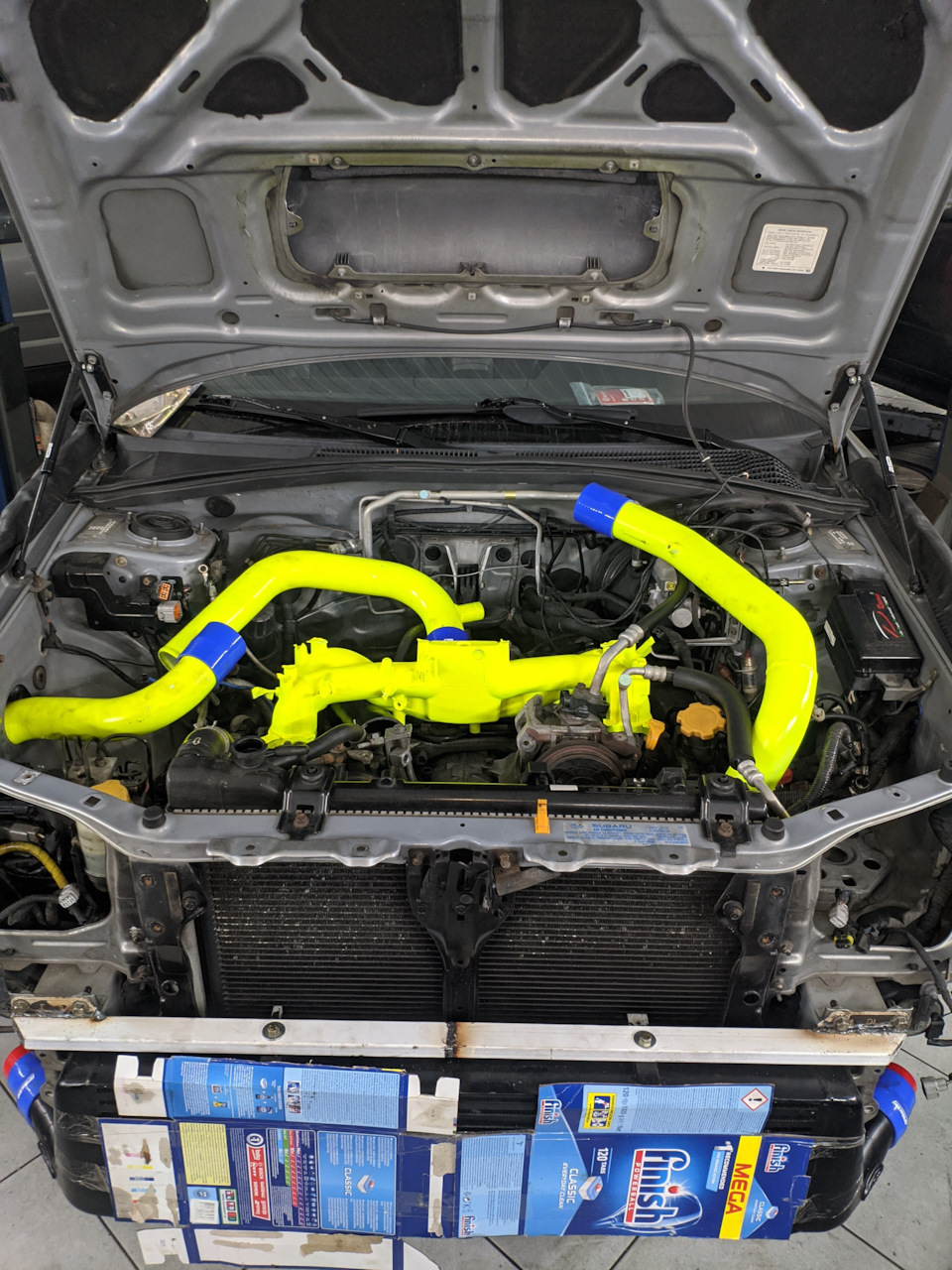

Що стосується пайпінгу, то під капотом проблем не виникло, там все болт-он. А ось у нижче крил і під акумом, довелося 7 разіввідміряти, один раз відрізати та зварити, щоб зростити пайпінг ізфронтом. Обумовлено це було тим, що виходи з інтеркулера спрямованіусередину, а пайпінг кит розрахований на інтеркулери 600х300 зпрямими виходами. Окремого варто згадати роботу над пінопластомякий є в кожному бампере:)
Майстер наполіг на створенні направляйки до кулька з металу, я всвою чергу вирішив використовувати пінопластовий наповнювач, загалом пару днів голили цей пінопласт, надавши йому потрібну формуі максимально щільне прилягання до бампера всередині, створивши тамповітряну пастку для кулера. Повітря просто нікуди подітися, тількина ядро в стільники Перегородка/сплітер з ПВХ закриває знизу Щостосується мода 4- го циліндра, то свої фотки я не зробив, можепізніше додам. Але ідея досить щільно розкрита в інтернеті.
У кількох словах що це і навіщо і як:
Дозволяє використовувати симетричний контур охолодження мотора.Ліва сторона двигуна використовує заглушку в тому ж місці дляпідведення ОЖ до турбокомпресора. У правій частині у нас простозаглушка по заводу. Купується фітинг OEM 21170AA020, силіконовийшланг дуже жирний SAMCO і 16мм Т-подібний трійник (сталевий)! ).Врізаємося в нижній шланг пічки.
Фото з інтернету мод 4-го циліндра субару
Поциліндрового ЄГТ у мене немає, але ось інфа з сайту винахідникацього мода:<
Досить простий мод і сподіваюся ефективний. Старт!
У наступних записах розповім про Фільтр Бокс, ECU тюнінг такалібрування.
")
Майстер наполіг на створенні направляйки до кулька з металу, я всвою чергу вирішив використовувати пінопластовий наповнювач, загалом пару днів голили цей пінопласт, надавши йому потрібну формуі максимально щільне прилягання до бампера всередині, створивши тамповітряну пастку для кулера. Повітря просто нікуди подітися, тількина ядро в стільники Перегородка/сплітер з ПВХ закриває знизу Щостосується мода 4-го циліндра, То свої фотки я не зробив, можепізніше додам. Але ідея досить щільно розкрита в інтернеті.
У кількох словах що це і навіщо і як:
Дозволяє використовувати симетричний контур охолодження мотора.Ліва сторона двигуна використовує заглушку в тому ж місці дляпідведення ОЖ до турбокомпресора. У правій частині у нас простозаглушка по заводу. Купується фітинг OEM 21170AA020, силіконовийшланг дуже жирний SAMCO і 16мм Т-подібний трійник (сталевий)! ).Врізаємося в нижній шланг пічки.
Фото з інтернету мод 4-го циліндра субару
Поциліндрового ЄГТ у мене немає, але ось інфа з сайту винахідникацього мода:<
Досить простий мод і сподіваюся ефективний. Старт!
У наступних записах розповім про Фільтр Бокс, ECU тюнінг такалібрування.
")
Майстер наполіг на створенні направляйки до кулька з металу, я всвою чергу вирішив використовувати пінопластовий наповнювач, загалом пару днів голили цей пінопласт, надавши йому потрібну формуі максимально щільне прилягання до бампера всередині, створивши тамповітряну пастку для кулера. Повітря просто нікуди подітися, тількина ядро в стільники Перегородка/сплітер з ПВХ закриває знизу Щостосується мода 4-го циліндра, То свої фотки я не зробив, можепізніше додам. Але ідея досить щільно розкрита в інтернеті.
У кількох словах що це і навіщо і як:
Дозволяє використовувати симетричний контур охолодження мотора.Ліва сторона двигуна використовує заглушку в тому ж місці дляпідведення ОЖ до турбокомпресора. У правій частині у нас простозаглушка по заводу. Купується фітинг OEM 21170AA020, силіконовийшланг дуже жирний SAMCO і 16мм Т-подібний трійник (сталевий)! ).Врізаємося в нижній шланг пічки.
Фото з інтернету мод 4-го циліндра субару
Поциліндрового ЄГТ у мене немає, але ось інфа з сайту винахідникацього мода:<
Досить простий мод і сподіваюся ефективний. Старт!
У наступних записах розповім про Фільтр Бокс, ECU тюнінг такалібрування.
"
Ну і ось перший старт!
У наступних записах розповім про Фільтр Бокс, ECU тюнінг такалібрування.
"
Ну і ось перший старт!
У наступних записах розповім про Фільтр Бокс, ECU тюнінг такалібрування.
