Bluetooth Stag Q-Box своїми руками

Так як у мене на Cruze встановлений Stag Q-Box, вирішив зробитисобі Bluetooth адаптер для бездротового доступу.
Для цього був куплений Bluetooth hc-05 для arduino .

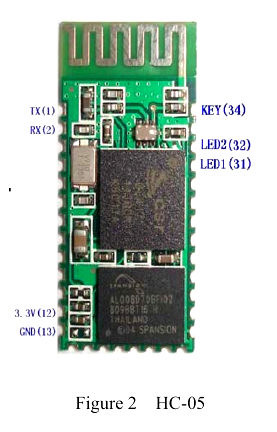

Bluetooth Hc-05

Блок керування Гбо використовує сигнали з 5 вольтовими рівнями, аBluetooth працює з рівнями 3.3 вольта.

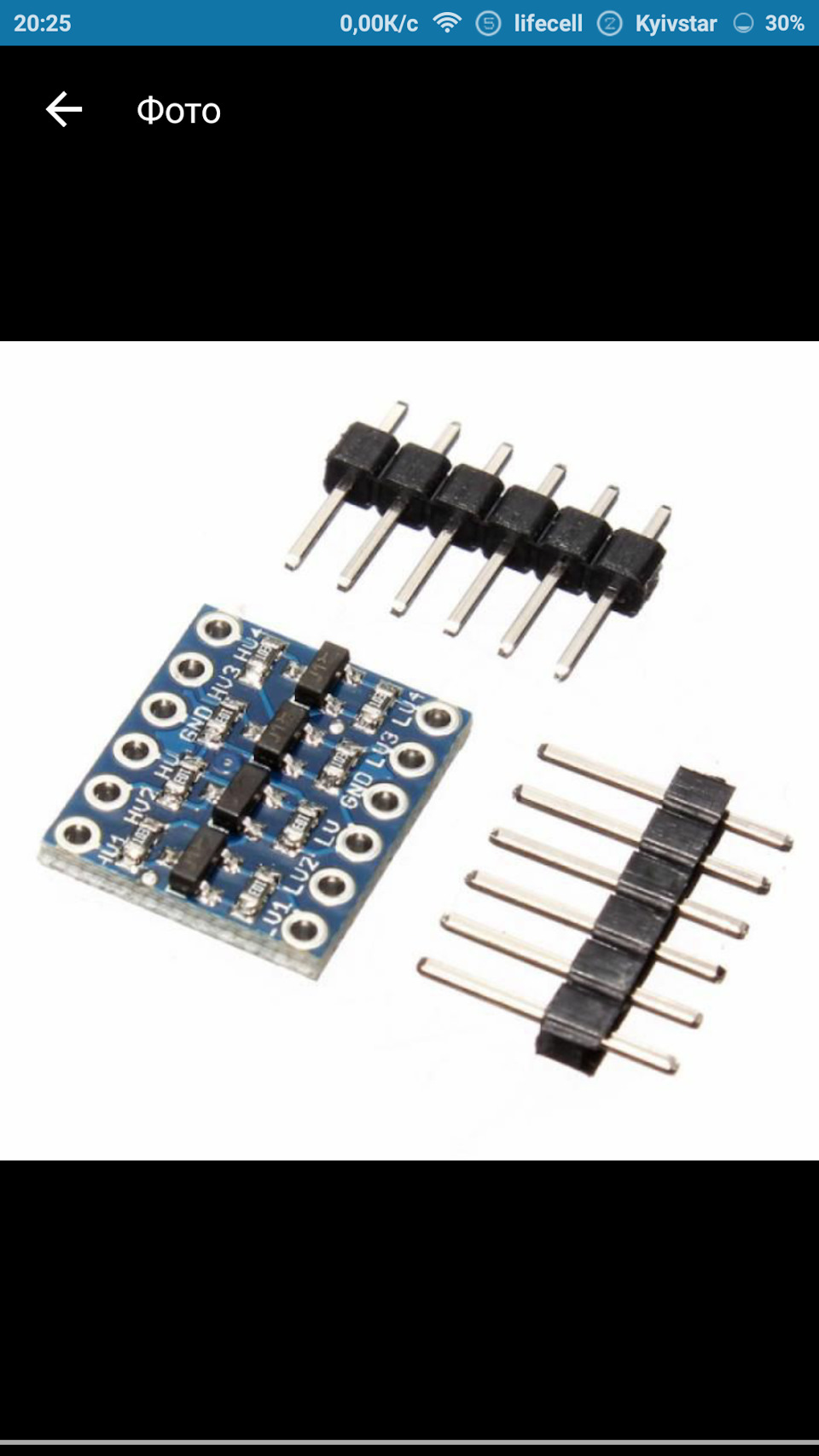

3.3v — 5v

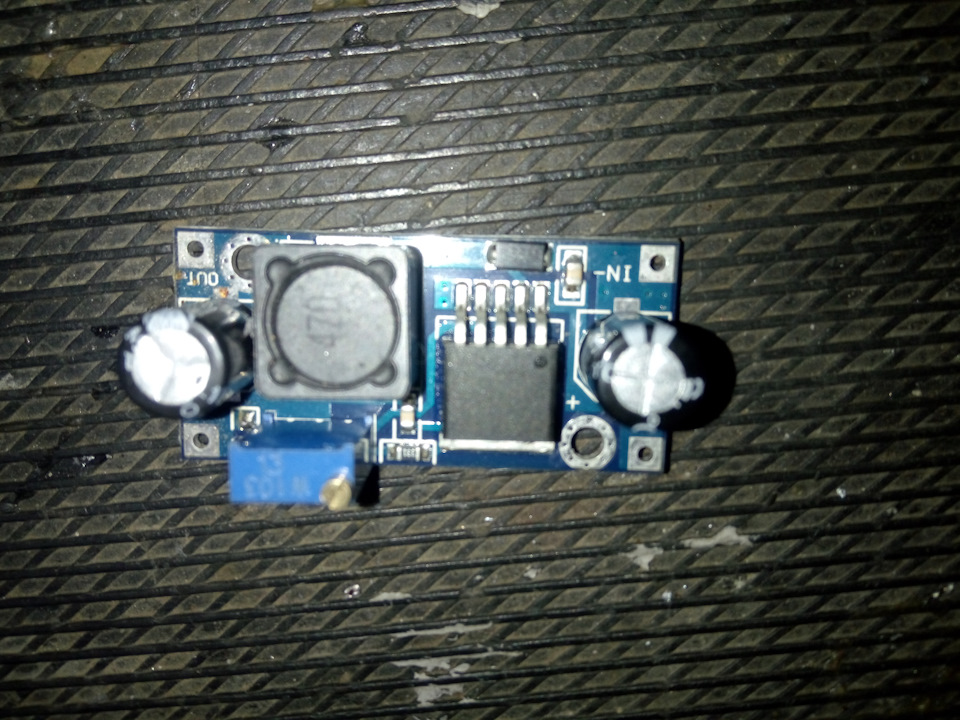

У пробній версії використав імпульсний стабілізатор живленняlm2596, налаштував його на 5 вольт
Lm2596
>

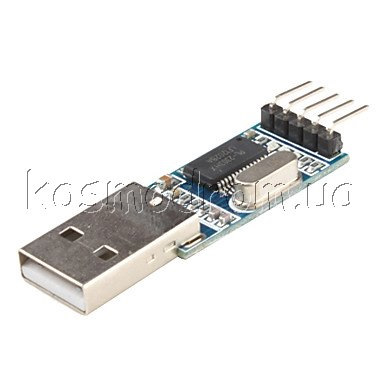

Перший тестовий зразок був зібраний у повітрі проводами.Дляпрошивки швидкості, імені та пароля підключав адаптерPL2303HX-USB-TTL
Міняючи Rx і Tx місцями

< PL2303HX-USB-TTL-ADAPTER
Практично з першого разу все вийшло і Bluetooth заробив як зтелефону так і з ноутбука.

> Далі вирішив зробити жорстку постійну версію Bluetooth

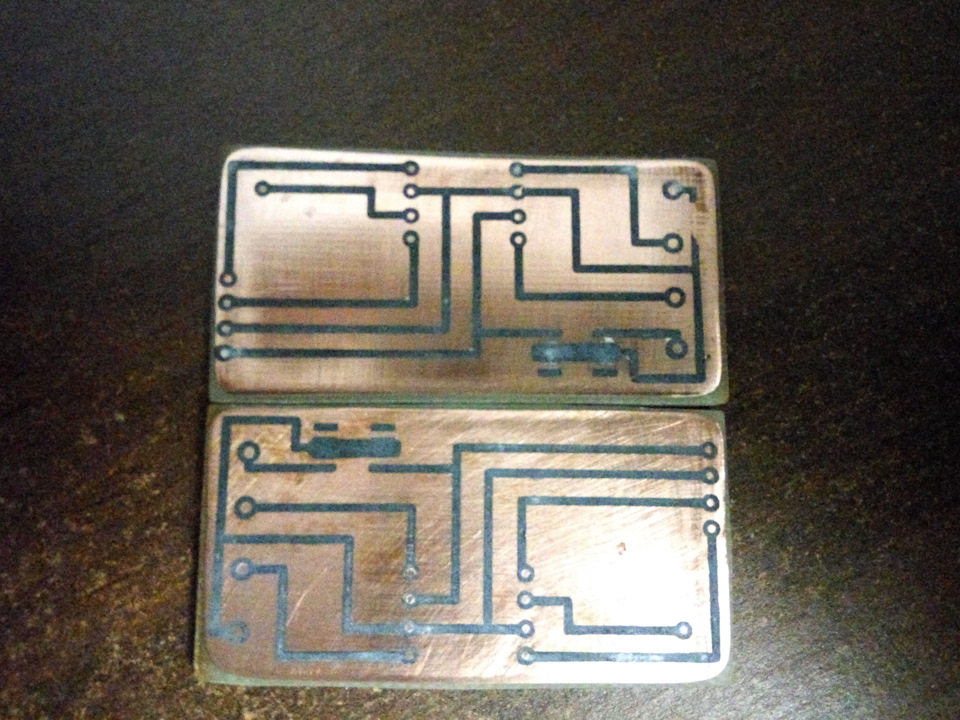

Намалював і витравив плату

Спаяв з використанням лінійного стабілізатора 78L05
>

Також робоча схема, але не сподобалося наляпистістю.
Вирішив шукати відповідний корпус, знайшов в інтернеті неробочийwifi модуль Гбо.

< Як тільки корпус прийшов, я його розібрав і зняв розміриплати. Намалював, роздрукував і витруїв плату. Але в магазині дализамість лінійників 78l05 і 78l33 транзистори, а я не перевірив. Урезультаті в ближньому магазині таких не виявилося лінійників 1117на 5v і на 3, 3v вони не підійшли не за розміром не по розпинці.Довелося зібрати лінійники у повітрі. Відпаяв Bluetooth від штатноїплати і впаяв у нову. Додав 3 конденсатори по живленню.

Все закрив у корпус і почав розробляти нову схему під нові лінійністабілізатори, додав діодний міст для захисту відпереполюсування.

Остаточна схема з діодним мостом, перетворювачем рівнів, ікондерами по живленню. Все працює відмінно, їздить під капотом.Наступний блютуз буде під звичайні блоки Stag 4 в зменшеномукорпусі. Гарний варіант вигадав.
