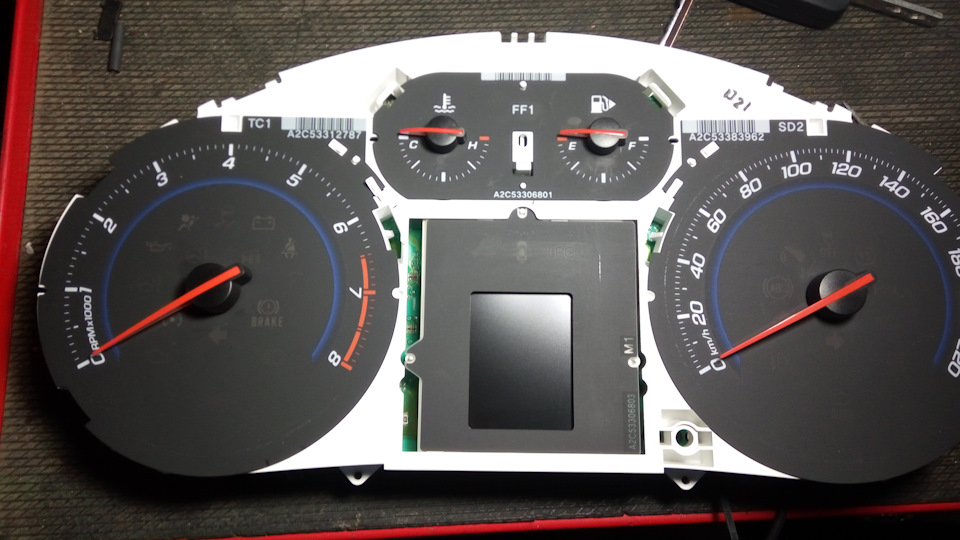

Давно хотів зробити підсвічування значка Lpg, на панелі приладівCruze якраз вона присутня.
Зняття панелі та розбирання описувати не бачу сенсу, стрілкизнімаються дуже туго, просто Стягує з осі і все.. Відштовхуютьсязасувки і все готово. З контролера.

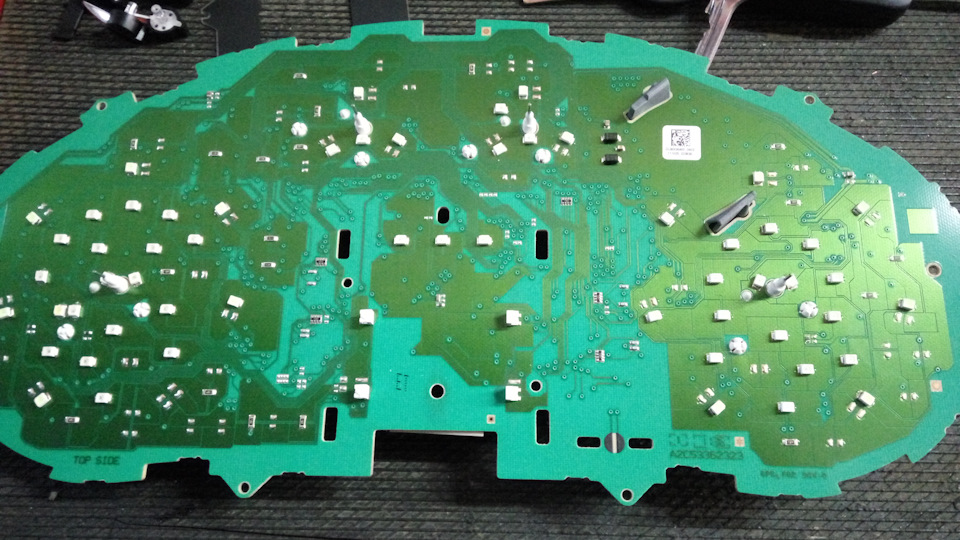

Панель у розборі

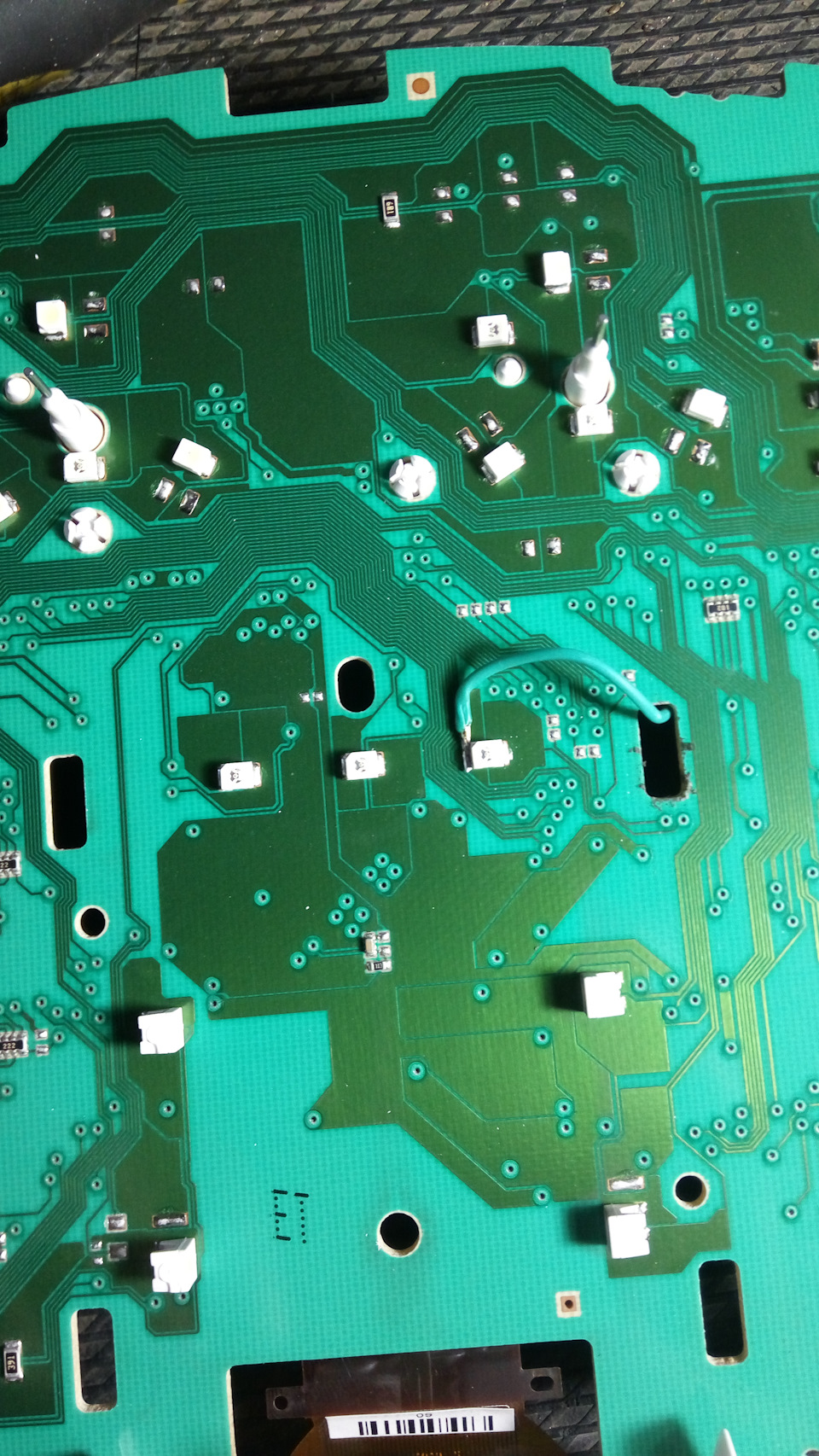

До мінусу світлодіода припаяв дріт.
Припаяв керуючий мінус

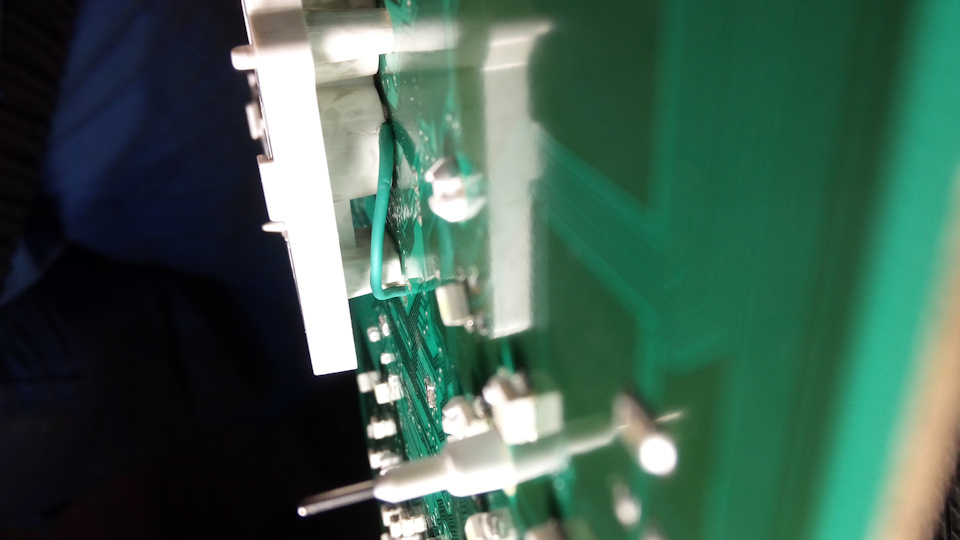

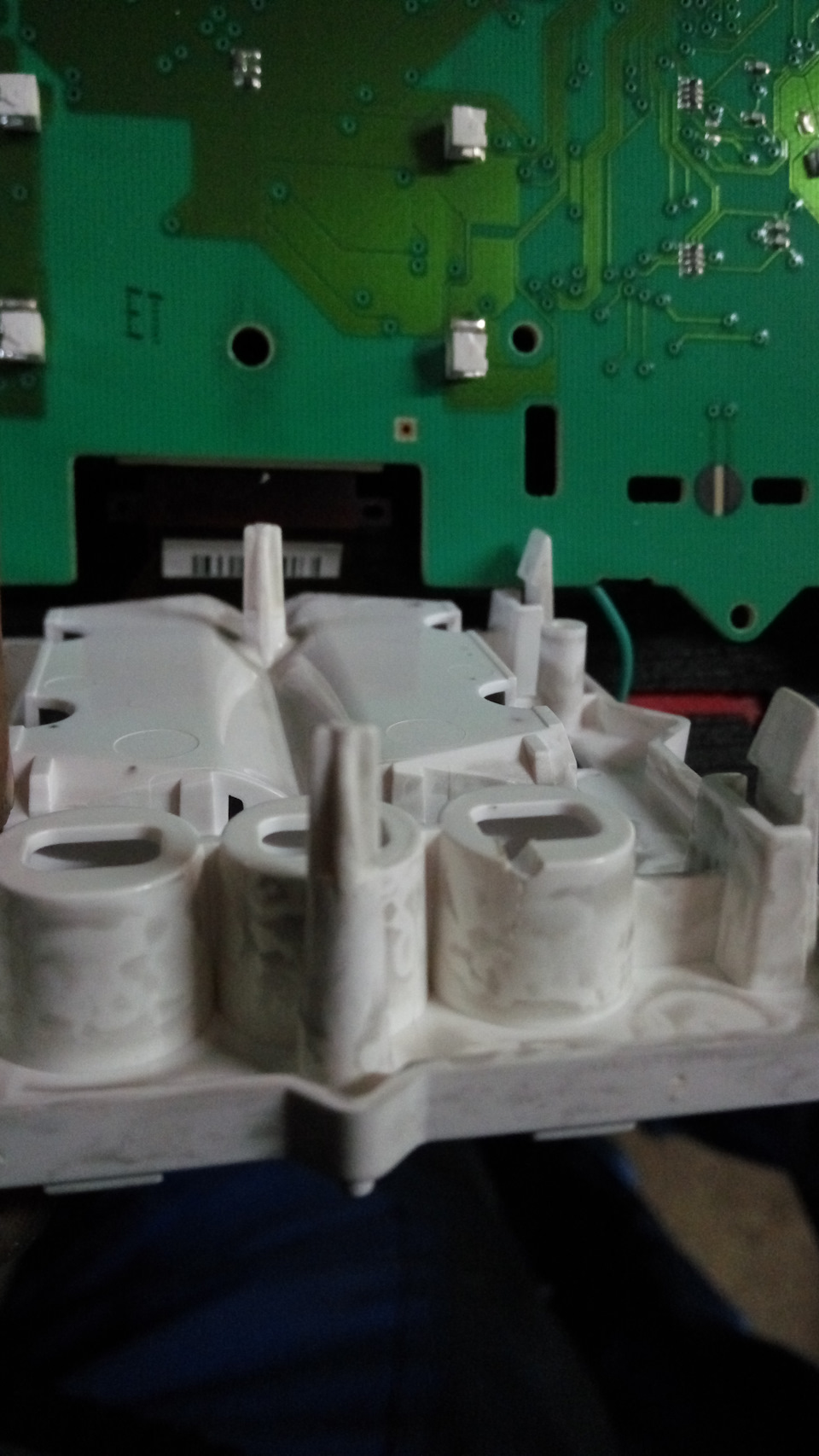

На масці діода довелося зробити надпил, щоб провід не затискало.прибирання і припаяв роз'єм.
Намагався всю проводку пристебнути до штатної, щоб не дужеколгоспного було.
Реле підключено до газового клапана<
Бо управління світлодіода з мінусу вирішив взяти живлення зелектроклапану газового редуктора + і - 12 вольт підключив до реле, а на силовий підключив - який при подачі живлення і піде науправління світлодіода. У підкапотному просторі проводку стяжкамипідтягував до газової проводки.
Ну і випробування перед складання
Значок горить, реле підключено для перевірки до акамулятора
