Встановлення Bluetooth для RCD510 своїми руками

Поїздивши місяць з "handsfree", якщо наважуєтеся ставити або неставити, звичайно ж ставити! Досить один раз законнектити смартфон, надалі самостійно підключається і забуваєш про телефон в машині, єголосовий набір, при первинній установці був англійською, васеюуспішно змінено російською, але не завжди вона розуміє що говориш, особливо якщо працює кондер на всю…

Увага! Це ні в якому разі не мануал, а просто особистийдосвід. br/>
1. Блютуз блок 7P6 035 730 N
2. Комплект шнурів (або) з мікрофоном
3. Пінопластовий чохол 3C0 919 738
> 4. Вагівська ганчіркова ізолента 000 979 950
5. Кліпса подушки (гуска, якщо зламали) 5N0 880 385 A
6. Пини з обтискною частиною (2 шт - 1кв.Мм ) і (2 шт -2.5кв.Мм)
7. Обтискний інструмент, брав на ринку китайськи, впорався так собіале краще ніж нічого)

<
Корисні посилання:
tiguan-wiki
https://megadriver.org/logbooks

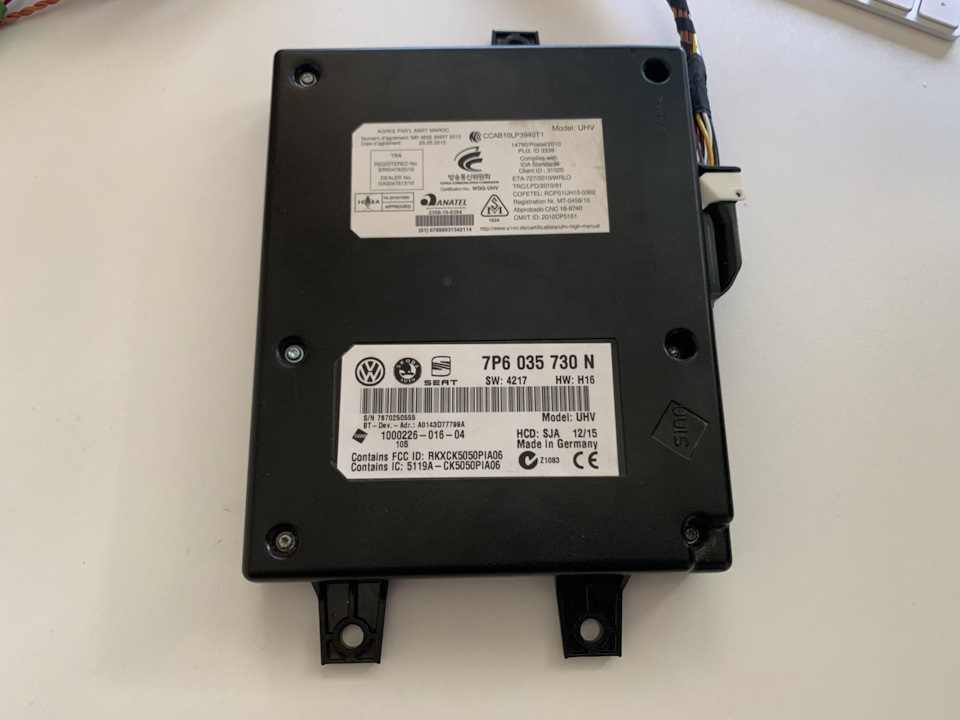

Блок N

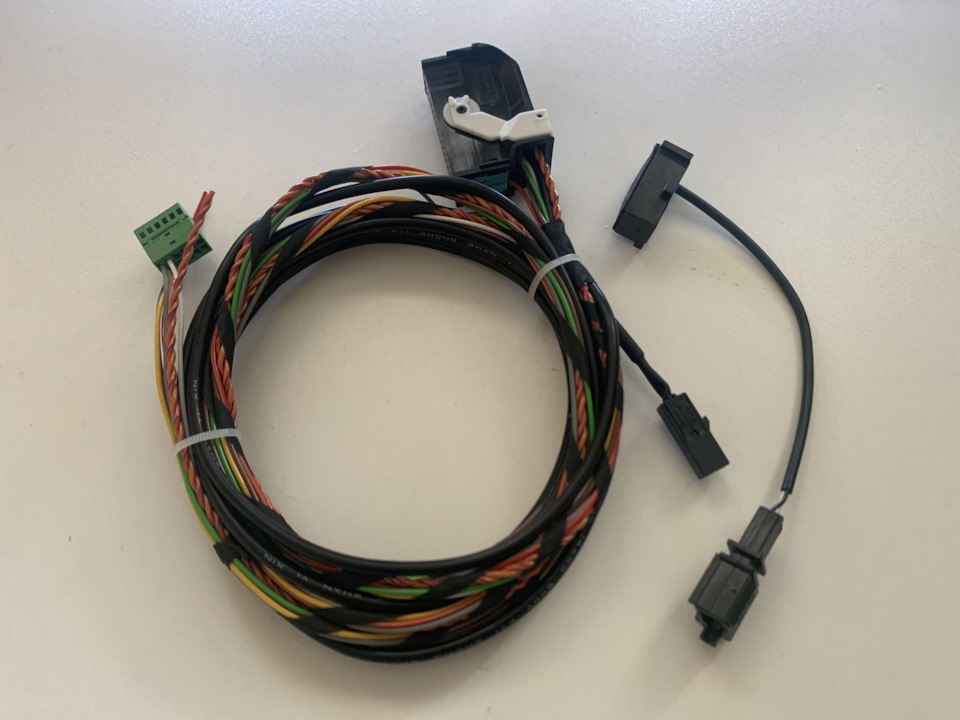

Комплект шнурів ( алі) з мікрофоном

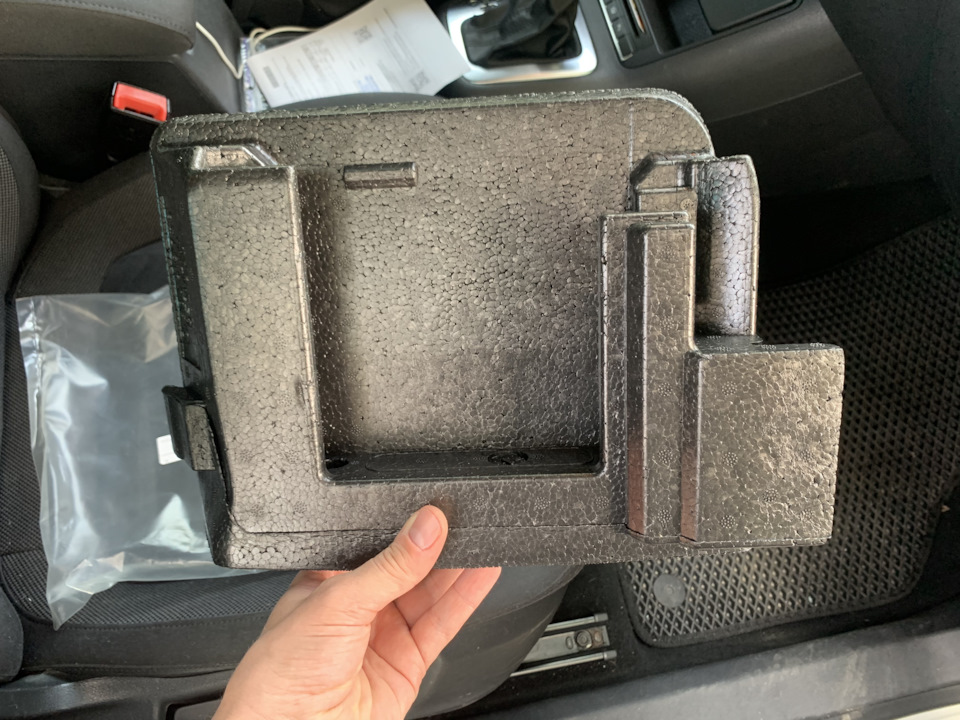

Пінопластовий чохол
Пінопластовий чохол

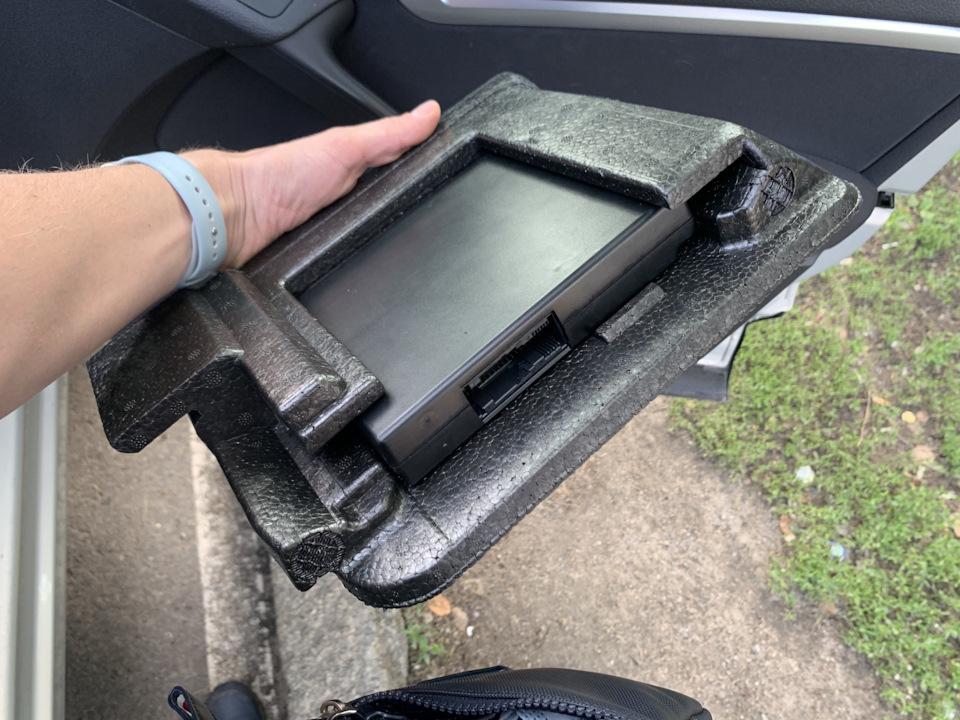

Блок і чохол
Починаємо дербанити салон, а саме з мафона, стійка пасажирська, плафон, бардачок, АКПП:
Ух матінко моя.
Знімається все очевидно, по різних мануалах
Далі відкидаємо пасажирське сидіння, щоб протягнути джгут:
Джгут успішно доставлений) біля викрутки
Проведення під АКПП і магістраллю печі
Ще раз
Протяжка кабелю мирофона так само не завдасть незручностей, тягнувз-під сидіння в центральний тонель під АКПП, далі під бардачок і попасажирській стійці, стелю ми не знімаємо, беремо якийсь дріт, умоєму випадку звичайну паличку знайдено на вулиці, простягаємо їїзсередини назовні, змотуємо кінець палиці та кабелю іпростягаємо)
Прокладаємо провід мікрофона
Далі дістаємо мафон, і сам квадлок, знімаємо ізоляцію, з мінуса, плюсу, Can High і Can Low., і обтискаємо як можемо, ізолюємо, потім ганчіркою і готово! Ізолюємо все добре) І фінал ганчіркоюЗакидаємо в квадлок ще одну фішку з набору, і збираємо всеназад.
Мікрофон вже на своєму місці
Один добрий самаритянин надіслав ось такі тримачі проводки длястійки
Кліпси на місці з проводом мікрофона
Блок на своєму місці під кожухом
У мене зайняло це тиждень, робив все акуратно, 100 разів думаючи щоможна зробити не так, єдине скажу, спершу потрібно все встановитина свої місця:блок, кожух, мафон, мікро і потім уже стягуватистяжками і збирати салон, Довелося кілька разів розбирати. Своюдовгу не вимірював.
