Можливо хтось вирішив питання - підкажіть куди копати далі, оскільки ідеї закінчилися. Є Forester SG5 2002, без АВЦС, з 16-тибітним ЕБУ.
Прошивав його раніше за допомогою кабелю опенпорт 2.0 Тактрікс, брав у приятеля.
Виріш спробувати вирішити спробувати прошивати кабелем подешевше, тому що купувати Опенпорт 2.0, заради невеликих коригувань -накладно.На драйві чимало статей з приводу того, що проблем немає, потрібно брати кабель VAG KKL на чіпі FTDI, і прошити його підOpenPort 1.3.
Пробував різні версії EcuFlash - і 1.28 і 1.29а і пізніші.
Пробував різні модифікації OpenPort - 1.3 universal, 1.3 subaru
Пробував різні ОС - MacOs, Windows XP< Пробував різні версіїдрайверів OpenPort. Ще на якісь піни додавати керуючу напругу (наприклад 11 пін конектора OBD-II), через перетворювач напруги йдеVppEN - навіщо вона? Не хочеться спалити ЕБУ. Ідеї куди копати далі— закінчилися, а купувати Tactrix 2.0 ще не наважився. Може хтосьпідкаже тут?
Коментарі20
Зіткнувся зі схожою проблемою.самодельньій 1.3, який я раніше без проблем шив Міцубісі 4G18 — не спрацював із Субарою. EcuFlash відмовився рахувати прошивку Форестера.Чи є рішення, як його доопрацювати?
Але останнім часом — не виходить, злетіли драйвера, не можу підібрати робітники. Шьюсь поки тактріксом, потрібно знайти робочі драйвера FTDI
а чи збереглася схема, того самого опенпорта що читав і шили з якою машиною він працював у мене Forester XT, SG5, S11 MY03 деякі драйвера FTDI є у мене.
Питання в робочих драйверах, у мене їх версій мільйон ) не підібрало ще. А може справа і не в драйверах. Проблеми почалися тоді, коли я розбирався в карберрі, і зніс всі екуфлеші, ромрайдери та драйвера опенпорта. Машина у мене така ж, як і у Вас, 16...
Так 11 пін обов'язково потрібен.
А що на нього подати? А куди ще копати?
на нього подається +12В для перекладу чіпа в режим прошивки, він йде на пін A10, ще потрібен 9 пін тактріксу, він йде на A20 мозку.
9+16й закорочені, щось на них приходитьпро 11й не знав. 12В — має керуватися транзисторним ключем, а звідти виходить на DC-шку (я так розумію для вирівнювання напруги)
9+15 і на них L-line c татрикса. Сигнал Vpp має активний 0 і вони так хитро його конвертували та стабілізували за допомогою регулятора на 12В
так, винен, 9+15. На виході 12В постійні чи все-таки керовані?
теж так думав, але переживаю, щоб наявність 12В на 11 піні не зробило боляче мозку )
Там спеціально 12в, ця напруга переводить флеш робота в режим прошивки. Якщо 5в подати то дива не станеться. Сигнал управляється татриксом, постійні 12в можуть не спрацювати, я не перевіряв.
10я нога мікросхеми CBUS2 ж?
Вона сама
спрацьовують. я перевіряв
Ну тоді все спрощується)
там не все так просто. перешивкою ккл в оп1.3 і подачею напруги на 11 ногу 16 біт мозку швидше за все не візьмеш

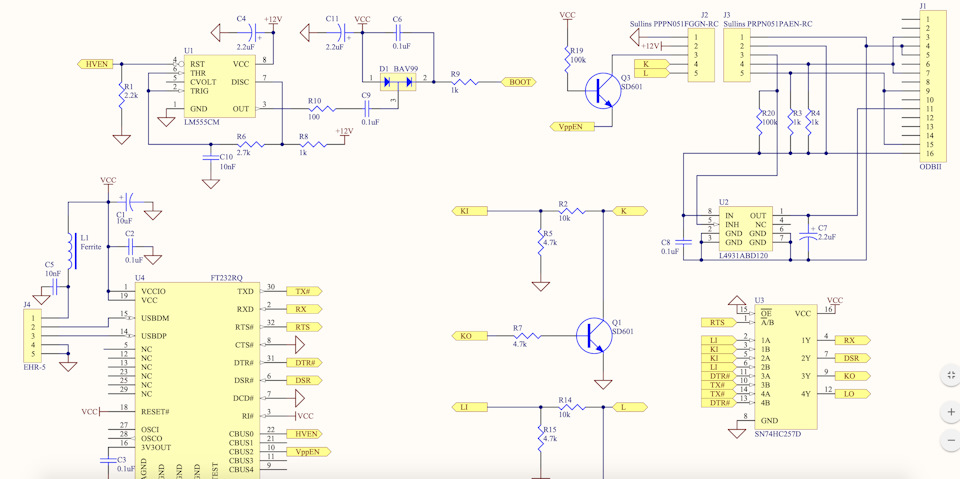

а як їх взяти тоді? ось схема оригінального опенпорту 1.3ssh1957.narod.ru/easyelectronics/openport13.pdf може ще щось потрібно? І чи є замінник такої мікросхеми - L4931ABD120?
Набери та прошемо 2.0
у тебе тактрікс 2.0 оригінальний? Я таким теж пробував шити - все виходить, хотілося б собі зробити лоу-кост кабель, щоб не купувати 2.0 (не так часто шию машину)
