Встановлення ПТФ

Знову перепрошую за деяку копіпасту старого форуму, але тому щодоступу вже майже ні в кого немає, то я зобов'язаний поділитися звами інформацією, яку колись написав Serg_K, за що йому ВЕЛИЧЕЗНЕДЯКУЮ, тому що я зміг це зробити завдяки йому і частковоMedved_UA.

У мене англійка, проводка за бампером є і… і все.
Тож приступимо!

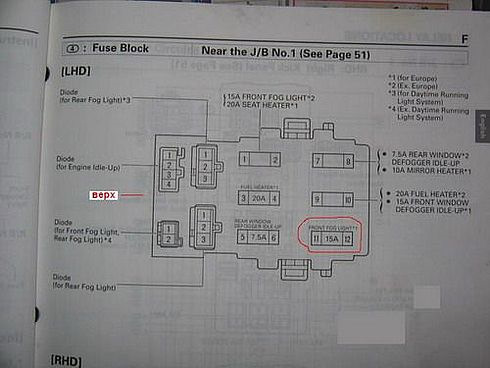

Для початку перевірте наявність і цілісність запобіжника.

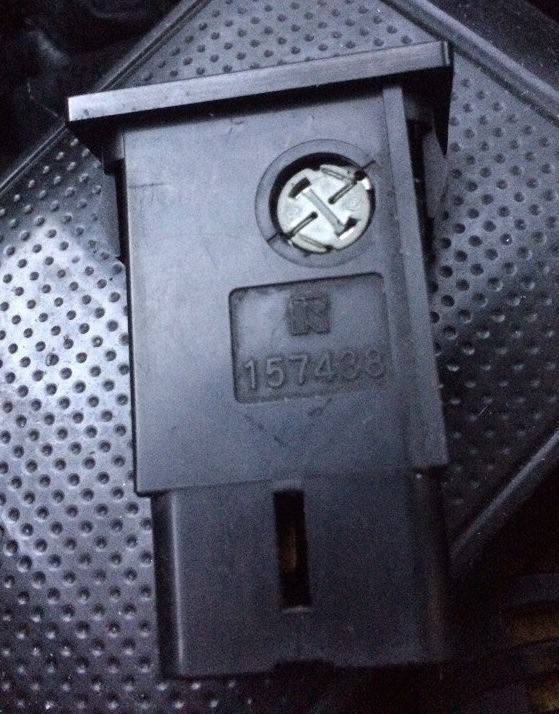

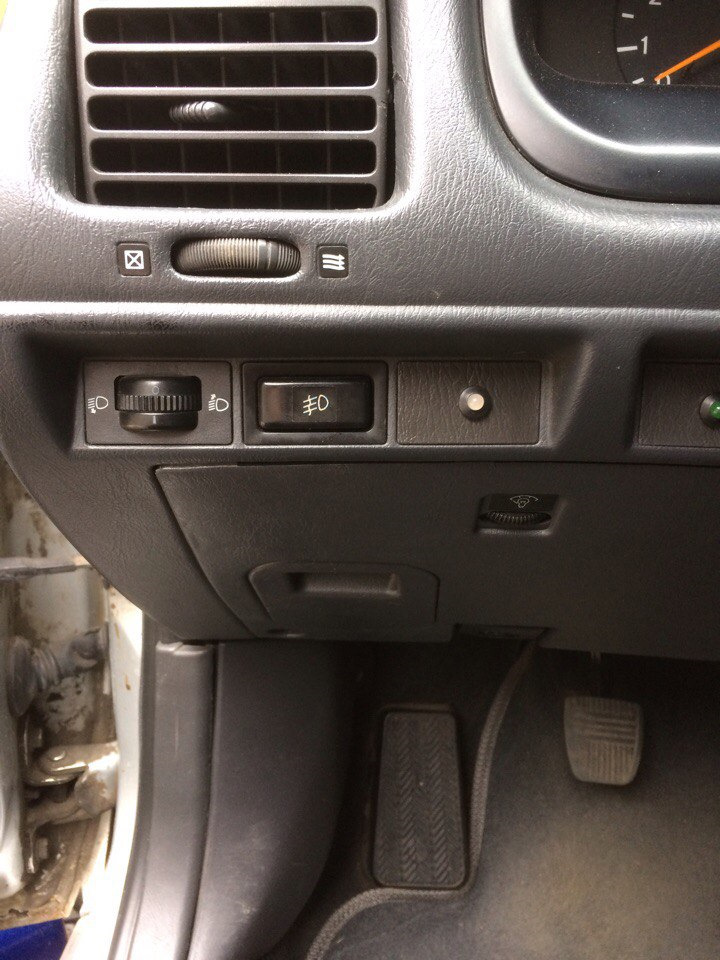

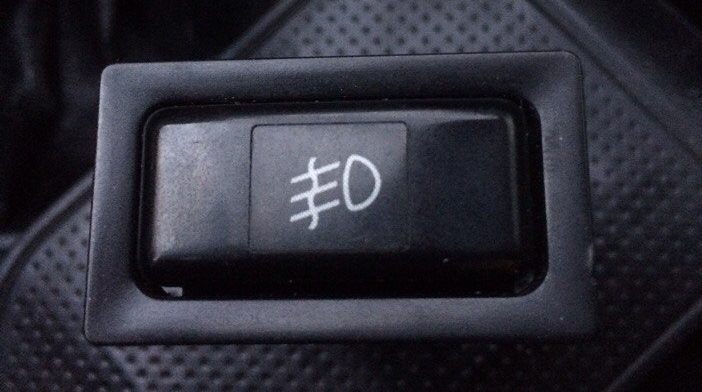

Була куплена оригінальна кнопка за невелику ціну, фартануло. Речіписали неодноразово, я хочу більше розповісти саме про проводку тапідключення живлення.

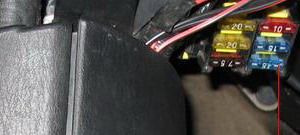

Тут знаходиться місце під реле. Якщо дивитися знизу з-підкерма.

Справа в тому, що просто вставити реле не вийшло, оскільки дротіввід нього немає із заводу. Є два варіанти:
- або ми заводимо 4 дроти до цієї колодки під реле;
- або ми кидаємо реле окремо від цієї колодки, щоб це не знімати іне грати./>
Я вибрав варіант №1, але це було непросто, тому що. Все це зняти, дістати і встановити назад ще ті танці з бубном. Наразі вже сталопростіше, коли знаю як і що.
Тепер нам потрібно зняти синю панель, в яку встромляється реле, щобпрокинути дроти. Вона тримається на болті під 10 ключ, відкручуємойого і тягнемо панель наліво, так вона звільняється.
Беремо 4 ножові клеми і чіпляємо на них наші 4 дроти, приблизно попівметра — вистачить з головою.
Запіновуємо їх в панель, робиться це просто:загинаємо на клемівусик, вставляємо клему із дротом зі зворотного боку в панель івсе, вона вже не вийде, т.К. Вусик її засуває. Інформація про ціпроцедури є в Гугле.
Проводи краще брати різних кольорів, щоб знати який провід йтиме зякого контакту реле. Я писав все на листку, щоб не забути.Встромляємо реле:звичайне чотириконтактне 12В 30-40А. МожнаВАЗівське, за ціною найдемократичніше, хоч і може зламатися примонтажі :)
Отже, у нас має вийти:синя панель, в яку встромлене реле, а зізворотного боку 4 дроти від цього реле різних кольорів, які мибудемо підключати до проводки автомобіля.

Проводи від реле підпишіть згідно з цією схемою звичайного реле.Далі цю панель можна встановити у зворотній послідовності на своємісце. Підлога справи зроблено.
його.
Нас цікавлять три дроти, що йдуть на контакти 9, 19, 20 (1, 2, 3 нафото). Акуратно, гострим ножиком (скальпелем) ) знімаємо ізоляціюпо колу на кожному з дротів, 1 сантиметр цілком достатньо, накожний провід накручуємо по одному дроту, які йдуть з реле таізолюємо.
А тепер докладніше. Ось наш чорний роз'єм схематично.

Беремо ваш провід з реле під номером 3 і приєднуємо до проводу 20чорного роз'єму. — до дроту 9 роз'єму.
Провід під номером 2 — до дроту 19 роз'єму.
А ось провід під номером 1 — це керування, завдяки якому ми можемовключити туманки виключно при включенні гарабітів, тобто. Нампотрібен плюс із габаритних вогнів. Його можна взяти в кількохмісцях. Я брав з підсвічування кнопки туманок, на фото провід підномер 2 (саме він дає підсвічування на кнопку туманок при включеннігабаритних вогнів. < .

FAQ пропонує його взяти за помаранчевим роз'ємом, який трохиближче, ніж наш чорний, на фото він помаранчевий із зеленим.

Все проводи ізолюємо і проводка готова.

Підводячи підсумки:проводимо проводи до колодки під реле, встромляємо саме реле, проводи підключаємо до проводів на чорномуроз'ємі IG1 і плюсу включення габаритів, встромляємо запобіжник, рідну кнопку, встановлюємо і підключаємо туманки і все готово! робить.
