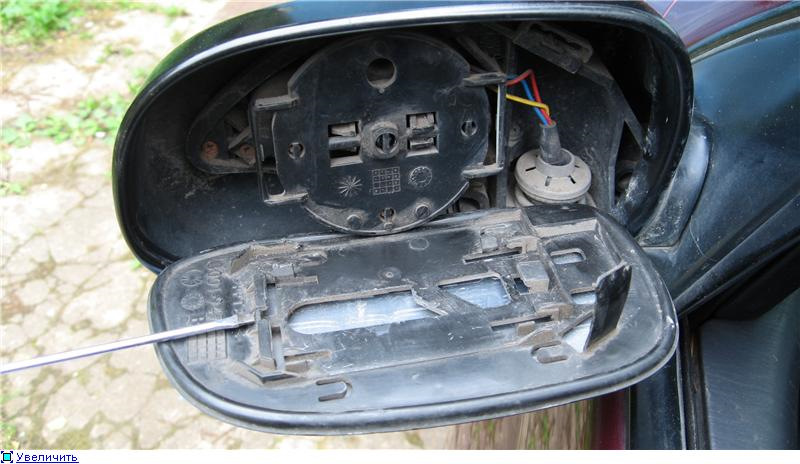

Ось місцезнаходження цих засувок.

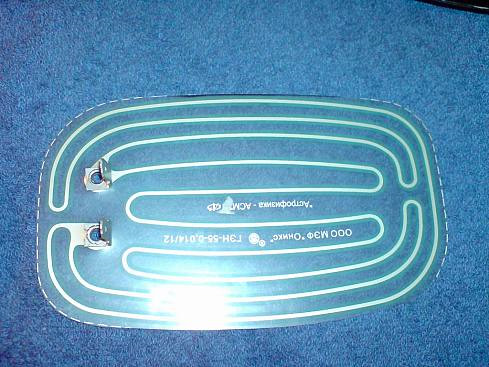

Нагрівальні елементи НЕР УНІ 1

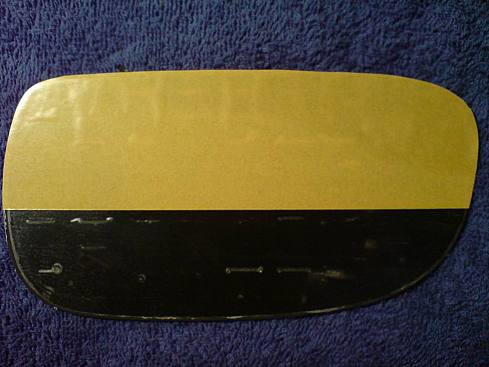

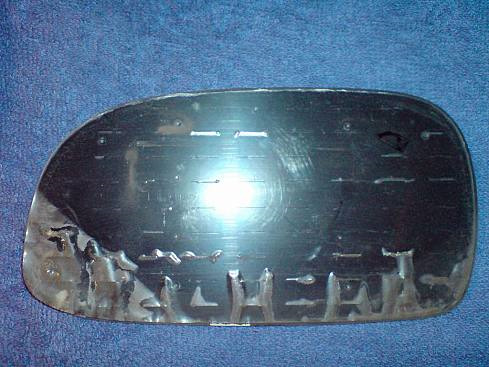

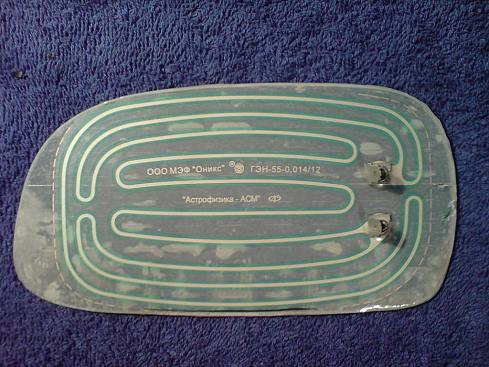

Витягнув дзеркальний елемент у пластиковій оправці, щоб витягнути з неї дзеркало треба покласти елемент у духовку і нагріти до 70 градусів, після чого дзеркало виймається без проблем. Клеїмо на знежирене дзеркало двосторонній скотч. Зверху на скотч клеїмо сам елемент. Пластикову оправу довелося злегка підточити, не поміщалися клеми нагрівального елемента. Далі пластик поміщаємо знову в духовку, гріємо до 90 градусів і після цього вставляємо в нього дзеркало. Тепер справа за проводкою. Витягуємо дверну косу і простягаємо (в т.Ч. Через гумову шлангу від дверей до кузова) по 2 дроти на обох дверях. Усередині дверей у проводи монтується двоконтактний роз'єм для того, щоб при необхідності дзеркало в зборі можна було демонтувати без повного демонтажу або розрізання проводів. До речі протягування проводів від корпусу дзеркала в двері дійсно простіше, відокремивши/знявши корпус дзеркала з дверей., відклацнути заглушку, яка тримає дроти електродзеркала (у кого є) і протягнути дроти в саме дзеркало (хто як уміє - або дротом, або зачепитися за дроти, які є від електродзеркал). Проведених у корпус проводів з папами дзеркального елемента.
Замикаємо дзеркальний елемент на місце і прикручуємо назад дзеркало. Дзеркал включається однією кнопкою з обігрівачем лобового скла, на них і загальне реле. І якщо немає обігрівача лобового скла, то й обігрів дзеркал у машині теж відсутній. У мене обігрів дзеркал включається кнопкою обігріву заднього скла. Тепер про те, як це зробити.Щоб взяти харчування з обігріву заднього скла - потрібно зробити перемичку. Просто проводок із двома клемами-татами. Роз'єм цей знаходиться біля блоку запобіжників #1, знайти його просто. Запобіжник, який за це все тепер відповідатиме - 10А MIR HTR.
Отже, нам залишилося під'єднати по два дроти з кожних дверей до колодок, які з боків під ногами.
Роз'єм IQ1 (праворуч у ніг пасажира)
У роз'ємі IQ1 проводи підключаємо до контактів 18 (фаза) і 4 (земля).
Синій роз'єм - IF1, сірий роз'єм - IF2Фаза - контакт 18 роз'єму IF1, земля - контакт 6 роз'єму IF2. Все, тепер все має працювати за наявності запобіжника 10А MIR HTR. Паралель з обігрівом заднього скла наведена за рахунок перемички (подача напруги йде саме звідти, тобто при включенні обігріву заднього скла). Якщо хтось хоче зробити окремою кнопкою - ваша справа, я бачу одночасну необхідність у цих двох функціях. Якщо щось не так - поправляйте. У мене все вийшло. Дякуємо старожилам старого форуму (білий Гусь, Петро, serg_k)!
