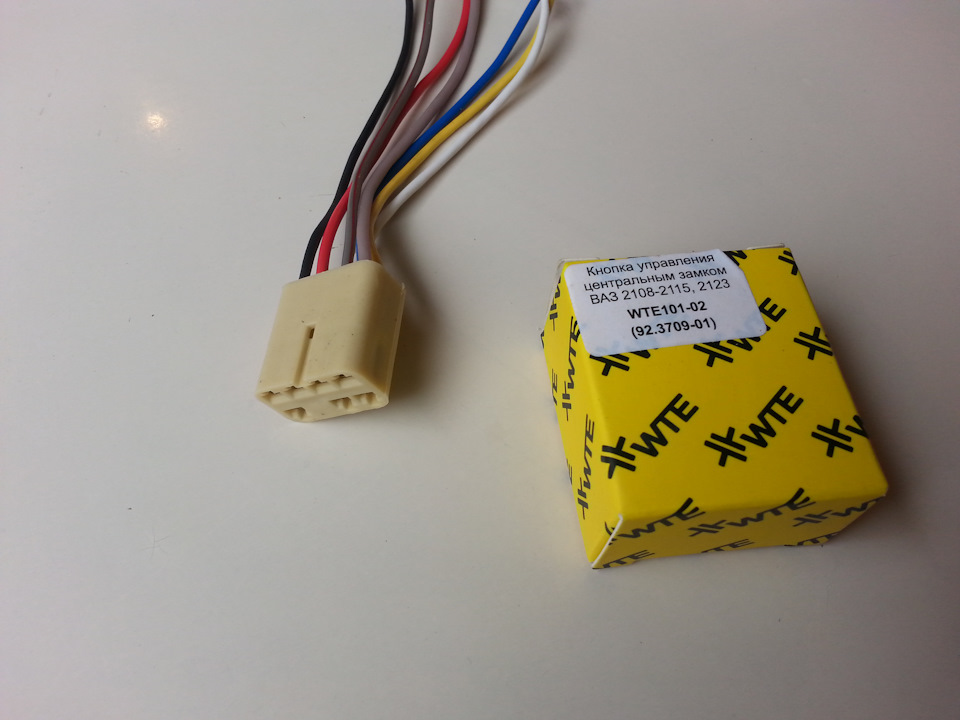

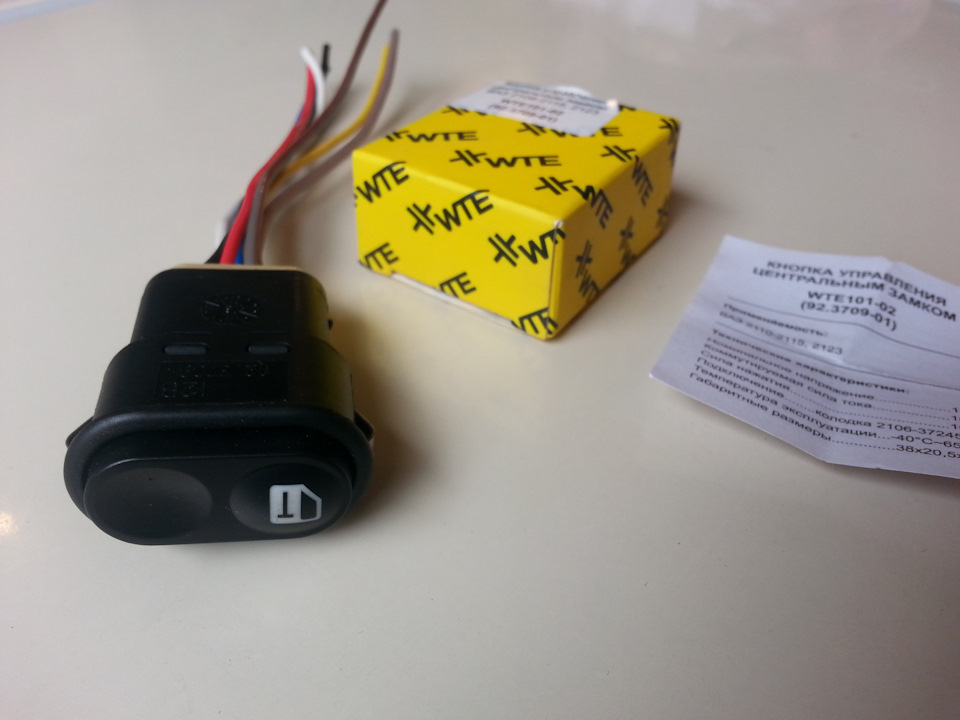

Всім привіт. Вирішив встановити кнопку управління центральнимзамком. Буває потрібно закрити або відкрити зсередини двері, атягтися до засувок не зручно, а якщо в машині ззаду дітлахи, то цедоводиться робити часто. Набридло крутитися, відволікатися на цезаняття Була куплена кнопка управління центральним замком2108-2115, 2123 WTE 101-02

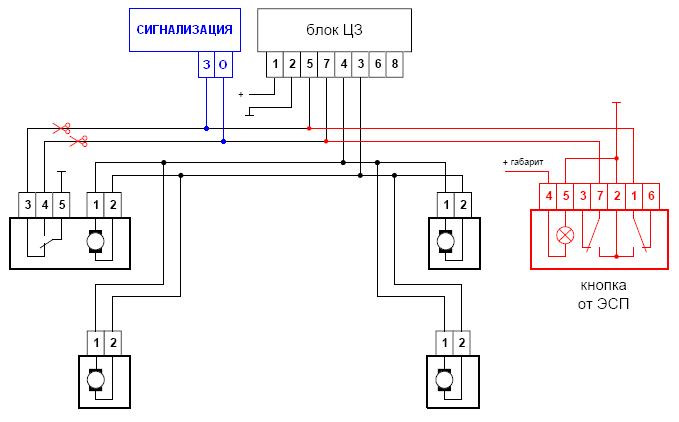

Збирав за цією схемою. Кнопка.

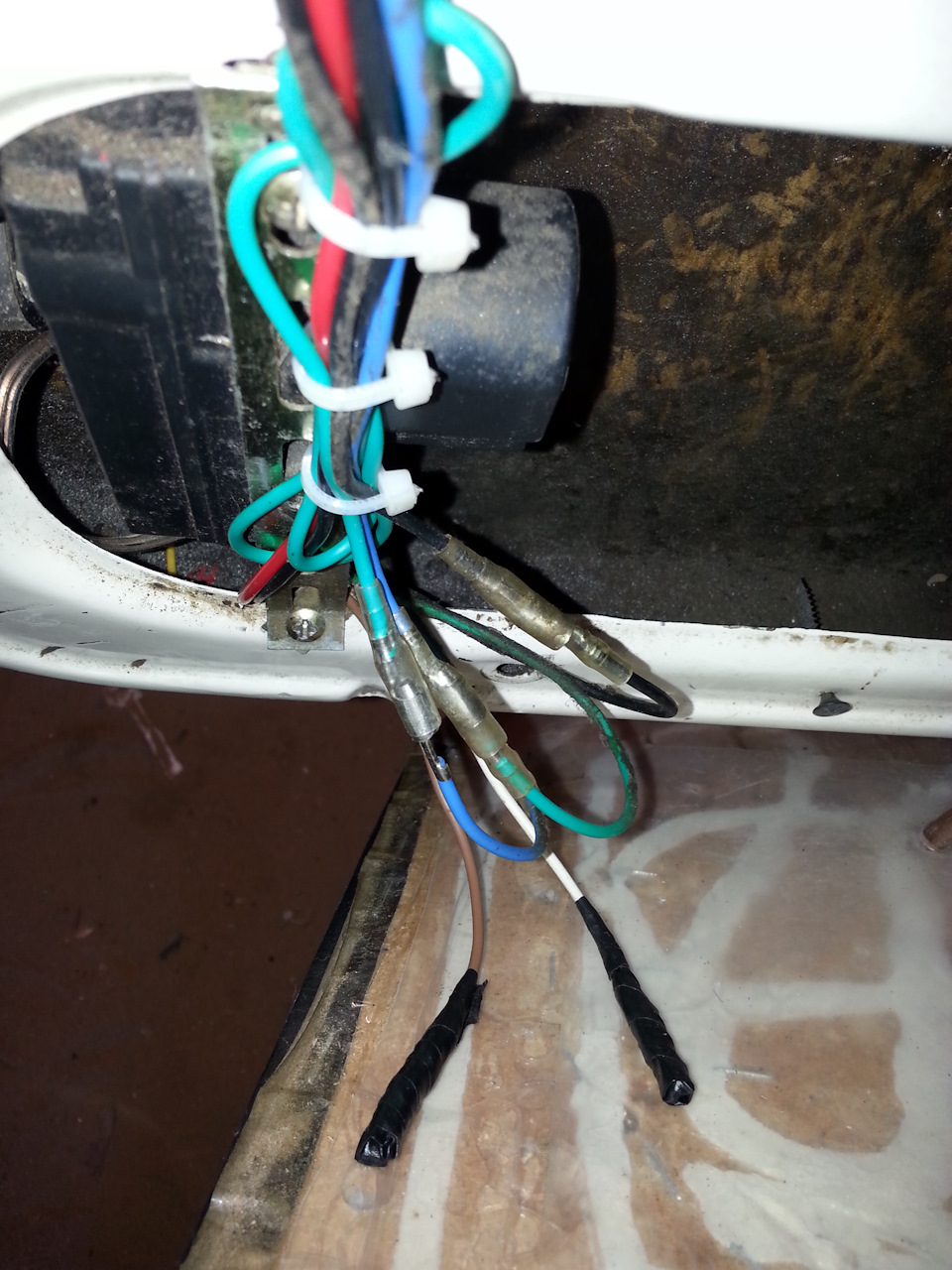

Майже всі замки схожі, кого зацікавить, може спокійно по нійпідключати, все працює як потрібно.На п'ятиконтактному приводі, уводійських дверях, потрібно від'єднати два дроти білий і коричневий (у Вас можуть бути іншого кольору) Підключеними залишаються тридроти:маса, це майже завжди провід чорного кольору і два дротимотора приводу, в моєму випадку це зелений та блакитний. Від'єднанідва дроти білий і коричневий, підвів до місця роз'ємусклопідйомників. Роз'єм стояв звичайний від електропроводки. І прирозбиранні дверей було не зручно від'єднувати і підключати дроти, атак як додалося ще два дроти, то сам роз'єм теж вирішив замінити ізробити більш зручним і роз'ємним. Знайшов 9ти контактний "угосподарстві", підпаяв дроти,
за ізолював термоусадкою та ізолентою.
Кнопку врізав у ручку, поряд з кнопками склопідйомників, підключивдроти за схемою, перевірив, замок працював тільки на закриття ...значить є пошкоджений провід з двох білий або коричневий. Проводичасто рвуться в районі гофри дверей, так сталося і цього разу. Такяк у мене є другий комплект центрального замку, його й пускаю підзаміну в таких випадках. Переламаний провід замінив витягнувшипрямо з роз'єму і встановив такий же з комплекту. Замок запрацюваві на відкриття. Провід маси та підсвічування кнопки при включеннігабаритів, підключив прямо до кнопок склопідйомників. Зібравобшивку дверей, все чудово працює і дуже зручно користуватися, раджу до встановлення, потрібна опція))
Коментарі20
Здрастуйте, виходить тепер всі двері замикаються/відчиняються з пульта сигналки або по черзі кожна вручну ключем (тобто якщо сяде батарейка в пульті, то тільки вручну кожну двері, т.к. білий і коричневий з актуатора замку водія шлють сигнали у повітр...
Двері відк/закр з пульта, можна все одночасно, можна в два етапи спочатку вод двері, потім інші, це вже якщо в сизі є тата опція, в моїй є. Якщо села батарейка відкр з ключа.
Як раз тиждень тому подумував про таку кнопку на шахрай)
Ну ось, інструкція тепер є))
Питання тільки а чи можна встановити кнопку і закривати всі двері без блоку центрального замка? Тобто обійтися тільки сигналом?
Так можна, що управляє приводами ЦЗ або сигналка, головне щоб у водійських дверях був 5ти провідний привід, в ньому стоїть доп.реле.
де купив цю кнопку ? на мене такими круглими очима дивляться коли я їм говорю про такий малюнок на ній.
Скинув у личку
А ці кнопки відрізняються від звичайних для склопідйомника тільки піктограмою? Або вони все ж таки подають однократний сигнал при натисканні, або замикають поки тримаєш так само?
Так, кнопки відрізняються лише піктограмою, сигнал одноразовий у дві сторони.
Я маю на увазі коли натискаєш і тримаєш кнопку, то сигнал йде поки тиснеш, або разово?
Тримати не можна згорять приводи замків
От. Дякую за інфу. Що згорять, це зрозуміло. Просто мало ця кнопка дає не постійний сигнал, а тільки один імпульс на натискання. Просто в пошуках такої кнопки/схеми
Кнопка дає імпульсний сигнал
А блок ЦЗ від чого вартий?

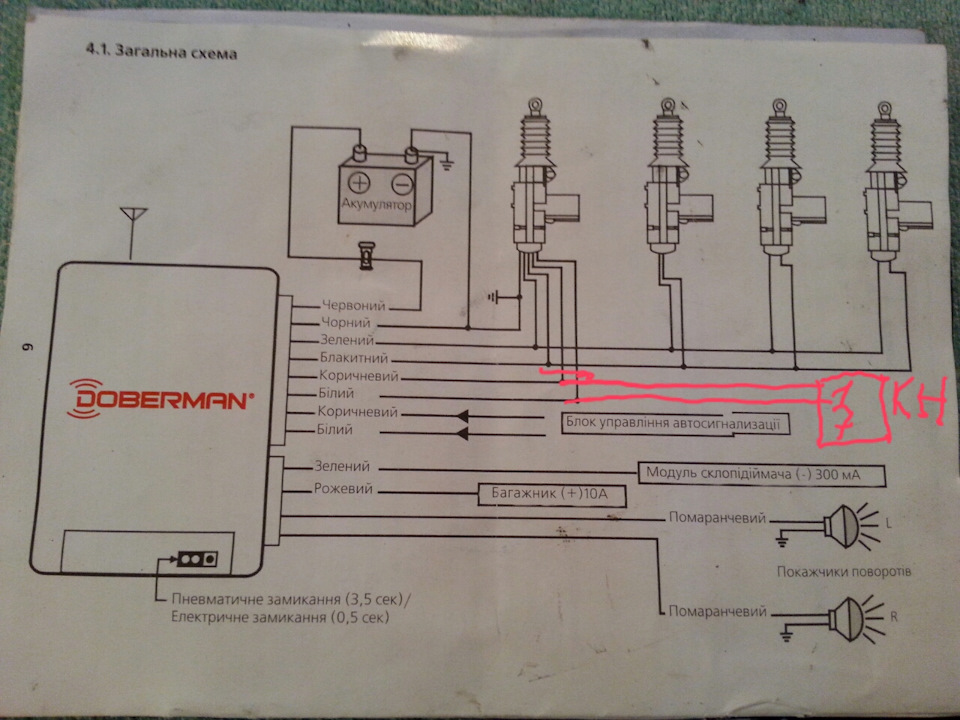

ЦЗ коштує Doberman Ly-200, але працюватиме і на інших ЦЗ
А на 14-му можна так само пристосувати? А то стоїть сигналка Centurion і при включенні запалення через 3 секунди ЦЗ двері закриває, а так варіант з кнопкою нормальний.
Якщо цз у водійських дверях п'ятиконтактний то можна. У сизі повинна бути можливість відключати закриття дверей, різні можливості у сигналок, налаштовуються кнопкою valet.
Чому, ну чому на наші авто досі не ставлять такі плюшки із заводу, нехай ціна була б трохи вище ... А то пристосувалися продавати голий кузов на колесах і зі склом, так ще й ціни недемократичні! Автомобіль Жигулі-найкраща заготівля для виробництва ав...
Причому на конвейєрі, багатьом потрібним опціям, ціна при виробництві копійчана буде ... а якби ще й кузова нормальні оцинковані робили, які, як на інше ходили б довго ... у заводу повинен бути слоган хочеш зробити добре - зроби сам)) )
