Дрібниця з проводки

Виправляв косяки, а так само щось додавав/змінював.

Таким чином з'явився роз'єм OBD II для підключення мізків докомп'ютеру із салону.
Провід сигнальний був запущений у салон через заглушку длякондиціонера (верхню) та виведений з боку печі, робив із запасомпровід.

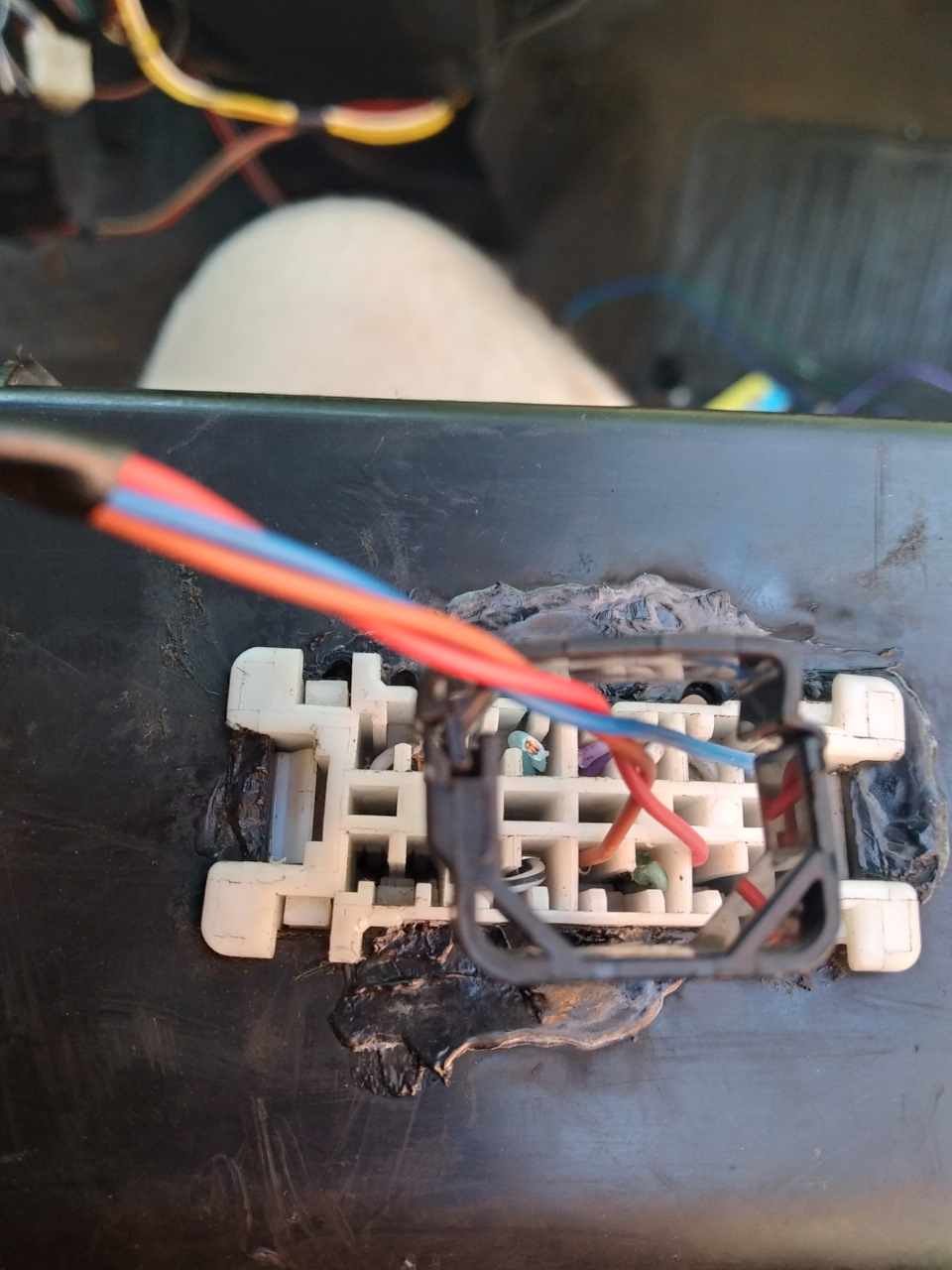

Розташувати вирішив у кишені пасажира. Обд-шка знята з Лексуса імає заглушку. Вирівняв ззаду, обвів ручкою периметр роз'єму і почавпаяльником робити отвір.
Вийшло рівно, але зверху трошки зачепив паяльником, але некритично.

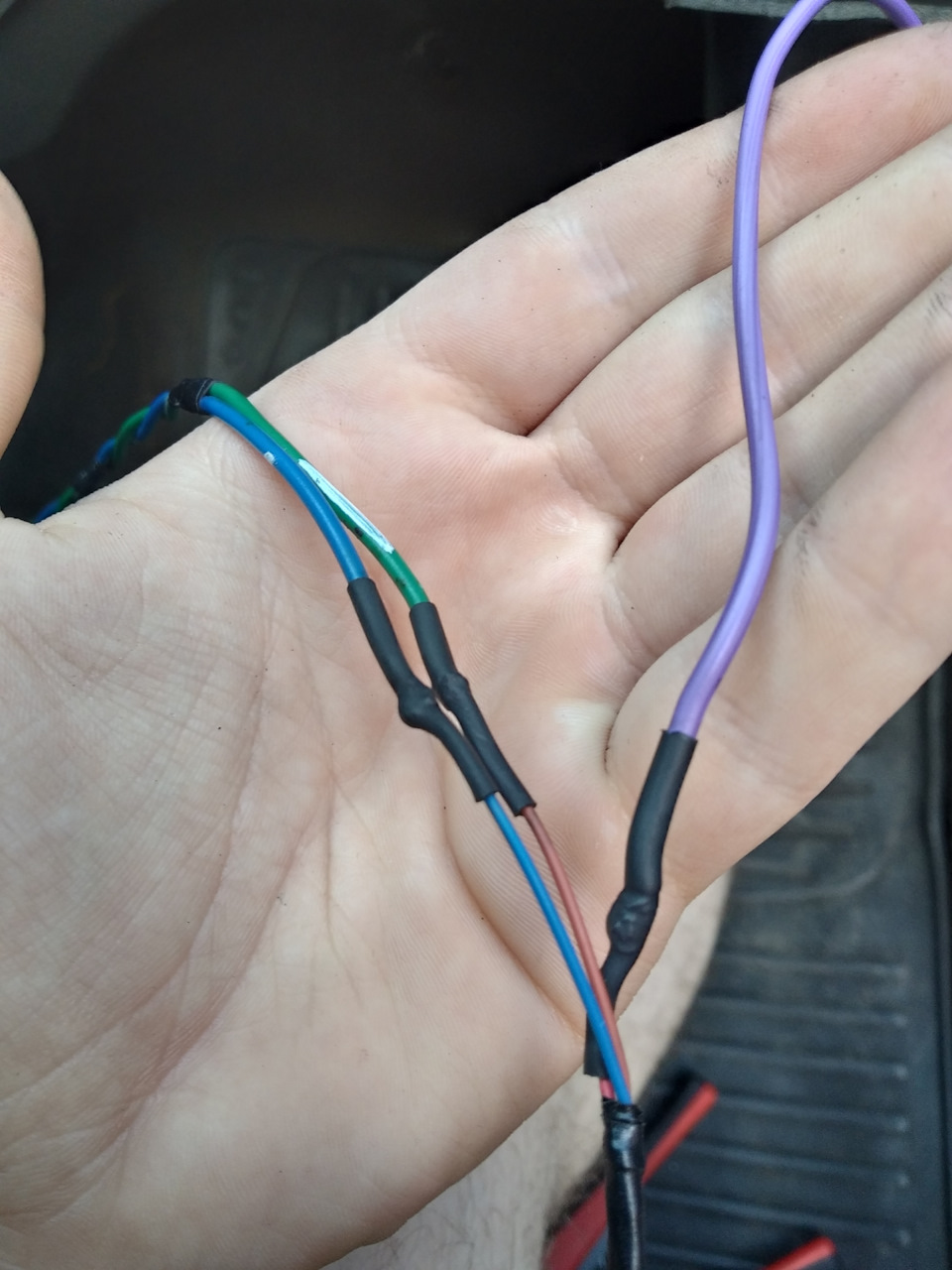

Синій +
Зелений —
Фіолетовий K-Line від ЕБУ

Все це уклав разом із проводами для пічки, за рахунок запасу можназнімати кишеню і витягувати, не виймаючи роз'єм.

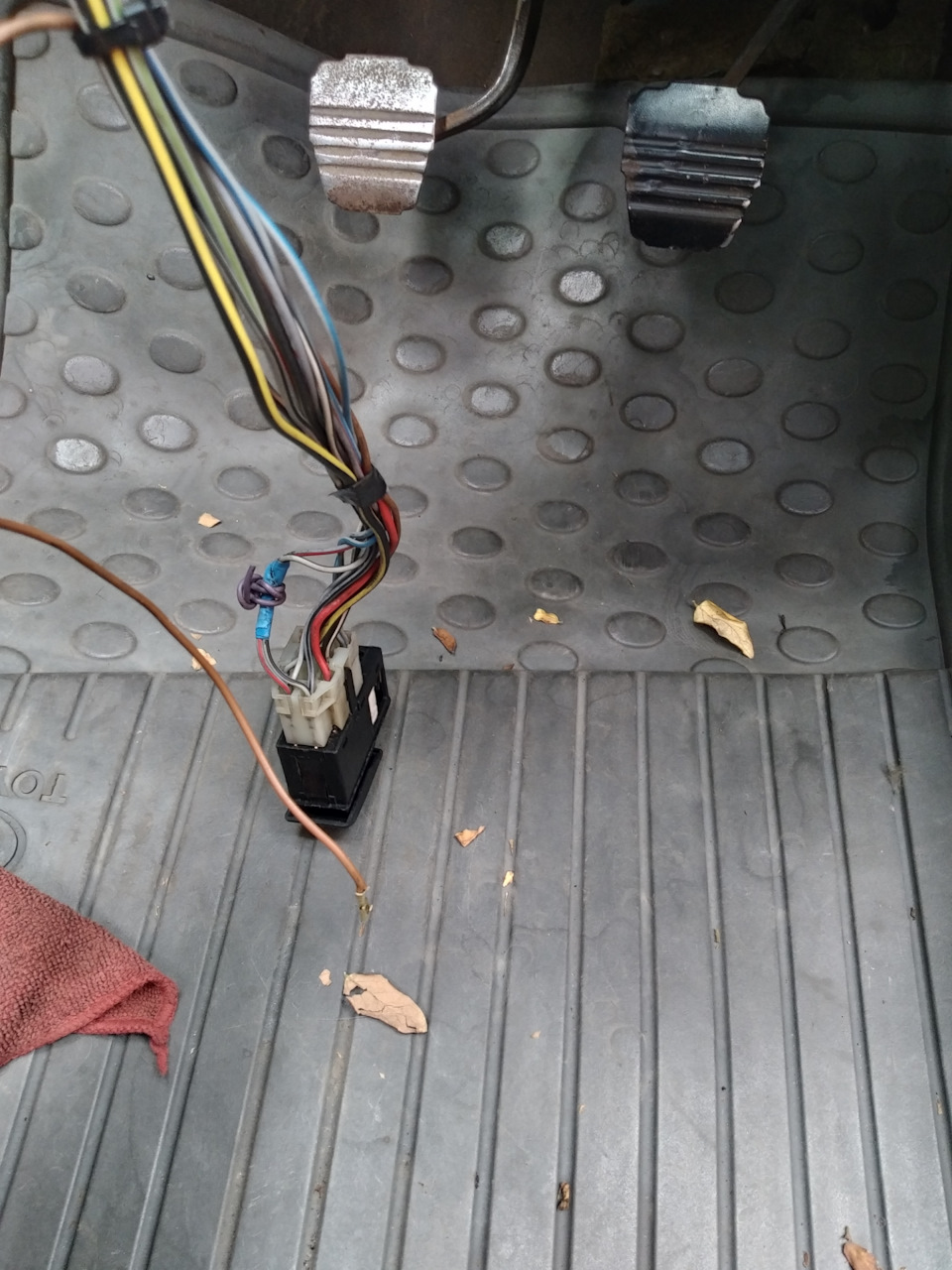

Виправив відсутність мінуса на кнопку управління Світлом. Простовисів.

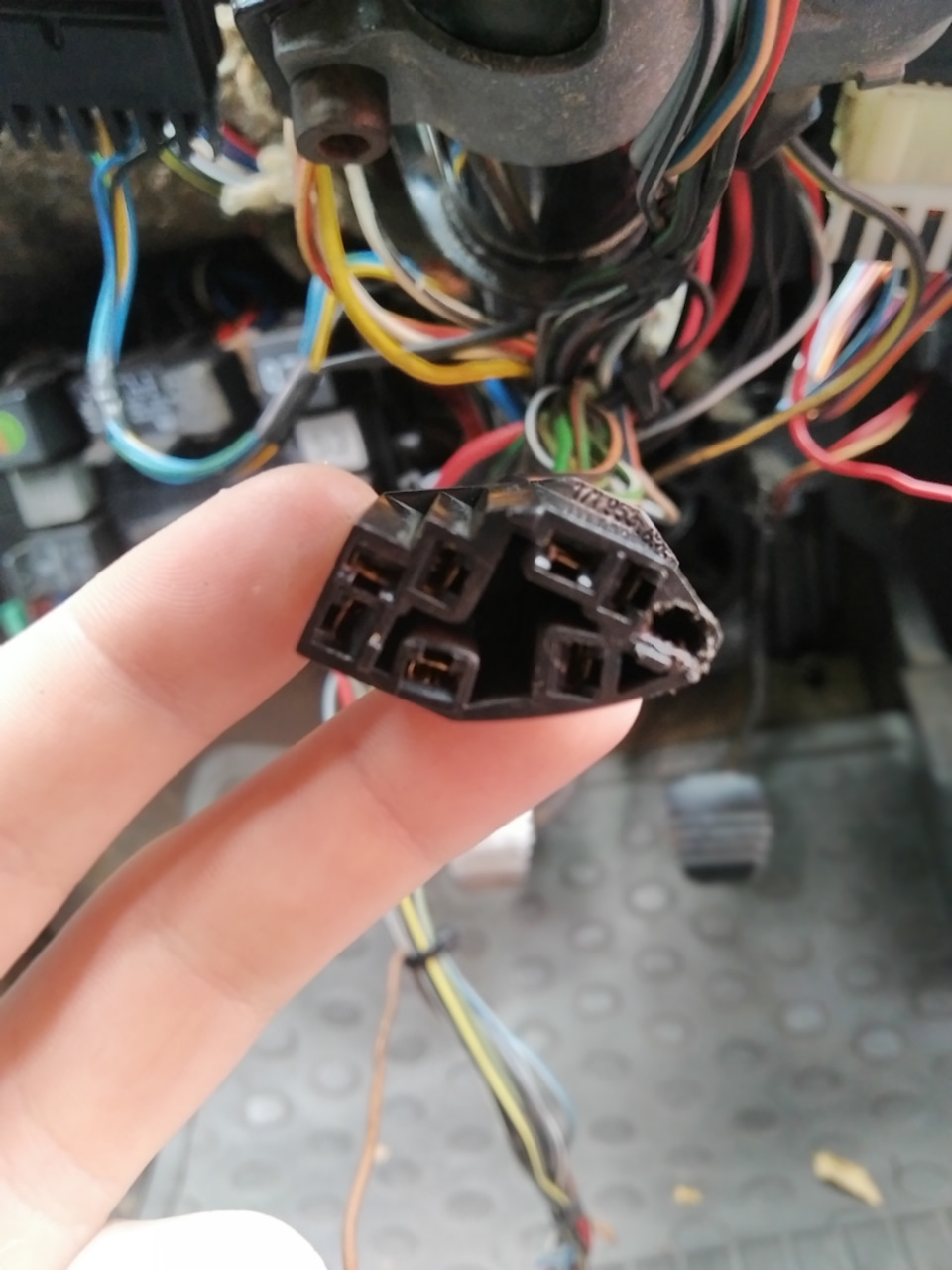

Вигляд роз'єму
Клему накинув і вуаля
Тепер все красиво

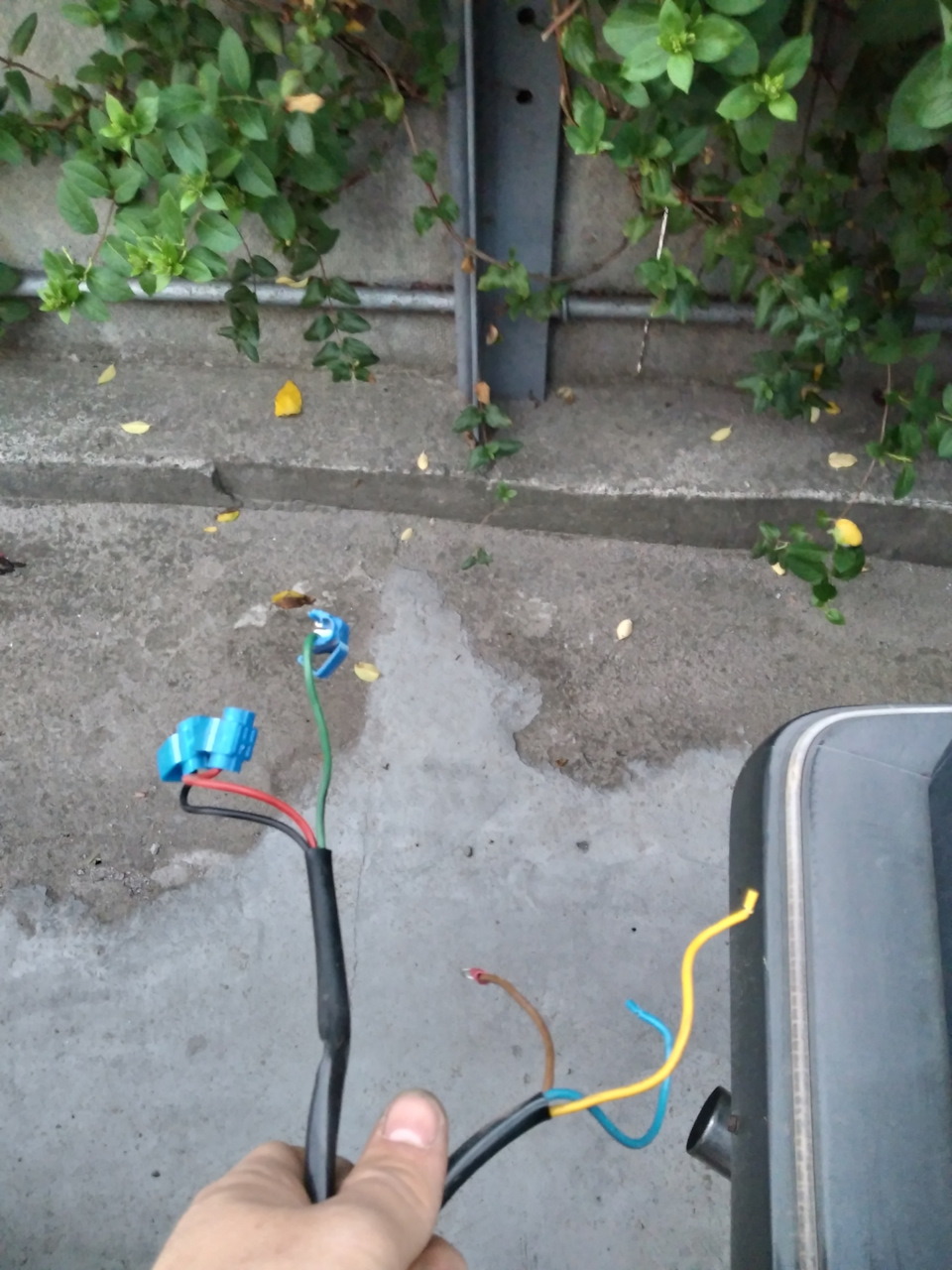

Зняв проводку з фаркопа, тому що план прибрати його впринципі.

Проводочка
Магнітола висаджувала аккум, бо підключена 2-ма контактами на плюсі постійно збивалася пам'ять< < /p>

Червоний (в моєму випадку) був підключений від ключа запалювання вконтакт S (поки не витягну ключ - магнітола працює)
Жовтий залишив на постійний плюс бо відповідає у мене за пам'ятьналаштувань.
