Вирішив придбати собі рідну кнопку для вкл/викл усілякихпідсвічувань.

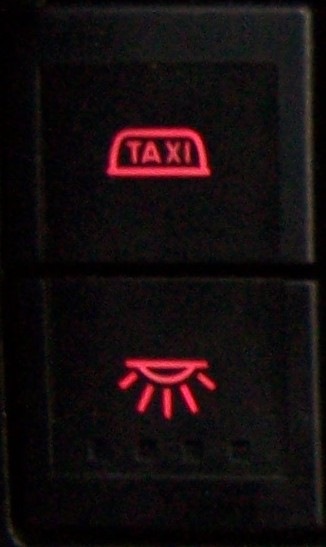

Єдино можливою (в економічному та практичному плані) виявилася —7D0 941 530 01C
/p>
Після купівлі, вивчення схеми та підключення - виявилося що режимувімкнення супроводжується включенням індикації жовтого кольорутільки на верхній кнопці А на другий, світлодіод для індикаціївідсутня. Але мене ввів трохи в ступор інший нюанс, що припідключенні габаритного підсвічування (1 нога "+", 6 нога "-")горіли відразу всі три світлодіоди (два габаритних червоних і одиндля індикації вкл. - жовтий). Маніпуляції з подачею напруги на іншіноги або зміною полярності ні до чого не привели (воно і зрозуміло, адже будь-який діод пропускає струм тільки в одному напрямку).
Вирішено було розбирати та вдосконалити шляхом доопрацювання схемита додавання світлодіода.

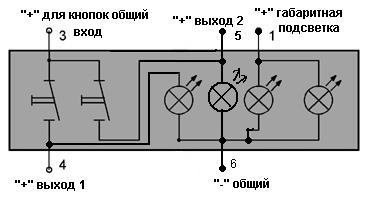

Нова схема
< /p>

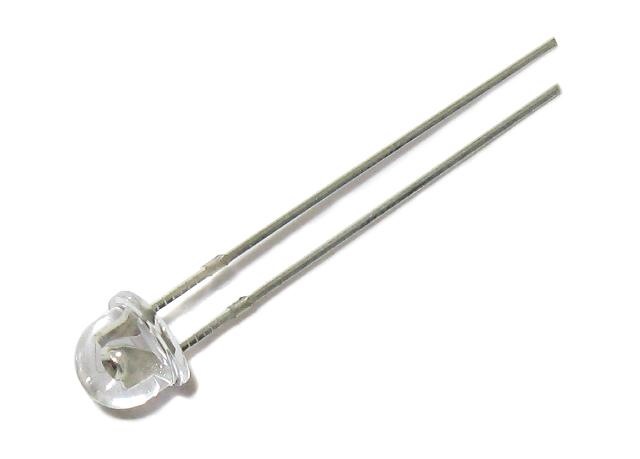

У кнопці передбачений подіум для 4-го світлодіода. Світлодіодивикористовував які були під рукою 4.8мм, потім напилком спилював поколу що б він став тоншим як рідні в кнопці. У кого немаєпідходящих під рукою можна підібрати в радіотоварах точно такий, яку кнопці, тільки потім підібрати резистор. До світлодіоду 4.8мм яставив резистор в 1 ком.
Розбираємо кнопку і дивимося на плату
з боку верхньої кнопки
З цієї сторони потрібно випаяти або виламати маленький склянийдіод і з'єднати між собою пайкою на платі "-" ніжки світлодіодів.Далі беремо світлодіод з вже припаяним резистором і прикладаємо намісце. Підгинаємо ноги так, щоб вони не задивали за рухливічастини.
І припаюємо "+" (з резистором) до 4-ї ніжки кнопки, а "-" до ніжкисусіднього світлодіода. На фото відзначено.
Збираємо, перевіряємо — радіємо.
На жаль фото плати з впаяним світлодіодом немає. Немає можливостідістати (з панелі) кнопку, розібрати та сфотографувати.
Цим способом було доопрацьовано особисто мною три кнопки. Яківиконують своє завдання без будь-яких проблем.
УВАГА!
При модернізації, кожну дію перевіряємо і перевіряємо ще раз (7разів відміряй, 1 відріж). При подачі напруги (бортова мережа авто12в) на світлодіод без резистора призведе до його вигоряння. Занеправильний ремонт відповідальності не несу!
