Скажу відразу що зняття генератора з Ескорту 1.6 з кондеєм вимагаєзалізного терпіння, і в деяких моментах шамана з бубном.
Для зняття генератора потрібно:2 довгі мотузки!
— Від'єднати клеми акомулятора!
— Відводимо в бік бачки ГУРу і розшитий.
— Відкручуємо вихлопну трубу від вихлопного колектора (я їїповністю зняв бо хотів - Ключом на 15 відгинаємо натяжний ролик ізнімаємо ремінь навісного.
- Відкручуємо 3 болта кріплення генератора.3 болт знаходиться міжнатяжним і паразитним роликом навісного обладнання.
- Від'єднуємо дроти від генератора.
- Підв'язуємо радіатор до кузова і відкручуємо рамку підтримкирадіатора з низу.4 болта.
- Відводимо рукою радіатор трохи вперед і вліво вгору, а інший задопомогою шамана, бубна, гаражних заклинань і побажань здоров'яродичам Генрі Форда виймаємо генератор. Починаємо розбирати.
У мене виявився генератор Bosch 70 А
Окуратно відкручуємо 3 саморізи і відгинаємо 3 засувки. Знімаємокришку.
— Відкручуємо щітки і дивуємось їх довжині))
— Відкручуємо хрестовою викруткою 4 болта корпусу генератора ірозбираємо.
! діодний міст ПРИПАЯН!
У мене були погані щітки та контактні кільця.
були куплені:
Meyle 0147311213 щітки.
Cargo 135172 контактні кільця.
— Знімаємо сімником підшипник
— Бачимо два місця припаювання проводів до основи контактних щіток.ОКУРАТНО! відпаюємо 2 дроти. У мене було заводське точковезварювання. Довелося помучать.
— Знімаємо кільця разом з основою і зачищаємо посадкові місця.
— Обережно і правильно! (є фіксатор) встановлюємо на підготовленемісце нові кільця легенько постукуючи молотком по вершині.
— Перевіряємо тестером опір на кільцях і контактах. Могли їхпошкодити при установці.
(у пластиковому корпусі запаяні дроти)
— Запресовуємо підшипник.
і збираємо у зворотній послідовності і не забуваємо про пластиковікожухи підшипників ))))
Старі щітки

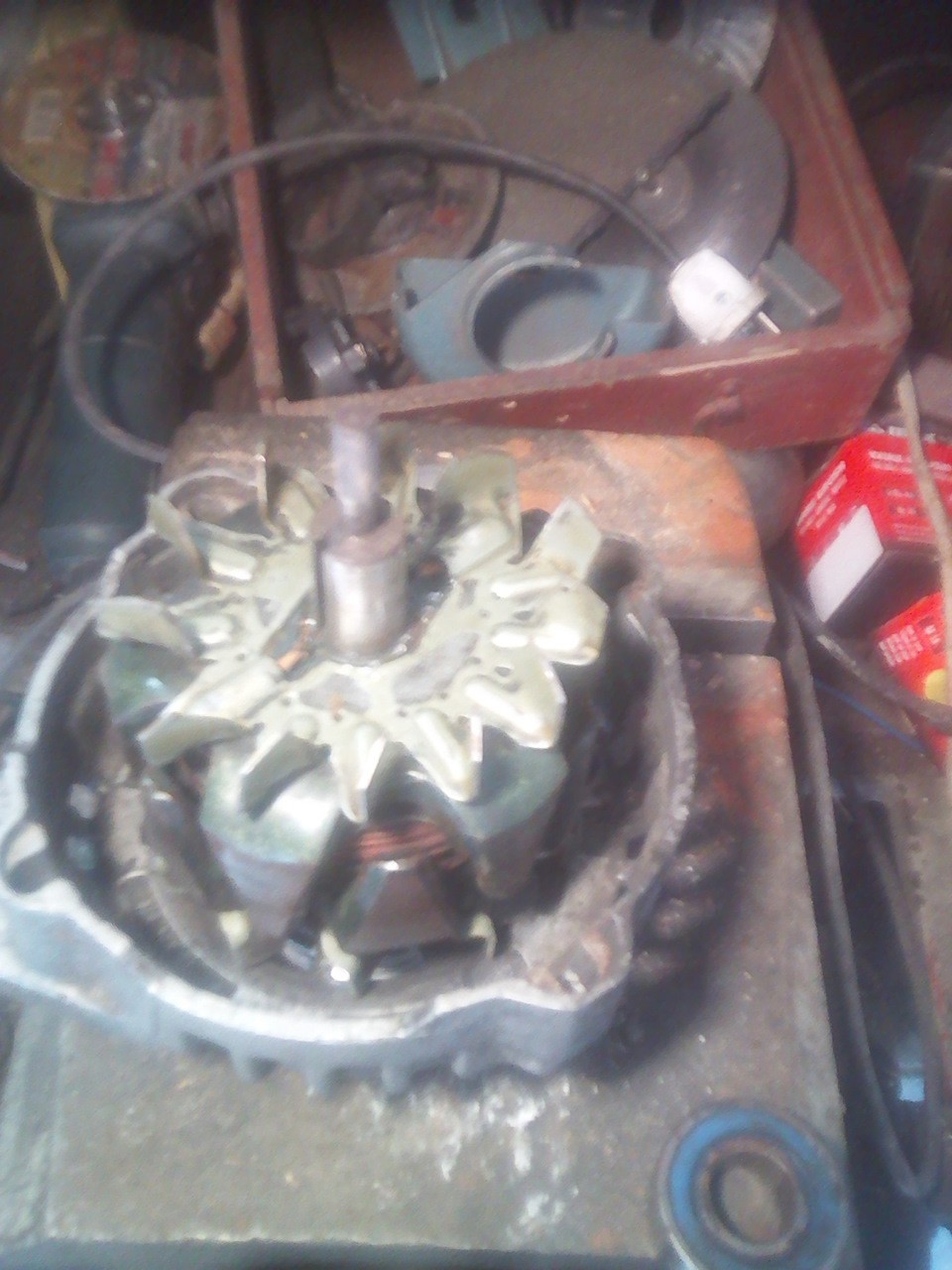

ОКУРАТНО! відколупуємо або відпаюємо проводи корпусу контактнихкілець! Очищаємо посадкове місце

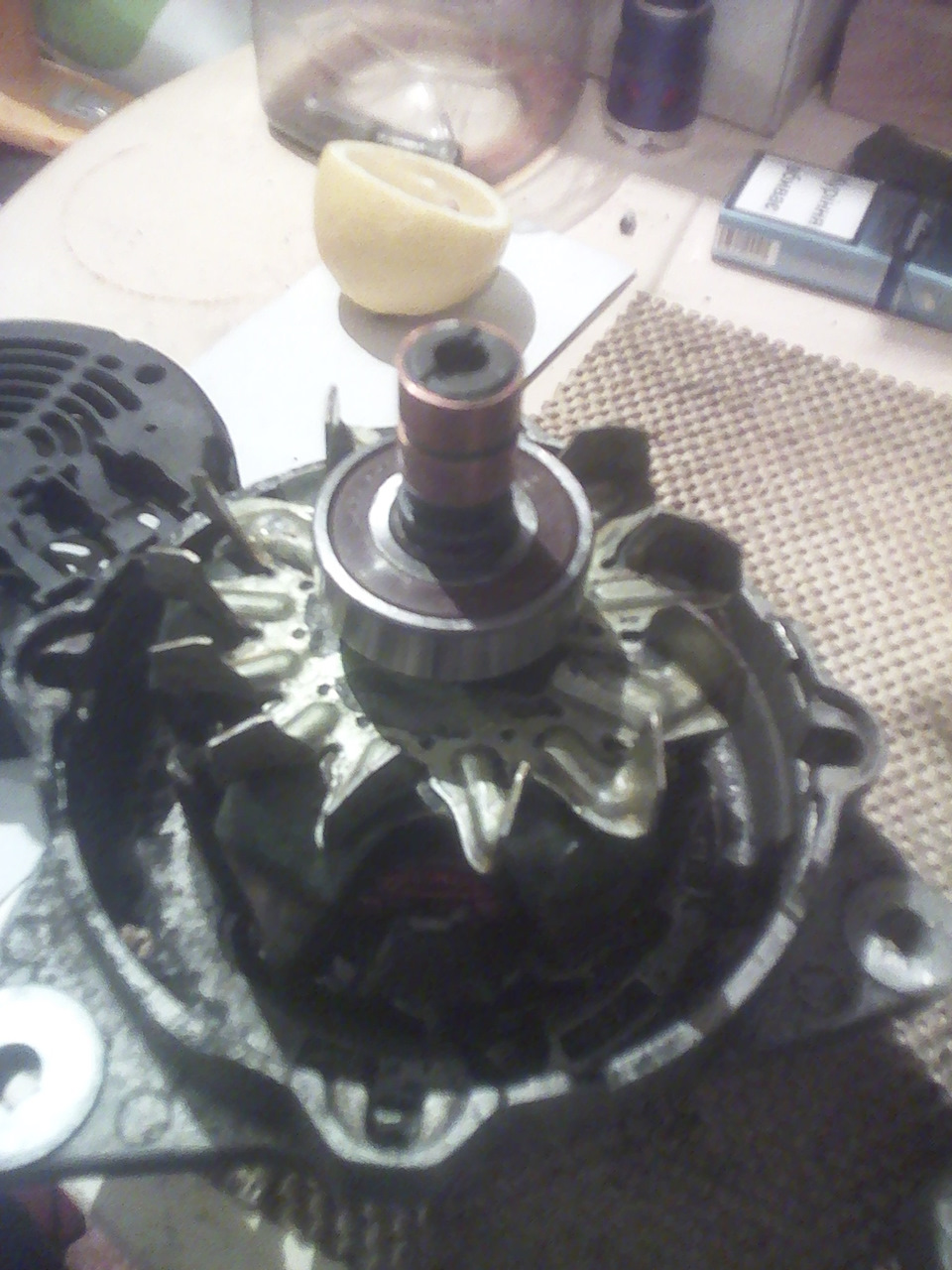

нові кільця і підшипник на своїх місцях.
нові щітки
результат
