Про підсвічування панелі приладів. Частина 3

Як багато хто вже знає, я придбав на ебеї 20 діодів з цоколем Т5для заміни лампочок в приладовій панелі. І в принципі окремогозапису дана тема не заслуговує, проте читачі попросили показати, яквоно виглядає, тому змушений задовольнити це прохання.
Придбав на ебеї 20 діодів з цоколем Т5

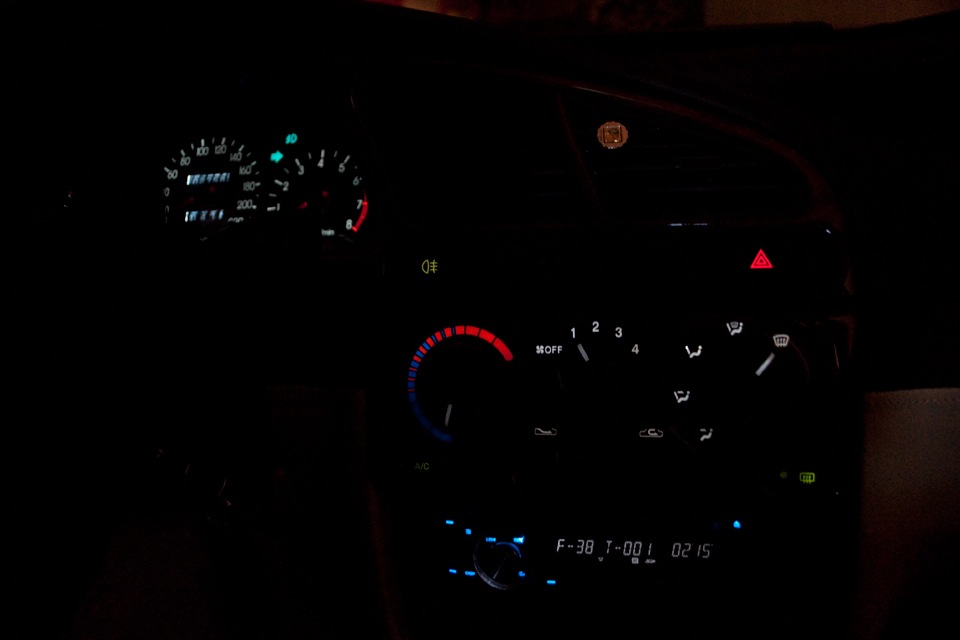

Замінив лампочки в приладку та блоці пічки.У кнопках вирішив покине чіпати - там треба багато розбирати, а мені, якщо чесно, вжехочеться зібрати машину воєдино.Чекав, що блок пічки будеосвітлений нерівномірно, проте був приємно здивований - вийшло білерівне світло. Біле рівне світло

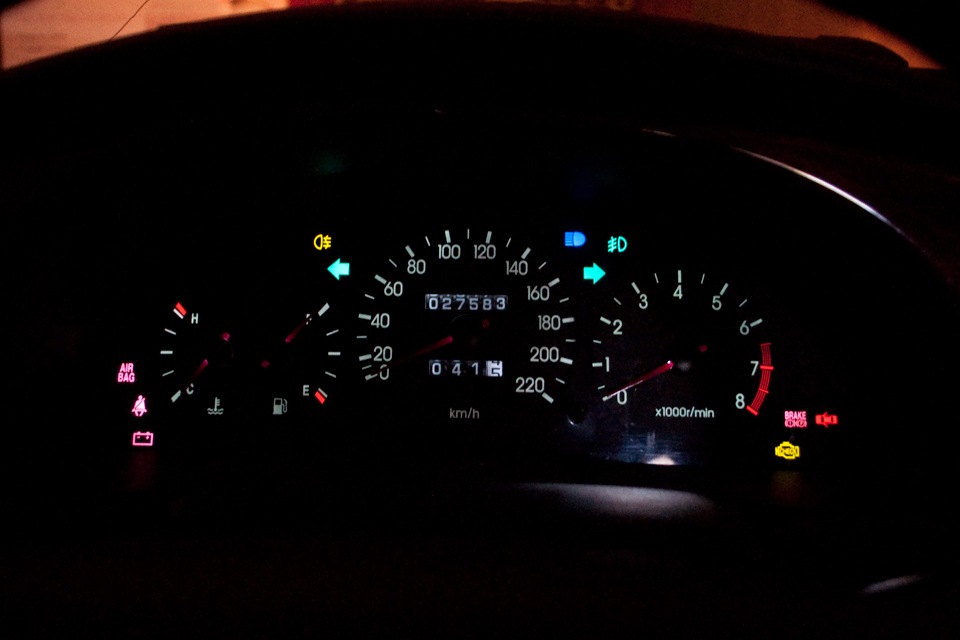

Комбінація індикаторів на приборці начебто залишилася того жкольору, проте все іншого відтінку з більш насиченим, красивимсвіченням.Здебільшого це блакитний і рожевий. > Все іншоговідтінку з більш насиченим, гарним світінням
У мене спочатку постало питання, як же ставити діоди, вони маютьполярність, але не всі індикатори можна побачити відразу.Наприклад, резерв. Але насправді все робиться просто – полярністьдіодика визначається методом батарейки, ну а на самій приладцітреба просто простежити доріжку плюс підходить до кожної лампочкиокремо, а мінус у всіх загальний. Про всяк випадок рекомендуювиправляти контакти на самому діодику і відгинати на цоколі, томущо буває таке, що на діодиці нога загорнула за кут, а на цоколіконтакти прилягають не щільно. Так, у мене після установки приладкине всі лампочки горіли. Після установки резисторів на 360Омпідсвічування стало м'якшим, більше схожим на підсвічування двернихручок

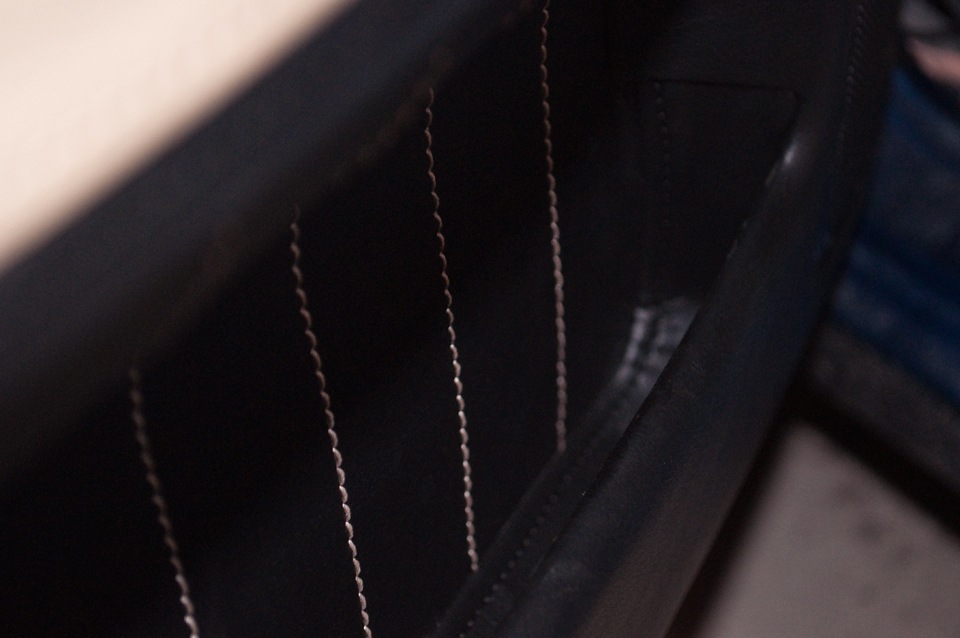

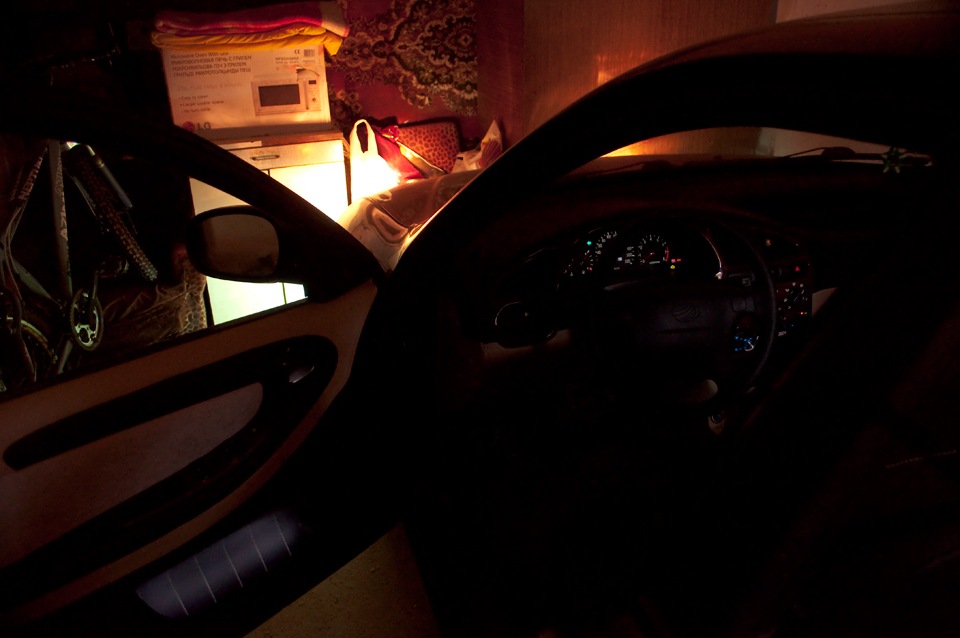

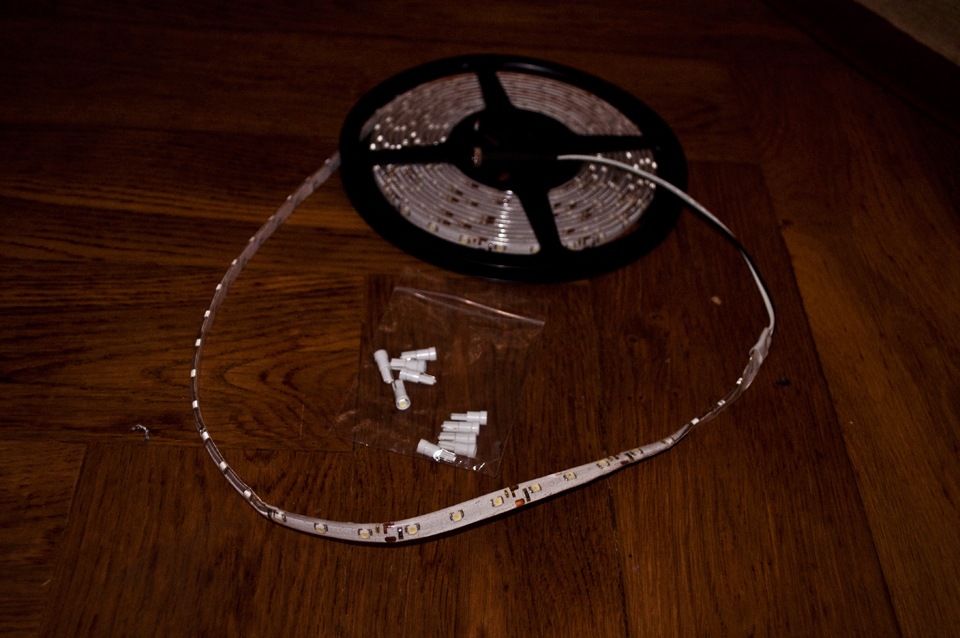

Ну і в продовження вчорашньої теми про діодизацію - придбавсьогодні резистори на 360Ом. Підключив їх до підсвічування кишень.Хто не в курсі, кишеньки у мене підсвічуються при включенні фар, але досить яскраво. Після встановлення резисторів на 360Омпідсвічування стало м'якшим, більше схожим на підсвічування двернихручок. Хоча, гадаю, можна було брати резистори більшого номіналу.Але, в будь-якому випадку, і так вийшло досить непогано. Двернакишенька при світлі сонця Ну і насамкінець, хоч і без фото – пропідсвічування заднього номерного знак. Дізнався, що туди потрібнілампочки з цоколем Т10, а в мене таких 11 штук із Китаю прийшло. 4встановив у приладку, ось вирішив дві на номер пустити. Тепер умене більше немає позаду жовтого неприємного світла:) А ще дізнавсясьогодні про те, скільки коштує з'єднувач діодної стрічки, про якийписав учора. Отже, увага… 14грн. За штуку. Дааа, за ці гроші я зрадістю навчуся працювати паяльником.Більше Вам освітленихавтобанів і менше неякісних ламп.
