Про світлодіодну ілюмінацію

i> Знову увійшла секретарка Мілка:
— Сіамський кіт Тишка стрибнув з восьмого поверху. > —Розбився.
Старий подумав…
— Запишіть, — сказав він.— Кіт Тимофій не втерпів.

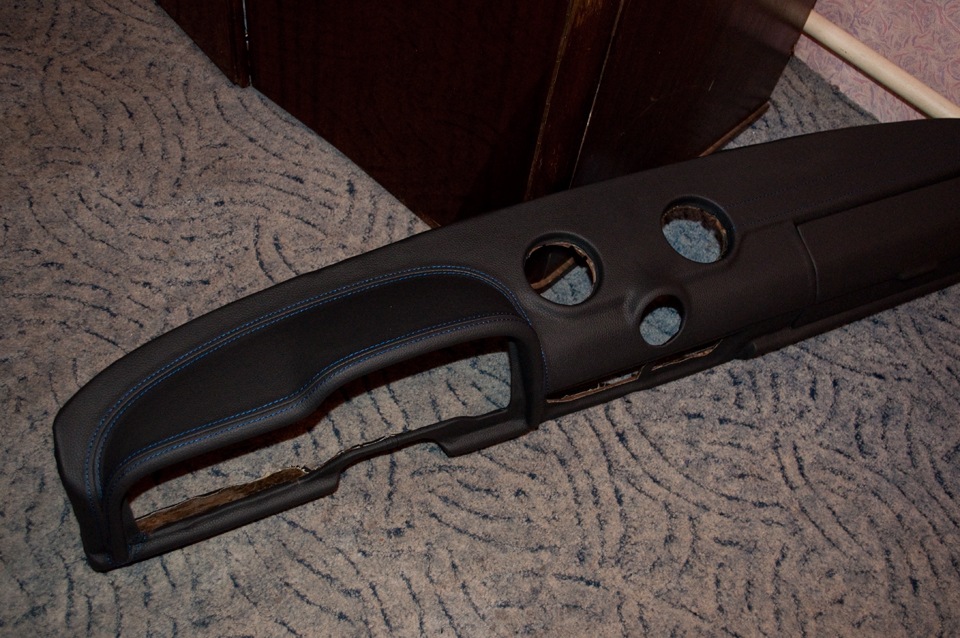

В. ШУКШИН — ДО ТРЕТІХ ПІВНИКІВ Підглянуте в Івана — відреставрованаторпеда ВАЗ-2106
краще не лізти, проте після підсвічування бардачка, ручок дверей, установки диммера та іншого я не втерпів.. Відправився на ebay іпридбав собі п'ятиметрову котушку вологозахисної діодної стрічкибілого кольору вартістю $14.74 (118UAH., 472RUR.) Взагалі спочаткудумав зробити тільки підсвічування ніг, проте, почитавши чужіблоги, вирішив ще й вулицю підсвітити.А тут ще й Іван закінчивпередні двері і сказав:«Раз така оказія, підсвічуй кишеньки, ажнадто вони красиві». Можна було по ходу робити три незалежні записипро підсвічування, проте я не з тих, хто пише купу нотаток поодному абзацу, тому вирішив не поспішати і зібрати все докупи.

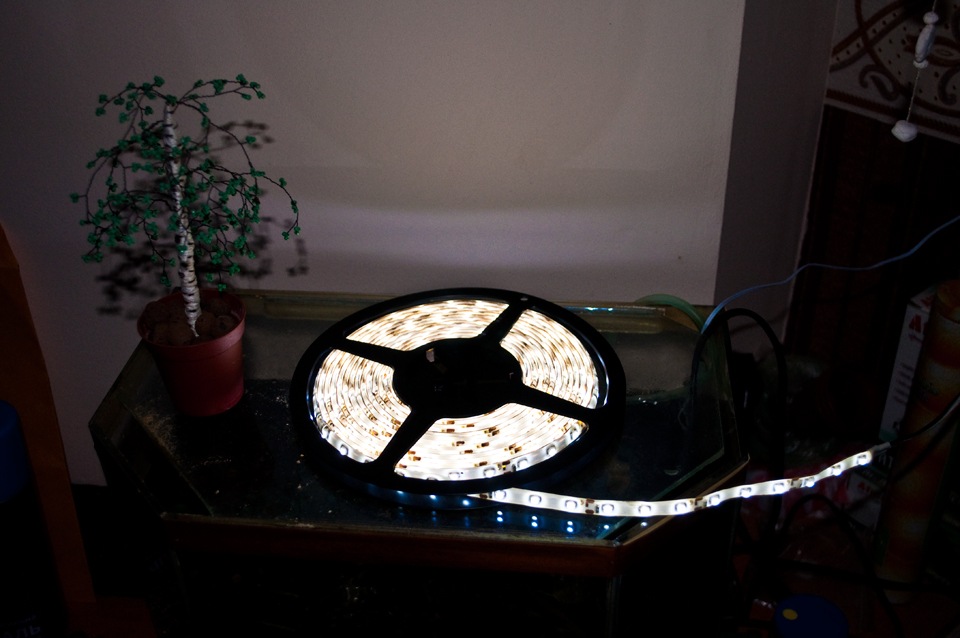

Котушка діодної стрічки

На жаль, поки ліпив стрічку, машина вирішила мені натякнути, що яїї дістав. Спочатку приставилася сигналка, потім я спалив димер, потім ксенон у туманках погас (поміняли за гарантією). І так, відволікаючись то на одне, то на інше, робота над підсвічуваннямзатяглася./b>
Почав я з підсвічування вулиці, так як це зробити найпростіше.Завдання – світло повинне загорятися під час відкриття дверей івимикатися під час її закриття. Рішення – плюс потрібен постійний, мінус беремо на кінцівці. Плюс я взяв у диммера - він там є завждина четвертому виході колодки С207, плюс до всього правильнішепідключитися до проводки диммера, ніж до штатної проводки. > Умісці підключення я поставив таку ж кнопку, як і на підсвічуванняручок дверей. Ймовірно, у далекому майбутньому винесу цю кнопкукудись у більш доступне місце. Спочатку думав свердлити двері івести провід усередину, проте потім побачив, що провід чудовоховається за ущільнювачем дверей і метал зайвий раз дірявити нетреба. Тому робота виявилася ще простішою. Для цього приклеївдіодну стрічку завдовжки приблизно 50см. На передні двері тастрічку завдовжки 30см. На задні двері. Тут важливо приклеїти їїрівно. Якщо взяти близько до ущільнювача, то вийде чітка смуга наасфальті - стрічка світитиме вниз і назад, а попереду буде темрява.Якщо приклеїти стрічку близько до краю, то світитиме рівномірніше, але самі діоди видно з відстані.У мене так вийшло на водійськихдверях, що Ви можете бачити на фото. Підсвітка вулиці Отже, приклеївши стрічку, плюс підключаємо до заздалегідь підведеногоплюсу від димера. Мінус ведемо до кінцевика, для цього доведетьсязняти поріжки та центральну стійку. Це не складно – поріжкитримаються на пістонах, центральна стійка знімається силою. Осьззаду, за сидухою, стоєчка прикручена – доведеться попрацювативикруткою. Підключивши провід до кінцевика, спостерігаємо невеликецілком передбачуване розчарування – світло спалахує при відкриттібудь-яких дверей, а це, як зараз модно говорити – колгосп. Загалом, це не наш спосіб. Для цього нам на допомогу приходитьsamopalsoft Зі статтею Підсвічування дверей. Суть утому, що на кожних дверях треба поставити діод. У мене залишиласякупка діодів 1N4007, які були куплені мною за 2 грн. За десяток(8RUR.), коли я допрацьовував димер. Ними й скористався.Отже:перерізаємо провід, що веде до кінцевика, і в це місце ставимодіод. Діод не дає сигналу йти у протилежний бік від кінцевика.Таким чином, відчиняючи двері, спалахує світло тільки на них. Всіінші двері мовчать.

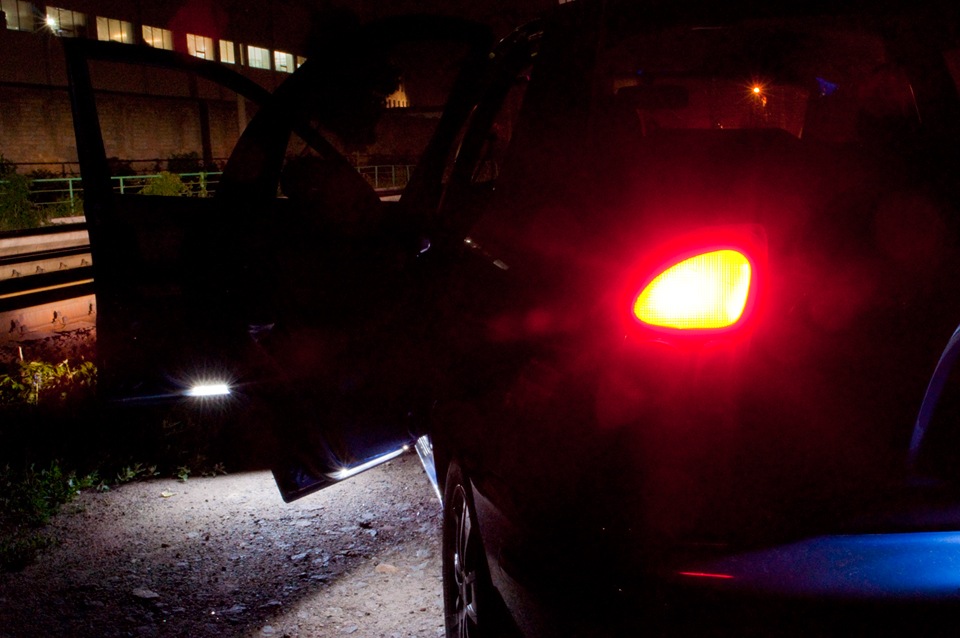

Підсвічування вулиці
Звичайно, світлодіоди – самі собою колгоспний метод. Томуправильніше було б купити 4 плафончики, які використовуються вбагажнику або бардачку, і прорізавши дірку знизу дверей, встановититуди плафон. Це було б набагато краще. Але як не хочеться різатиметал, та ще й стрічка вже є. Тому зазнаю образ власниківнормальних машин. :)
Підсвічування вулиці

Глава 2. Підсвічування кишень передніх дверей

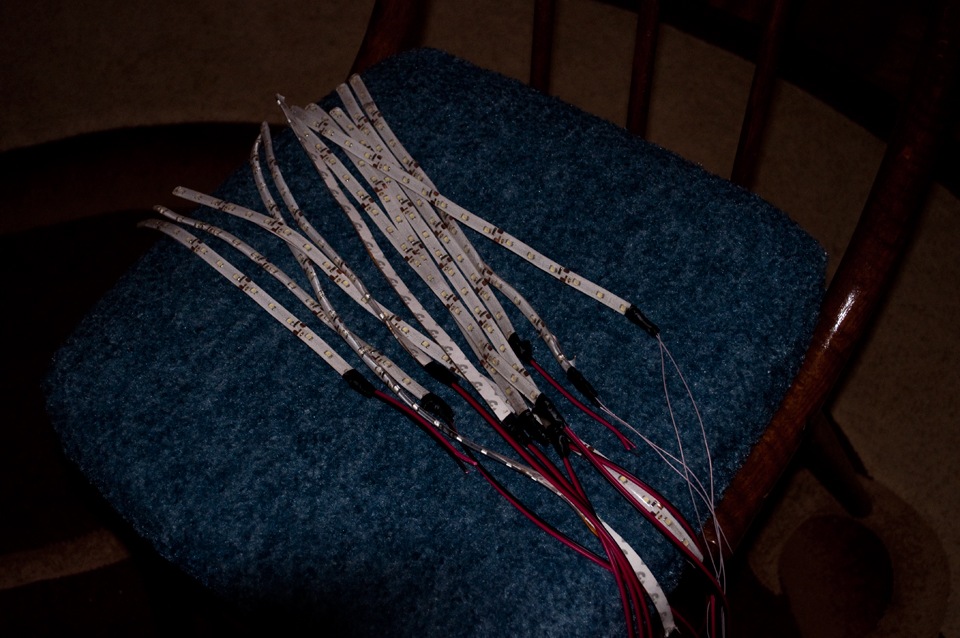

Зробивши підсвічування вулиці, перейшов до кишенькам дверей. Тутвсе ще простіше - провід то у мене вже підведено до ручок. Акишеньки нехай світяться разом із ручками, вирішив я. Тому простоприклеїв стрічку завдовжки 27см. Всередину кишеньки, просвердливтоненький отвір і провів дроти до ручок. Все просто. Щоправда, кишеньки світять набагато яскравіше, ніж ручки. Тому, думаю, вартокупити за додатковим резистором, щоб світло було м'якшим. .Напевно, поганий з мене пайовик, але ніяк цей процес мені недавався. Тому багато шматків стрічки в процесі установкивідпаювалися і почали блимати. Я вчинив так:зняв усе, що я паяв, просто зачистив провід на стрічці і скрутив. Тримає набагатокраще:) А пізніше дізнався, що є спеціальні тримачі для діодноїстрічки – один кінець одягаєш на стрічку, з іншого виходять двадроти. Не знаю, чи є таке диво технологій у нашому селі, але, мабуть, варто питати на радіоринку. Якщо знайду – відріжу все, щопаяв.

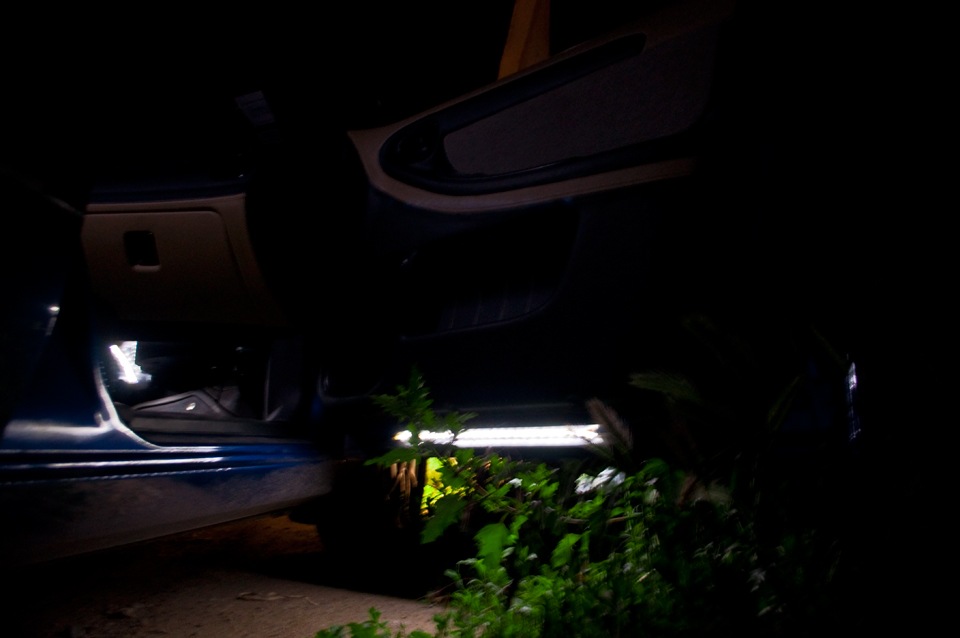

Підсвічування вулиці та кишенька
Глава 3. Підсвічування ніг
А тепер переходимо до найскладнішої частини – підсвічування ніг.Найскладніша вона тому, що треба багато прокладати провід – підторпедою, під порогами, під килимом. Довелося зняти всі сидухи. Це, в принципі, не так складно, як геморно. У будь-якому випадку, витративши пів дня на зняття, приступив до прокладки дроту. Повиненсвітити. Багато хто йде найпростішим шляхом і підключає доприкурювача. Внаслідок цього світло горить при включеннізапалювання. Це зовсім не мій варіант. Бачив підключення, при якомустрічка горить разом зі світлом, як я зробив із кишеньками. Але тутя бачу як плюси, і мінуси. Плюси – звичайно, всі знайомі будутьговорити:«вау». Мінус є великий, і сам я був у подібній ситуації.Одного разу брів по болотах нашої Південної Пальміри, ноги вбагнюці. А тут знайомі – давай, мовляв, підвеземо. Сів я в машину, їду, і відчуваю, як усі дивляться на мої ноги, з яких бруд стікаєна килимки. А найприкріше, що ноги нікуди подіти. Загалом, нехотілося б обмежувати пасажирів:)
Підсвітка ніг задніх пасажирів. Нехай пробачать мені співробітникиавіакомпанії wizzair, але тепер ця інструкція живе в кишеньціланоса. З іншого боку, підсвічування ніг має практичну сторону. Яквідомо, салон у ланоса дуже маленький, і навіть я, людинасереднього зросту, повинен відсувати сидіння майже в самий кінець.В результаті, коли ззаду хтось хоче сісти, він вимазує ногами іпередні сидухи, і задні. Поки був сірий велюр – проблеми неіснувало в принципі, а ось на чорній шкірі ця проблема набуланового сенсу. Щоразу, коли хтось їде ззаду – мені доводитьсячистити салон. Ось для цього то й потрібне підсвічування ніг – підчас посадки-висадки пасажирів хоча б буде видно, куди їх ставити. Утой же час, плафон у мене світить яскраво, і враховуючи, щопідсвічування ніг біле - воно не впадає в око. Створюєтьсявідчуття, що все висвітлюється як одне ціле.
Загалом, плюс взяв із вже створеної раніше кнопочки від плюсадиммера, мінус взяв із білого дроту того ж самого диммера. Урезультаті світло горить разом із плафоном, що мене цілкомвлаштувало.
У процесі прокладання проводів примудрився замкнути дроти таспалити мікроконтролер димера. Тут мені на допомогу прийшоврозробник, який надіслав мені новий мікроконтролер та докладнуінструкцію, як його встановити. А я вже налаштувався, що треба будекупувати новий. Отже, прошу Вас – відключайте дроти передвстановленням. Для цього достатньо відключити колодку С207, про якуя писав раніше. Хочу також висвітлити питання, відповідь на яке яшукав і так і не знайшов – куди ж чіпляти стрічку? Як правило, людижадібні і хочуть ділитися цією інформацією. У тих, хто її бачив –мені не сподобалося. Причина – як правило, видно самі діоди, а меніпотрібне лише світло, яке діоди випромінюють. В результаті виношуна Ваш суд свої варіанти розташування стрічки:
1) Під торпедою я приклеїв до блоку пічки стрічку завдовжки 25см.Не знаю, як вона поведеться взимку, коли грубка буде грітися.Цілком імовірно, що відпаде. Але якщо так станеться – приклею наякийсь супер-дупер клей. Очікував, що світити будуть погано черезте, що збоку, тож одразу нарізав стрічку на сидуху, проте помилився– світять нормально і такий варіант цілком прийнятний.
Діоди під торпедою

2) Раз вже нарізав стрічку завдовжки 27см. На сидуху, то вирішивприклеїти її. Місце цілком логічне - закривається шкірою, так щодіоди не видно, при цьому поширенню світла нічого не заважає. Врезультаті передні місця освітлені з усіх боків досить добре. Діодипід сидухою попереду 3) Ну і довжина підсвічування ніг задніхпасажирів становить 30см. Тут довелося клеїти на шкіру, бо іншогомісця не знайшов. Зате так діоди не видно - вони закриваються іншимшматком шкіри, зате знову ж таки поширенню світла нічого незаважає. Як на мене, добре - з жодного ракурсу діоди не видно, хібащо якщо заглядати знизу, як на фото. При цьому світять добре.Підсвічування ніг задніх пасажирів вийшло досить яскраве за рахунокмаленької відстані. Можливо, варто поставити по резистори туди.Зате попереду свічення м'яке та розсіяне. Відтінок світла меніподобається – не жовтий та не блакитний, а саме білий. -за що нафото вийшли відблиски. Моя вина, але ж не перефотувати вже.
Пізніше розповім про те, як у черговий раз міняв діодики в приладі.Так що продовження освітлення слідує:)
