Довго довго я чекав моменту і хорошого майстра який допоміг би меніпідключити птф так як це роблять на заводі, в результаті майстербув знайдений, але відразу скажу без моїх роздруківок (все робив заінструкцією) з форуму) і моєї допомоги він би не впорався ... За3, 5 години =) І так що вже було зроблено:
встановлені заглушки птф( 86563 1H020, 86564 1H020),
рідні лінзи ПТФ,
рідний підрульовий перемикач(93410 1H200)
і реле включення ПТФ( 95224),
запобіжник 15А.
Майстер подивившись, сказав що потрібно докупити по 3 метри двадроти перетином 1.5, гофру 3м, і дві фішки для підключення моїхптф.

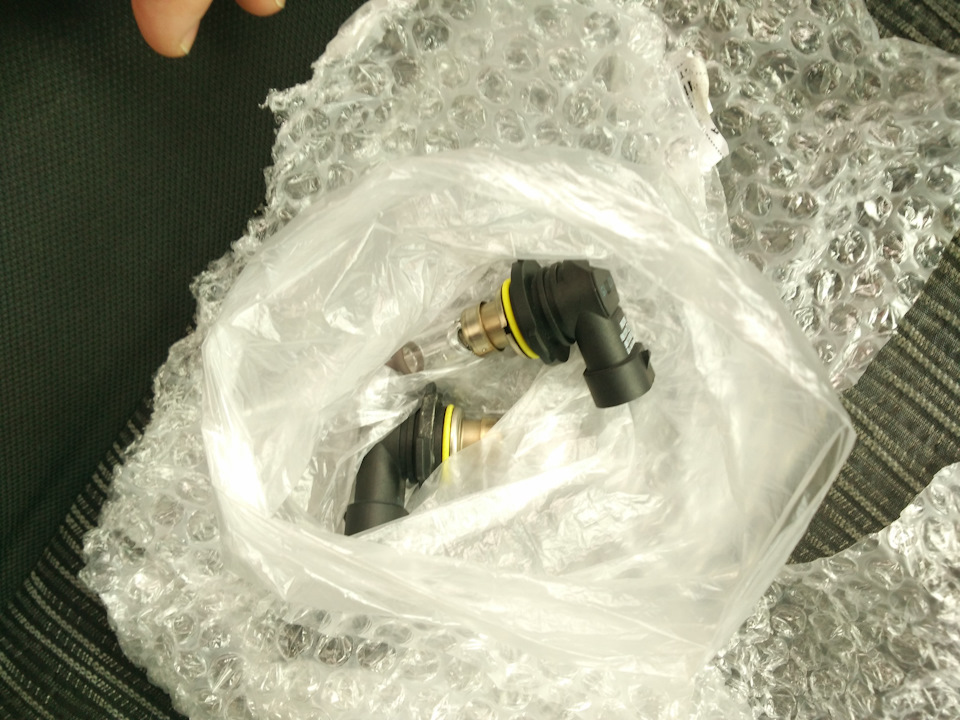

Мої лампочки ПТФ

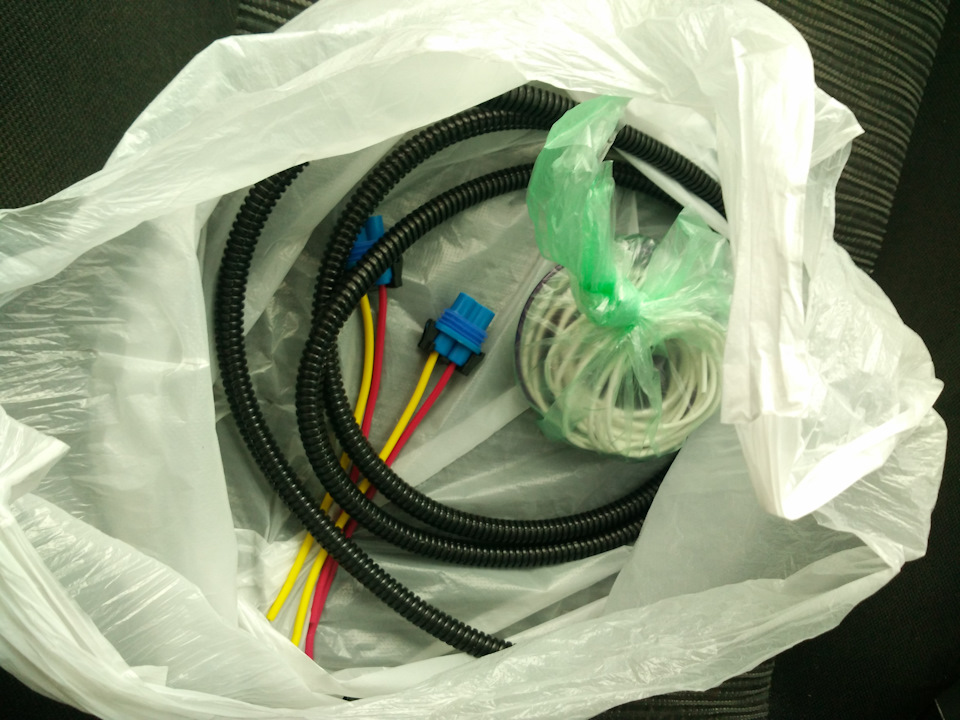

Набір для підключення проводки (фішки АМР, гофра та дріт)
Робота кипить
Після покупки всього необхідного почався процес підключення.

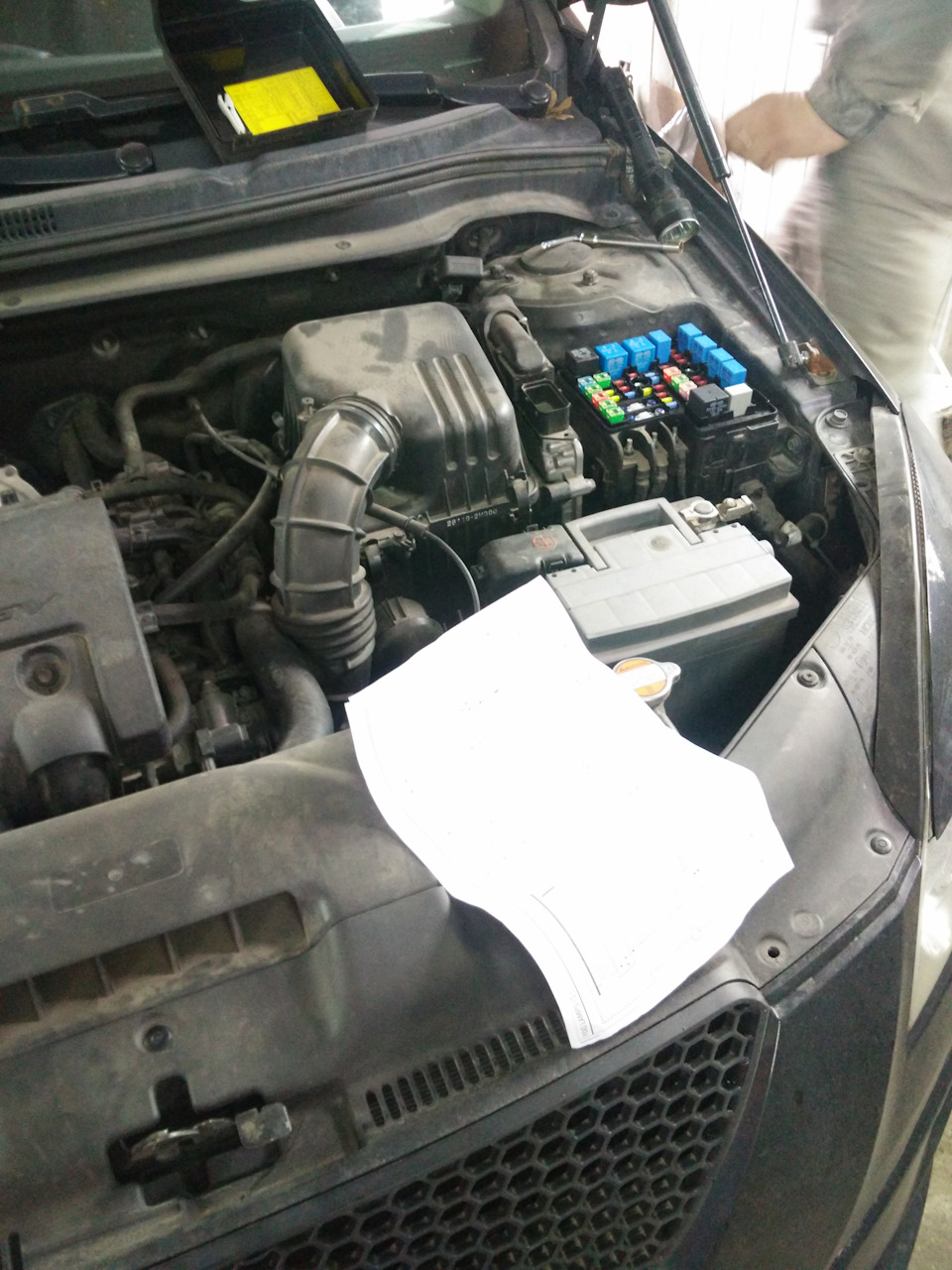

Для цього ми використовували інструкцію та малюнок контактів підзапобіжною коробкою, а саме блоків E/R FRT, E/R EROM:
> на яких потрібно зробити таке:

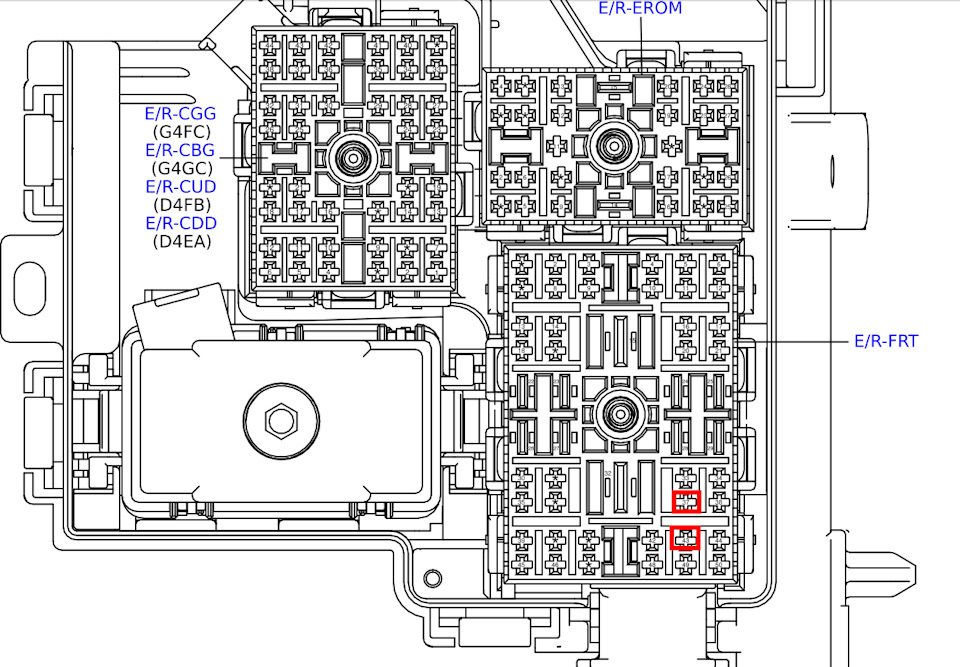

E/R-FRT — поміняти місцями контакти 37 і 43

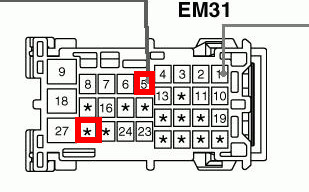

, необхідно розібрати обшивку та знайти роз'єм EM31 та помінятимісцями контакти 26 та 5:
ось його схема знайдена на просторах
Міняємо контакти 26 та 5
Наступною справою, під коробкою запобіжників потрібно подати плюсна протифотуманки, це найпростіше зробити з'єднавши між собоюконтакти 9 з E/R EROM і 49 з E/R FRT, ось так:
Додаємо плюс, з'єднуючи контакти 9 і 49
Для відображення включених птф на приладці необхідно провестипровід з контакту №20 роз'єму E/R-FRT на контакт №1 роз'єму EM31.Для цього я використав один невикористовуваний провід який йде зсалону під капот (на жаль я забув якийсь, але цю справу можнапродзвонити, або на форумі з якого я все брав дізнатися який ще невикористовується)
< p>
Потім з контакту №20 на блоці E/R EROM кинув два дроти на плюспротитуманок, і два дроти на мінус, який кинули на кузов прям білякоробки запобіжників.
Підключаємо ПТФ до фішок, укладаємо все в гофру і збираємо узворотній послідовності. Ура, все готово.
Можливо я описав мало просто, тоді ось інструкція від користувачівфоруму, з великими труднощами вдалося знайти людей і відновити цюінструкцію. Сподіваюся у моїй хмарі вона протриматиметьсядовше.gl/R3d6oY - так і не зрозумів що це (пароль ceed)
goo.gl/v6p9va - електрична схема всього Kia Ceed
Хоч машинка вже і стара, але сподіваюся комусь буде ця інформаціякорисною.
