ТРМ. Частина 2: Встановлення кнопки SET (_!_)

**/
Доводимо до логічного завершення епопею =) з TPM. Безкоштовним/безкнопковим варіантом старту/рестарту системи та початкунавчання/стеження заново! :
— Набір зі ШКУ (кнопка TPM у зборі (1Z0 927 127 CREH + 4D0 971636 B) + піни + проводи для кнопки) = 200грн.
<
— В екзисті був замовлений 000 979 131 E (провід з 2 пінами дляESP) = 20грн. Для роботи як в салоні авто так і в підкапотномупросторі) = 30 грн. Правильна) = 10 грн.
— 3 метри ПГВА перетином 1, 0 (можна і 0, 75, але його не булов наявності) = 5грн.<

Як і раніше керувався матеріалами білоруської школи клубуforum.skoda-club.by/index.php? topic=345.0, + постами з БЖкомрадів:
HungryHamster — Підключення системи ТРМ та датчикаомивайки
Freemen83 — Встановлення датчика тиску шин (тРМ)

Сам процес на жаль розтягнувся на пару тижнів =(

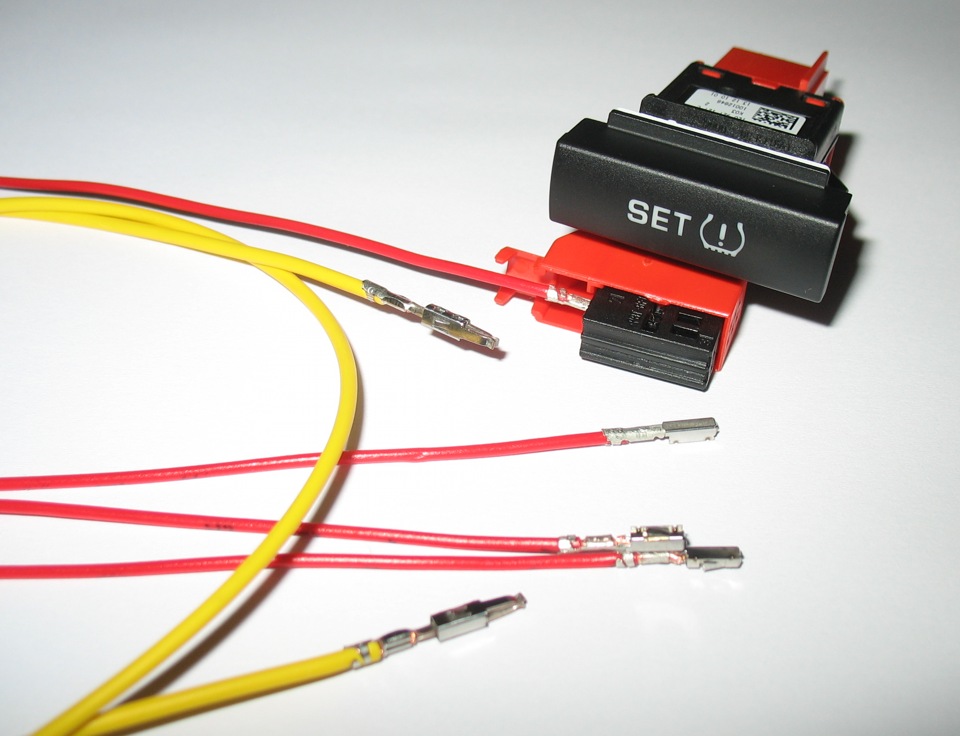

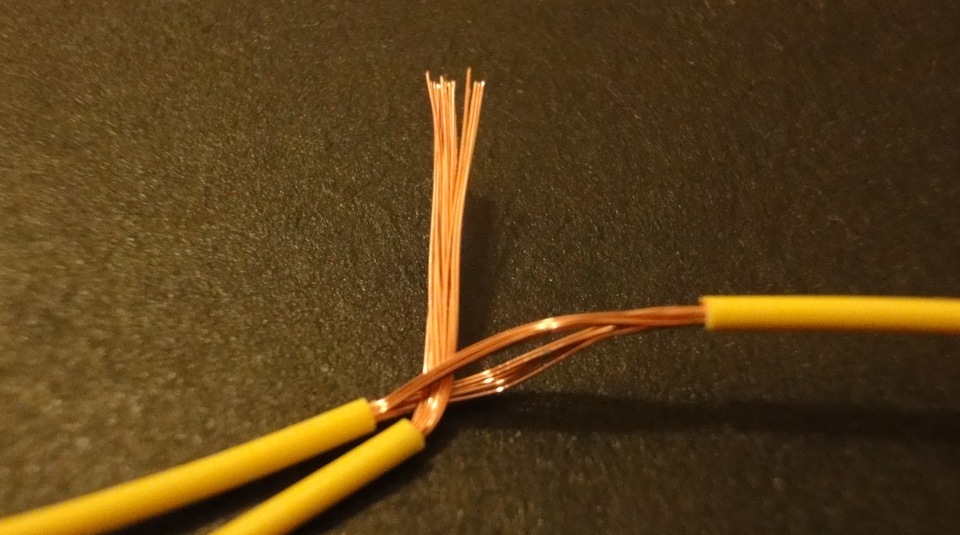

1. Спочатку вдома у теплі підготував проводку. Зачистив ізоляціюта обтиснув піни на 4-х дротах з набору + розрізав навпіл000979131E

Після того як знайшов/замовив/отримав волохату ізоленту ( ~ 2, 5тижня) я у всеозброєнні вирушив на вулицю до авто де за допомогоюроздруківок з картинками:

2. Виконав часткове розбирання передньої панелі (центральна консоль + підрульова частина "торпедо")

3. Підключився згідно зі схемою:
до кнопки ASR OFF
TPM 3pin < => 3pin ASR OFF
TPM 4pin < => 4pin ASR OFF
TPM 6pin < => 6pin ASR OFF
і до блоку ESP
TPM 5pin < => 35pin блок ESP

Опис "врізання" в штатну проводку.

Автор фото Freemen83

У мене тільки одне зауваження — VAG КАТЕГОРИЧНО НЕ РЕКОМЕНДУЄПРОПАЮВАТИ СПОЛУКИ У ПРОВОДЦІ!
< /p>
3. За допомогою кмітливості, 1м. Сталевого дроту та "якийсь матері"простягнув провід у підкапотний простір (через технологічнузаглушку під кермом біля центрального джгута проводки)

4. Проклав провід, що виліз під акумулятором (акум я незнімав — дріт рулить) за шумоізоляцією моторного щита до блокуESP.

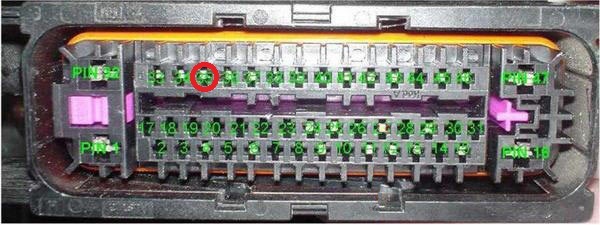

b> 5. Звіряючись із роздрукованою картинкою — встановив пін000979131E в 35 пін колодки ESP. Зібрав у зворотній послідовностівсе що розібрав =)

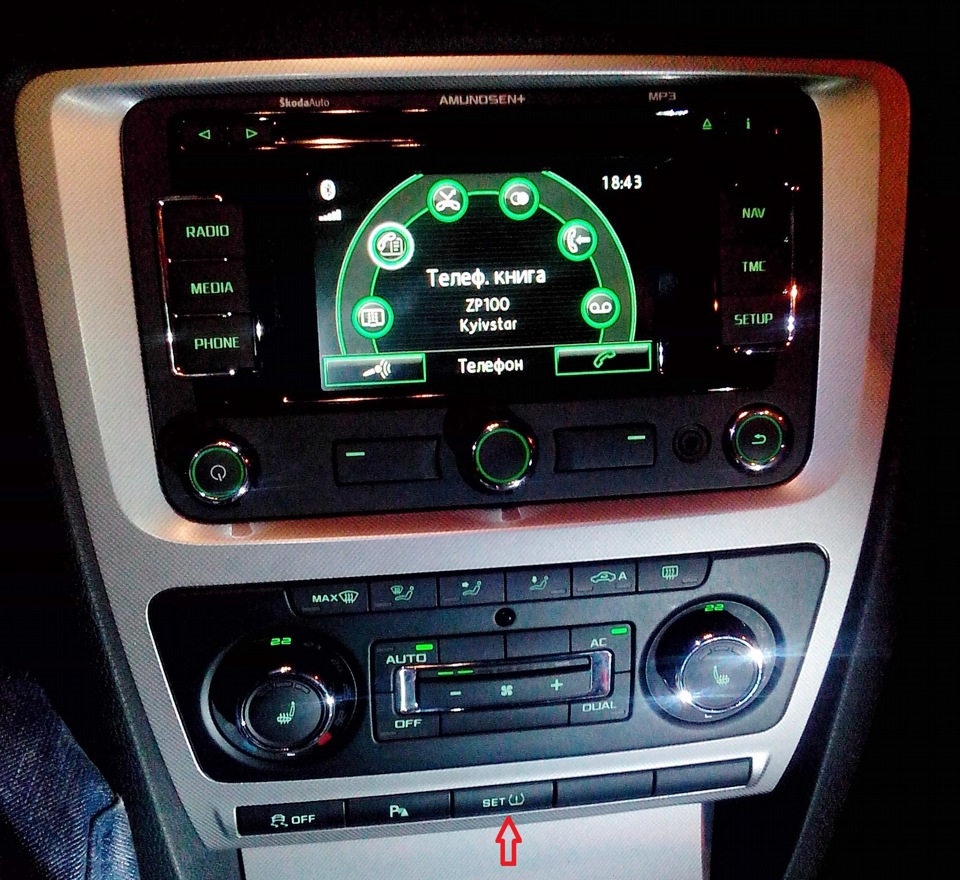

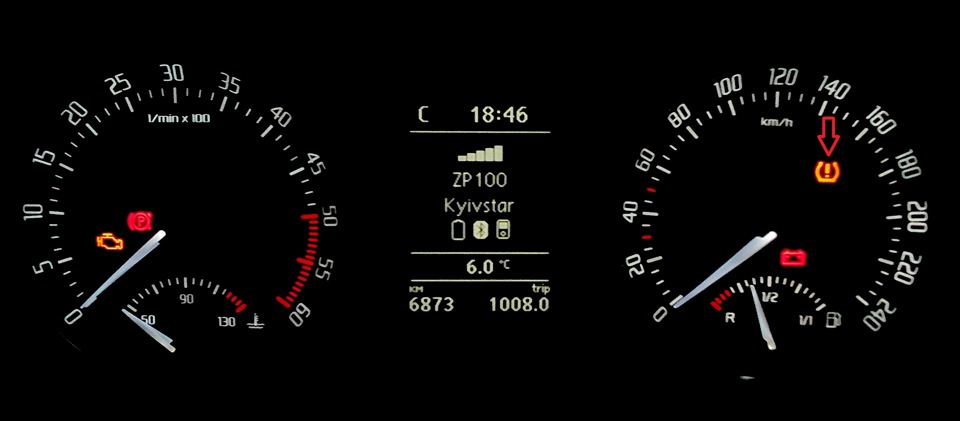

Разом:+1 кнопка на "бороді" і позитив від самостійно проведеного "апгрейду" =)

ТРМ. Частина 1:Активація та робота без кнопки
ТРМ. Частина 3:MAXidOT як альтернатива кнопці SET (_! _) PS Готовийподілитися за винагороду двома в "рулонами" (19мм х 10м)теплостійкої ізоленти на основі тканинного поліестеру Coroplast 839— ціна питання 30 грн./шт. (стукайте в личку)
