У заключній частині розповіді мова піде про прокладання кабелівживлення та відеосигналу по салону авто до блоку конвертації вцентральній консолі, підключенні та кодуванні.
Робив спонтанно, ввечері в будній день.Під рукою був тільки телефоні ліхтарик.Тому фотографій вийшло небагато, а тих які можна "людямпоказати" ще менше =(
Порядок виконання робіт:

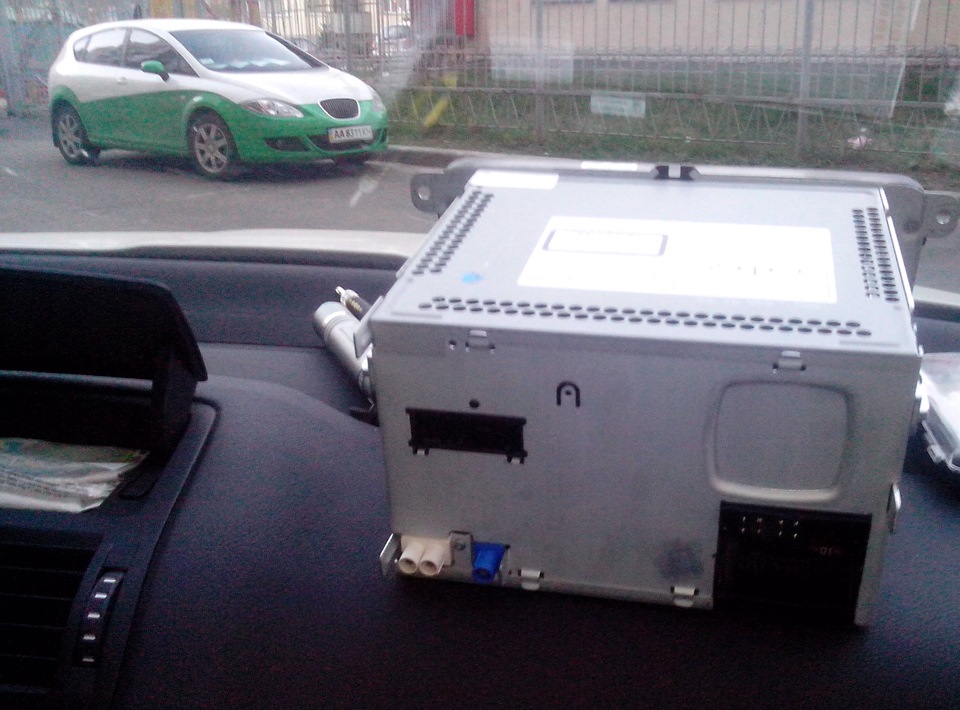

1) Виймаємо ШДУ, знімаємо бардачок, і розбираємо пластик з правогобоку салону. (вид ззаду)

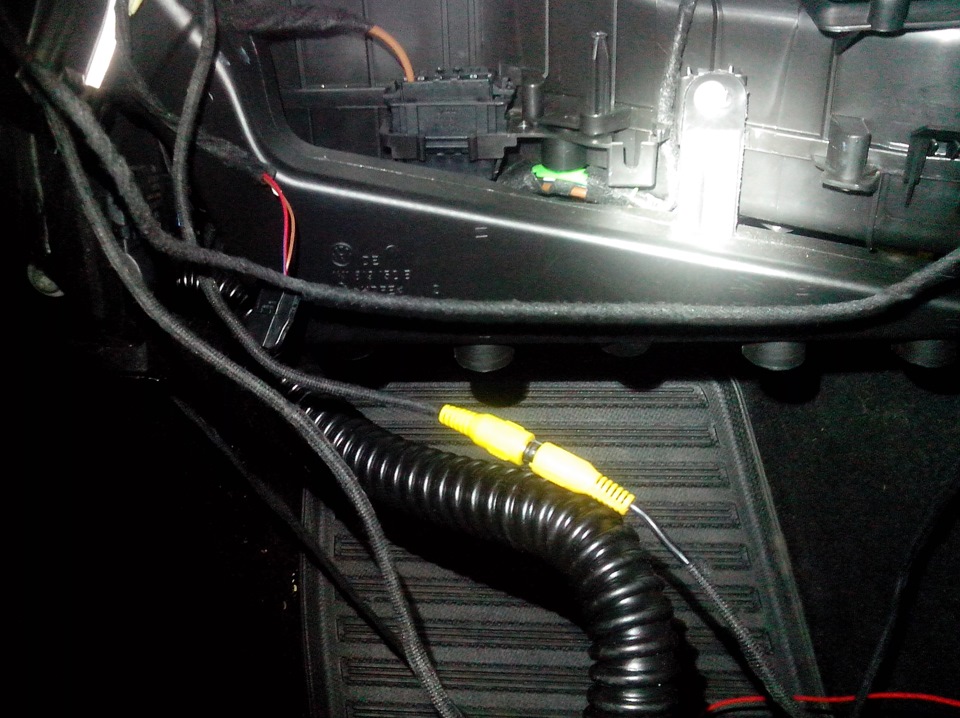

2) Джгут обидва кабелі (AV і +12V) "волосатою" ізолентою іпрокладаємо вздовж порога під повстю поруч з існуючоюпроводкою.
< p>

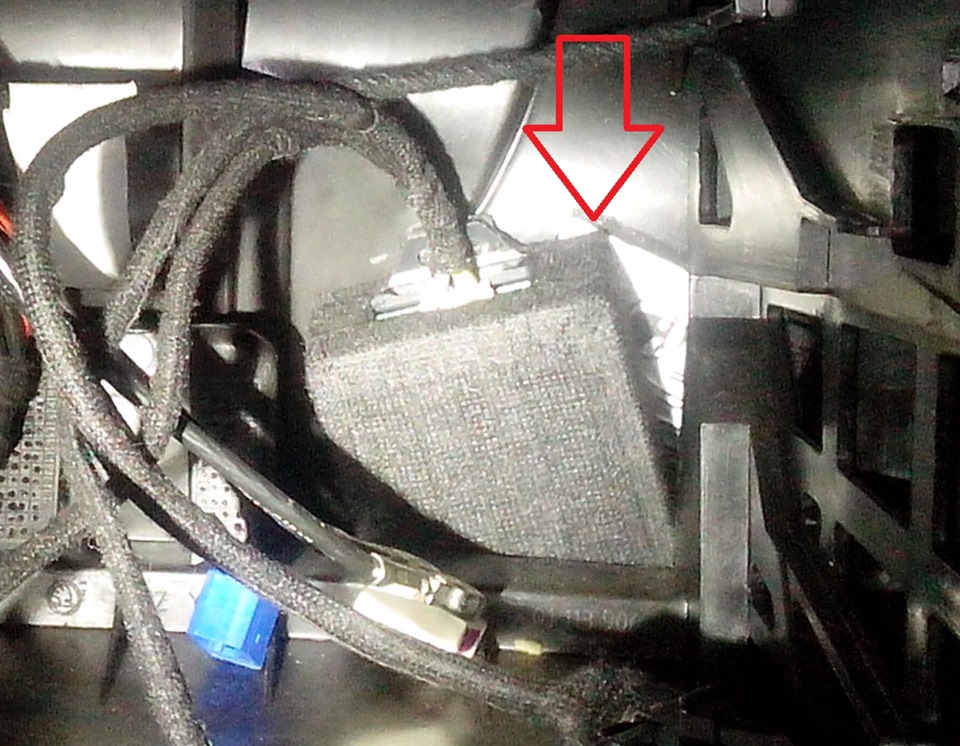

3) Для того щоб блок конвертації не "гуркотів" усередині передньоїпанелі я і його укутав "правильною" ізолентою =)
Волосатий конвертор AV2RGB

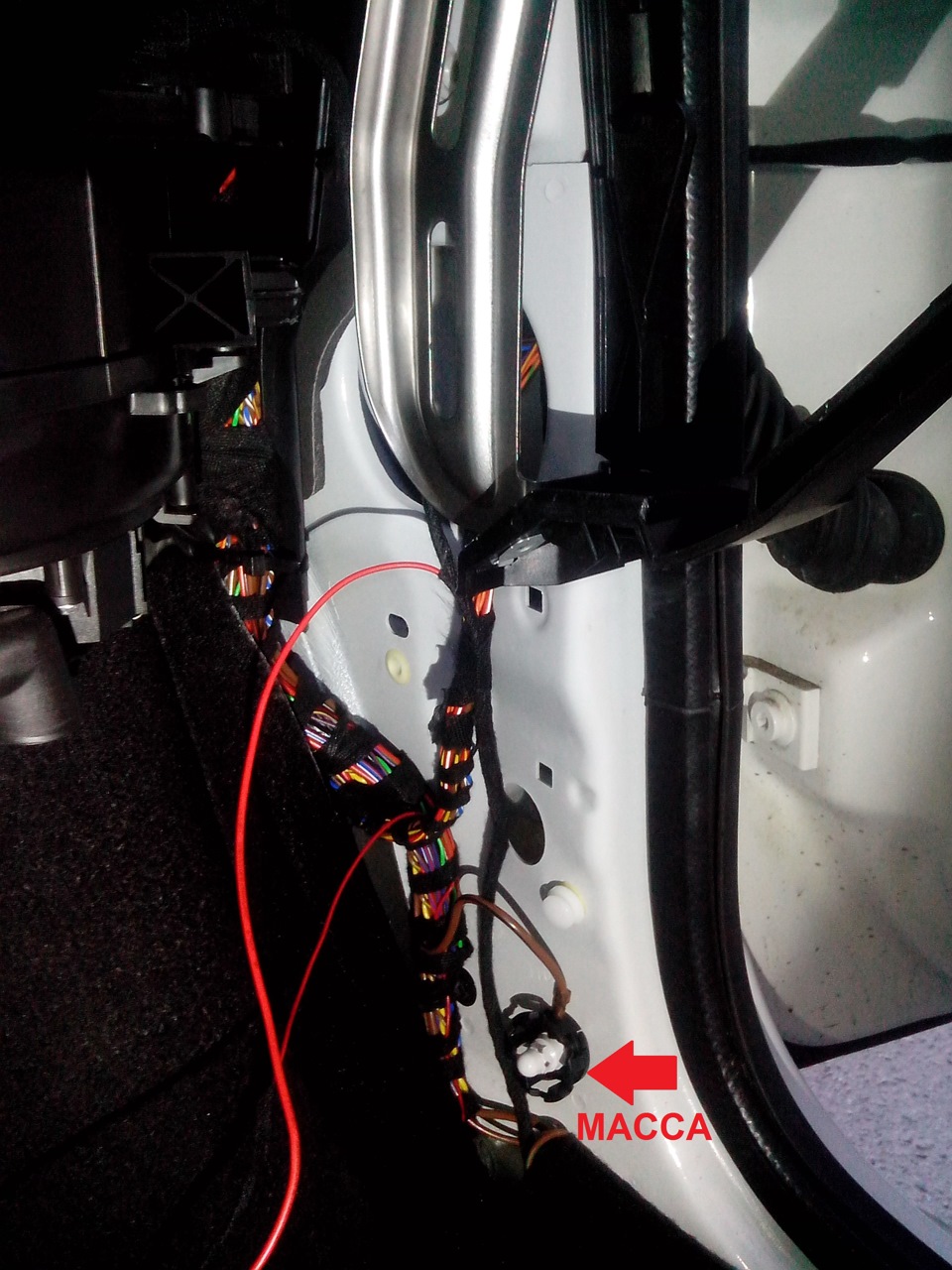

> Кабель живлення і відеокабель конвертора витягнув під бардачокде і з'єднав з проводами від камери, протягнутими з багажника.).

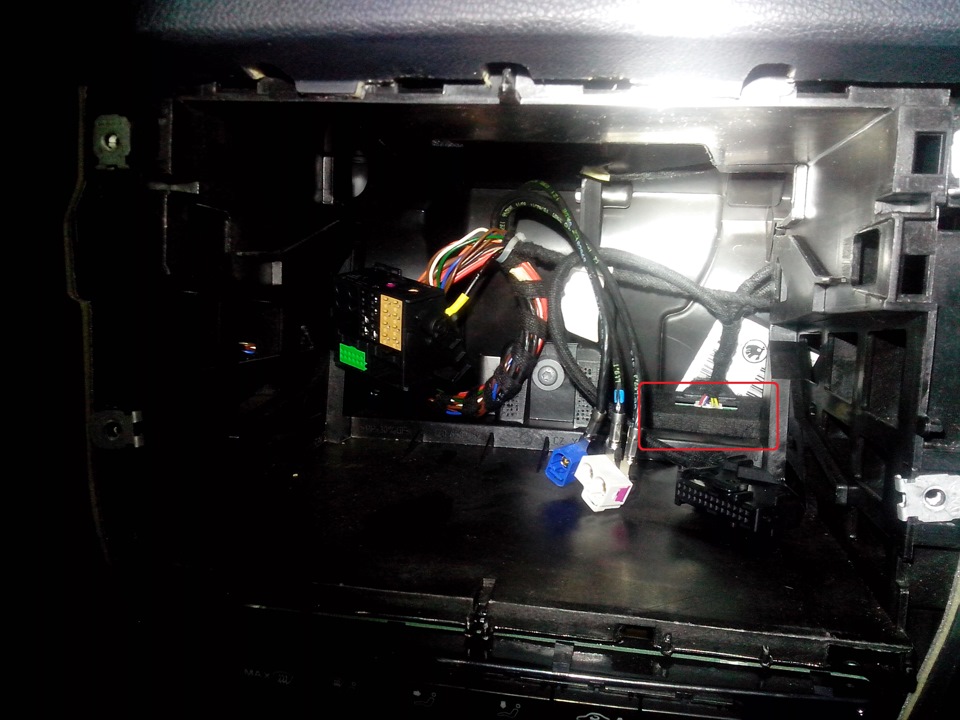

4) Ховаємо блок, що підключаємо ШДУ, кодуємо (аналогічно пункту II.КОДИРУВАННЯ звідси), і перевіряємо, чи все працює. У мене завелосяз першого разу =)
Ніби там і був =)
5) З почуттям глибокого задоволення збираємо салон.
PS Відео роботи та враження від використання — викладу у БП завтра.А поки що фото для затравки =)
Ляпота
======================= =========
https://megadriver.org/p1079444-amundsen-vin-rns-315-vin-ze-media-system-22-vin-ze-castina-5-kamera-zadnyogo-vidu-test— Оригінал від тигуана (картинка + кодування)
Китай камера в ручці + конвертор
https://megadriver.org/p1079413-potribno-avto-z-rcd-510-premium-z-videovxodom— Картинки AMUNDSEN+/RNS-315 + COLUMBUS/RNS-510
https://megadriver.org/p1079437-amundsen-vin-rns-315-vin-ze-media-system-22-vin-ze-castina-81-vstanovlennia-kameri-zadnyogo-vidu-kitai— Частина 8.1:Зняття облицювання кришки багажника + дроту всалон
https://megadriver.org/p1079436-amundsen-vin-rns-315-vin-ze-media-system-22-vin-ze-castina-82-vstanovlennia-kameri-zadnyogo-vidu-kitai— Частина 8.2:Встановлення камери замість штатної ручки
https://megadriver.org/p1079434-amundsen-vin-rns-315-vin-ze-media-system-22-vin-ze-castina-83-vstanovlennia-kameri-zadnyogo-vidu-kitai— Частина 8.3:Провід по салону + блок конвертації + підключення
https://megadriver.org/p1079433-amundsen-vin-rns-315-vin-ze-media-system-22-vin-ze-castina-84-vrazennia-vid-kameri-zadnyogo-vidu-kitai— Частина 8.4:Враження
================================
