Як і обіцяв — закодував і підключив безтраєкторну камеру доAMUNDSEN+ для перевірки.

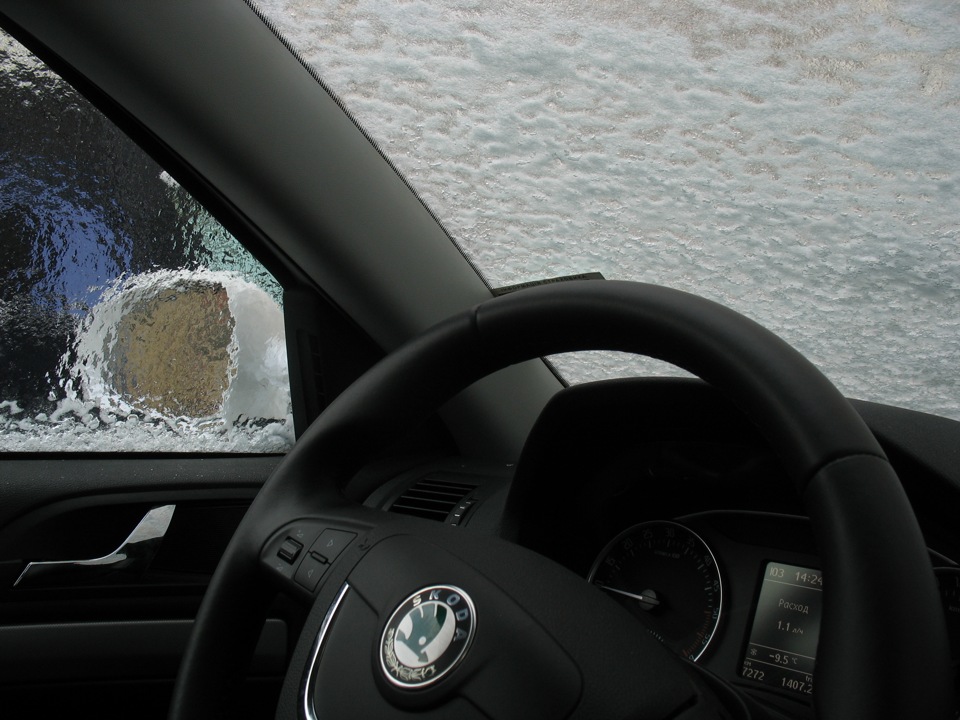

Насамперед з допомогою "якийсь матері" і підручних інструментів ядуже акуратно проникнув у обмерзлий ТУРБОТРАХТЕР., 5С 0_о
I. ПІДКЛЮЧЕННЯ.

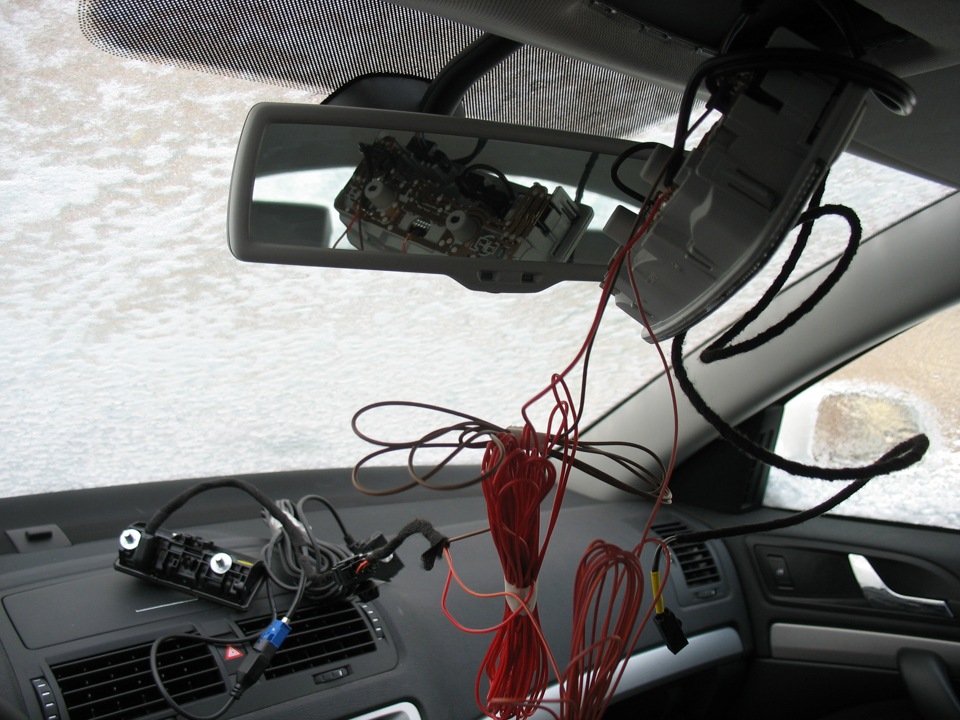

підключення до нього живлення відеореєстратора, "-" і 2 "+" длякамери взяв там же. Парижа

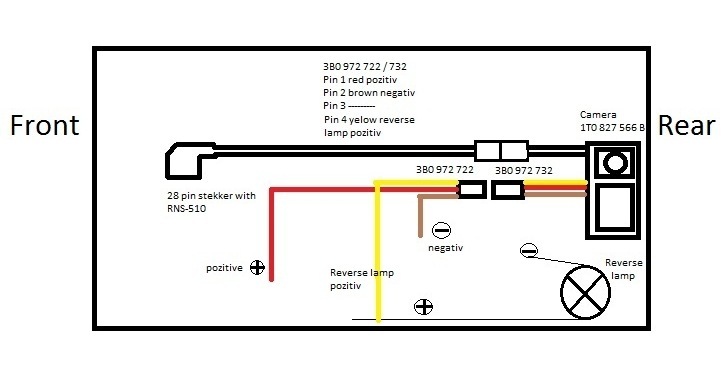

Схема підключення неправильна тимчасова (слов'янська)
Все не так страшно як виглядає =)
Завдяки PTC я зміг відігріти лобове скло, незважаючи на холоднийдвигун, що працював на ХХ.Ні, він звичайно не розтопив сантиметрльоду, але створив прошарок з води, яка дозволила знімати «броню»шматками =)
II КОДИРУВАННЯ.
Спочатку хотів убити двох зайців одним пострілом і протестуватирусифікацію VCDS версій 11.2.0 і 11.11.2, що працюють в режимі XPMode на Win7 x64. Але на жаль, якогось х… офіційний Virtual PCвирішив глюконути, і перестав запускатися =(
Але ні худа без добра з'ясував що русифікатор для 11.2.0 (навідміну від 11.11.2) працездатний на Win7 x64 =)

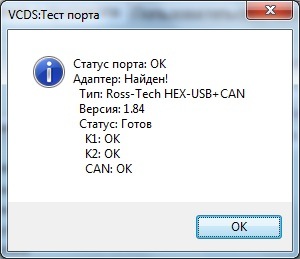

Шнурок упізнаний і працездатний

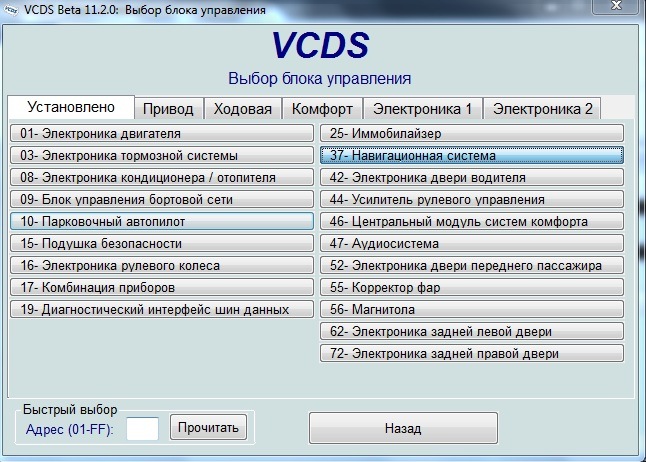

Тож спочатку повідомляємо ШДУ, що до неї підключена камера задньоговиду.
Заходимо і … усвідомлюємо що версія 11.2.0 "не в куГсі" що є такаШГУ AMUNDSEN+ (RNS315 для SKODA). (1)
Але нам відступати нікуди — тиснемо Кодування => Довгекодування та "наплювавши" на "попередження"
EV_RNS315EUV2UDSA01004 (SK46) – ні, не чули! (2)
знаходимо необхідний там 3-й Байт та (наосліп) активуємо6-й Біт
<Rear-View-Camera (RCV) installed/active
Якщо у Вас не встановлено оригінальний парктронік, то на цьомукодування закінчено, інакше йдемо в 10 Блок
Блок 10 — Парковочний автопілот
Кодування => Довге кодування
Обійшлося без склерозу
і у 0-му Байте відзначаємо 5-й Біт
< /p>
Rear View Camera installed
Тепер точно все =) можна приступати до останнього етапу!
III . ТЕСТУВАННЯ.
1) «Фанфари! »
2) «Барабанний дріб! »
3 ) Зчеплення
4) Задня передача
І-і-і-і …
5) Загоряється помаранчевим кнопка парктроників над попільничкою, починає нестямно пищати відповідний динамік, але замість силуетуТУРБОТРАХТЕРА ми бачимо асфальт позаду авто багатоповерхівку передкапотом. Звичний режим відображення парктроників.
Установки
Установки:Яскравість, Контрастність, Колір
Меню налаштувань запропонованих параметрів відрізняється від нижченаведеного тільки іконкою, що вказує, що саме ви правите .
Яскравість
Камера працює ТІЛЬКИ при включеній передачі задньогоходу!
Тобто. При включенні задньої передачі на екран буде виведенозображення з камери, навіть якщо Ви перед цим знаходилися в режиміпарктроніка, активованого кнопкою, і зображення завжди вимикається, як тільки Ви перевели важіль КПП в режим відмінний від R.
Переключиться в режим відображення парктроників при включенійзадній передачі можна з меню Установки (див. Фото вище)
Режим парктронік + кнопка повернення до зображення з камери
Кнопка з автомобілем, що з'явилася на екрані парктроників, можебути:
а) "активною" - значить задня передача включена і можна повернутьсяв режим Камера
б) "не активної" - задня передача не включена і перейти в режимКамера неможливо, окрім як встромити задній хід.
Ну ось і все, працездатність підтверджена - камера "деінстальована"із системи і відправлена на полицю чекати закінчення гарантії наавто =)
Якщо хто вже дозрів на встановлення VW-шної камери в ручцівідчинення 5-ї двері в SKODA Octavia A5 то процес і фото відсутнідеталей можна подивитися в блозі у товариша SkaN За щойому - Велике спасибі!
Встановлення камери в Октавію FL Part1
Встановлення камери в Октавію FL Part2
На пам'ять про тестування залишиться фото "екстремальною" "парковки- "попом" догори =)
Великий план
PS Їх є в мене!






Коментарі20
Привіт! А підкажи, будь ласка, як працює музика по bluetooth в amundsen - з телефону нормально передається, без гальм? Ти камеру в результаті під'єднав після закінчення гарантійного?)
Привіт. Нормально. Вже й не пам'ятаю треба по датах подивитися.
А це якось можна нашаманити? Хочу поставити «панораму 360» Але якщо блок затримки не допоможе зберігати зображення, сенсу в цьому немає 😕
Цікаво якщо поставити блок затримки живлення камери, то при включенні першої передачі залишатися зображення?
Пару секунд. Потім пристрій сам відключить виведення зображення з камери на екран навіть якщо камера продовжуватиме працювати
Здрастуйте Цікавить дана магнітола, але у мене питання може RNS-315 одночасно відображати зображення з камери заднього вигляду і картинку з парктроніків. Не перемикаючись з одного на інше. У мене встановлені штатні парктроніки в планах поставити каме...
https://megadriver.org/p1079438-amundsen-vin-ze-rns-315-vin-ze-media-system-22-vin-ze-castina-7-kamera-zadnyogo-vidu-mini-parktronik - залежить від версії заліза та софту.
Вітаю, а з такими параметрами буде одночасно виводиться камера та парктроніки?
Немає версія ПО 0263, а повинна бути не нижче 0319.
А можна перешити на свіжішу версіюМашина 2012 модельного року
Ні, не можна. ПО оновлюватися тільки в предметах, сотих версій. Тобто 263 в теорії зможе оновитися не більше ніж до 299й. Тільки заміна голови на більш вежу.
А Коламбус не має такої залежності від прошивки ?
Ні, але там свої премудрості
Взагалі, якщо я встановлю камеру, зображення буде виводиться без парктроників (хрін з ними) А звук наближення буде працювати одночасно з камерою? Якщо так мене влаштовує.
Так, буде.
А чи немає режиму одночасного відображення парктроніка та камери як на Коламбусі?
Ні =(
Вчора протестував свою свіжокуплену камеру. Виявилося, що в мене відображається так само одночасно, як і на Коламбусі shot.qip.ru/00jpAI-6bVqSzXGJ/
ХА-А-А-А-ЧУ-У-У-У-У-У! Адреса, паролі, явки?! - Чи є в меню налаштування як його відобразити прибрати? - Що і як кодували? Раніше Ви писали що у ВасАвто Octavia A5 FLДата випуску 50/2012Номер пристрою — 3T0035193C (H59/0324)Номер карти — 3AA919866A (...
В установках з'явився ще один пункт (відобразити/прибрати) shot.qip.ru/00jpAI-6bVqSzXGK/
