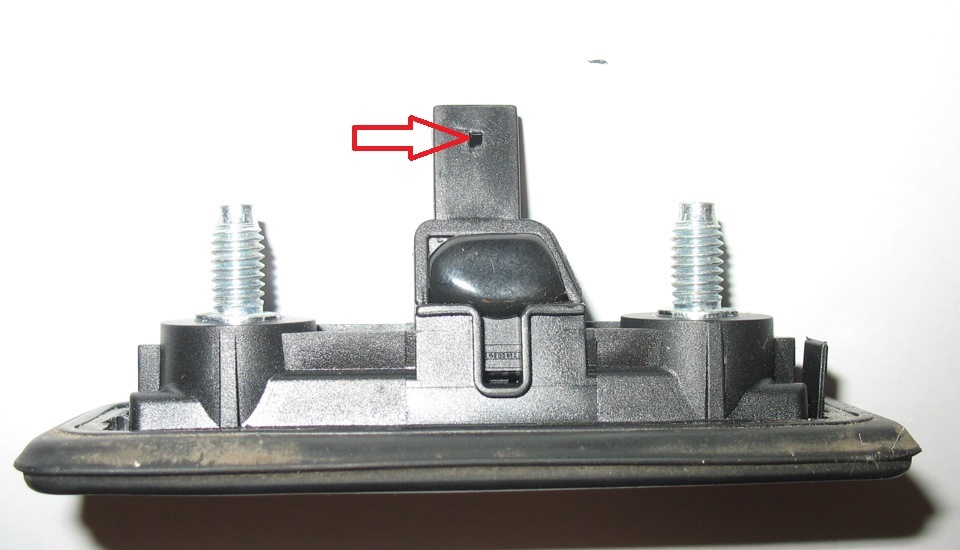

Знайшов час описати другу — найбільш захоплюючу частину "мерлезонського балету". Погода стояла чудова, а все необхідне (якмені здавалося) валялося в багажнику. 10 відкрутити 2 гайки, виштовхнути ручку назовні і витягти роз'єм утопивши "шилом/скріпкою/ножем" обмежувач (див. Фото). У китайську ручку зкамерою — від туди просто не ліз =(
Причина в надто великих розмірах пінів у китайській ручці.

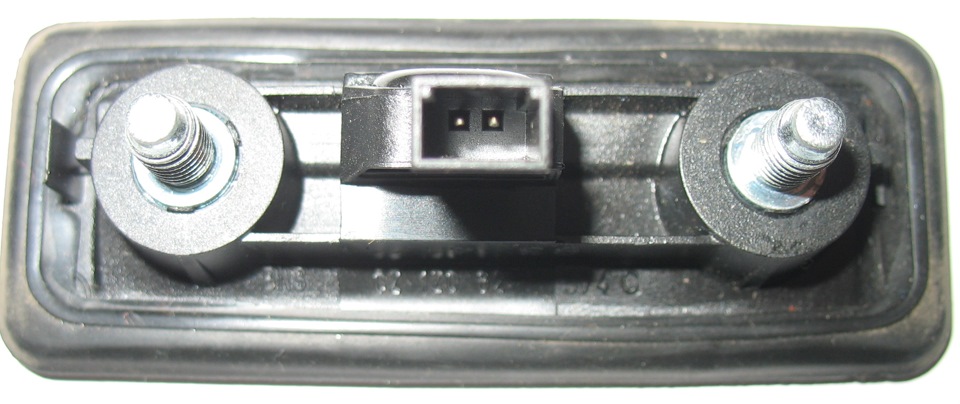

Оригінальна ручка — квадратні

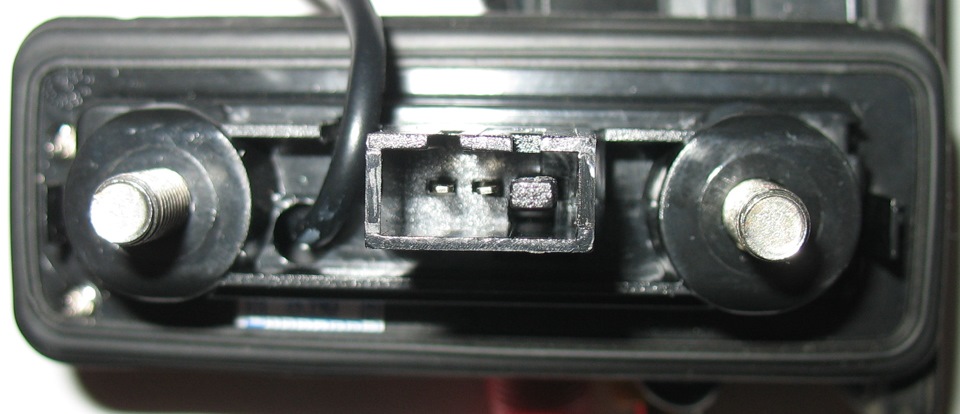

Китай-камера — прямокутні
Для усунення невідповідності розбираємо ручку витягуємоперемикач.

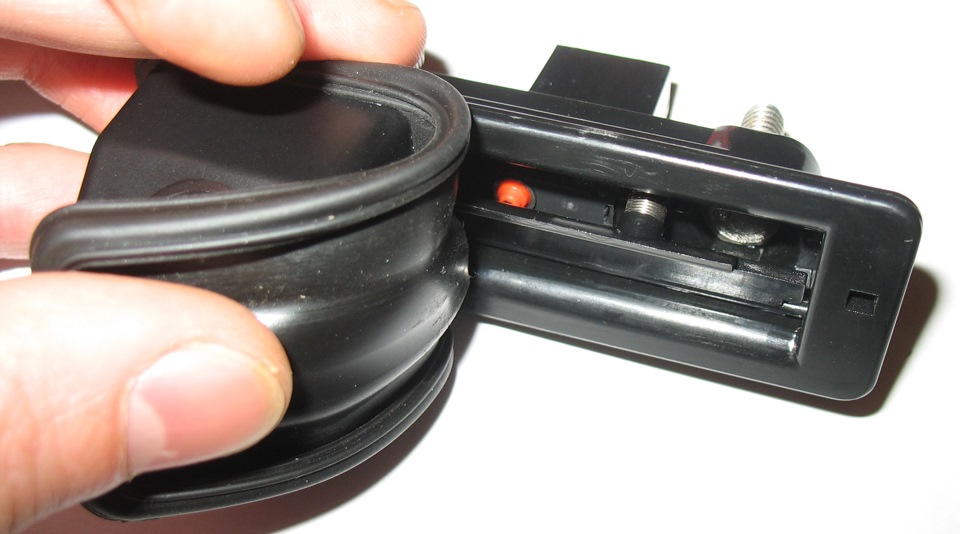

Стягуємо гумку, відчиняємо натискання та витягуємо мікрик< < p>

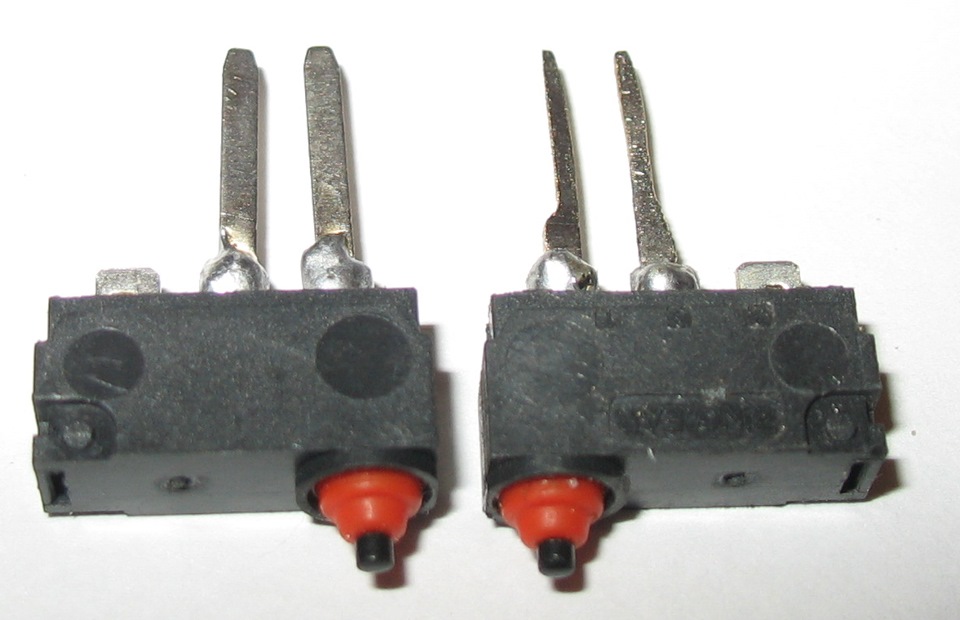

І за допомогою молотка, зубила, і якоїсь матері надфіля наводимопрямокутний профіль пінів до правильних "квадратних" пропорцій.Другий одвірок полягав у відмінності механізму фіксуючого роз'єм уручці. Вирішив що сили тертя буде достатньо і намотавши пару-трійкушарів 3М-й ізолятори засунув роз'єм у ручку. Між кузовом іпластиною, що притискає, через різницю у "висоті" ручок. 4мм изкоторой и была вырезана необходимая прокладка.
Типа чертеж =)
Камера установлена (вид изнутри багажника)
Итогом указанных работ стала надежно установленная ручка открывания5-ї двері з камерою заднього виду.
Камера встановлена (великий план)
Камера встановлена (загальний план)
2) Далі комутуємо живлення відеокамери заднього виду за допомогою4-х/5-ти контактного реле. Для початку я ознайомився зелектросхемами Skoda Octavia A5electroshemi.ru/publ/shko…/skoda_oktavia/15-1-0-123 Після чогоорієнтуватися на місці було набагато простіше (всі "мінуси" упроводці коричневого кольору)./p>
Схема підключення (мій варіант)
Підключення реле
Керування контуру:
85 + від лампи заднього ходу "салатово-синій" (контакт №4 у штекерізадньої правої фари)
86 — від лампи заднього ходу " коричневий" (контакт №3 у штекерізадньої правої фари)
Силовий контур
30 + від підсвічування багажника "червоно- синій"
87 + до камери заднього вигляду та до блоку конвертації.
Далі буде.
================================
https://megadriver.org/p1079444-amundsen-vin-rns-315-vin-ze-media-system-22-vin-ze-castina-5-kamera-zadnyogo-vidu-test— Оригінал від тигуана (картинка + кодування)
Китай камера в ручці + конвертор
https://megadriver.org/p1079413-potribno-avto-z-rcd-510-premium-z-videovxodom— Картинки AMUNDSEN+/RNS-315 + COLUMBUS/RNS-510
https://megadriver.org Частина 8.1:Зняття облицювання кришкибагажника + дроти в салон
https://megadriver.org/p1079436-amundsen-vin-rns-315-vin-ze-media-system-22-vin-ze-castina-82-vstanovlennia-kameri-zadnyogo-vidu-kitai- Частина 8.2:Встановлення камери замість штатної ручки
https://megadriver.org/p1079434-amundsen-vin-rns-315-vin-ze-media-system-22-vin-ze-castina-83-vstanovlennia-kameri-zadnyogo-vidu-kitai— Частина 8.3:Провід по салону + блок конвертації + підключення
https://megadriver.org/p1079433-amundsen-vin-rns-315-vin-ze-media-system-22-vin-ze-castina-84-vrazennia-vid-kameri-zadnyogo-vidu-kitai— Частина 8.4:Враження
=== =============================
