Після заміни правої подушки перестали включатися 1я та другапередача. Думав просто відрегулювати, але виявив сильні люфти вшарнірах і що найнеприємніше у вусі вилки селектора передач.

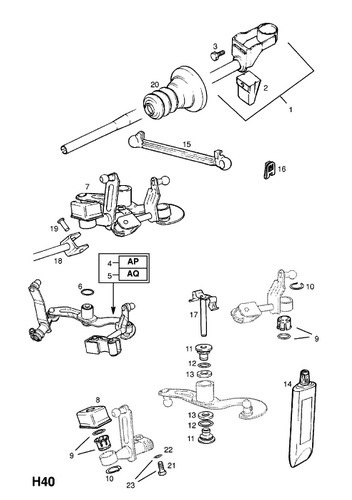

Схема вертольота
Були закуплені такі позиції
#9 – 0758223 (2шт.)
#11 – 0758711 (2шт.)
/>
#15 – 0758802
#17 – 0758904
#18 — 0758405

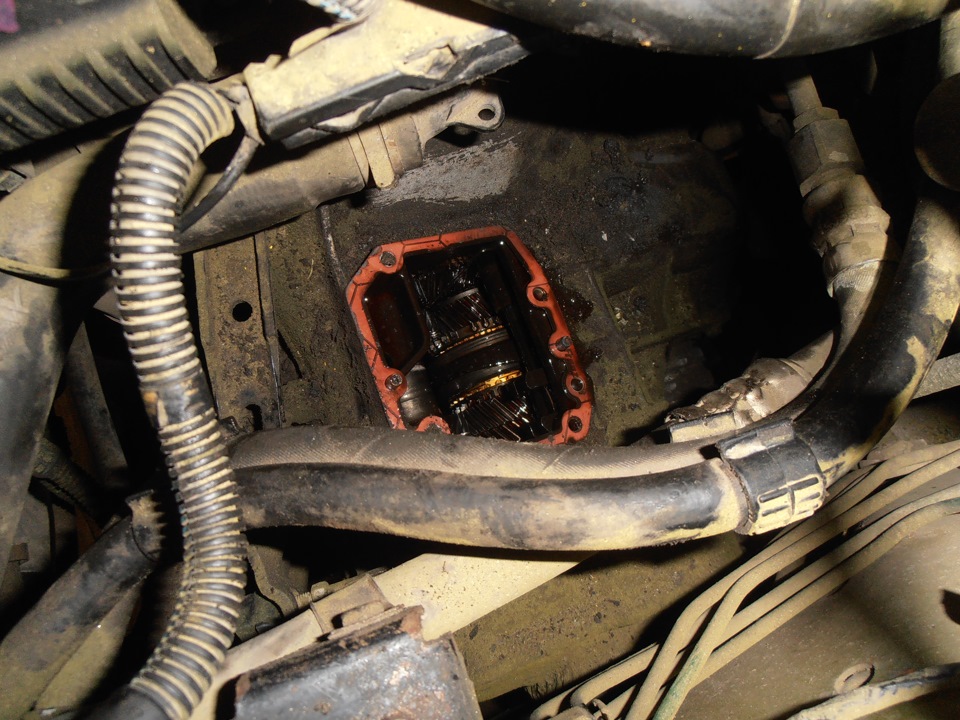

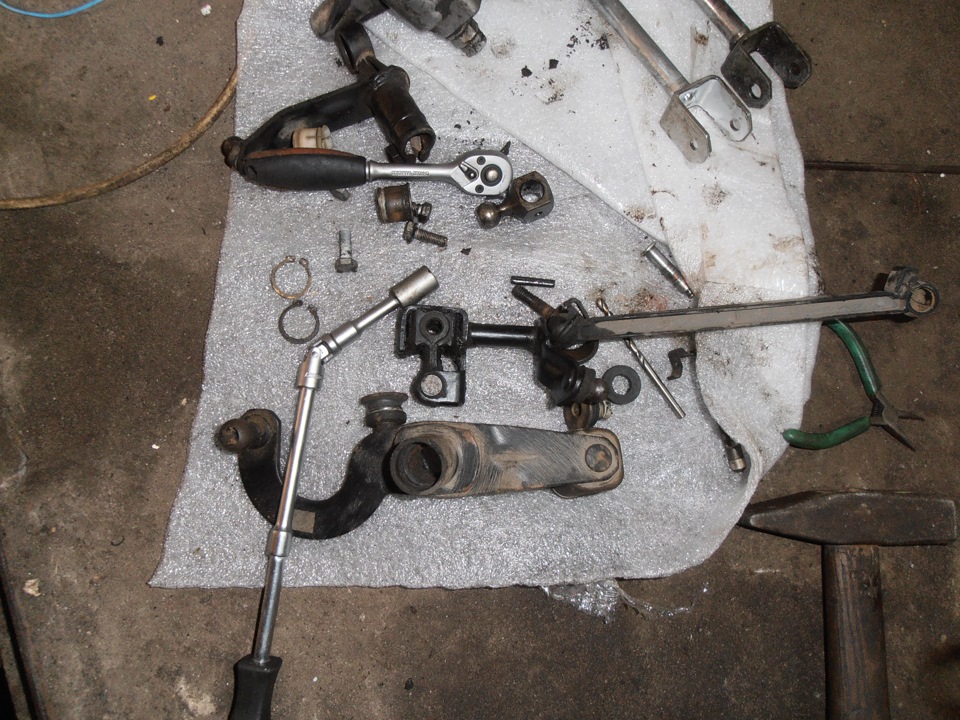

Розбірка цієї справи не складна.Ставимо важіль КПП внейтраль.Сначала виймаємо палець #19 з вилки #18, потім розщеплюємошарніри на обох сторонах #15, потім виймаємо #17 який тримає всюконструкцію на кронштейні задньої подушки двигуна. В салон іроз'єднуємо цей вузол Витягуємо всю цю ковбасу знизу (наверх невийшло) Тепер розтискаємо стопорні кільця на шарнірах #9 ірозбираємо все на запчастини. Зняття селектора теж не сильногеморний процес, відкручуємо 4ре болта головкою на 11 (попередньопочистивши металевою щіткою бруд навколо них). І постукуючи гумовиммолотком знімаємо селектор з коробки акуратно щоб не включити якусьпередачу. Вийняли. Очистили. На штоку закріплено шарнір селектора.Свердлом на 5 і молотком акуратно вибиваємо палець усередину.Робити це треба при майже максимально втопленому всередину штоку, щоб палець не вперся в кришку. Розбираємо промиваємо міняємо шток.Треба було звичайно ще й сальник поміняти, але не знайшовшвидко./p>

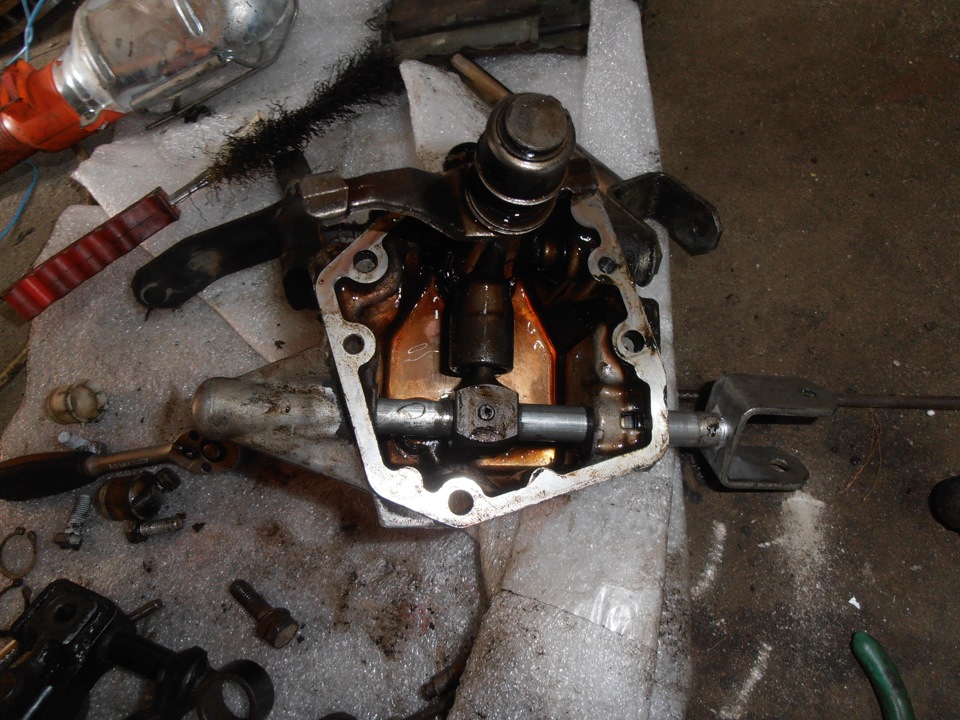

Селектор з новим штоком
Запихаємо назад. Засуваємо #17 на місце, ставимо тягу #15 ізащіплюємо шарніри. Вигляд знизу оновленого вертольота
Включаємо знизу руками 1ю передачу. Для цього нахиляємо важіль на20 градусів ліворуч і штовхаємо до упору. Тепер приєднуємо тягукуліси. У салоні ставимо важіль так, щоб залишилося 2-3 мм зліва дообмежувача задньої передачі і кут нахилу важеля був не сильнозавалений вперед. Спускаємось і затягуємо хомут. Із салонупереводимо в нейтраль. Дивимося щоб передній край обмежувачавключення задньої передачі в нейтральному положенні важеля бувякраз навпаки напрямної. Якщо це не так спускаємося під машинупослаблюємо хомут і акуратно підтягуємо тягу з хомута на 2-3 мм.Перевіряємо та затягуємо.
другий ракурс
Старий шток що тримає важіль
Видно вироблення на штоку
розбитий шток вибору передач
Видно роботу провушину
Стара тяга
Тут нічого не видно #15 у не сильно захитаному стані.
<На все про все 2 години. І передачі, що чітко включаються.
Коментарі2
А реально зробити перемикання передач по-коротше? Типу короткохідної куліси.
Так. Продаються комплекти. Там змінюється важіль, який з шарнірами. і за рахунок цього хід вперед назад зменшується. З боку в торону немає комплектів але тут можна виточити вертикальні важелі з іншою пропорцією
