Доганяю модні новинки на Драйві — а саме саморобніambient-підсвітки дверей. Штука реально красива, з великиместетичним задоволенням розглядав, як це реалізували місцевіСС-води. Коли зрозумів, що там нічого складного, а виглядає вельмиреспектабельно — приступив до справи…
Тут детальніше розкажу про хід роботи. Вибачайте, що в який разповторюю суспільний досвід, надіюся буде цікаво і стане комусь внагоді.
Що нам потрібно:
— LED лента (червона 60 діодів/метр, IP66)
— накладка під контур молдінга з прозорого оргскла (замовив нафірмі по виготовленню рекламних банерів)
— далі по ходу роботи ізолента, термоусадка, проводка, штекери і, звичайно, ентузіазм
Зробити по-людськи вийшло десь з третього-четвертого разу —хотілося ідеального світла і правильного контуру, щоб світилорівномірно по всій довжині.
Погнали…

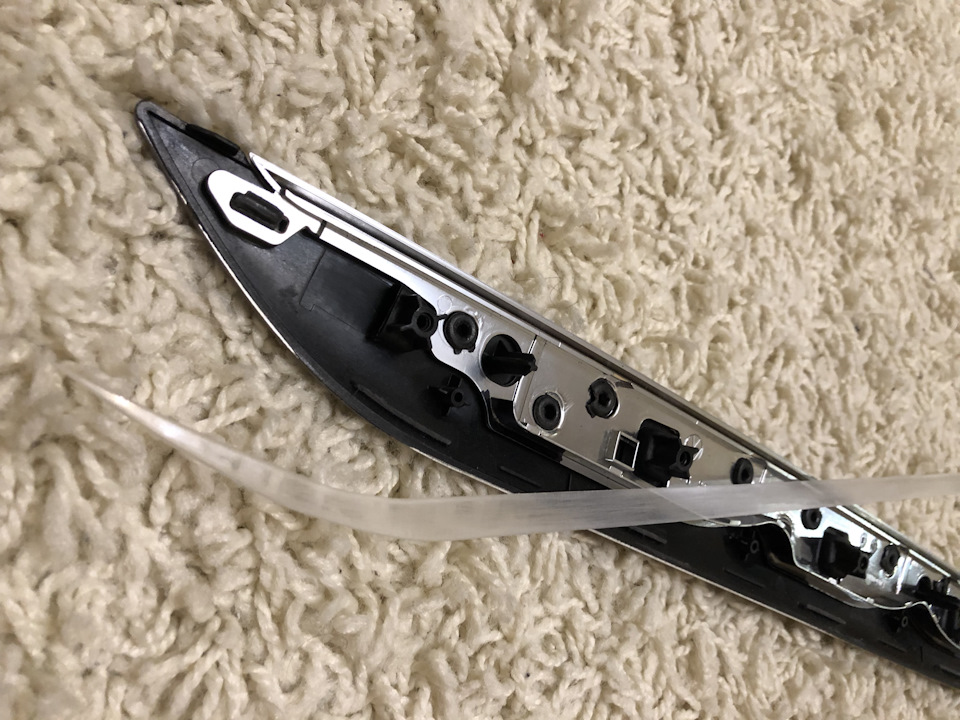

Спочатку зашліфував накладку з оргскла, примотав ленту білоюізолентою. Могло б бути ОК, але накладку крутить від того, щоізолента натягнута, а місця, де стрічка ізоленти накладається, погано пропускають світло.
Ще попробував такий варіант — засунув ленту і накладку в прозорутермоусадку, почав гріти — лента з’їжджала з "рейки" вздовжнакладки. Теж не варіант…

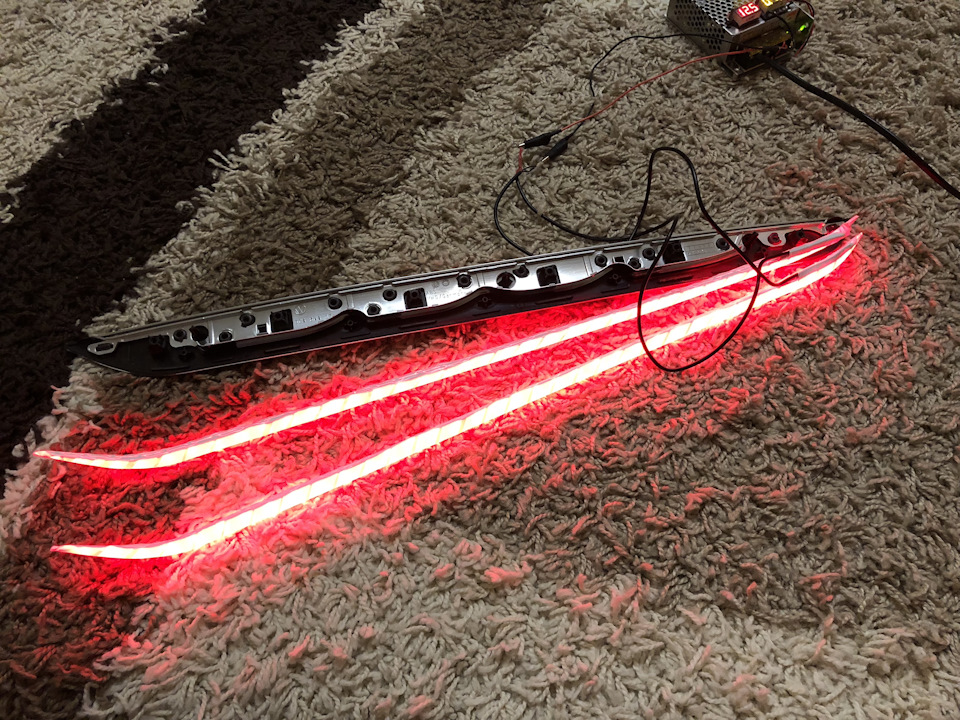

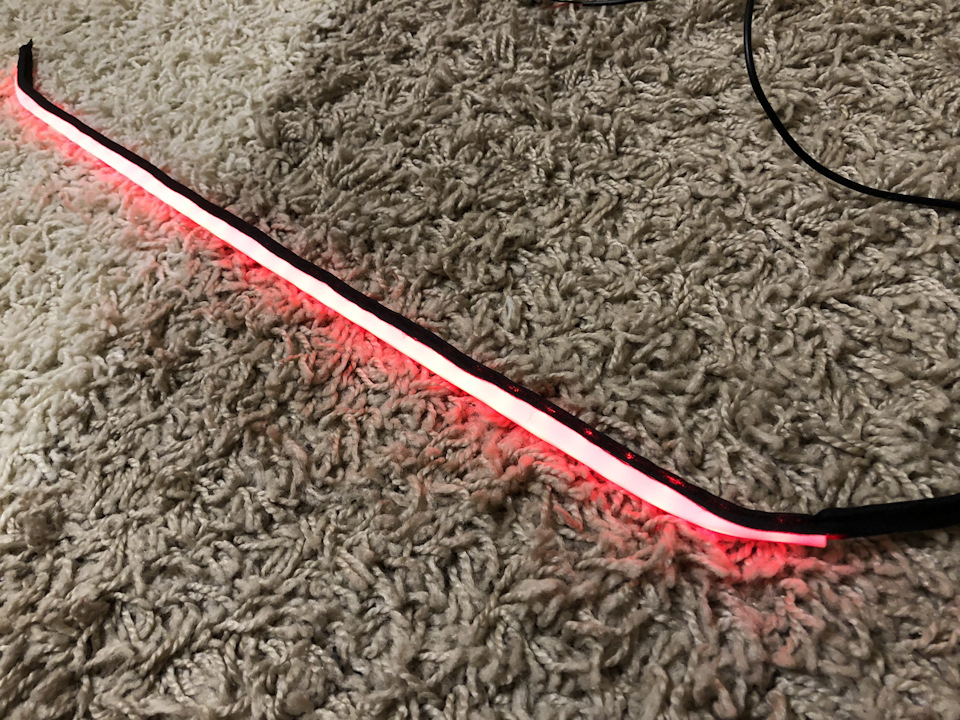

В результаті зробив так:вставив накладку в білу термоусадку — цещоб світло розсіювалося, а ленту приліпив на матерчату ізоленту ізалив клеєм для надійності. Цю всю конструкцію вкінці приліпив домолдінга на двохсторонній скотч.

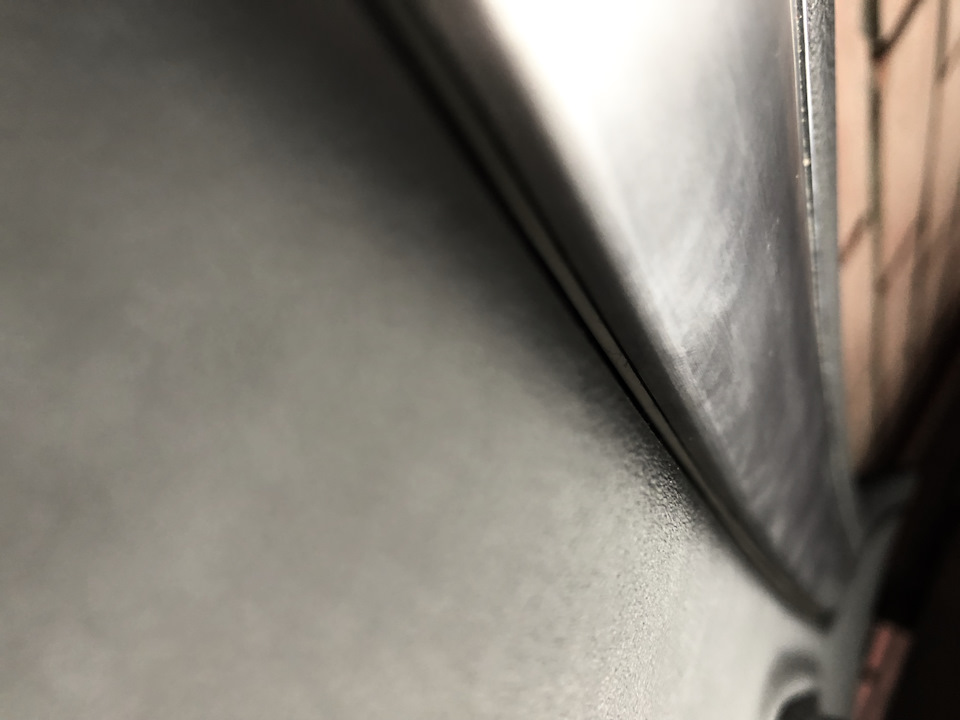

Ось так виглядає накладка під молдінгом на дверці.

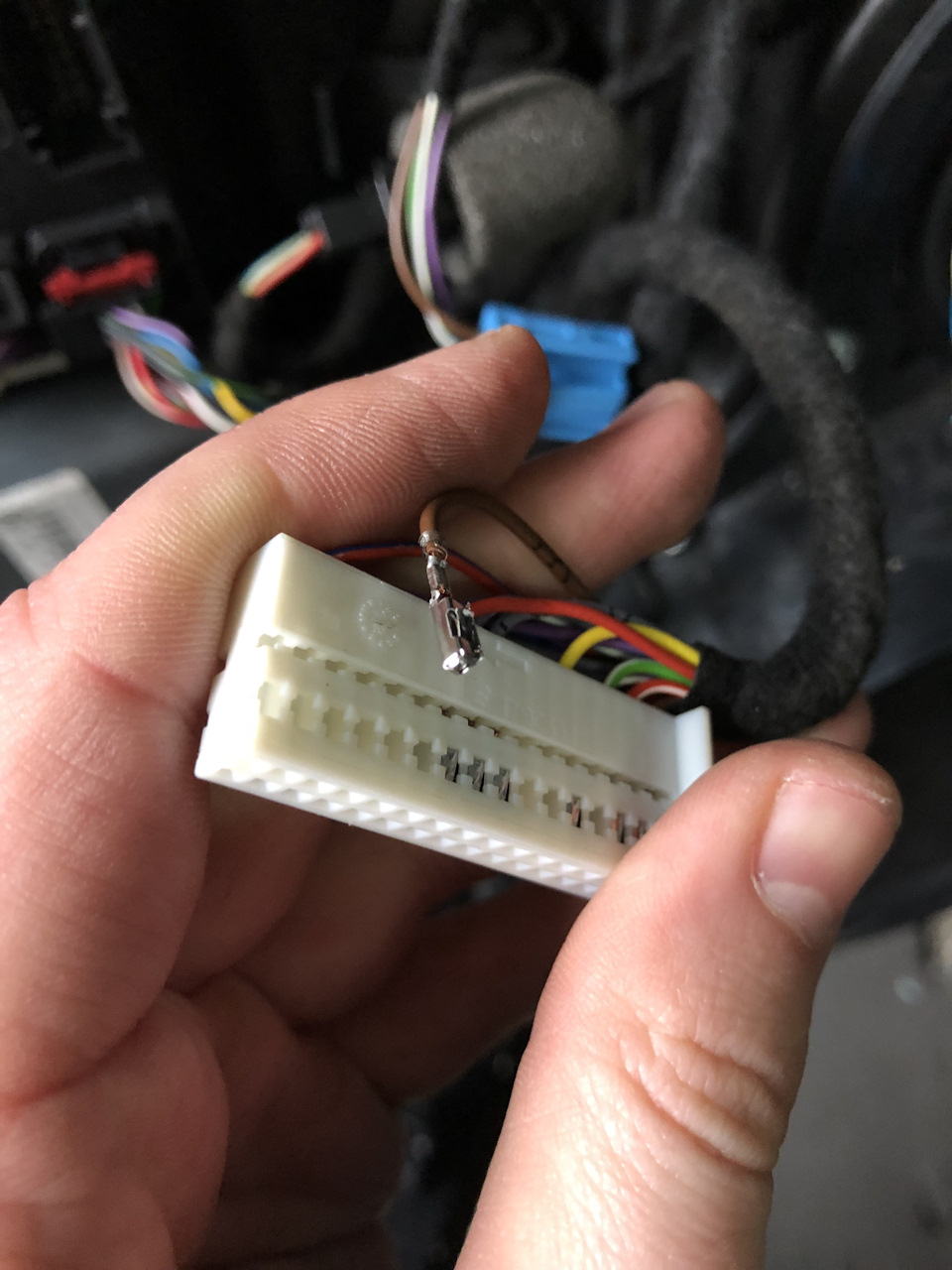

По підключенню все просто:піни 17 і 19 в загальній колодці. В меневони були порожніми, тобто машина без опції підсвітки дверей.Проводку підключив через штекер, щоб при нагоді можна було безпроблем відключити.
Якщо 17 і 19 піни порожні, потрібно буде такі конектори
В Васі в блоках електроніки водійської і пасажирської дверейпоставив галочки в відповідному біті.
Запчасти на фото:3C8959701, FT002Ще такий момент — стабілізаторів напруги не треба. Спеціальнозаміряв при заведеній машині — на проводах 12.5В. І підсвіткапритухає, якщо скручувати яскравість консолі.
Заздалегідь зробив такі легкозйомні стабілізатори (7812).Виявляється, їх непотрібно.
От і результат:
Вже пару днів катаюся з цією підсвіткою — не перестає тішитиоко!
До речі, в задніх дверках не робив — якось влом, та й СС в першучергу машина для водія, а не для пасажирів заднього ряду :)
P. S. Inspired by:
https://megadriver.org/logbooks
https://megadriver.org/logbooks
