Картер двигуна
Картер двигуна служить для встановлення колінчастого валу та іншихдеталей двигуна.Відливається картер разом із блоком циліндрів ізнизу закривається піддоном, виштампованим з листової сталі.

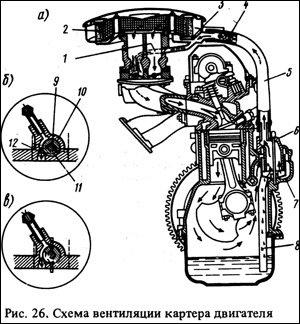

Для більшої жорсткості всередині кратера зроблені поперечніперегородки – ребра, в яких виконані гнізда для опорних підшипниківколінчастого та розподільчого валів. Піддон картера захищаєкривошипно-шатунний механізм від попадання бруду і одночасно єрезервуаром для олії.Піддон кріпиться до картера болтами, дляущільнення встановлюється картонна. Або пробкова прокладка У нижнійчастині піддону для зливу є отвір, що закривається пробкою. Щостосується карбюратора:Вентиляція картера двигуна. Картерні газивідсмоктуються по шлангу 5 (рис. 26, а), надітому на патрубоккришки 6 сапуна, витяжний колектор 3, розміщений під повітрянимфільтром. З витяжного колектора гази можуть відсмоктуватися двомашляхами:повітряний фільтр, минаючи фільтруючий елемент 2, і далічерез карбюратор у впускний трубопровід двигуна; через шланг 1 (див. Рис. 26, а) золотникове пристрій карбюратора (рис. 26, б і в)і далі в задроссельний простір карбюратора.
Золотникове пристрій регулює режим відсмоктування картерних газівпри різній частоті обертання колінчастого вала.
Пристрій складається з золотника 10 на осі 9 дросельної заслінкипервинної камери та каліброваного отвору 12. Золотник має канавку11.
При малій частоті обертання (рис. 26, а) колінчастого валу (призакритих дросельних заслінках) розрідження на вході в карбюраторнезначне, і основна маса газів відсмоктується по шлангу 1, а потімкалібрований отвір 12 (рис, 26, б) в задросельний простіркарбюратора. Калібрований отвір обмежує кількість газів, щовідсмоктують, і вентиляція мало впливає на розрідження задросельною заслінкою.
З підвищенням частоти обертання колінчастого валу при відкриваннідросельної заслінки золотник 10 повертається і відкриває додатковийшлях для газів по канавці. 26, в). Гази відсмоктуються як у шлангу1, і у повітряний фільтр. Загальна кількість газів, щовідсмоктуються, збільшується.
