де знаходиться:

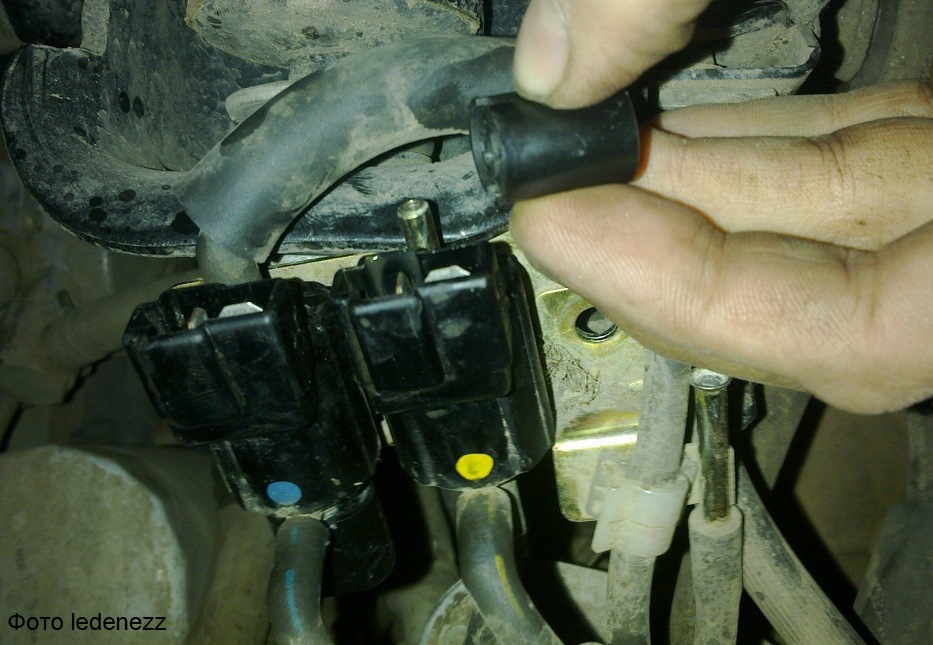

Відкриваємо капот і під повітрофільтром знаходяться два вакуумніелектромагнітні клапани. Синьою міткою та приєднаний до трубки зсиніми мітками, підключає повний привід до півосей.

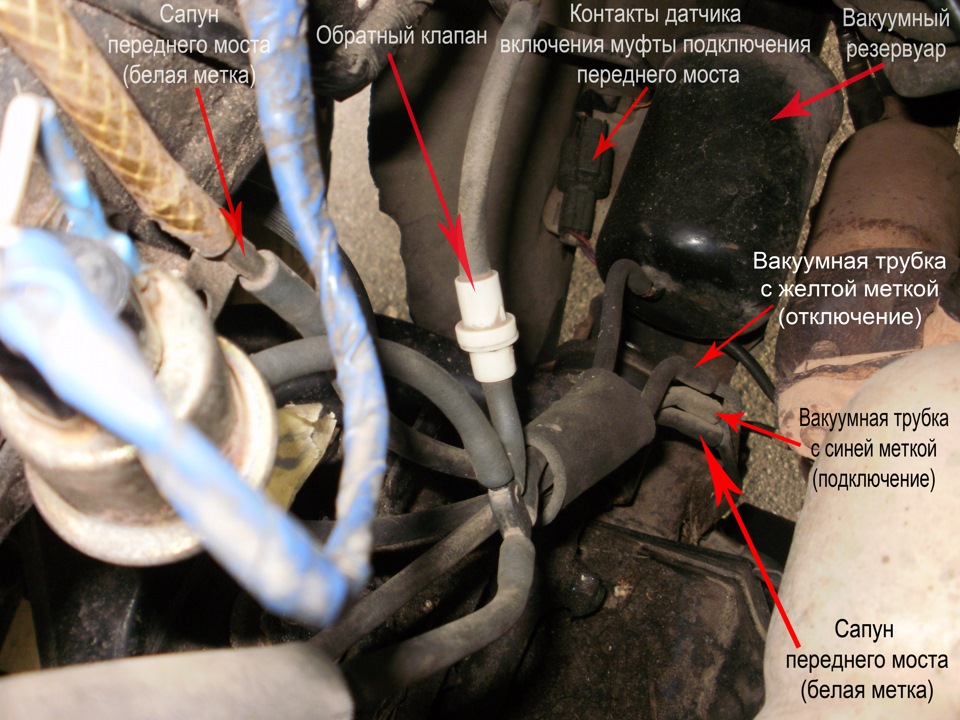

Дивимося далі і глибше.
Заглянемо під машину.

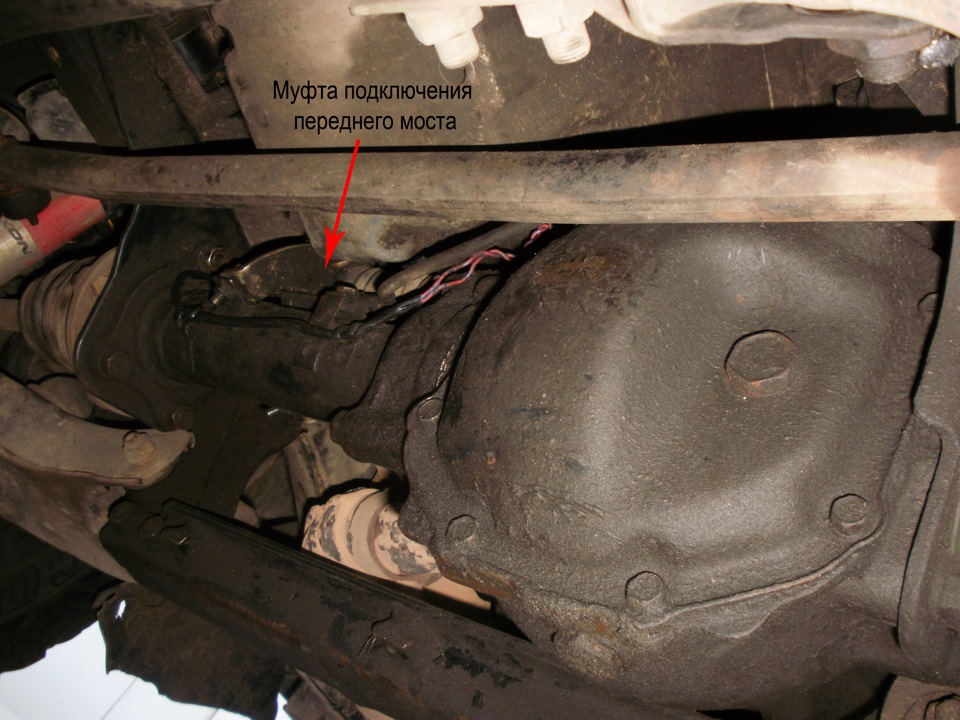

Бачимо передній міст і муфту підключення переднього мосту.

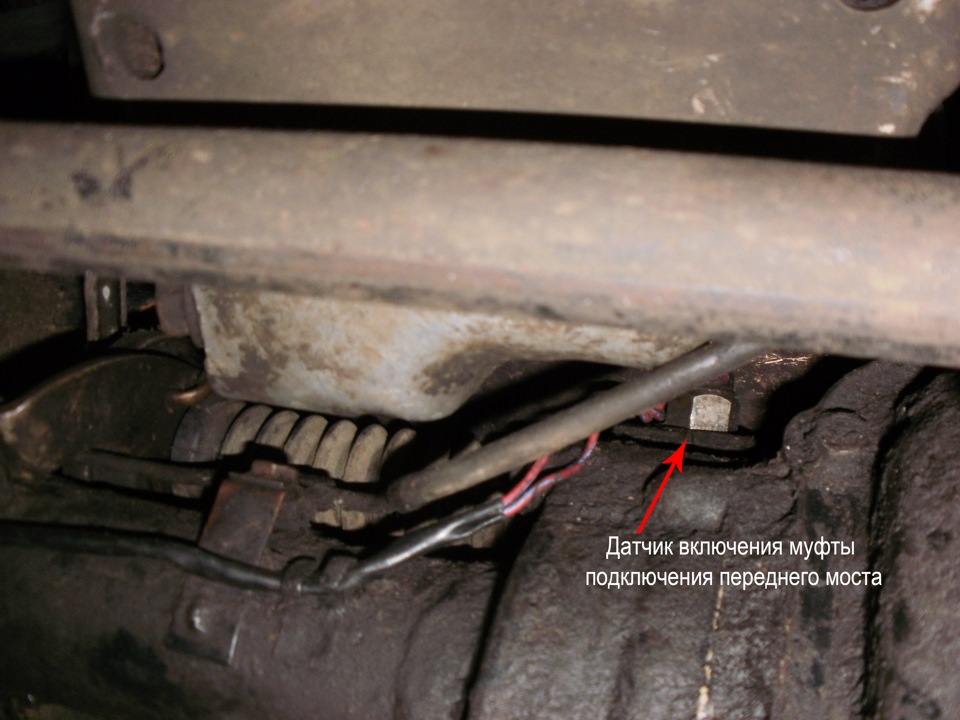

MR 165266 (кулька) або MR176697 (шток)) включення муфти підключенняпереднього моста.

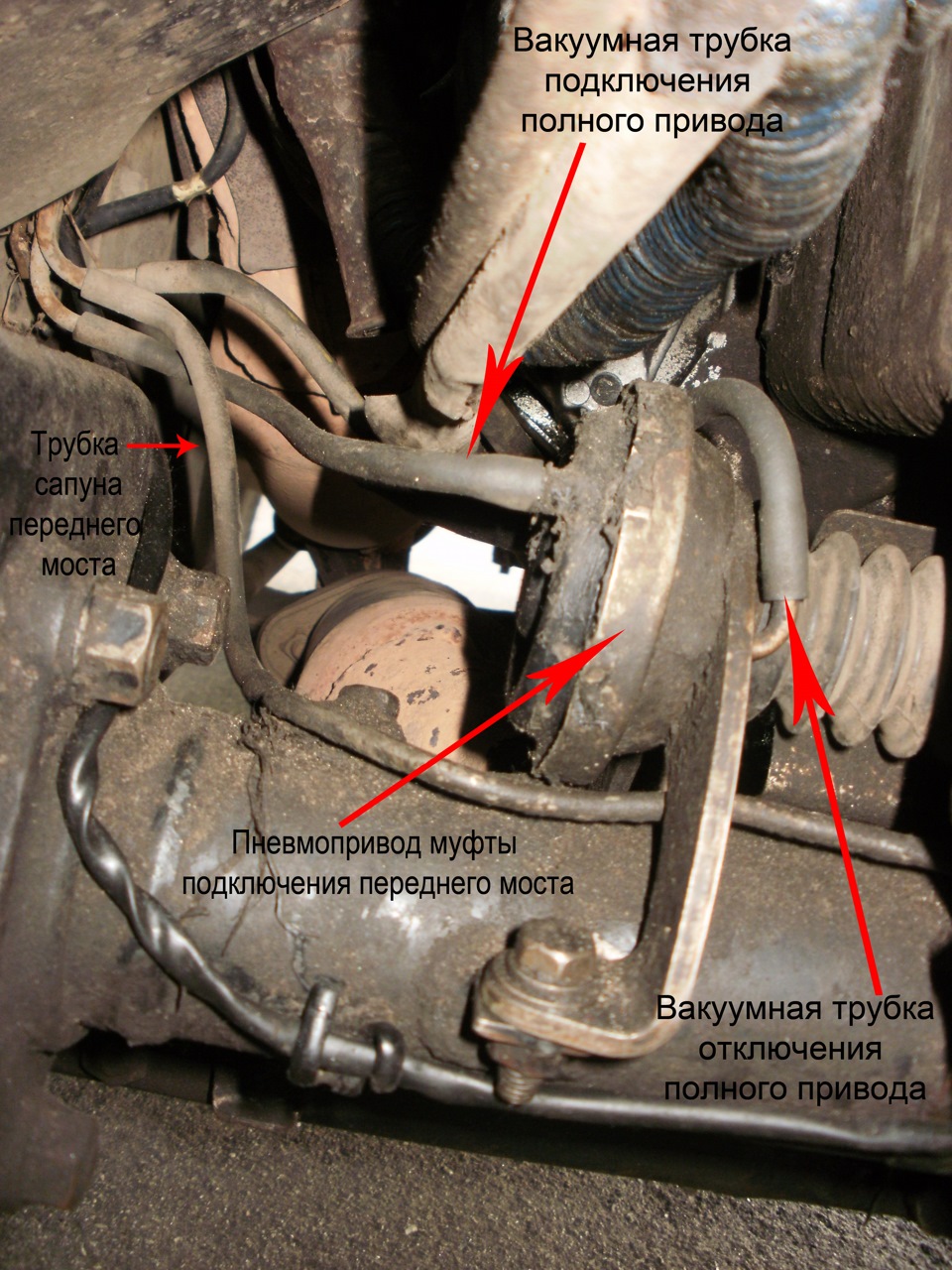

Подивимося з боку правого переднього колеса. Тепер розглянемосхематично роботу вакуумної системи підключення переднього моста. Адля деяких ця схема може стати перевіркою правильності підключеннявакуумних трубок.
Під капотом з правого боку до впускного колектора приєднана трубкарозрідження.
>
Датчики включення повного приводу на роздавальній коробці
MB 811554 - датчик положень 2H-4H
MB 886426 - датчик положень 4Н-4L
Таким чином:
Коли у нас автомобіль ЗАВЕДЕНИЙ і важіль роздатки в положенні 2Н щож відбувається?
1. Важелем, механічно, кардан переднього моста в роздатціВІДКЛЮЧЕНИЙ.
2. Датчик роздатки посилає сигнал на блок управління положенняважеля 2Н.
3. Блок управління ПОДАЄ напругу одночасно на 2 вакуумнихелектромагнітних клапанів.
4. Електроклапан «В» НЕ ПРОПУСКАЄ через себе розрідження.
5. Електроклапан «А» пропускає через себе розрідження, щостворюється із впускного колектора. Простими словами, впускнийколектор всмоктує повітря, створюючи вакуум по всій системі татрубках, які задіяні в цьому положенні. Тобто розрідження доходитьдо муфти підключення переднього моста, в якій втягується мембраназі штоком у бік моста.
6. Шток штовхає вилку, яка відключає головний вал муфти підключенняпереднього моста від повного приводу і утримує її у відключеномустані доки ми не заглушимо авто.
7.Датчик включення муфти підключення переднього моста дає сигнал наблок управління про відключений повний привод.
8. Блок керування не подає сигнал на панель приладів і зеленалампочка у нас НЕ СВІТЛИТЬСЯ. У положенні 2Н на заведеному автоколеса з півосями обертаються незалежно один від одного і відпереднього кардана. У русі передній кардан стоїть дома, а півосі увільному обертанні. Як тільки ми глушимо авто, шток потрохуповертається, тим самим замикаючи півосі з карданом через головнупару, але в роздаванні кардан залишається відключений. Тепер щовідбувається коли важіль роздавання перекладаємо у 4Н чи 4L?
1. Важелем, механічно, кардан переднього моста в роздаванніПІДКЛЮЧЕНИЙ.
2. Датчик роздатки посилає сигнал на блок управління про положенняважеля 4Н або 4L.
3. Блок управління не подає напругу на 2 вакуумні електромагнітніклапани.
4. Електроклапан «А» НЕ ПРОПУСКАЄ через себе розрідження.
5. Електроклапан "в" пропускає через себе розрідження, яке доходитьдо муфти підключення переднього моста, в якій втягується мембраназі штоком у бік колеса.
6. Шток відтягує вилку, яка підключає головний вал муфтипідключення переднього моста до повного приводу.
7. Датчик включення муфти підключення переднього моста дає сигнална блок управління про повний повний привод.
8. Блок керування подає сигнал на панель приладів і зелена лампочкаСВІТЧИТЬСЯ. У положенні 4Н або 4L в русі, обертається карданприводу заднього моста з півосями задніх коліс, які і наводятьколеса рух. А також від приводу роздаки замикається кардан приводупереднього моста, а передній міст замикає півосі з головною парою, тобто роздатка крутить кардан, і відповідно крутяться півосі, якіпередають зусилля обертання на передні колеса.
Теперь знаючи і розуміючи принцип роботи переднього приводу, атакож знаючи схему підключення вакуумних трубок, ви з легкістюрозберетеся в проблемі зеленої лампочки, що миготить.
Основні проблеми можуть бути в наступному:- забита трубка впускногоколектора, що тягне за собою відсутність розрідження; (у цьомувипадку півосі будуть замкнуті з карданом. Збільшення витратипального) - розрив, яких-небудь вакуумних трубок, пробою вакуумногорезервуара; (напівосі замкнуті з карданом. Збільшення витратипалива)
— вихід з ладу датчика (або його проводка) підключення повногоприводу роздавальної коробки; (півосі замкнуті зкарданом.Збільшення витрати пального) - вихід з ладу датчика (абойого проводка) повного приводу переднього моста; - вихід з ладуодного з електромагнітних вакуумних клапанів або двох відразу, що єчастою проблемою;
— неправильне з'єднання вакуумних трубок. Тепер розглянемо одну зосновних причин миготіння зеленої лампочки – вихід з ладуелектромагнітного вакуумного клапана.
Як перевірити працездатність клапана?
При подачі 12В на клапан – чутно чітко клацання. Або ж знімаємоклеми контактів клапана та міряємо опір, який має бути від 36 до 47Ом.
Якщо два клапани клацають і опір у нормі шукаємо проблему в іншому.А якщо ні, то потрібна заміна. А заміну японці передбачили лишеодразу двох клапанів, які продаються заклацані на одну пластину.Тобто, відкручуємо пластину з клапанами на авто та змінюємо нанову. Тільки ось ціна оригіналу Mitsubishi (MR 263723) близько 200у.О. Але чи довго він проживе? !
Але можна поставити і від Hyundai/Kia 51840-4A800, які підходять якрідні та вартість близько 30 у.О.
>
А є варіант взагалі дешевше, але потрібно переробляти контакти. Цеелектромагнітний клапан холостого ходу Ваз 2105, номер21050-112701002 і ще він іде з номером 1902.3741. Ціна даногосавдеповського девайсу коливається від 3 у.О. В інтернет магазинахта до 8 у.О. На авторинках. Після миготіння, в черговий раз, зеленої лампочки, поставив для тестування дані клапана. За один рікпоміняв один клапан і через місяць другий.
Підключення та принцип роботи цих клапанів точно такий же, як ірідних.
Бережіть повний привід, він може вас виручити в найважчухвилину.
